XL-21 Sabit Enerji Paylayıcı Qutusu Kommutator

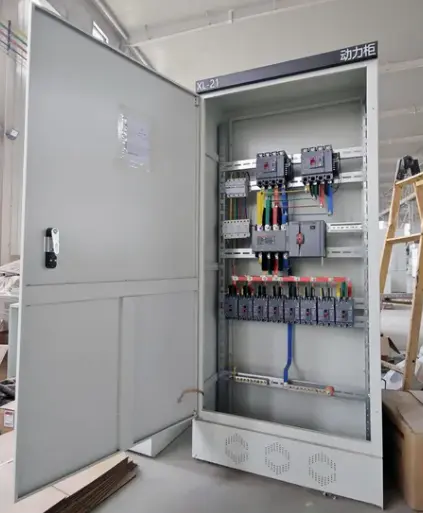

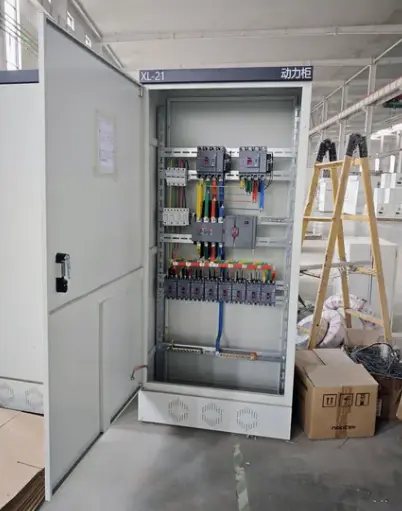

XL-21 Sabit Enerji Paylayıcı Qutunun Kommutator qurğusu, adətən 630A-a qədər qiymətləndirilən, divara quraşdırılmış və ya döşəmədə dayanan qapalı aşağı gərginlikli enerji paylayıcı şkafdır. O, sabit tipli daxili montaj quruluşuna malikdir - yəni bütün elektrik açarları, kontaktorlar, sayğaclar və terminallar çıxarıla bilən deyil, daimi olaraq daxili relslərə və ya montaj lövhələrinə quraşdırılmışdır.

Bu məhsul nə edir?

● Elektrik enerjisini əsas daxil olan mənbədən çoxlu çıxan filial dövrələrinə qəbul edir və paylayır

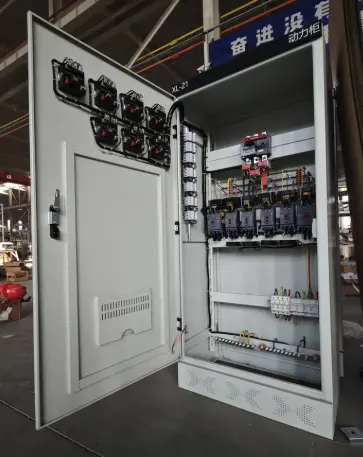

● Qəliblənmiş qutu elektrik açarları (MCCBs) və ya miniatür elektrik açarları (MCB) istifadə edərək aşağı axın avadanlığı üçün həddindən artıq cərəyan və qısaqapanmadan qorunma təmin edir.

● Qapıya quraşdırılmış təkan düymələri və ya seçici açarlar vasitəsilə mühərriklərə, işıqlandırma sxemlərinə və digər yüklərə yerli nəzarəti təmin edir.

● Ampermetrlər, voltmetrlər və rəqəmsal güc sayğacları kimi ölçmə və monitorinq cihazları

● Əsas daxil olan açar və ya elektrik açarından istifadə edərək təhlükəsiz texniki xidmət üçün sxemləri təcrid edir

Texniki Parametrlər

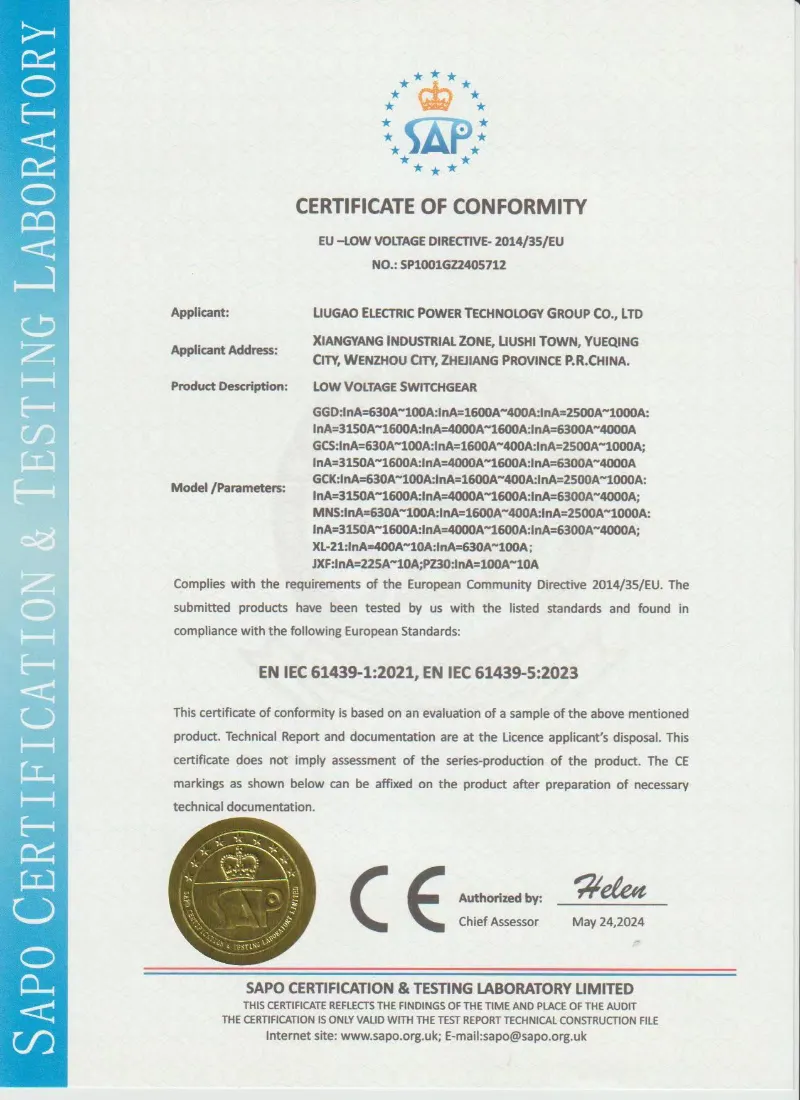

Standartlar və Sertifikatlar

XL-21 Sabit Enerji Paylayıcı Qutunun Kommutatoru IEC 61439, GB/T 7251 və layihəyə aid texniki tələblərə uyğun olaraq istehsal oluna bilər. Lugao Power, izolyasiya müqavimət testi, güc-tezliyə tab gətirmə gərginliyi testi, naqillərin yoxlanılması, mexaniki əməliyyat testi və vizual yoxlama da daxil olmaqla, göndərilməzdən əvvəl fabrikin gündəlik sınaqlarını dəstəkləyir.

• IEC 61439 aşağı gərginlikli keçid və idarəetmə qurğuları
• ISO fabrik keyfiyyət idarəetmə sistemi
• Çatdırılmadan əvvəl gündəlik sınaq hesabatı mövcuddur
• Üçüncü tərəf yoxlaması sorğu əsasında dəstəklənir
• OEM və layihəyə uyğun fərdiləşdirmə mövcuddur

Daha böyük geri çəkilə biləndən fərqli olaraqkeçid qurğusu, XL-21 dövrə dəyişikliklərinin nadir olduğu və sadəliyin modul çeviklikdən daha çox qiymətləndirildiyi tətbiqlər üçün nəzərdə tutulmuşdur. Onun sabit dizaynı daha aşağı ilkin qiymət, daha kiçik yer izi və asan quraşdırma təklif edir. Əslində, XL-21 paylayıcı şkaf kiçik və orta gücün paylanmasının əsas qüvvəsidir - etibarlı, sadə və qənaətcil.

Məhsul Üstünlükləri

XL-21 Sabit Enerji Paylayıcı Qutunun Kommutator qurğusu onu sabit paylama proqramları üçün üstünlük təşkil edən bir sıra cəlbedici üstünlüklər təklif edir.

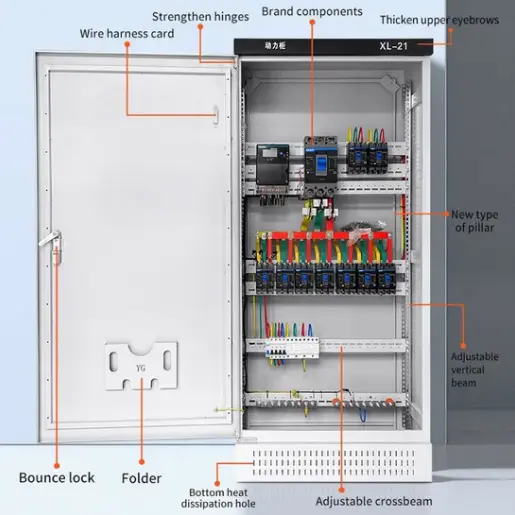

Məhsul Xüsusiyyətləri

Aşağı gərginlikli enerji paylama paneli onu rəqabət aparan sabit paylama qutularından fərqləndirən aşağıdakı fərqli xüsusiyyətləri özündə cəmləşdirir.

İkiqat örtüklü qaynaqlı çərçivə: Əsas çərçivə bütün birləşmələrdə davamlı CO₂ qoruyucu qövs qaynağı ilə 1,5 mm-dən 2,0 mm-ə qədər soyuq yayılmış poladdan hazırlanır. Qaynaqdan sonra bütün korpus RAL 7035-də yağdan təmizlənmə, fosfatlaşma və elektrostatik toz örtükdən (minimum 70μm) məruz qalır. Bu ikiqat mühafizə korroziyalı mühitlərdə perçinlənmiş və ya bolta yığılmış qutuları əhəmiyyətli dərəcədə üstələyir.

130° açılan menteşəli qapı: Ön qapı 130° açılmağa imkan verən ağır xidmətə malik paslanmayan poladdan menteşələrlə, həmçinin DIN standart tutacağı olan üç nöqtəli kilidləmə mexanizmi (yuxarı, orta, aşağı) ilə təchiz edilmişdir. Qapını açmadan sayğacın oxunması üçün şəffaf alət pəncərəsi nəzərdə tutulub.

Çıxarılan yan və arxa panellər: Həm yan panellər, həm də arxa panel standart altıbucaqlı açarla çıxarıla bilər. Bu, quraşdırma və ya texniki xidmət zamanı daxili komponentlərə 360° çıxış imkanı verir – bu xüsusiyyət aşağı qiymətli paylama qutularında nadir hallarda rast gəlinir.

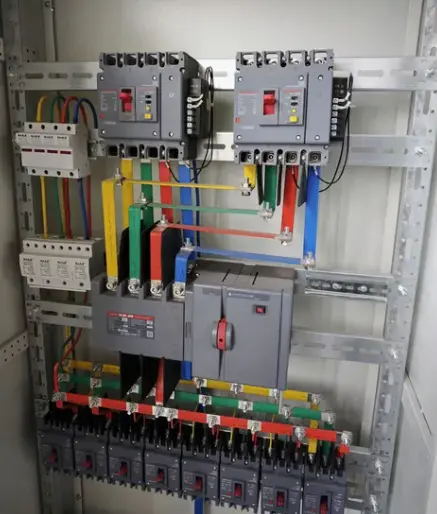

Universal montaj relsləri: Daxili olaraq, şkaf həm perforasiya edilmiş montaj lövhələri (vintlə quraşdırılmış qurğular üçün), həm də üst şlyapalı DIN relsləri (bağlayıcı qurğular üçün) ilə təchiz edilmişdir. Bu ikili sistem dizaynı istənilən marka MCCB, MCB, kontaktor və ya terminal blokunu yerləşdirir.

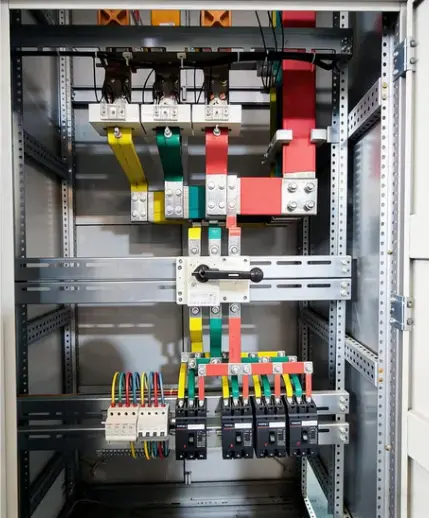

İnteqrasiya edilmiş neytral və torpaq şinləri: Zavodda quraşdırılmış mis neytral çubuq (tam tutumlu) və torpaq çubuğu (yarım tutum) hər 50 mm-də əvvəlcədən qazılmış birləşmə nöqtələri ilə korpusun tam hündürlüyündə işləyir. Saytda ayrıca şinlər əlavə etməyə ehtiyac yoxdur.

Kabel idarəetmə sistemi: Hər biri çıxarıla bilən qapaqlı, həm sol, həm də sağ tərəfdə şaquli kabel kanalları. Kabel girişi/çıxışı yuxarı, aşağı və hər iki yan divarda təmin edilir. Ayrı bir nəzarət naqilləri kanalı aşağı gərginlikli naqilləri elektrik kabellərindən ayırır.

Qapı kilidi ilə daxil olan izolyasiya açarı: Əsas daxil olan açarın sapı ön qapı ilə mexaniki şəkildə bağlanmışdır — əsas açar OFF vəziyyətində olmadıqda qapı açıla bilməz. Bu təhlükəsizlik funksiyası cərəyan edən hissələrlə təsadüfən təmasın qarşısını alır.

İpək ekranlı dövrə etiketlənməsi: Hər bir dövrə mövqeyi aşınmaya davamlı ipək ekranlı çapdan istifadə edərək daxili montaj lövhəsində aydın şəkildə etiketlənir. Etiketlər yapışqan stikerlər kimi solmur və soyulmur.

Məhsul tətbiqi

XL-21 Sabit Enerji Paylayıcı Qutunun Kommutatoru aşağıdakı sektorlarda geniş istifadə olunur:

● Sənaye zavodları – Maşın sexləri, montaj xətləri, materialların daşınması avadanlığı, qaynaq stansiyaları (adətən 100A–630A qidalandırıcılar)

● Ticarət binaları – Ticarət mərkəzləri, ofis mərtəbələri, pərakəndə satış mağazaları, restoranlar (işıqlandırma və ümumi enerji paylanması)

● Yaşayış kompleksləri – Yaşayış binalarının mərtəbələrinin paylanması, ictimai obyektlər, dayanacaqların işıqlandırılması

● İnfrastruktur – Tunel işıqlandırması, pullu stansiyasının enerjisi, küçə işıqlandırmasına nəzarət kabinetləri

● HVAC sistemləri – Soyuducu qurğular, kondisionerlər, nasos otaqları üçün əsas paylama

● Müvəqqəti sahə gücü – Tikinti qoşquları, hadisə enerjisinin paylanması, film istehsalı dəstləri

Bütün bu ssenarilərdə elektrik paylayıcı şkaf daha mürəkkəb keçid qurğularının uyğun gəlməyəcəyi xərc, etibarlılıq və texniki xidmət asanlığı balansını təmin edir.

Tez-tez verilən suallar

XL-21 keçid qurğusunun nominal cərəyan diapazonu nədir?

XL-21 sabit enerji paylama qutusu adətən layihə yükü və dövrə dizaynına uyğun olaraq 100A-dan 630A-a qədər konfiqurasiya edilə bilər.

Lugao daxili komponent tərtibatını fərdiləşdirə bilərmi?

Bəli. Biz MCCB-lərin, MCB-lərin, kontaktorların, sayğacların, terminalların, şinlərin və kabel girişlərinin yerləşdirilməsini tək xətt diaqramınıza uyğun olaraq fərdiləşdirə bilərik.

Kotirovka üçün hansı məlumatları təqdim etməliyəm?

Zəhmət olmasa nominal gərginliyi, nominal cərəyanı, daxil olan və çıxan dövrələrin sayını, açarın spesifikasiyalarını, qoruma dərəcəsini, quraşdırma tipini, miqdarı və təyinat portunu təqdim edin.

İstehsaldan əvvəl məftil diaqramlarını təmin edə bilərsinizmi?

Bəli. Lugao müştərinin təsdiqi üçün istehsaldan əvvəl layout cizgilərini, məftil diaqramlarını və texniki təsdiq sənədlərini təqdim edə bilər.

XL-21 şkafı açıq havada istifadə üçün uyğundurmu?

Standart XL-21 şkafları əsasən daxili şəraitdə istifadə olunur. Xarici tətbiqlər üçün biz daha yüksək IP qoruma, yağışa davamlı struktur və antikorroziya örtüyünü fərdiləşdirə bilərik.

Qablaşdırma, Göndərmə, Satış Sonrası və Tez-tez verilən suallar

Qablaşdırma və Göndərmə

Fərdi qablaşdırma:Hər bir şkaf VCI anti-pas kağızına, sonra qabarcığa bükülür, daha sonra uzanan filmə bükülür və nəhayət, polad kənar qoruyucuları olan 10 mm-lik kontrplak qutuya yerləşdirilir.

Çatdırılma şərtləri:FOB Ningbo, CIF əsas limanları və ya Ex-works.

Göndərmə vaxtı:Standart konfiqurasiyalar üçün 15 iş günü (10 ədədə qədər).

Satışdan sonrakı xidmət - 1 il zəmanət

●Zəmanət müddəti:İstifadəyə verildikdən sonra 12 ay və ya göndərildikdən sonra 18 ay, hansının birinci olmasından asılı olmayaraq.

●Əhatə dairəsi:Çərçivə qaynaqının çatlaması, örtük çatışmazlığı (aşındırıcı olmayan), səhv qapı kilidi və naqil xətləri daxil olmaqla istehsal qüsurları.

● İstisnalar:Yanlış quraşdırma nəticəsində zədələnmə, nominal cərəyandan artıq yüklənmə, fiziki təsir, müəyyən edilməmiş kimyəvi maddələrdən korroziya və ya fors-major.
