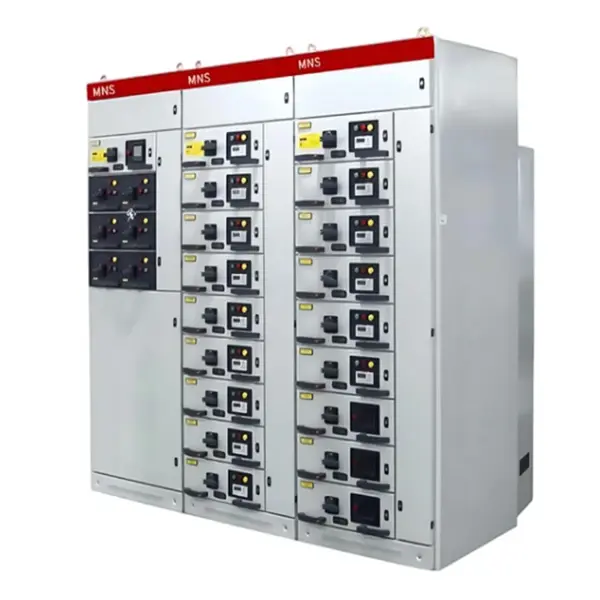

MNS Modulizasiyası Çıxış Tipi Şkaf

Lugao Power Co., Ltd. sizə yüksək sıxlıqlı, tam modul aşağı gərginlikli keçid qurğusu platforması olan MNS Modulizasiya Çıxış tipli Açar Şkafını almağı tövsiyə edir. O, çıxarıla bilən funksionallığı standart modullarla birləşdirir, sürətli dəyişdirmə, genişlənə bilən genişləndirmə və səysiz texniki xidmət imkanı verir. Kritik güc mühitləri üçün idealdır.

Sorğu göndərin

Məhsul təsviri

MTN-in Modulizasiyası Çıxış tipli Şkaf aaşağı gərginlikli (690V-a qədər) qapalı keçid qurğularımontaj MNS (Modul Şəbəkə Sistemi) çərçivəsinə uyğun olaraq hazırlanmışdır. Hər bir funksional bölmə – məsələn, mühərrik starteri, qidalandırıcı açar və ya enerji təchizatı modulu – bütün sistemi bağlamadan daxil edilə, çıxarıla və ya dəyişdirilə bilən fərdi çıxarıla bilən kasetdə yerləşdirilir. Şkaf üç əsas funksiyanı yerinə yetirir: gücün paylanması (çoxlu alt dövrələrin qidalanması), motorun idarə edilməsi (başlamaq, dayandırmaq, mühərrikləri qorumaq) və sistemin qorunması (qısaqapanma, həddindən artıq yüklənmə və yerin nasazlığının izolyasiyası). Bir sözlə, o, sənaye və ticarət obyektləri üçün “plug-and-play” enerji idarəetmə mərkəzidir.

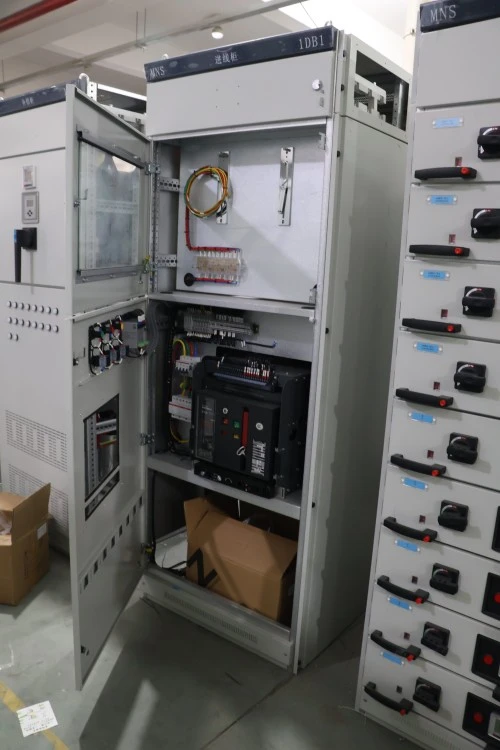

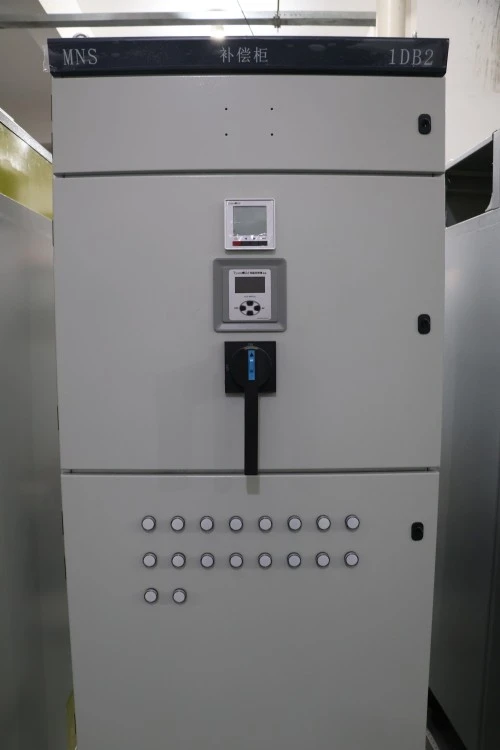

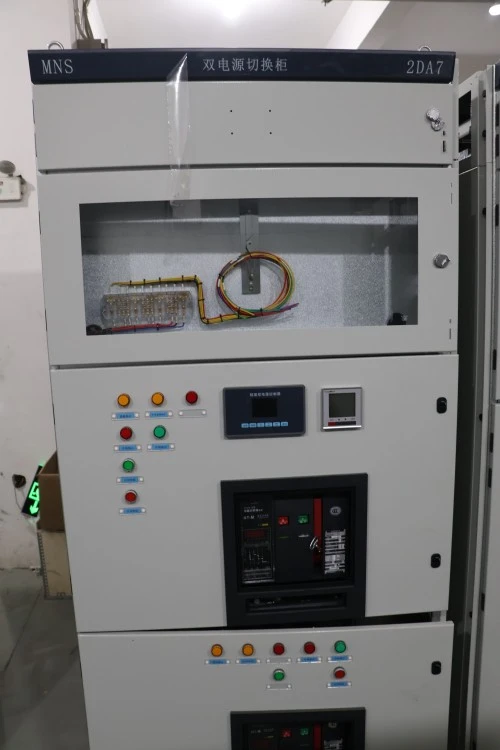

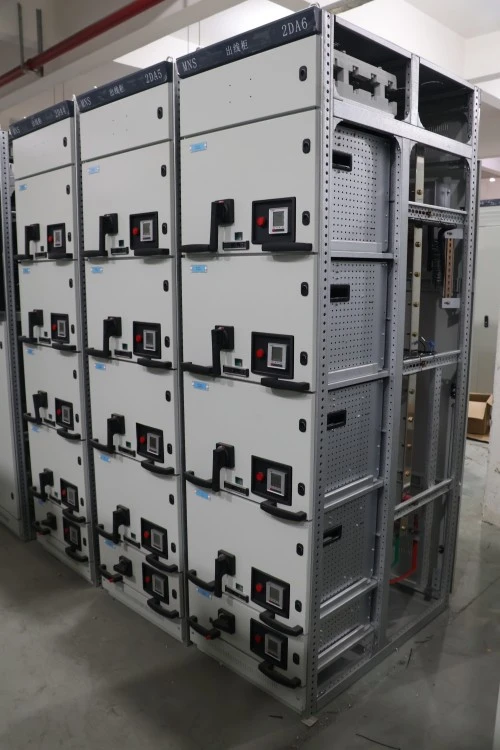

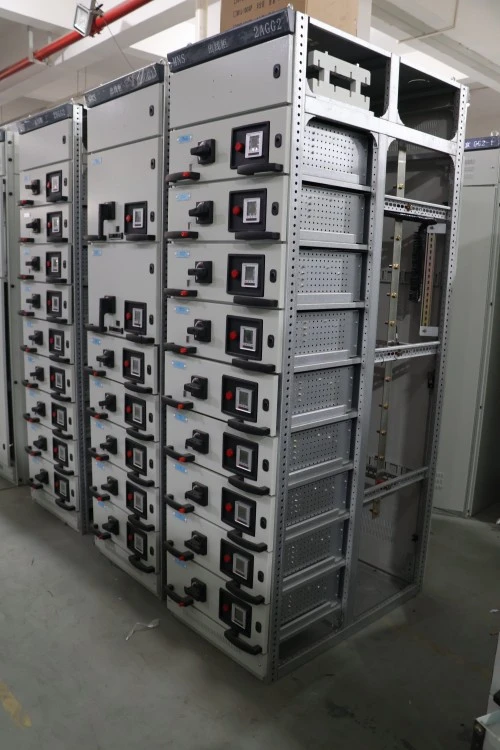

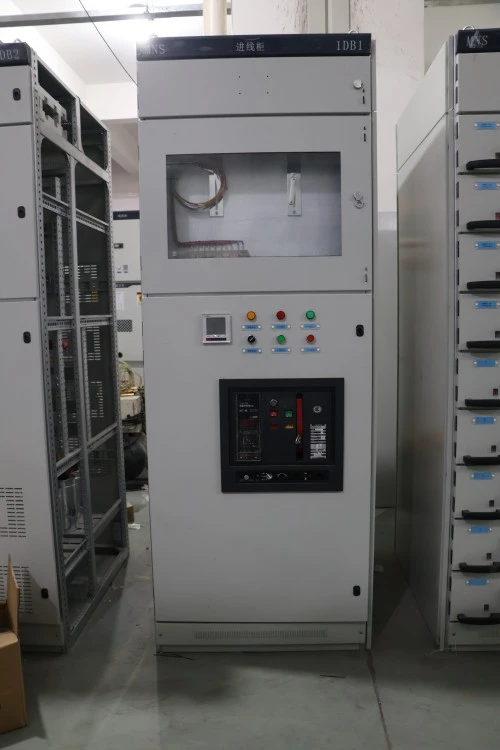

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

Məhsul Üstünlükləri

Üstünlük	Təsvir
Həqiqətən modul memarlıq	Hər bir çıxarılan kaset mexaniki və elektrik cəhətdən müstəqildir. Siz bütün kabineti yenidən dizayn etmədən kasetləri əlavə edə, çıxara və ya təkmilləşdirə bilərsiniz. Bu, MTN-in Modularizasiyası Çıxış tipli Şkafını böyüyən fabriklər üçün ideal edir.
Yüksək sıxlıq izi	Tək şaquli bölmə üçün 24 funksional vahidə qədər (8E/2 kaset). Ənənəvi sabit kommutatorlarla müqayisədə 30-40% mərtəbə sahəsinə qənaət edir.
Üç mövqeli çekmece mexanizmi	Asma kilidə uyğun kilidləmə ilə təcrid olunmuş və əlaqəli mövqeləri sınaqdan keçirin. Çekmeceler səhv daxil edilə bilməz – açarlı bələdçilər uyğunsuzluğun qarşısını alır.
Funksiyaya görə tam seqreqasiya	Əsas avtobus, kabel girişi və funksional bölmələr üçün ayrıca bölmələr. Qövsün qarşısının alınması və yanğının yayılmasının qarşısının alınması xasdır.
İsti dəyişdirilə bilən xüsusiyyət	Əsas avtobus işlək vəziyyətdə qalarkən qidalandırıcı çekmecesini dəyişdirin. Boşalma müddəti çekmecenin özü ilə məhdudlaşır - adətən 5 dəqiqədən azdır.
Yalnız ön əməliyyat və texniki xidmət	Bütün çekmeceler, kabellər və idarəedicilərə ön tərəfdən daxil olmaq mümkündür. Şkaf daha çox yerə qənaət edərək divara qarşı yerləşdirilə bilər.
Yüksək qısaqapanmaya davamlılıq	1 saniyə üçün 100kA-a qədər (IEC 61439-2 üzrə sınaqdan keçirilmişdir). Busbar sistemi tam izolyasiya edilib və dinamik gərginliklərə qarşı dəstəklənir.
Gələcəyə hazır əlaqə	Optional smart drawer with built-in current/voltage sensors and Modbus TCP communication. Direct integration into your SCADA or building management system.

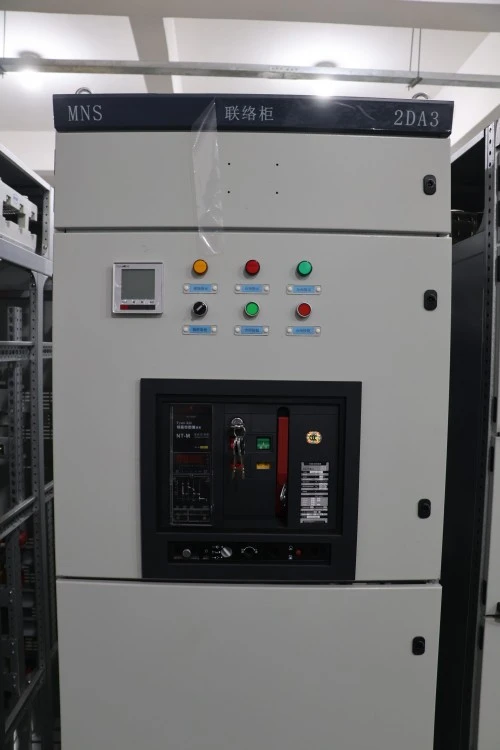

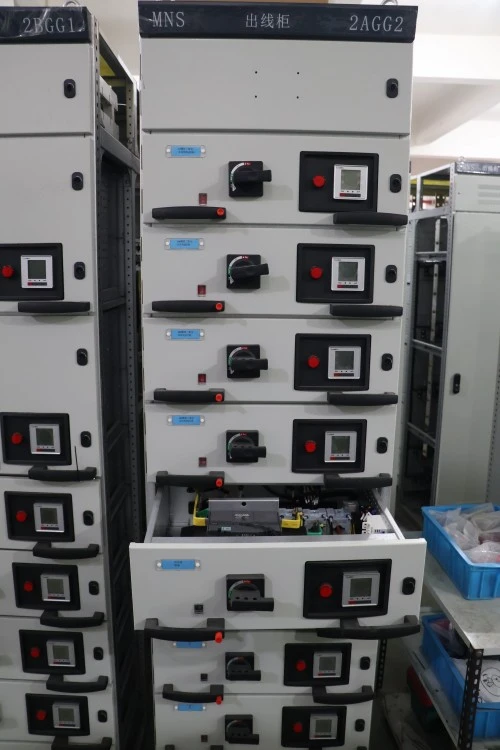

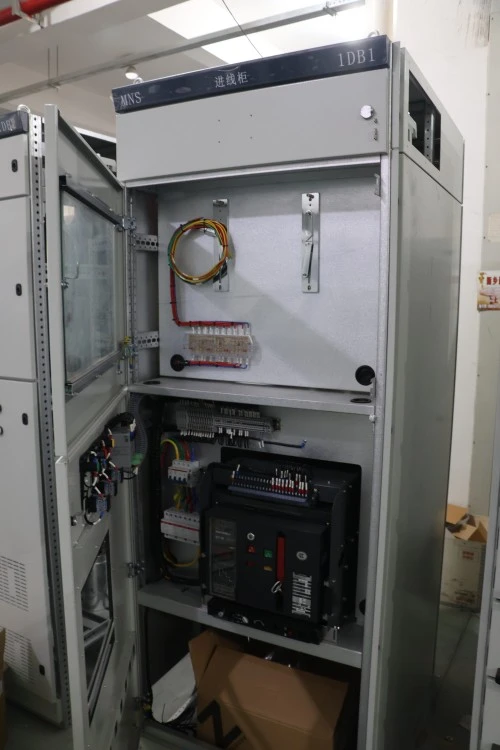

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Məhsul Xüsusiyyətləri

Ümumi çıxarıla bilən şkaflardan fərqli olaraq, MNS Modulizasiyalı Çıxış tipli Şkaf bu fərqli xüsusiyyətlərə malikdir:

Xüsusiyyət	Xüsusi Fayda
İnteqrasiya edilmiş işləmə göstəricisi olan çekmece tutacağı	Dəstəyin rəngi mövqeyi göstərir: ağ (təcrid olunmuş), sarı (test), yaşıl (əlaqəli). Vəziyyəti yoxlamaq üçün qutunu açmağa ehtiyac yoxdur.
Sabit kontaktlar üçün avtomatik panjurlar	Çekmece çıxarıldıqda, metal panjurlar beşik içərisindəki canlı sabit kontaktları avtomatik olaraq örtür. Barmaqların təsadüfən təmasının qarşısını alır.
Əsas açarı olan çekmece kilidi	Əsas elektrik açarı OFF vəziyyətində olmadıqda çekmece daxil edilə və ya çıxarıla bilməz. Hərəkət zamanı qövsün qarşısını alır.
Düz kabel bölməsi	Bükülmə radiusu məhdudiyyətləri olmadan yuxarıdan və ya aşağıdan kabel girişi. Faza başına 4x240mm²-ə qədər alüminium və ya mis kabelləri dəstəkləyir.
Nömrələnmiş yüksükləri olan zavod istehsalı olan ikinci dərəcəli kəmər	Hər bir nəzarət naqili əvvəlcədən bağlanmış və nömrələnmişdir. Dəyişdirmə siyirtməsi uyğun əlavə qoşulma ilə təmin edilir - saytda yenidən naqil çəkilmir.
Əllə işləmə üçün çekmecenin çəkisi ≤25kg	Əksər 8E/2 və 8E çekmeceləri qaldırıcı alətlər olmadan bir nəfərin işləməsi üçün kifayət qədər yüngüldür. Daha ağır çekmecelerde roller-assist var.
Kondensasiyaya qarşı örtüklü soyuq haddelenmiş polad	Xüsusi örtük nəmin udulmasının qarşısını alır; 500 saat duz spreyi üçün sınaqdan keçirilmişdir (ISO 9227). Rütubətli mühitlər üçün uyğundur.

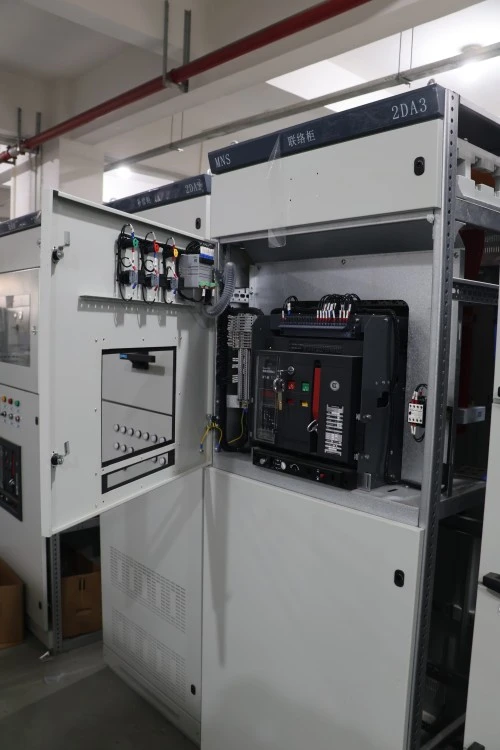

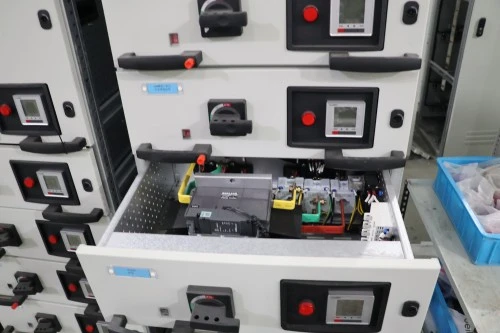

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Məhsul parametrləri

Parametr	Spesifikasiya
Nominal Əməliyyat Gərginliyi	380V / 400V / 690V AC
Nominal İzolyasiya Gərginliyi	1000V-a qədər
Əsas avtobusun nominal cərəyanı	Konfiqurasiyadan asılı olaraq 4000A və ya 6300A-a qədər
Qiymətləndirilmiş Qısamüddətli Davamlı Cərəyan	Layihə tələblərinə uyğun olaraq 50kA / 65kA / 100kA-a qədər
Çekmece Modulu	8E/2, 8E, 16E, 24E
Müdafiə dərəcəsi	IP30 / IP40 standartı, IP54 isteğe bağlıdır
Ayrılma forması	Forma 2b, Forma 3b, Forma 4b isteğe bağlıdır
Tətbiq olunan Standartlar	IEC 61439-1, IEC 61439-2, GB/T 7251
Kabel girişi	Üst və ya aşağı kabel girişi
Quraşdırma	Daxili quraşdırma

Məhsul Tətbiqi (Ssenarilər)

MNS Modulizasiya Çıxış tipli Açar Şkafı geniş şəkildə istifadə olunur:

● Sənaye müəssisələri: Avtomobil yığma xətləri, qida və içki istehsalı, kimyəvi partiyaların emalı

● Ticarət kompleksləri: Ticarət mərkəzləri, hündürmərtəbəli ofis binaları, xəstəxanalar

● İnfrastruktur: Su təmizləyici qurğular, nasos stansiyaları, hava limanında baqajın daşınması sistemləri

● Məlumat mərkəzləri: Aşağı gərginlikli əsas paylayıcı lövhə (LVMDB) və uzaqdan enerji panelləri (RPP)

● Bərpa olunan enerji: Günəş ferması çeviriciləri, külək turbininin köməkçi enerji təchizatı

● Dəniz və dəniz: Gəmidə enerji paylanması

Mns Modularization Draw Out Type Switch Cabinet

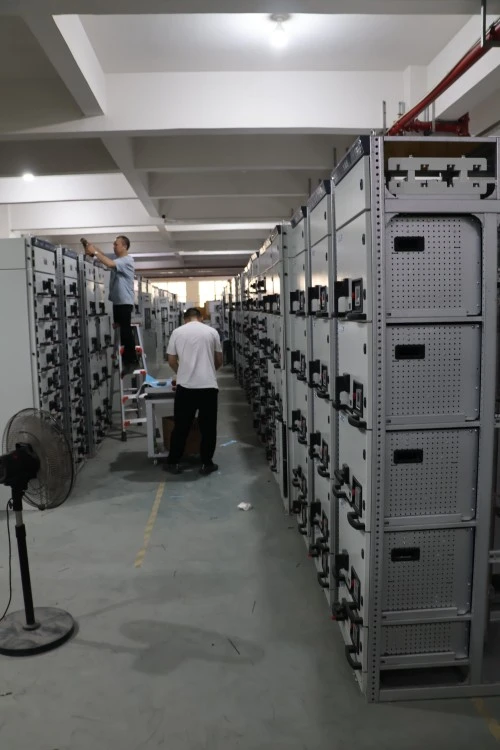

İstehsal təfərrüatları

● Lugao Power Co., Ltd.hər bir MNS Modulizasiya Çıxış tipli Şkafını dəqiqliklə istehsal edir:

● Qoruyucu material: 2,0 mm qalınlığında soyuq haddelenmiş polad, IP40 standartı ilə tam qaynaqlanmış çərçivə (IP54 istəyə görə). Toz örtüyünün qalınlığı ≥80μm, RAL 7035 açıq boz.

● Busbar sistemi: qalay örtüklü birləşmələri olan düzbucaqlı mis çubuqlar (98% IACS keçiriciliyi). Bütün şinlər istiliklə büzülən qolları (neytral üçün qırmızı, sarı, mavi, boz) istifadə edərək tam izolyasiya edilmişdir.

● Çekmece beşiyi: Özünü yağlayan neylon rulonlarla 2,5 mm sinklə örtülmüş poladdan hazırlanmışdır. Çekmecenin daxil edilməsi/çıxarma qüvvəsi 500 dövrədən sonra ≤150N.

● Sabit kontaktlar: Gümüş ərintisi uclu, yaylı dizayn. Performans azalması olmadan 2000 daxiletmə üçün qiymətləndirilib.

● İkinci dərəcəli kontaktlar: 24-pinli priz və gümüşü ilə örtülmüş birləşdiricilər. 10.000 cütləşmə dövrü üçün nəzərdə tutulmuşdur.

● Çekmecenin identifikasiyası: Hər çekmecenin ön hissəsində lazerlə həkk oluna bilən etiket tutacağı. Rəqəmsal aktivlərin izlənməsi üçün QR kodu isteğe bağlıdır.

● Zavod sınağı: Hər bir funksional qurğu naqillərin tam yoxlanışından, dielektrik möhkəmlik testindən (1 dəqiqə üçün 2,5 kV) və temperaturun yüksəlməsi sınağından (1,1x nominal cərəyanda) keçir. Test hesabatları göndərmə ilə birlikdə verilir.

Sertifikatlaşdırma və Keyfiyyət Təminatı

Lugao keçid qurğularının istehsalı üçün ISO əsaslı keyfiyyətin idarə edilməsi prosedurlarına əməl edir. Layihə sifarişləri üçün biz təsdiq edilmiş texniki razılaşmaya uyğun olaraq göndərilməzdən əvvəl yoxlama sənədlərini, gündəlik sınaq hesabatlarını və məhsulun fotoşəkillərini təqdim edə bilərik.

ISO 9001 keyfiyyət idarəetmə sistemi
ISO 14001 Ətraf Mühitin İdarəetmə Sistemi
IEC 61439-1/2 əsaslı dizayn və sınaq
Göndərmədən əvvəl müntəzəm sınaq hesabatı
Zavod yoxlanış şəkilləri istəyə görə verilir

Lugao ISO 9001 quality management certificate

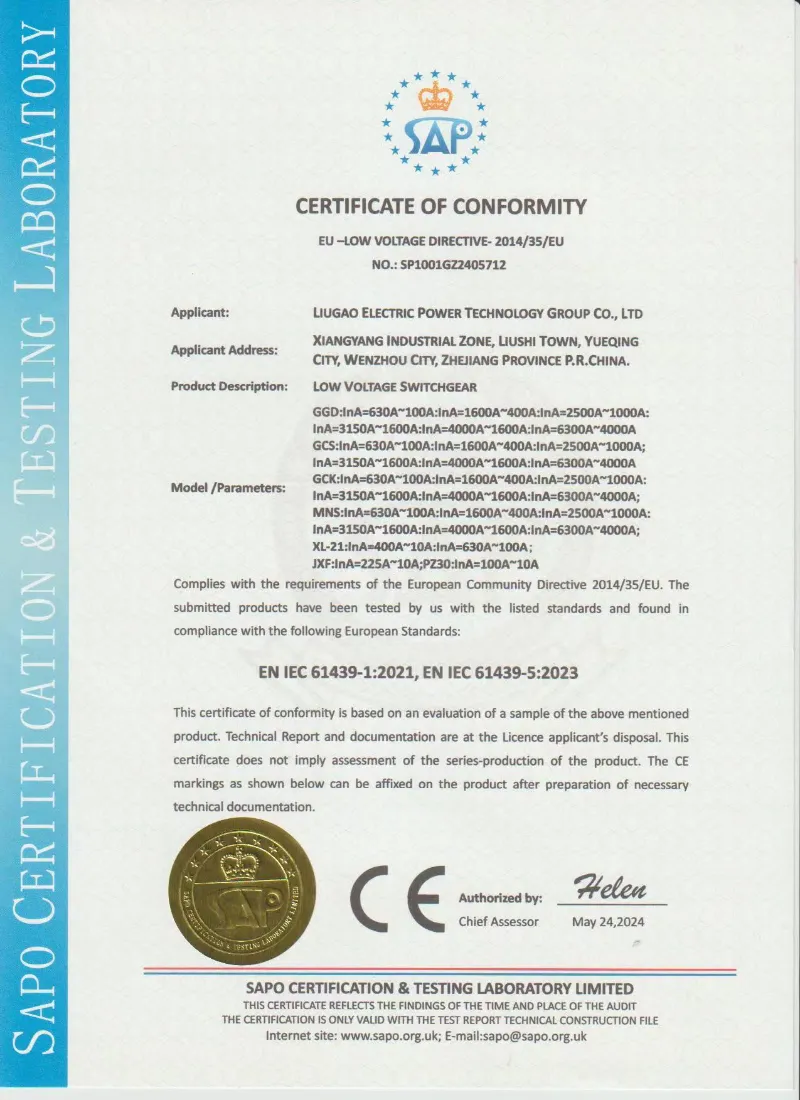

Lugao IEC 61439 certificate for low voltage switchgear

Qablaşdırma, Göndərmə və Satışdan Sonra

Qablaşdırma və Göndərmə

● Fərdi çekmece qablaşdırması: Büzməli qutunun içindəki antistatik qabarcıq sarğı, dövrə diaqramı və reytinqi ilə etiketlənmişdir.

● Əsas şkaf qablaşdırması: Streç film + VCI kağızı + kontrplak ixrac qutusu (15 mm qalınlığında). Bütün sandıq bazaları forklift cibləri ilə təchiz edilmişdir.

● Göndərmə müddəti: FOB Ningbo, CIF əsas limanları və ya EXW.

● Çatdırılma vaxtı: standart konfiqurasiyalar üçün 20 iş günü.

Satışdan sonrakı xidmət

● Zəmanət müddəti: istismara verildiyi tarixdən etibarən 12 ay (göndərmədən sonra maksimum 18 ay).

● Video zəng və ya e-poçt vasitəsilə pulsuz uzaqdan texniki dəstək (4 iş saatı ərzində cavab).

Tez-tez verilən suallar:

S1: 8E/2, 8E və 16E çekmeceləri arasında fərq nədir?

A: Bunlar çekmece hündürlüyü modullarına aiddir: 8E/2 = 100 mm (yarım modul), 8E = 200 mm (tam modul), 16E = 400 mm (ikiqat modul). Çekmece nə qədər böyükdürsə, icazə verilən cərəyan dərəcəsi bir o qədər yüksəkdir və daha çox ikincil terminal mövcuddur.

2-ci sual: Daxil olan təchizatı ayırmadan çekmeceni əvəz edə bilərəmmi?

A: Bəli. Bu, MTN-in Modularizasiyası Çıxış tipli Keçid Şkafının əsas xüsusiyyətidir. Çekməni təcrid olunmuş vəziyyətə (ağ tutacaq) köçürün, kilidini açın və çıxarın. Əsas avtobus enerjili olaraq qalır. Bununla belə, həmişə əvvəlcə yük tərəfini ayırın.

3-cü sual: Şkaf temperaturun monitorinqi sistemi ilə təchiz olunubmu?

Cavab: Standart qurğulara monitorinq daxil deyil, lakin biz daxili PT100 sensorları və şin və çekmece temperaturlarını göstərən mərkəzi displey vahidi olan isteğe bağlı smart çekmecelər təklif edirik.

4-cü sual: Mövcud bölmələri əvəz etmədən kabinet sonradan uzadıla bilərmi?

A: Bəli. Hər bir şaquli bölmə yan birləşmə üçün mexaniki və elektriklə hazırlanmışdır. Siz hər iki ucuna əlavə bir kabin bağlaya və təchiz olunmuş genişləndirici dəstlərdən istifadə edərək şinləri birləşdirə bilərsiniz.
