Gərginlik dalğalanmaları, ildırım çaxması və davamlı həddindən artıq yüklənmə şərtləri tez-tez elektrik paylayıcı şəbəkələrdə sarımın deformasiyasına və vaxtından əvvəl izolyasiyanın pozulmasına səbəb olur. İxtisaslaşmış, Çində yerləşən Güc Transformatorları fabriki kimi fəaliyyət göstərən Lugao Power Co., Ltd. bizim dəqiq sarılmış mis sarımlarımız, qabaqcıl nüvəni yumuşatma texnologiyası və ağır yağa batırılmış izolyasiya sistemləri vasitəsilə bu ötürmə zəifliklərini aradan qaldırır. 2016-cı ildən bizim ISO9001 və SGS sertifikatlı istehsal müəssisəmiz həddindən artıq şəbəkə pozuntularını udur, kommunal yarımstansiyaları və sənaye müəssisələrini sabit gərginlik tənzimləməsi və uzunmüddətli elektrik etibarlılığı ilə təmin edən möhkəm gücləndirici və endirici qurğular təqdim edir.
Yüksək gərginlikli transformatorun performansını hansı elektrik və mexaniki qüvvələr idarə edir?
Yalnız orta gərginlikli konversiyanı idarə edən standart paylayıcı transformatorlardan fərqli olaraq, Güc Transformatoru həlləri iki ziddiyyətli tələblə mübarizə aparmalıdır: onlar generatorun çıxış gərginliyini ötürmə səviyyələrinə qədər artırmalı və ya yüksək gərginlikli, yüksək tutumlu gücü paylama səviyyələrinə endirməlidirlər - eyni zamanda böyük elektromaqnit qüvvələrinə və yaranan qısaqapanma cərəyanının dalğalanmasına tab gətirirlər.
Adi sarma strukturları davamlı radial elektromaqnit qüvvələrinin təsiri altında deformasiyaya və ya hətta çökməyə meyllidir, potensial olaraq ani dönüşlər arası qısaqapanmalara və fəlakətli nasazlıqlara səbəb olur. Xüsusi dizaynlı bölmələrimiz optimallaşdırılmış əsas sıxma sistemi, yüksək möhkəmlikli izolyasiya lövhəsi və sərt çən quruluşuna malikdir. Bu dizayn ox və radial elektromaqnit qüvvələrin tam ayrılmasına nail olur, sarğı yerdəyişməsinin və həddindən artıq isti nöqtənin temperaturunun artmasının qarşısını effektiv şəkildə alır. Bu optimallaşdırılmış mexaniki dizayn sayəsində,Lugao güc transformatorlarıuzunmüddətli, davamlı, ağır yüklərin ötürülməsi şəraitində xidmət müddətinin 28%-ə qədər uzadılmasını təklif edin.
Əsas metallurgiya və sarma üsulları qaynar nöqtələrin və izolyasiyanın yaşlanmasının qarşısını necə alır?
İxtisaslı Güc Transformatoru təchizatçılarını yoxlayarkən, kommunal mühəndislik qrupları əsas material seçiminə, sarma texnikasına və inteqral izolyasiya koordinasiyasına diqqət yetirməlidir. Uzunmüddətli ötürmə zamanı siklik yük dəyişikliyi asanlıqla əsas birləşmələrdə və sarım keçiricilərində lokallaşdırılmış həddindən artıq istiləşməyə səbəb olur, yağın deqradasiyasını daha da sürətləndirir, kağız izolyasiyasının kövrəkləşməsinə və geri dönməz dielektrik parçalanmasına səbəb olur.
|
Daxili komponent
|
Əsas material seçimi
|
Əsas/Dolama müalicəsi
|
Performans göstəricisi
|
İlkin uğursuzluğun qarşısının alınması
|
|
Yüksək Keçirici Əsas Laminasiyalar
|
High-Grade Cold-Rolled Grain-Oriented Silicon Steel (27QG120)
|
Step-Lap Birgə və Stressdən Çıxaran Qızdırma
|
Yüksüz itki ≤ Standart IEC 60076
|
Əsas doyma və axın sızması qaynar nöqtələrinin qarşısını alır
|
|
Dəqiq Yaralı HV/LV Sarğıları
|
Oxygen-Free Copper Conductors + Premium Kraft Paper Insulation
|
Davamlı Sarmal Sarma və Vakuum Qurutma
|
Dinamik Qısaqapanmaya Dözümlülük ≥ 2,5% Reaktiv Sapma
|
Ani nasaz cərəyanlar altında sarımların bükülməsini aradan qaldırır
|
|
Ağır Yük Tanklarının Quruluşu
|
Yüksək Güclü Struktur Polad (Q345R)
|
Robotik Qaynaq və Təzyiq Sızdırmazlıq Testi (0,3 MPa)
|
Sızma dərəcəsi sıfır (24 saatlıq suya batırılma testi)
|
Daxili qövs təzyiqi altında yağ sızmasının və çənlərin qırılmasının qarşısını alır
|
|
Təkmil Yağ-İzolyasiya Sistemi
|
Yüksək dərəcəli mineral yağ və ya bioloji parçalana bilən təbii efir mayesi
|
Vakuum Yağ Doldurma və İsti Yağ Sirkulyasiyası Qurutma
|
Qırılma Gərginliyi ≥ 60kV (IEC 60156)
|
Qismən boşalmanın qarşısını alır və istilik yayılmasını sürətləndirir
|
Lugao hansı xüsusi gərginlik, tutum və soyutma üslublarını təmin edə bilər?
Lugao Power Co., Ltd. peşəkar əsas kəsmə xətləri, sarma maşınları, vakuum qurutma sobaları və tam gücə malik sınaq yuvaları ilə təchiz olunmuş ISO9001 və SGS sertifikatlı istehsal sexinə malikdir. Bütün məhsullar IEC, GB, CE və CCC beynəlxalq standartlarına ciddi şəkildə uyğun olaraq istehsal olunur və orijinal yarımstansiya planlarını dəyişdirmədən birbaşa qoş-and-play dəyişdirilməsini dəstəkləyir.
Gərginlik sinifləri və tutum diapazonları
Lugao müxtəlif ötürmə səviyyələrinə və paylayıcı şəbəkə tələblərinə uyğunlaşdırmaq üçün bir neçə Güc Transformatoru Gərginlik sinifləri hazırlayır:
· 132kV / 110kV Artıran/Aşağı Güc Transformatoru:Böyük kommunal yarımstansiyalar, elektrik stansiyalarının şəbəkəyə qoşulma sistemləri və toplu elektrik ötürülməsini tələb edən ağır sənaye zonaları üçün nəzərdə tutulmuşdur. ONAN və ya ONAF soyutma ilə möhkəm yağa batırılmış çən konstruksiyasını qəbul edərək, o, müstəsna qısaqapanmaya tab gətirmə qabiliyyətinə və son dərəcə aşağı qismən boşalma səviyyələrinə (≤ 5 pC) malikdir, eyni zamanda kolların və kran dəyişdiricilərinin yoxlanılmasını və saxlanılmasını asanlaşdırır.
· 33kV / 35kV Güc Transformatoru:Orta ölçülü sənaye zavodları, külək ferması toplama yarımstansiyaları və kampus paylayıcı şəbəkələri üçün uyğundur. O, yüksək səmərəliliyi kompakt yerlə tarazlaşdırır, çevik soyutma seçimləri və şəbəkə gərginliyinin dəyişmələrinə uyğunlaşdırıla bilən gərginlik kranları təklif edir.
· 11kV Paylayıcı Güc Transformatoru:Ticarət kompleksləri, yaşayış icmaları və kənd elektrikləşdirmə layihələri üçün idealdır. O, yağ konservatoruna ehtiyacı aradan qaldıran, beləliklə texniki xidmət tezliyini azaldan və sərt açıq mühitlərdə etibarlı işləməyi təmin edən büzməli yağ çəni dizaynına malikdir.
Soyutma Metodu Seçimləri
Bütün Lugao Transformator aqreqatları sahə şərtlərinə əsasən istilik performansını optimallaşdırmaq üçün çevik soyutma konfiqurasiyaları təklif edir:
· ONAN (Oil Natural Air Natural):Soyutma üçün təbii konveksiyaya əsaslanır - ətraf mühitin əlverişli olduğu orta yük tətbiqləri üçün idealdır.
· ONAF (Oil Natural Air Forced):Məcburi hava soyutma fanatları ilə təbii yağ dövriyyəsini artırır, davamlı həddindən artıq yükləmə qabiliyyətini təxminən 30% artırır.
· OFAF (Neftlə Mübarizə Hava Qüvvələri):Məcburi hava istilik dəyişdiriciləri ilə məcburi yağ sirkulyasiyasını tətbiq edərək, tələbkar mühitlərdə yüksək tutumlu Güc Transformator quraşdırmaları üçün maksimum istilik yayılmasını təmin edir.
Məhdud yeraltı stansiyalar üçün ideal güc transformatorunun konfiqurasiyasını necə seçmək olar?
Güc transformatoruseçim zamanı sahənin məkan məhdudiyyətlərini, yük artımı proqnozlarını və şəbəkə xətası səviyyəsinin tələblərini hərtərəfli nəzərə almalıdır. Zəngin mərtəbə sahəsi olan ənənəvi iri miqyaslı yarımstansiyalar üçün xarici radiatorları olan adi üç fazalı yağlı aqreqatlara üstünlük verilir. Onlar elektromaqnit gərginliyinin vahid paylanması ilə məşğul olurlar və texniki xidmət briqadaları bitişik avadanlıqları enerjisizləşdirmədən kolları və kran dəyişdiriciləri asanlıqla yoxlaya bilərlər.
Şəhər yeraltı yarımstansiyaları və yığcam GIS (Qaz izolyasiyalı yarımstansiya) qurğuları üçün inteqrasiya olunmuş radiator panelləri olan aşağı profilli dizaynlar daha çox tətbiq edilir. Lugao, müasir şəhər şəbəkəsinin genişləndirilməsi tələblərinə cavab vermək üçün ardıcıl enerji idarəetmə qabiliyyətini və soyutma səmərəliliyini qoruyarkən, ümumi yer sahəsi tələblərini 15%-ə qədər azaldan fərdiləşdirilmiş ayaq izini optimallaşdırma təklif edir.
Uzunmüddətli istismarda yüksək neft temperaturu və qismən boşalma dalğalarını necə həll etmək olar?
Lugao transformatorlarında istifadə olunan komponentlər iki ümumi əməliyyat problemini effektiv şəkildə həll edir: həddindən artıq yağ temperaturu artımı və nəzarətsiz qismən boşalma (PD). Yüksək gərginlikli gərginliyə və davamlı yük cərəyanlarına uzun müddət məruz qalma əhəmiyyətli mis və dəmir itkiləri yaradır, bu da izolyasiya yağının dielektrik gücünün azalmasına və sarğılararası izolyasiyanın pisləşməsinə səbəb olur; bu da öz növbəsində qismən boşalma və qazın yığılmasına səbəb olur və bu, potensial olaraq fəlakətli alovlanma hadisələri ilə nəticələnir.
Bizim eksklüziv quraşdırılmış isti yağ dövriyyəsi və vakuum qurutma prosesimiz yüksək səmərəli radiator bankı ilə birlikdə davamlı olaraq izolyasiya yağını dövr edir və soyuyur. O, 24 saatlıq fasiləsiz tam yüklə işləmə zamanı (ətraf mühitin temperaturu ≤ 40°C) 75°C-dən aşağı yağ temperaturunu stabil şəkildə idarə edir, sarım kağızı izolyasiyası üçün tam dielektrik mühafizəni saxlayır, daxili qaz tarazlığını sabitləşdirir və qaynar nöqtənin yığılması nəticəsində yaranan lokal boşalmanın və yağın parçalanmasının qarşısını alır.
İstehsal xəttimizi izləyinVideo
Lugao-nun Güc Transformatoru istehsalının mükəmməlliyini birbaşa təcrübədən keçirin:[YouTube-da tam istehsal turumuza baxmaq üçün buraya klikləyin]
Əlaqədar Məhsulları Araşdırın
· [10KV Amorf Alaşımlı Quru Tipli Transformator] — Enerjiyə qənaət edən daxili paylama tətbiqləri üçün idealdır.
· [33kV 35kV Yağlı Transformator] — Sənaye və bərpa olunan layihələr üçün möhkəm orta gərginlikli həll.
· [132kV 110kV 50MVA 125MVA Yağlı Transformator] — Kommunal ötürücü şəbəkələr üçün yüksək tutumlu magistral.

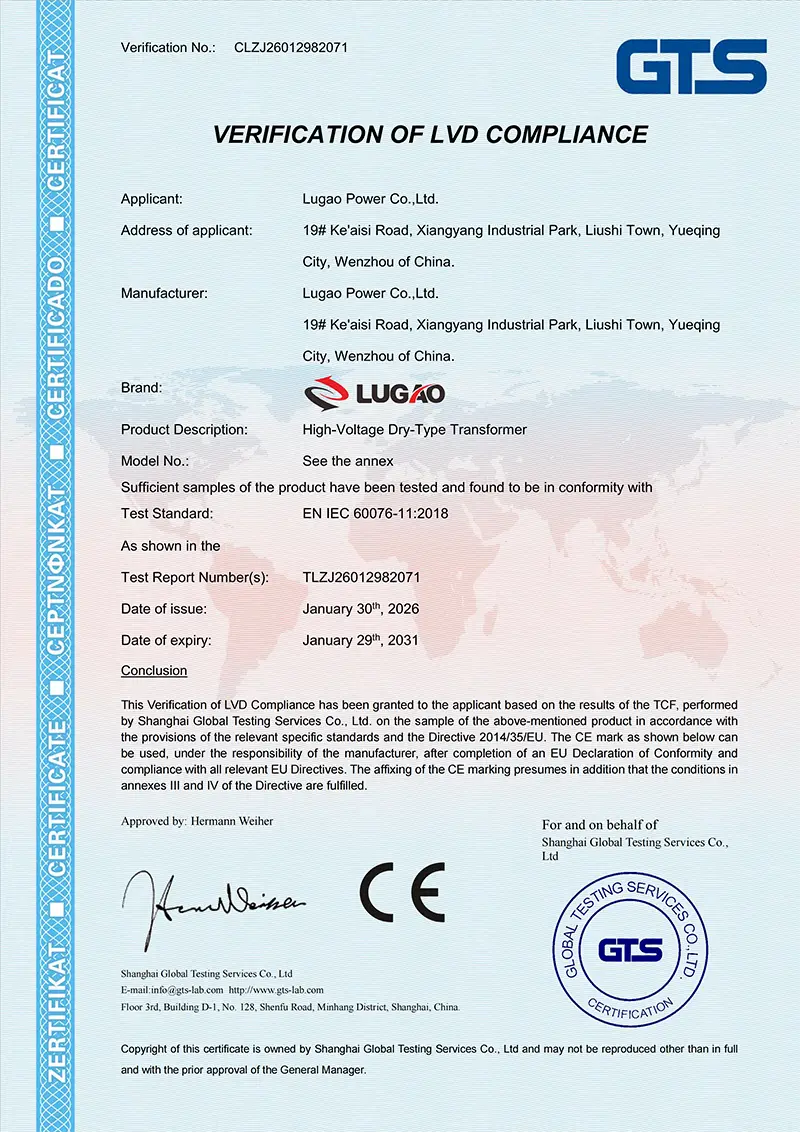

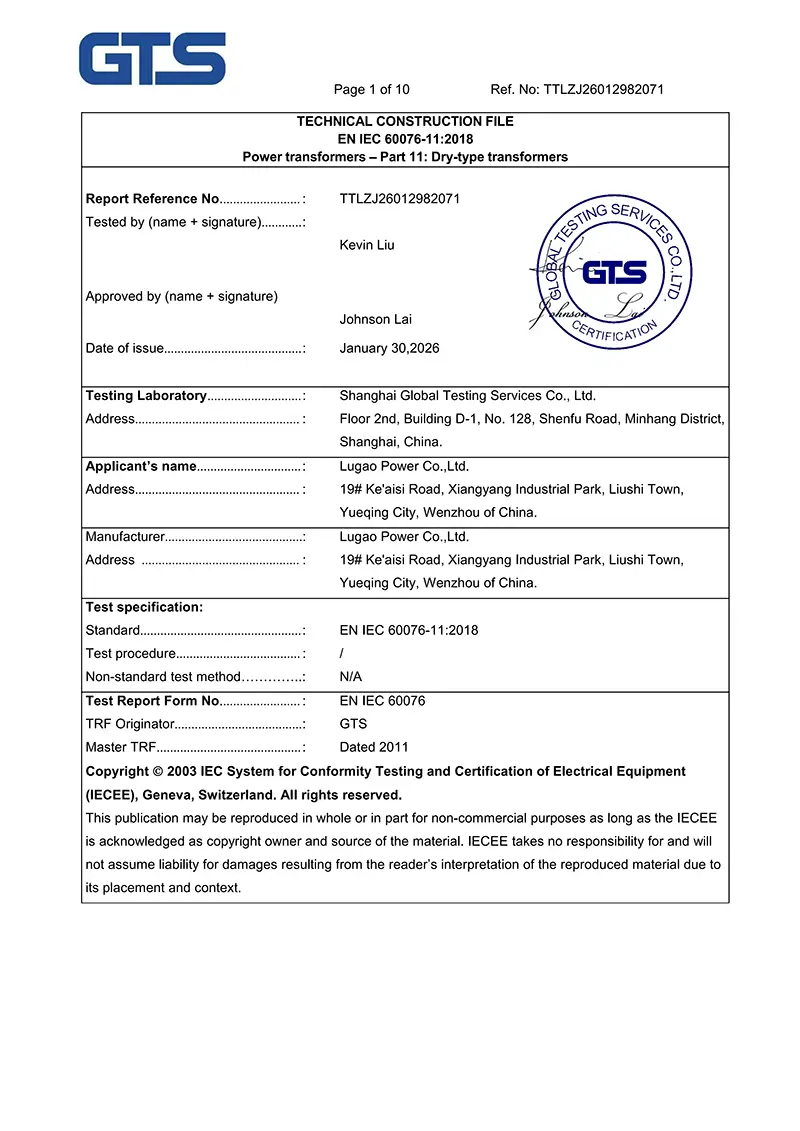

Mənbələr: Lugao Power Co., Ltd. rəsmi texniki sənədləri və IEC standartı ilə təsdiq edilmiş sınaq hesabatları.
