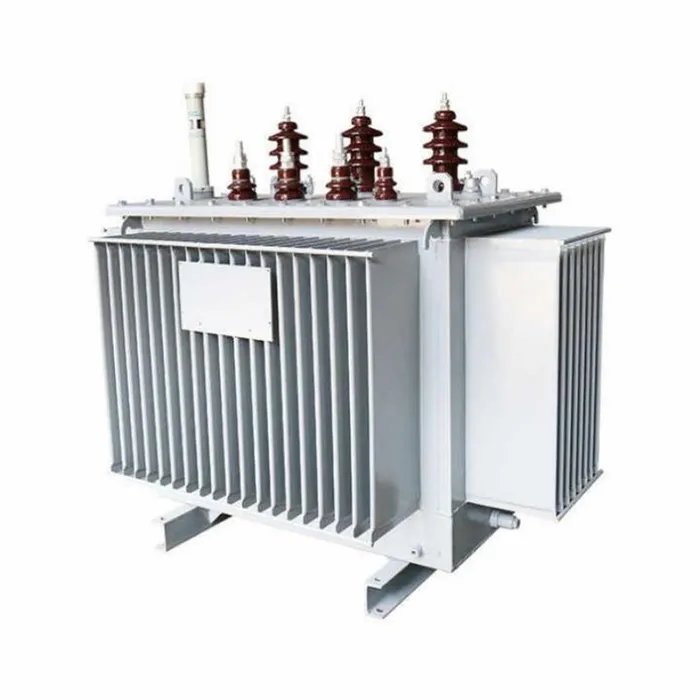

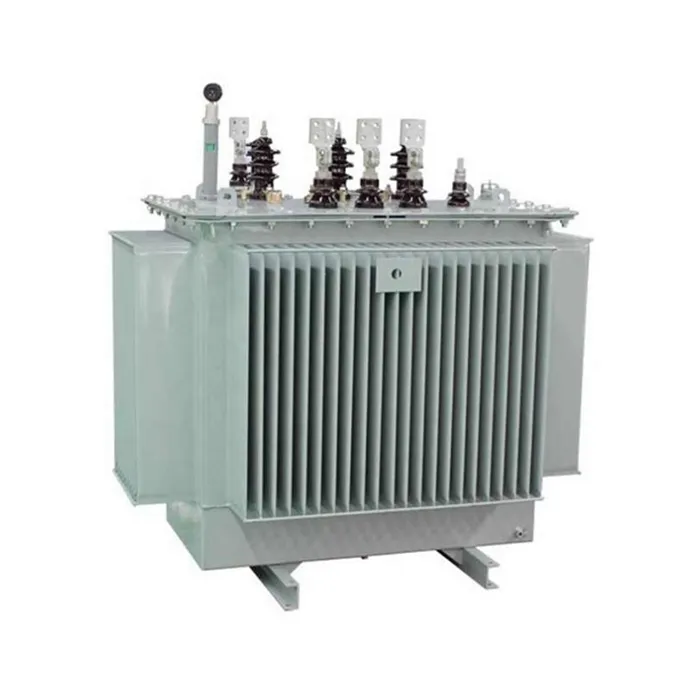

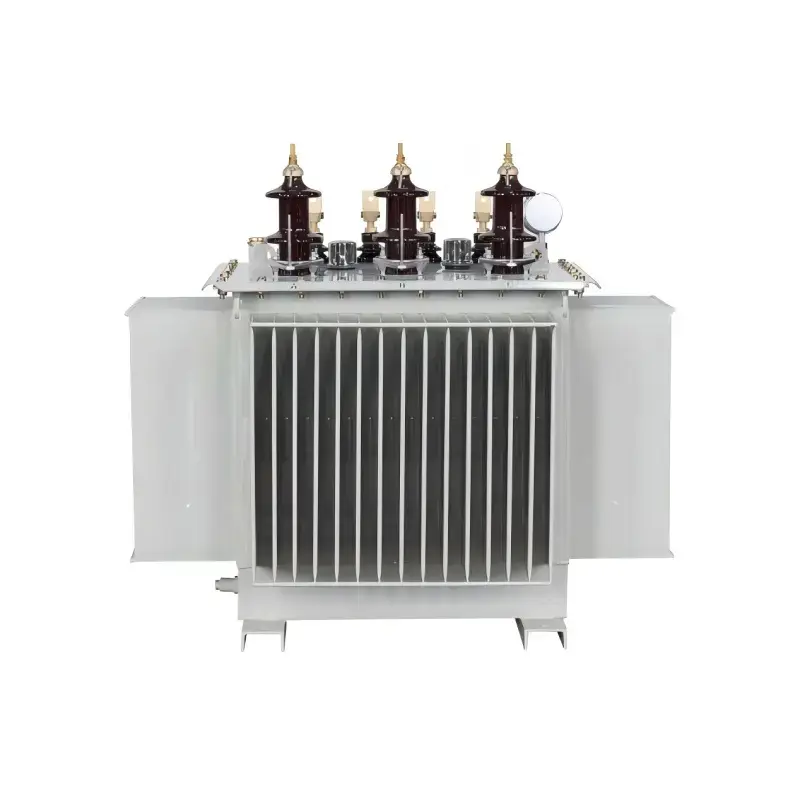

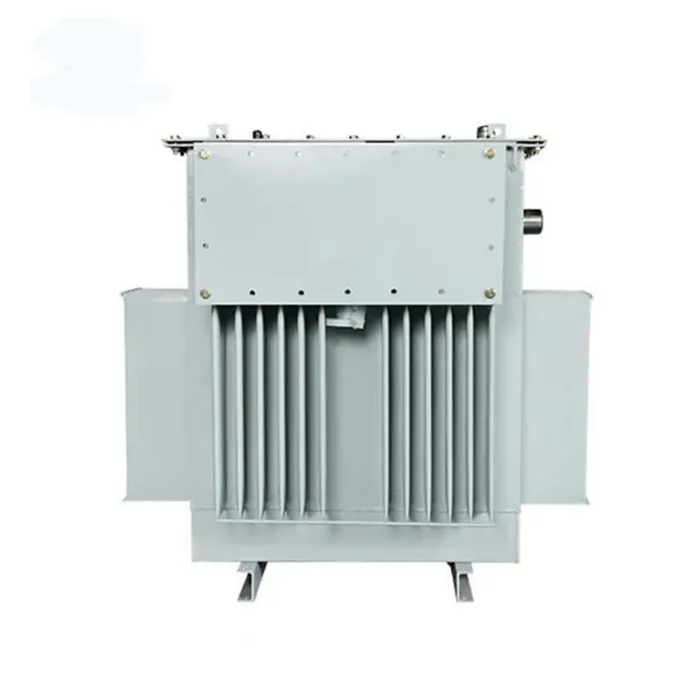

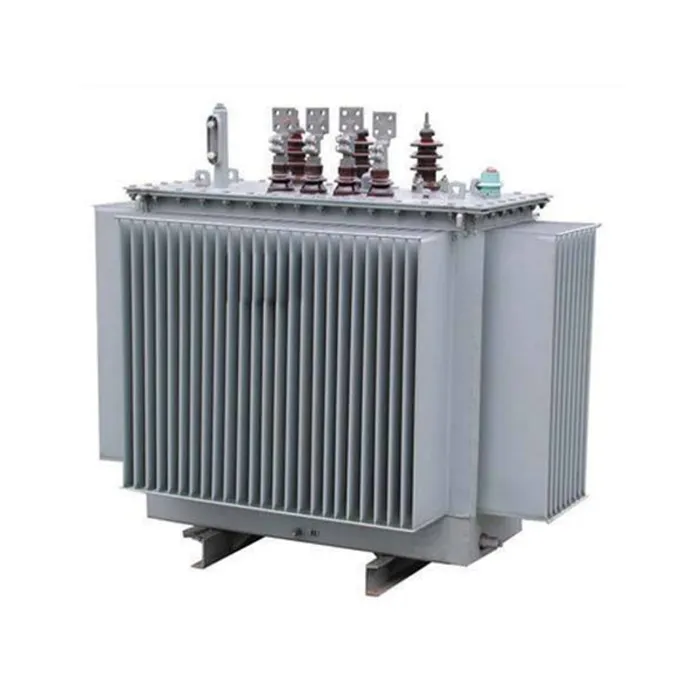

S9 Üç Fazalı Yağla Doldurulmuş Aşağı Gərginlik Transformatoru

Şirkətimiz S9 Üç Fazalı Yağla Doldurulmuş Aşağı Gərginlik Transformatorunun əsas istehsalçısıdır. O, aşağı itkili dizaynla əməliyyat xərclərini azaldır, üstün qısaqapanmaya qarşı qabiliyyətinə malikdir və baxımsız tam möhürlənmiş strukturdan istifadə edir. Yüksək etibarlılığı müstəsna qiymət effektivliyi ilə birləşdirərək, enerji paylama ehtiyaclarınız üçün ideal seçimdir.

Brend: Lugao Power Co., Ltd.
Sertifikatlaşdırma: ISO/CE/Tip test hesabatı

Sorğu göndərin

Məhsul təsviri

Şirkətimizin S9 Üç Fazalı Yağla Doldurulmuş Aşağı Gərginlik Transformatoru xüsusilə aşağı gərginlikli enerji paylama sistemləri üçün nəzərdə tutulmuş yüksək etibarlı güc qurğusudur. Bu məhsulu almaq sizə sənaye müəssisələri, kommersiya binaları və yaşayış məntəqələrində enerji paylama ssenarilərində geniş tətbiq olunan sabit performansı sərfəliliklə birləşdirən yüksək keyfiyyətli transformator təqdim edir. Bu məhsul yüksək keyfiyyətli soyuq haddelenmiş silikon polad təbəqələrdən və yüksək saflıqda mis sarımlardan istifadə edir. Onun optimallaşdırılmış əsas strukturu uzunmüddətli sabit və etibarlı əməliyyatı təmin edərək histerezisi və burulğan cərəyanı itkilərini effektiv şəkildə azaldır. Yağa batırılmış izolyasiya soyutma sistemi, gərginliyin dəyişməsi və ya yükün əhəmiyyətli dərəcədə dəyişməsi şəraitində belə sabit çıxış gərginliyini saxlayaraq, əla istilik yayılması və həddindən artıq yükləmə qabiliyyətini təmin edir. Tam möhürlənmiş struktur xarici rütubəti və çirkləri effektiv şəkildə təcrid edir, avadanlığın ömrünü uzadır və texniki xidmət tezliyini azaldır.

Məhsul Parametri (Spesifikasiya)

S9 seriyalı 11kV tək fazalı dirəkli paylayıcı transformator
Reytinq (KVA)	Gərginlik qrupu		Vektor qrup	Empedans gərginlik	itki		yox- yük cari (%)	Çəki (kq)			(U×B×Y)(mm) Xarici ölçü	Ölçer şaquli/ üfüqi
Reytinq (KVA)	yüksək- Gərginlik	aşağı- gərginlik	Vektor qrup	Empedans gərginlik	Yüksüz	yük	yox- yük cari (%)	Maşın çəki	Yağ çəki	Kobud çəki	(U×B×Y)(mm) Xarici ölçü	Ölçer şaquli/ üfüqi
5	13.8 13.2 11 10.5 10 6	0.4 0.415 0.433	Yyno Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0,63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0,91/0,87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1.58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3.83/3.65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Qeyd:Yüksək gərginlik diapazonu:±5%,±2×2,5%;Tezlik:50Hz

Məhsulun Xüsusiyyəti və Tətbiqi

Məhsul Xüsusiyyətləri

Enerji Effektiv və Aşağı İtki:Əvvəlki S7 seriyası ilə müqayisədə, S9 transformatoru yüksüz itkidə orta hesabla təxminən 10% azalma, yük itkisində təxminən 22% azalma və yüksüz cərəyanda təxminən 46% azalma ilə xarakterizə olunur. O zaman bu, milli səviyyədə təbliğ edilən enerjiyə qənaət edən məhsul idi.

Etibarlı Struktur Dizayn:

Əsas:S9 yağlı transformator yüksək keyfiyyətli soyuq haddelenmiş taxıl yönümlü silikon poladdan hazırlanmış, tam maili üç pilləli dövrəli birləşmə nüvəsi strukturundan istifadə edərək itki və səs-küyü effektiv şəkildə azaldır.

Sargılar:Yüksək gərginlikli sarım çox qatlı silindrik quruluşu qəbul edir, aşağı gərginlikli sarım isə uzununa yağ kanalları olan silindrik və ya təkmilləşdirilmiş spiral quruluşdan istifadə edir, istilik yayılmasını və mexaniki gücü artırır.

Bərkitmə prosesi:Bütün bərkidicilər öz-özünə kilidlənən, boşalmağa qarşı qoz-fındıqlardan istifadə edir və daşınma və uzunmüddətli istismar zamanı sabitliyi təmin etmək üçün əsas yerləşdirmə strukturu əlavə edilir, əsas yoxlama və qaldırıcı texniki xidmət ehtiyacını aradan qaldırır.

Tam Qapalı Quruluş (S9-M Seriyası):S9 paylayıcı transformator çəni, ənənəvi konservatoru aradan qaldıraraq, yağ həcminin dəyişməsini kompensasiya etmək üçün nəfəs alma funksiyasını təmin edən büzməli panellərlə hazırlanmışdır. Bu tam möhürlənmiş struktur transformator yağını xarici havadan tamamilə təcrid edir, oksigen və nəmin daxil olmasının qarşısını effektiv şəkildə alır və bununla da izolyasiya yağının qocalmasını gecikdirir.

Hərtərəfli Təhlükəsizlik Mühafizəsi: S9 Üç Fazalı Yağla Doldurulmuş Aşağı Gərginlik Transformatorutəzyiq relyef klapan, dial termometr və qaz relesi kimi komponentlərlə təchiz olunmuşdur ki, bu da daxili təzyiq çox yüksək olduqda dərhal təzyiqi buraxaraq avadanlığın təhlükəsiz işləməsini təmin edir.

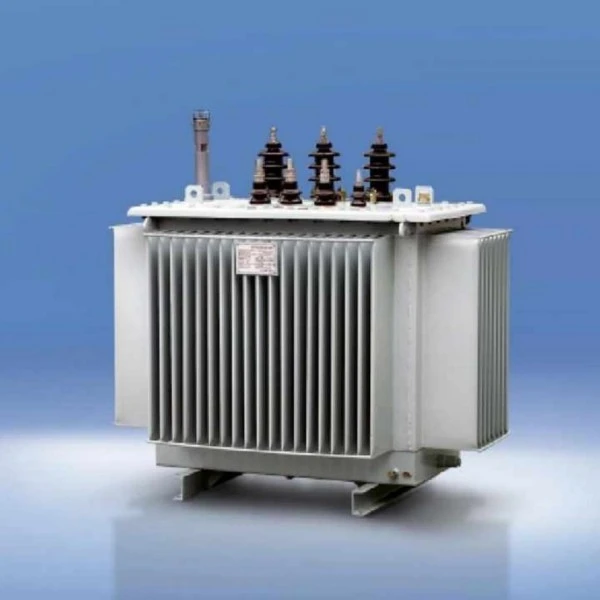

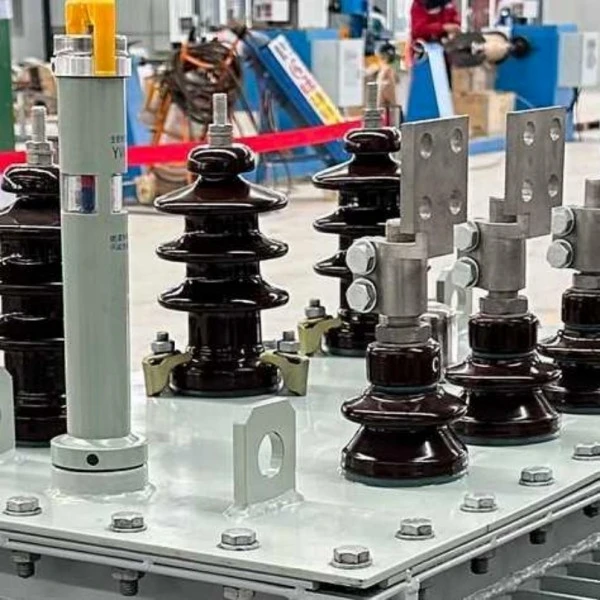

S9 Three Phase Oil Filled Low Voltage Transformer

Xüsusiyyətlərin Üstünlükləri

Əhəmiyyətli dərəcədə azaldılmış əməliyyat xərcləri:Əsas üstünlük enerji səmərəliliyindədir. S7 seriyası ilə müqayisədə S9 məhsulunun istismar xərcləri təqribən 19% azalır, nəticədə uzunmüddətli istismar zamanı elektrik enerjisinə əhəmiyyətli qənaət edilir.

Yüksək əməliyyat etibarlılığı:Təkmilləşdirilmiş bobin ucun dəstəyi, yeni izolyasiya strukturu və qısaqapanmaya davamlı dizaynla onun qəfil qısaqapanmalara tab gətirmə qabiliyyəti əhəmiyyətli dərəcədə artır. O, milli səviyyədə tanınan sınaq mərkəzində qəfil qısaqapanma testlərindən keçərək, şəbəkə dalğalanmaları kimi mənfi şərtlərdə belə stabil işləməyi təmin etdi.

Çox Aşağı Baxım Xərcləri:Tam möhürlənmiş quruluş normal xidmət müddəti ərzində transformator yağının dəyişdirilməsi ehtiyacını aradan qaldırır, texniki xidmət yükünü və xərcləri xeyli azaldır.

Yüksək Uyğunluq və Estetik Dizayn:Oluklu çən dizaynı nəinki istilik yayılmasının səmərəliliyini artırır, həm də daha yığcam və estetik baxımdan xoş məhsul əldə etməklə, quraşdırma işini azaldır.

Məhsullar ətraf mühitə uyğunlaşır

Hündürlük	1000 metrdən çox deyil
Maksimum mühit temperaturu	+40℃
Minimum mühit temperaturu	-25℃
Maksimum aylıq orta nisbi rütubət	90% (20℃-də)
Quraşdırma sahəsinə tələblər	Yanğın və ya partlayış təhlükəsi, ciddi çirklənmə, kimyəvi korroziya və ya şiddətli vibrasiya yoxdur; həm daxili, həm də açıq quraşdırma üçün uyğundur.

Tətbiq Ssenariləri

S9 Üç Fazalı Yağla Doldurulmuş Aşağı Gərginlikli Transformatorlar əsasən 10kV və ya 35kV yüksək gərginlikli elektrik enerjisinin 400V aşağı gərginlikli elektrikə çevrilməsi lazım olan terminal enerji paylama proqramlarında istifadə olunur. Xüsusi ssenarilərə aşağıdakılar daxildir:

Qapalı Tip (S9-M Seriyası): Xüsusilə neft və kimya emalı kimi sənayelər üçün uyğundur. Bu mühitlər adətən böyük miqdarda neft və kimyəvi maddələrdən ibarətdir; tam möhürlənmiş struktur korroziyalı qazları effektiv şəkildə təcrid edir, daxili komponentləri qoruyur və təhlükəsiz istismarı təmin edir.

Qapalı Tip (S9 Seriyası):Sənaye və mədən müəssisələrində, tikinti sahələrində, yaşayış icmalarında, ticarət mərkəzlərində, hava limanlarında, dəmir yolu stansiyalarında və digər ümumi sənaye və mülki binalarda enerji paylayıcı mərkəzlər kimi geniş istifadə olunur.

İnfrastruktur və Kənd Təsərrüfatı:Müxtəlif avadanlıqların sabit enerji təchizatını təmin etmək üçün adətən metrolarda, qazma platformalarında, neft hasilatı platformalarında, şəhər və kənd kənd təsərrüfatı elektrik şəbəkələrində istifadə olunur.

İstehsal təfərrüatları

Üç fazalı yağla doldurulmuş transformator məhsul detallarında geniş optimallaşdırmadan keçib. Özək, rulonlar, yağ çəni və bərkidicilər kimi əsas komponentlərin zərif dizaynı sayəsində az itki, yüksək etibarlılıq və texniki xidmət tələb olunmayan xüsusiyyətlərə nail olur.

Əsas komponentin quruluşu və prosesi

Əsas komponentlər	Struktur Təfərrüatlar və İstehsal Prosesi	Dizayn məqsədi
Əsas	S9 yağlı transformator yüksək keyfiyyətli soyuq haddelenmiş taxıl yönümlü silikon polad təbəqələrdən hazırlanmış, 45° tam əyilmiş üç səviyyəli birləşmə laminatlı konstruksiyaya malikdir, heç bir zərbə və ya bağlama yoxdur və özək dirəyi yarı quru şüşə lentlə yapışdırılaraq və ya bərkidici boya tətbiq edilərək bərkidilir.	Maqnit istəksizliyini və burulğan cərəyanı itkilərini azaldın, yüksüz itkiləri və yüksüz cərəyanı azaldın və iş səsini azaldın.
Bobin (dolama)	Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar yüksək keyfiyyətli oksigensiz mis teldən hazırlanır. Yüksək gərginlikli sarğı çox qatlı silindrik quruluşa malikdir, aşağı gərginlikli sarım isə silindrik və ya təkmilləşdirilmiş spiral quruluşa malikdir (uzununa yağ kanalları ilə).	Keçiriciliyin təmin edilməsi və istilik yayılmasının səmərəliliyinin optimallaşdırılması. Xüsusi rulon quruluşu qısaqapanma cərəyanının dalğalanmasına tab gətirmək üçün mexaniki gücü artırır.
yanacaq çəni və möhürü	S9-M seriyası tam möhürlənmiş büzməli yağ çəni quruluşuna malikdir. Oluklu lövhələr həm istilik yayma, həm də genişləndirmə funksiyalarını yerinə yetirərək, yağ qoruyucusu ehtiyacını aradan qaldırır. Tuzlama və fosfatlamadan sonra yağ çəni üç qat astar və bir qat pas əleyhinə boya ilə örtülür.	O, transformator yağını havadan tamamilə təcrid edir, izolyasiya yağının nəmlənməsinin və oksidləşməsinin qarşısını alır, baxımsız işləməyə nail olur və açıq havada korroziyaya davamlılığı artırır.
İzolyasiya və bərkitmə sistemi	Yeni bir izolyasiya quruluşu qəbul edilir və bobin ucun dəstəyi yaxşılaşdırılır. Bütün daxili bərkidicilər öz-özünə kilidlənən qoz-fındıqları istifadə edir və bədən yerləşdirmə quruluşu əlavə olunur.	Təkmilləşdirilmiş elektrik gücü və qısaqapanmaya tab gətirmə qabiliyyəti qurğunun sabit qalmasını və daşınma və istismar zamanı uzunmüddətli vibrasiya altında boşalmamasını təmin edərək, əsas qaldırmadan texniki xidmətə nail olur.
Təhlükəsizlik mühafizəsi komponentləri	Təzyiq relyef klapan, siqnal termometri və qaz rölesi ilə təchiz edilmişdir; ikiqat möhürlənmiş şaquli kran dəyişdiricisinin yeni növünü qəbul edir.	Təzyiq relyef klapan həddindən artıq daxili nasazlıq zamanı təzyiqi sürətlə buraxaraq, yağ çəninin deformasiyaya uğramasının və ya partlamasının qarşısını alır. Kran dəyişdiricisinin ikiqat möhür dizaynı təzyiq tənzimləmə mövqeyində yağ sızmasını aradan qaldırır.

Tez-tez verilən suallar

S9 üç fazalı yağlı paylayıcı transformator nədir?

S9 üç fazalı yağlı paylayıcı transformator 6kV, 10kV, 11kV və ya 13.8kV kimi orta gərginlikli elektrik enerjisini 0.4kV, 0.415kV və ya 0.433kV kimi aşağı gərginlikli elektrik enerjisinə endirmək üçün istifadə edilən enerji paylayıcı qurğudur. Sənaye müəssisələrində, ticarət binalarında, yaşayış icmalarında, mədən sahələrində, kənd təsərrüfatı elektrik şəbəkələrində və kommunal paylama sistemlərində geniş istifadə olunur.

S9 yağlı transformatorun gərginlik nisbəti fərdiləşdirilə bilərmi?

Bəli. Lugao yerli şəbəkə və layihə tələblərinə uyğun olaraq gərginlik nisbətini fərdiləşdirə bilər. Ümumi seçimlərə 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV və digər fərdiləşdirilmiş gərginlik birləşmələri daxildir. Vektor qrupu, vurma diapazonu, tezlik və aksesuarlar da fərdiləşdirilə bilər.

Bu transformator üçün hansı güc diapazonu mövcuddur?

S9 yağlı paylayıcı transformator layihə tələblərinə uyğun olaraq müxtəlif nominal güclərdə təchiz oluna bilər. Ümumi güclərə 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA və 2500kVA daxildir. Yük tələbinizə əsasən uyğun model seçimi üçün Lugao ilə əlaqə saxlayın.

S9 və S11 yağlı transformatorlar arasındakı fərq nədir?

S9 seriyası ilə müqayisədəS11 seriyasıadətən daha az yüksüz itkiyə və daha yaxşı enerji qənaətinə malikdir. S9 transformatoru stabil işləməsi, yetkin dizaynı və qənaətcilliyi səbəbindən hələ də bir çox paylama layihələrində geniş istifadə olunur. Yekun seçim layihənin büdcəsindən, səmərəlilik tələblərindən, yerli standartlardan və iş şəraitindən asılıdır.

S9 yağlı transformator açıq havada quraşdırma üçün uyğundurmu?

Bəli. S9 yağlı transformator açıq havada quraşdırma üçün nəzərdə tutula bilər. Layihə tələblərinə uyğun olaraq möhürlənmiş yağ çəni, korroziyaya qarşı örtük, təzyiq relyef klapan, termometr, yağ səviyyəsinin göstəricisi və digər mühafizə aksesuarları ilə təchiz oluna bilər. Sərt mühitlər üçün kotirovkadan əvvəl hündürlük, ətraf mühitin temperaturu, rütubət və çirklənmə səviyyəsini göstərin.

Bu transformator hansı soyutma üsulundan istifadə edir?

S9 yağa batırılmış paylayıcı transformator adətən ONAN soyutma istifadə edir, yəni Oil Natural Air Natural soyutma. Transformator yağı istiliyi ötürmək üçün çənin içərisində təbii şəkildə dövr edir, xarici çənin səthi isə təbii havanın soyudulması ilə istiliyi yayır.

Lugao OEM və ya xüsusi transformator xidməti təmin edə bilərmi?

Bəli. Lugao OEM və xüsusi transformator xidmətləri təqdim edir. Fərdiləşdirmə seçimlərinə nominal tutum, gərginlik nisbəti, tezlik, vektor qrupu, vurma diapazonu, korpus dizaynı, transformator aksesuarları, rəngləmə rəngi, ad lövhəsi və qablaşdırma tələbləri daxildir.

Məhsulun satış sonrası xidməti

1. Transformator yerində quraşdırılıb istismara verildikdən sonra onun sızmamasına, boyanın soyulmamasına və solmamasına zəmanət verilir. 5 illik zəmanət verilir; zəmanət müddəti ərzində normal istifadə zamanı baş verən hər hansı keyfiyyət problemi zəmanətlə əhatə olunacaq.

2. Bütün məhsullar məhsul aksesuarlarının tamlığını təmin edərək, ömür boyu xidmətlə əhatə olunur.

3. Xidmət müddəti 30 ildən az deyil.

4. Avadanlıq nasazlığı halında, təchizatçı alıcıdan bildiriş aldıqdan sonra bir saat ərzində cavab verəcək və 24 saat ərzində ölkə daxilində texniki personalı sahəyə göndərəcək.

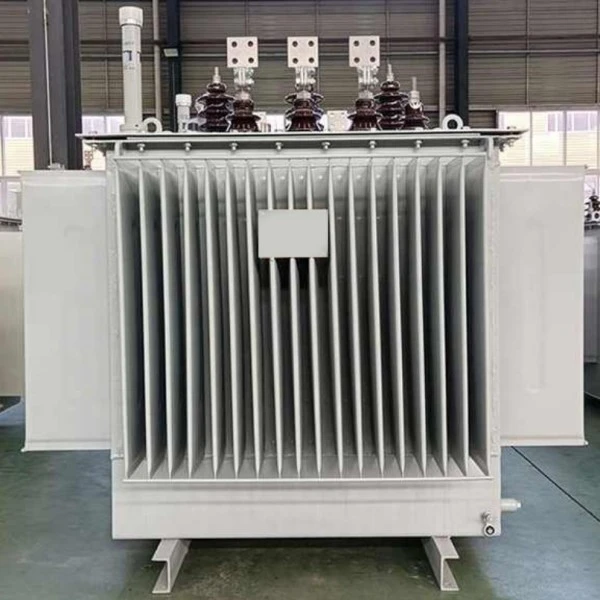

S9 Three Phase Oil Filled Low Voltage Transformer

Xidmət Öhdəliyi

1. Məhsullarımız zavoddan çıxmazdan əvvəl 100% məhsul keyfiyyətini təmin etməklə ISO9001-2015 keyfiyyət idarəetmə sisteminin tələblərinə ciddi şəkildə uyğun olaraq istehsal olunur.

2. Şirkətimiz müştəri məmnuniyyətini təmin etmək üçün hərtərəfli satış öncəsi, satış və satış sonrası xidmət göstərir.

1. Şirkətimiz 60 aylıq zəmanət təklif edir. Hər hansı keyfiyyət problemi yaranarsa, biz 100% müştəri məmnuniyyətini təmin etməklə məhsulu pulsuz təmir edəcəyik və ya dəyişdirəcəyik.

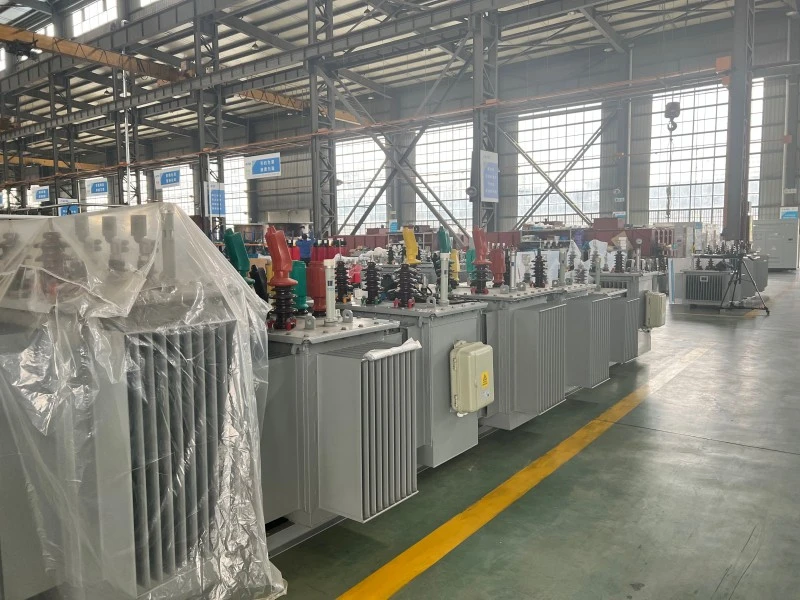

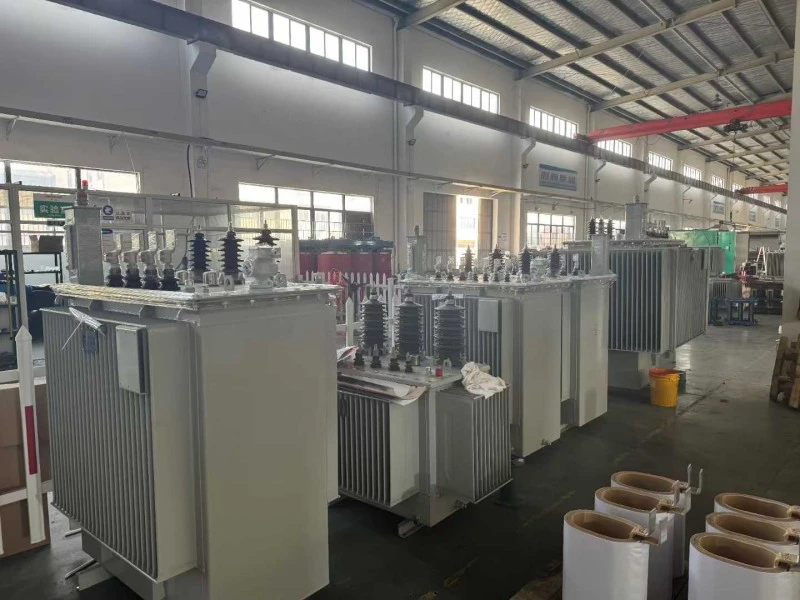

Lugao's ISO9001 production workshop
