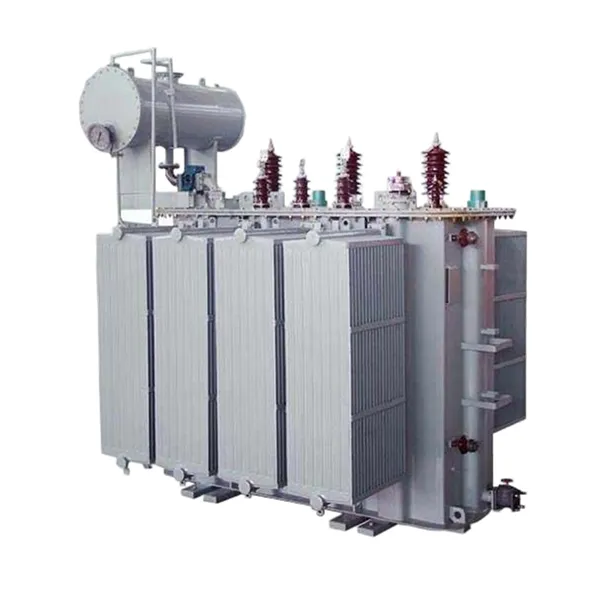

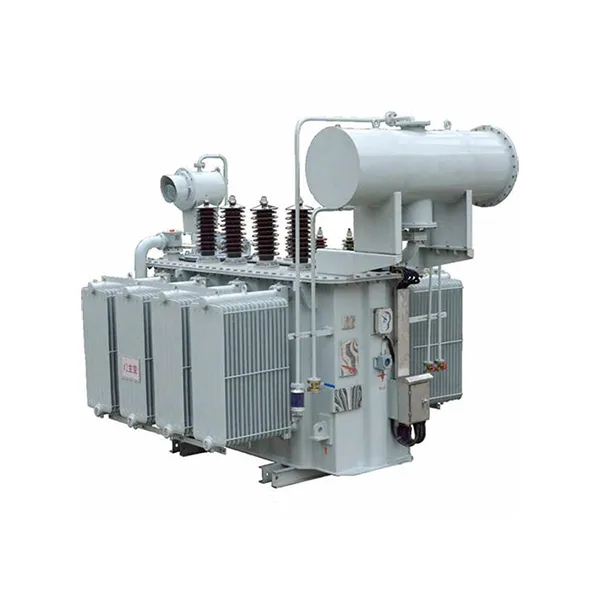

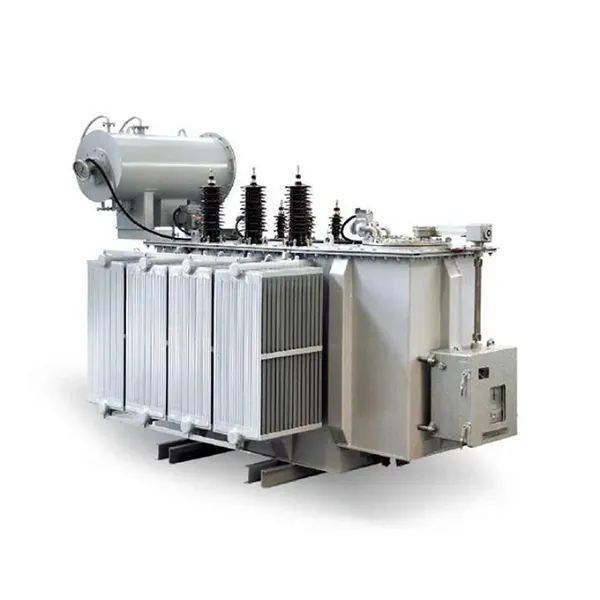

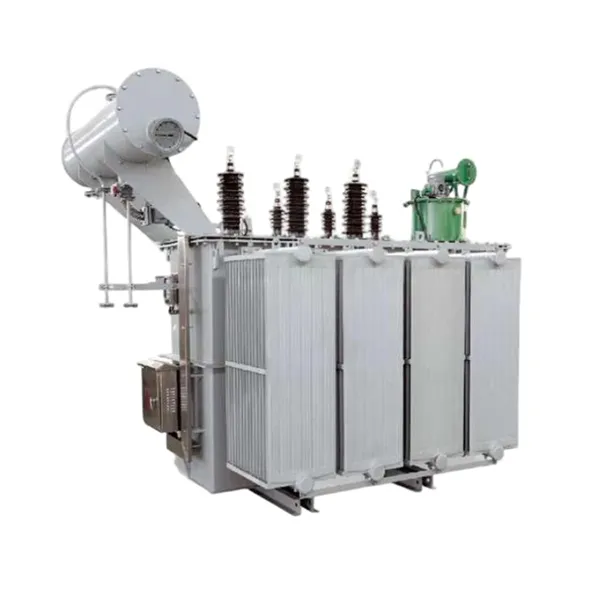

Üç Fazalı Orta Gərginlikli Elektrik Transformatoru

Lugao Power Co., Ltd. şəbəkə inteqrasiyası və sənaye tətbiqləri üçün aşağı gərginlikli girişi orta gərginlik səviyyəsinə yüksəltmək üçün hazırlanmış yüksək səmərəli üç fazalı orta gərginlikli elektrik transformatorları istehsal edir. Etibarlı gücləndirici transformator istehsalçısı olan şirkətimiz, bizim əsas üstünlüyümüz dəyişkən yük şəraitində sabit gərginliyin artırılmasını təmin edən qabaqcıl əsas materiallar, optimallaşdırılmış maqnit dövrə dizaynı və möhkəm izolyasiya sistemləridir. Etibarlı, uzunmüddətli performans axtaran bərpa olunan enerji və sənaye enerji sistemləri üçün idealdır.

Sorğu göndərin

Məhsul təsviri

Bizim pilləli üç fazalı orta gərginlikli elektrik transformatorumuz aşağı gərginlikli gücü (məsələn, 0,4 kV) orta gərginlikli çıxışa (məsələn, 11 kV, 22 kV və ya 33 kV) çevirmək üçün nəzərdə tutulmuşdur ki, bu da uzun məsafələrə səmərəli ötürmə və ya paylayıcı şəbəkələrə inteqrasiyanı təmin edir. Bu məhsul bərpa olunan enerji layihələri, sənaye obyektləri və etibarlı gərginlik artımı tələb edən elektrik stansiyaları üçün vacibdir.

Transformator yüksək keçiriciliyə malik taxıl yönümlü silisium polad özəyi və oksigensiz mis sarımlara malikdir, minimal itkiləri və yüksək istilik sabitliyini təmin edir. Theyağlı soyutma sistemiüstün istilik yayılmasını təmin edir, tam möhürlənmiş struktur isə ətraf mühitin çirkləndiricilərindən qoruyur, texniki xidmət ehtiyaclarını azaldır və xidmət müddətini uzadır.

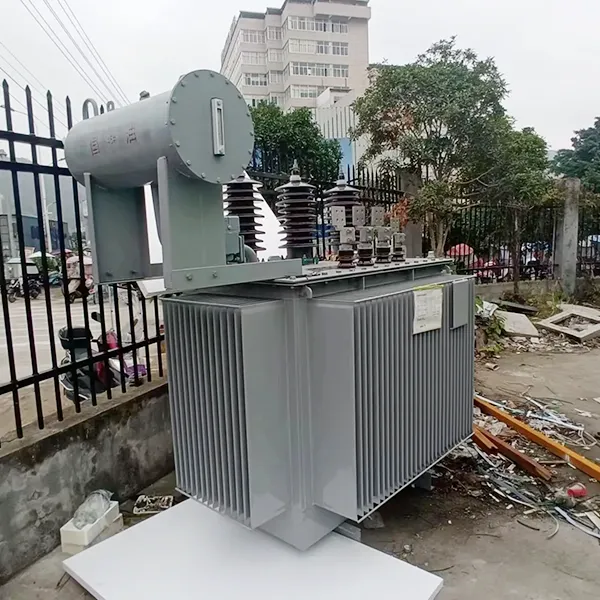

Step Up Three Phase Medium Voltage Electric Transformer

Məhsul Parametri (Spesifikasiya)

Üç Fazalı Yağlı Transformatorun Tipik Xüsusiyyətləri (0,4kV / 11kV)

Reytinq (kVA)	HV (kV)	LV (V)	Vektor qrupu	Empedans (%)	Yüksüz itki (kVt)	Yük itkisi (kVt)	Yüksüz Cərəyan (%)	Çəki (kq)	Ölçülər (L×W×H) mm
100	11	400	Dyn11	4.0	0.30	1.60	1.8	520	830×720×980
250	11	400	Dyn11	4.0	0.58	3.25	1.4	950	1220×780×1190
500	11	400	Dyn11	4.5	0.98	5.50	1.2	1530	1420×980×1300
1000	11	400	Dyn11	5.0	1.75	10.50	1.0	2600	1860×1260×1500
1600	11	400	Dyn11	6.0	2.45	14.80	0.8	3750	1960×1630×2030
2500	11	400	Dyn11	6.0	3.40	21.50	0.7	5200	2100×1820×2150
Qeyd: Vurma diapazonu: ±5%, ±2×2.5%; Tezlik: 50Hz / 60Hz mövcuddur.

Standart Avadanlıq daxildir

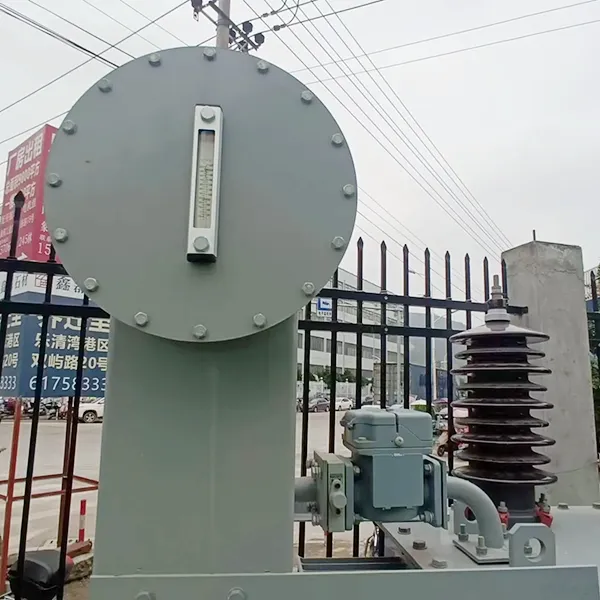

1. Oil level gauge with low-level alarm

2. Təzyiq relyef klapan

3. Siqnal kontaktları olan termometri yığın

4. Arızanın aşkarlanması üçün əlavə qaz rölesi

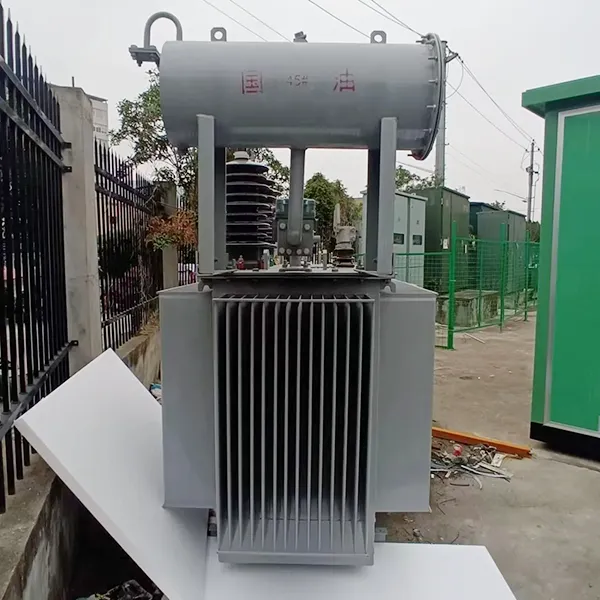

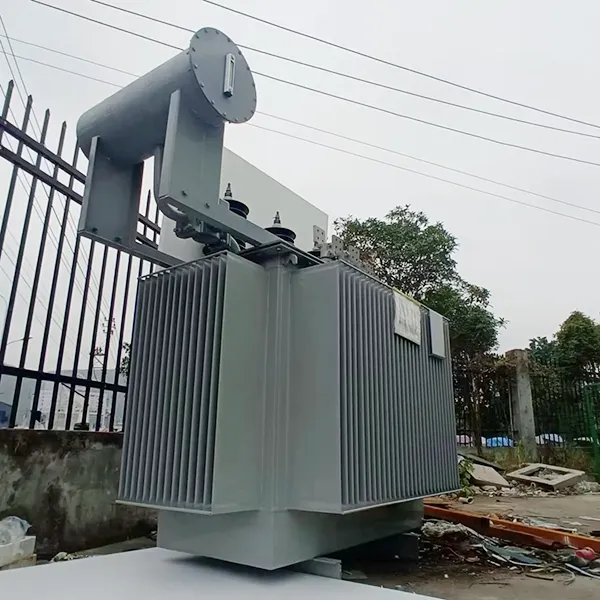

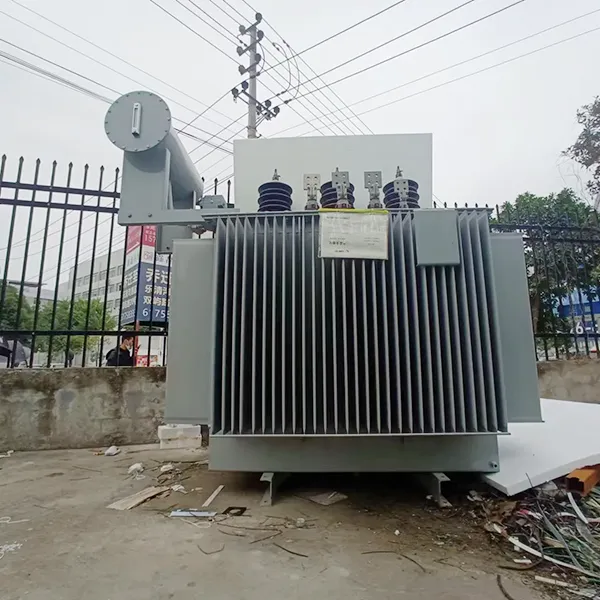

Step Up Three Phase Medium Voltage Electric Transformer

Məhsulun Xüsusiyyəti və Tətbiqi

Xüsusiyyətlər

üç fazalı orta gərginlikli elektrik transformatorları beynəlxalq standartlara cavab verir və ya onları üstələyir - IEC 60076, ANSI C57.12, GB1094 və SANS 780 standartlarına uyğundur, qlobal tətbiqi və etibarlılığı təmin edir.

Tam möhürlənmiş büzməli çən dizaynı - Konservatora ehtiyacı aradan qaldırır, yağın oksidləşməsinin və nəmin daxil olmasının qarşısını alır, uzun müddət ərzində baxımsız işləməyə imkan verir.

Yüksək həddən artıq yükləmə qabiliyyəti və istilik sabitliyi - Yağa batırılmış soyutma sistemi davamlı yüksək yük şəraitində və ya dəyişən giriş gərginliklərində belə sabit işləməyi təmin edir.

Aşağı səs-küylü əməliyyat - Optimallaşdırılmış əsas birləşmə strukturu və vibrasiya sönümləmə dizaynı yaşayış və ya səs-küyə həssas mühitlər üçün uyğun olan əməliyyat səs-küyünü azaldır.

Çevik quraşdırma üçün kompakt struktur - Modul dizayn dirəyə quraşdırılmış, yastıqda quraşdırılmış və ya yarımstansiya konfiqurasiyalarına imkan verir, məhdud məkan və ya açıq sahələrə uyğunlaşır.

Möhkəm qısaqapanmaya davamlılıq qabiliyyəti - Folqa tipli aşağı gərginlikli sarımlar və sərt rulon dəstək strukturları qəfil nasazlıq şəraitində mexaniki bütövlüyü təmin edir.

Asan quraşdırma və aşağı texniki xidmət - Standart qaldırıcı qapaqlar, əsas montaj delikləri və kabel giriş variantları yerində quraşdırmanı asanlaşdırır; tam möhürlənmiş dizayn müntəzəm təmiri minimuma endirir.

Ömür boyu dəstək ilə uzun xidmət müddəti - Ömrü boyu texniki dəstək və ehtiyat hissələrin mövcudluğu ilə dəstəklənən minimum 30 illik istismar müddəti üçün nəzərdə tutulmuşdur.

Gərginliyin tənzimlənməsi üçün çoxlu tıqqıltı diapazonu – ±5%, ±2×2,5% tıqqıltı seçimlərini təmin edərək, şəbəkə və ya yük dəyişikliklərinə cavab vermək üçün dəqiq gərginlik tənzimlənməsinə imkan verir.

Ekoloji cəhətdən təmiz izolyasiya mayeləri variantları - Ekoloji şüurlu tətbiqlər üçün təbii efir (bitki yağı) və ya yüksək yanğın nöqtəli izolyasiya mayeləri ilə mövcuddur.

Q&A: Key Step Up Transformer Insights

S: Step Up transformatoru nədir?

A: Gücləndirici transformator aşağı giriş gərginliyini daha yüksək çıxış gərginliyinə qədər artırır. Birincil sarğıda daha az növbə və ikincil sarımda daha çox növbə var. Bu tip transformator günəş fermaları və külək elektrik stansiyaları kimi bərpa olunan enerji sistemləri üçün vacibdir, burada yaradılan aşağı gərginlikli enerji şəbəkənin ötürülməsi üçün gücləndirilməlidir.

S: Bu gücləndirici transformator enerji səmərəliliyini necə artırır?

A: Transformatorumuz yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silisium poladdan istifadə edir və pilləli dövrəli birləşmə nüvəsi dizaynına malikdir. Bu, adi transformatorlarla müqayisədə histerezis və burulğan cərəyanı itkilərini əhəmiyyətli dərəcədə azaldır, yüksüzlük və yük itkilərini azaldır ki, bu da birbaşa əməliyyat xərclərini azaldır.

S: Yağa batırılmış soyutma sistemi sürətləndirici tətbiqlər üçün niyə vacibdir?

A: İzolyasiya edən yağ həm dielektrik gücü, həm də səmərəli istilik yayılmasını təmin edir. O, istiliyi nüvədən və sarımlardan çənin səthinə ötürür, hətta davamlı yüksək yük və ya yüksək temperatur şəraitində belə sabit işləməyi təmin edir.

S: Bu üç fazalı orta gərginlikli elektrik transformatorunu açıq havada istifadə etmək olarmı?

A: Bəli. Tam möhürlənmiş büzməli çən dizaynı daxili komponentləri rütubətdən, tozdan və korroziyalı mühitlərdən qoruyur və onu günəş elektrik stansiyaları, külək stansiyaları və sənaye yarımstansiyaları kimi açıq qurğular üçün ideal edir.

Xüsusiyyətlərin Üstünlükləri

Əhəmiyyətli dərəcədə azaldılmış əməliyyat xərcləri: Optimallaşdırılmış maqnit dövrə və az itkili materiallar enerji itkilərini azaldır, transformatorun istismar müddəti ərzində elektrik enerjisi xərclərini azaldır.

Yüksək Əməliyyat Etibarlılığı: Qabaqcıl qısaqapanmaya davamlı dizayn və təkmilləşdirilmiş izolyasiya sistemləri hətta şəbəkə dalğalanmaları və ya nasazlıq şəraitində belə sabit işləməyi təmin edir.

Aşağı Baxım Tələbləri: Tam möhürlənmiş struktur yağın dəyişdirilməsi ehtiyacını aradan qaldırır və yoxlama tezliyini azaldır, dayanma müddətini və texniki xidmət xərclərini minimuma endirir.

Yığcam və Uyğunlaşa bilən Dizayn: Modul strukturu məkan məhdud mühitlərdə çevik quraşdırmaya imkan verir, standartlaşdırılmış interfeyslər isə keçid qurğuları və idarəetmə sistemləri ilə inteqrasiyanı asanlaşdırır.

Məhsullar Ətraf Mühitə Uyğunlaşır

Vəziyyət	Spesifikasiya
Hündürlük	1000 metrdən çox deyil
Maksimum mühit temperaturu	+40°C
Minimum mühit temperaturu	-25°C
Maksimum aylıq orta nisbi rütubət	90% (20°C-də)
Quraşdırma sahəsinə tələblər	Yanğın və ya partlayış təhlükəsi yoxdur; minimum kimyəvi korroziya və ya vibrasiya ilə daxili və açıq istifadə üçün uyğundur

Tətbiq Ssenariləri

Bərpa Olunan Enerji Sistemləri: Günəş fermaları və külək elektrik stansiyaları üçün yaradılan aşağı gərginlikli enerjini şəbəkəyə qoşulma üçün orta gərginlik səviyyəsinə yüksəltmək üçün idealdır.

Sənaye Obyektləri: Generatorlardan və ya çeviricilərdən aşağı gərginlikli enerjinin paylanması üçün yüksəldilməli olduğu istehsalat zavodlarında və ağır sənaye sahələrində istifadə olunur.

İnfrastruktur Layihələri: Ehtiyat və ya əsas enerji sistemləri üçün etibarlı gərginliyin yüksəldilməsi tələb edən hava limanları, dəmir yolları və məlumat mərkəzləri üçün uyğundur.

Elektrik Stansiyaları: Uzun məsafələrə ötürülməsi üçün gərginliyin artırılması lazım olan kiçik miqyaslı elektrik stansiyalarında tətbiq edilir.

İstehsal təfərrüatları

Əsas Material və Proses

Gücləndirici transformatorların nüvəsi pilləli dövrəli birləşmə dizaynı ilə yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon poladdan istifadə etməklə qurulur. Maqnit axınının vahid paylanmasını təmin etmək, yüksüz itkiləri və maqnitləşmə cərəyanını minimuma endirmək üçün nüvə dəqiqliklə kəsilir və avtomatik yığılır.

Sarma quruluşu

Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar oksigensiz mis keçiricilərlə sarılır. Aşağı gərginlikli sarımlar uzununa yağ kanalları olan folqa və ya spiral quruluşdan istifadə edərək mexaniki gücü və qısaqapanmaya davamlılığı artırır.

İzolyasiya və Soyutma Sistemi

Yüksək keyfiyyətli mineral yağ və ya ekoloji cəhətdən təmiz yüksək yanğın nöqtəsi olan izolyasiya edən maye istifadə olunur. Yağ-kağız izolyasiya sistemi yüksək dielektrik gücü və uzunmüddətli etibarlılığı təmin edərək, qalıq rütubəti və havanı aradan qaldırmaq üçün vakuum qurutma və yağ doldurma proseslərindən keçir.

Tank və Sızdırmazlıq

Oluklu çən dizaynı konservatora ehtiyac olmadan istilik genişlənməsinin kompensasiyasını təmin edir. Tam möhürlənmiş struktur yağın oksidləşməsinin və nəmin daxil olmasının qarşısını alır, texniki xidmət tezliyini azaldır və yağın ömrünü uzadır.

Sual və Cavab: İstehsal və Keyfiyyət Təminatı

S: Üç Fazalı Yağlı Transformatorun qısaqapanmaya davamlılığını necə təmin edirsiniz?

A: Transformatorlarımız milli səviyyədə tanınmış laboratoriyalarda qısaqapanma sınağından keçir. Folqa sarımlarının, sərt rulon dayaqlarının və öz-özünə bağlanan bərkidicilərin birləşməsi strukturun qəfil nasazlıq şəraitində toxunulmaz qalmasını təmin edir.

S: Hansı keyfiyyət standartlarına əməl edirsiniz?

A: Bütün məhsullar IEC 60076, GB1094 və ISO 9001:2015 standartlarına uyğun olaraq hazırlanmış, istehsal edilmiş və sınaqdan keçirilmişdir. Hər bir bölmə çatdırılmadan əvvəl hərtərəfli gündəlik və tip testlərindən keçir.
