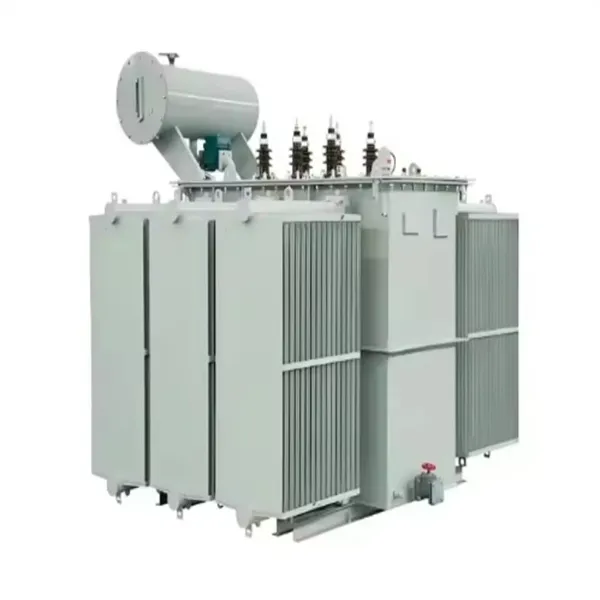

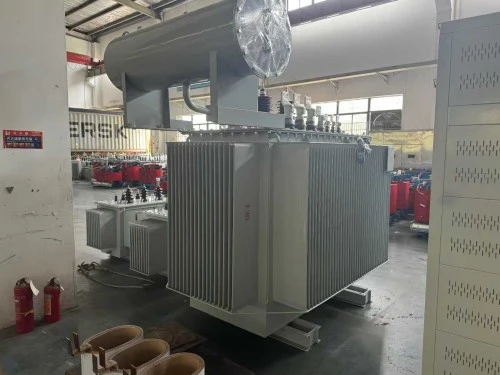

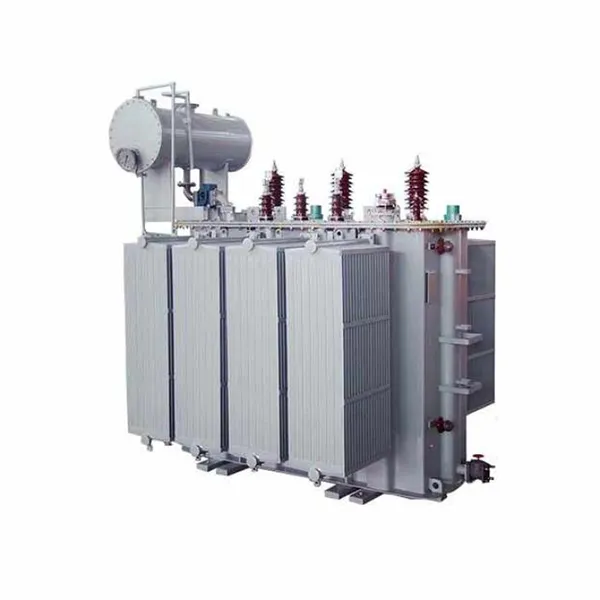

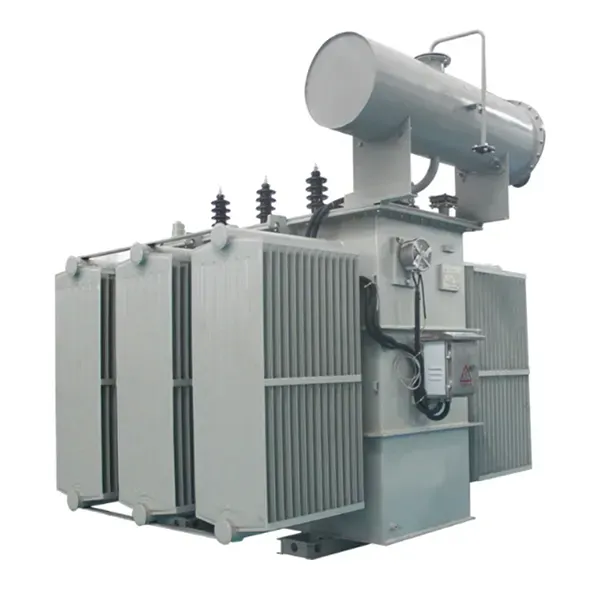

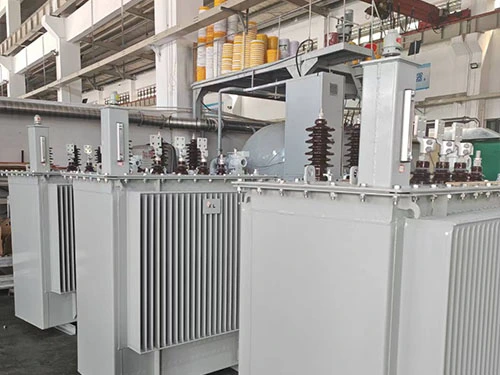

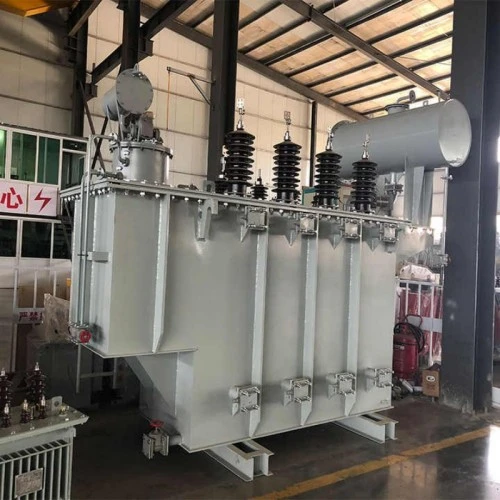

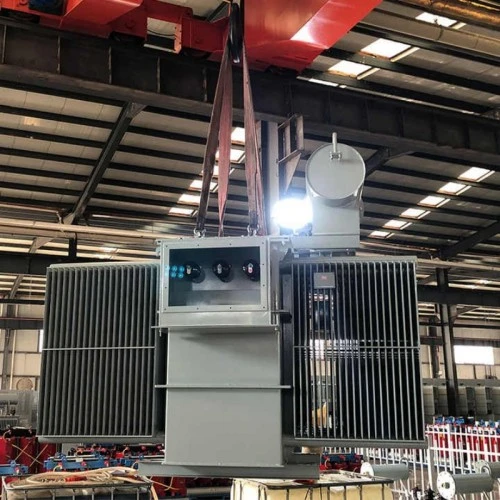

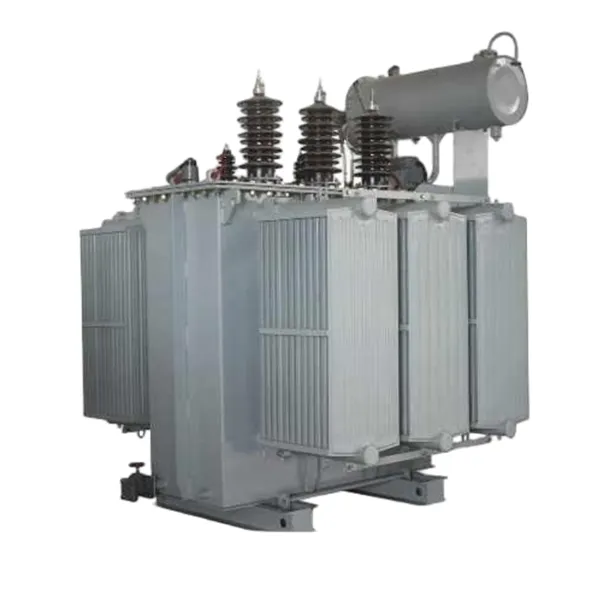

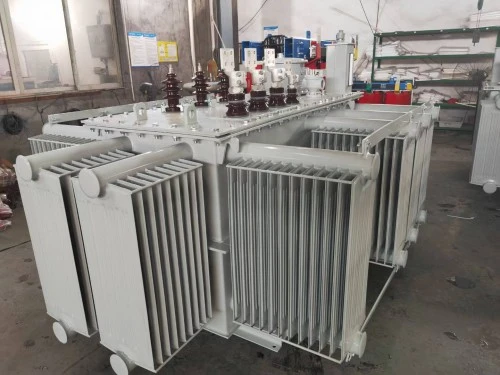

İki Sarma Tək Fazalı Yağlı ONAN Transformatoru

İki Sarımlı Tək Fazalı Yağlı ONAN Transformatoru ənənəvi, lakin yüksək etibarlı gücə çevrilmə texnologiyasının zirvəsini təmsil edir. AtLugao Power Co., Ltd.,biz başa düşürük ki, istənilən elektrik paylayıcı şəbəkənin əsası onun transformatorlarının möhkəmliyindədir. Bu model yüksək keçiriciliyə malik silikon polad nüvə ilə ayrılmış əsas və ikincil sarğı konfiqurasiyasından istifadə edərək iki fərqli elektrik dövrəsi arasında gərginliyi azaltmaq və ya artırmaq üçün xüsusi olaraq nəzərdə tutulmuşdur.

"ONAN" (Oil Natural Air Natural) işarəsi bu qurğunun təbii konveksiya prosesinə əsaslandığını bildirir. İzolyasiya yağı, qızdırıldığı zaman təbii şəkildə dövr edir, istilik enerjisini çən divarlarına ötürür, sonra isə ətraf havaya yayılır. Bu, xarici soyutma fanatlarına və ya nasoslara ehtiyacı aradan qaldırır, nəticədə yalnız səssiz deyil, həm də mexaniki nasazlığa əhəmiyyətli dərəcədə az meylli olan bir transformator əldə edilir.

Avtotransformatorlardan fərqli olaraq, iki dolamalı tək fazalı yağa batırılmış ONAN transformatorumuz əsas və ikinci tərəflər arasında tam elektrik izolyasiyasını təmin edir. Bu qalvanik izolyasiya təhlükəsizlik, harmonikləri effektiv şəkildə süzgəcdən keçirmək və həssas aşağı axın avadanlığını keçici dalğalardan qorumaq üçün vacibdir. İstər yüksək gərginlikli ötürücü yarımstansiyalar üçün, istərsə də kommersiya kompleksləri üçün xidmət giriş transformatoru kimi istifadə olunsun, bu qurğu müstəsna qısaqapanmaya davamlılıq qabiliyyətinə və istilik performansına zəmanət verir.

Məhsul Parametri (Spesifikasiya)

Lugao Power Co., Ltd xüsusi şəbəkə tələblərinə cavab vermək üçün bu qurğuları yüksək dərəcədə fərdiləşdirmə ilə istehsal edir. Aşağıda standart texniki xüsusiyyətlər verilmişdir:

Məhsulun Xüsusiyyəti və Tətbiqi

S: Niyə avtomatik transformator əvəzinə İki Sarma dizaynını seçirsiniz?

1. HV və LV sxemləri arasında fiziki və elektrik izolyasiyasını təmin edir.

2. Dalğaların (məsələn, ildırım) ikinci dərəcəli tərəfə keçməsinin qarşısını alır.

3. Yaşayış, sənaye nəzarəti və tibb müəssisələrində təhlükəsizlik üçün vacibdir.

4. Dəyişən yüklər altında daha yaxşı gərginlik tənzimləməsini təklif edir.

S: Nə üçün məcburi soyutma əvəzinə ONAN soyutma istifadə olunur?

1. Hərəkət edən hissələr yoxdur (ventilatorlar, nasoslar yoxdur) - köməkçi sistemin nasazlığı riski sıfırdır.

2. Məhdud texniki xidmətə çıxışı olan uzaq yerlər üçün idealdır.

3. Sakit işləmə - səs-küyə həssas mühitlər üçün uyğundur.

4. Ömür müddəti çox vaxt minimal müdaxilə ilə 25 ildən çox olur.

S: Lugao Power əsas və sarım keyfiyyətini necə təmin edir?

1. Mərhələli nüvə konstruksiyası ilə CRGO silikon poladdan istifadə edir.

2. Standart yığılmış nüvələrlə müqayisədə yüksüz itkiləri təxminən 20% azaldır.

3. Yüksək keçiriciliyə malik mis və ya alüminiumdan olan sarımlar, bərabər şəkildə sarılır.

4. Hər bir qurğu zavoddan çıxmazdan əvvəl istiliklə işləmə və induksiya olunmuş həddindən artıq gərginlik sınaqlarından keçir.

Xüsusi tətbiq ssenariləri

1. Kənd Təsərrüfatlarının Paylanması: Kənd təsərrüfatı nasoslarına və uzaq fermalara elektrik xətlərinin uzadılması.

2. Dəmiryolu Siqnalizasiyası: Yol kənarındakı avadanlıq üçün etibarlı enerji təchizatı.

3. Yaşayış kompleksləri: Tək ailəli evlər və ya çoxmərtəbəli bina xidmətləri üçün orta gərginliyin 120V/240V səviyyəsinə endirilməsi.

4. Sənaye İşıqlandırması: Ağır sənaye işıqlandırma şəbəkələrini gücləndirmək.

5. Yenilənə bilən İnteqrasiya: Günəş enerjisi çeviriciləri ilə izolyasiya edilmiş birfazalı yükləri qidalandırmaq üçün birləşmə.

İstehsal təfərrüatları

1. Özək və Sarma Konstruksiyası

İki Dolaqlı Tək Fazalı Yağlı ONAN Transformatorun ürəyi onun nüvəsində yerləşir. Lugao Power yüksək keçiricilik qabiliyyətinə malik CRGO poladdan hazırlanmış dəqiq kəsilmiş, yumşaldılmış nüvədən istifadə edir. Bu dizayn hava boşluğunu minimuma endirir, maqnitləşmə cərəyanını və səs-küyü əhəmiyyətli dərəcədə azaldır. Sargılar konsentrik şəkildə yerləşdirilir - LV sarğı nüvəyə daha yaxın yerləşdirilir, HV sarğı ətrafına sarılır. Bu tənzimləmə elektromaqnit birləşməsini və mexaniki gücü optimallaşdırır.

2. İzolyasiya və Tank

Biz həm dielektrik izolyator, həm də soyuducu mühit rolunu oynayan yüksək dərəcəli transformator yağından (istəyə görə Mineral Yağ və ya Təbii Ester) istifadə edirik. Tank ağır poladdan hazırlanmışdır, beş mərhələli səth emal prosesi ilə örtülmüşdür: yağdan təmizlənmə, fosfatlaşdırma, astarlama, aralıq örtük və ultrabənövşəyi şüalara davamlı boyanın son qatı. Bu, sahil və ya rütubətli mühitlərdə korroziyaya qarşı müqaviməti təmin edir.

3. Quality Assurance and Certifications

Hər bir vahid ISO 9001:2015 standartlarına uyğun istehsal olunur. Test protokollarımıza aşağıdakılar daxildir:

1. Rutin Testlər: Sarma müqavimətinin ölçülməsi, gərginlik nisbəti testi, yüksüz itki və cərəyan ölçüləri, qısaqapanma empedansı və dielektrik testləri.

2. Növ Testləri: Temperatur artımı testi, ildırım impuls testi (LI) və qısaqapanmaya tab gətirmə qabiliyyəti testi.

3. Transformatorlarımızın beynəlxalq bazarlarda qəbul edilməsini təmin edərək, IEC 60076 və ANSI/IEEE C57.12.00 kimi qlobal standartlara cavab verən sertifikatlara sahibik.

Niyə Lugao Power seçməlisiniz? (Rəqiblərin müqayisəsi)

İki Dolamalı Tək Fazalı Yağlı ONAN Transformatoru satın alarkən, bazar material keyfiyyətinə güzəştə gedən ucuz variantlarla doyurulur. Lugao Power Co., Ltd-nin fərqli olmasının səbəbi budur:

Öhdəliyimiz: Biz təkcə transformator satmırıq; mühəndis həllər təqdim edirik. Texniki komandamız empedans hesablamaları, kran dəyişdirici konfiqurasiyaları və quraşdırma təlimatları ilə kömək edir. Lugao Power ilə siz azaldılmış texniki xidmət ehtiyacları və daha yüksək enerji səmərəliliyi sayəsində ardıcıl olaraq daha aşağı ümumi sahiblik dəyərini (TCO) təmin edən İki Sarmalı Tək Fazalı Yağlı ONAN Transformatoru alırsınız.

Tətbiq nümunəsi: Kəndlərin Elektrikləşdirilməsi Layihəsi

2024-cü ilin ikinci rübündə Cənub-Şərqi Asiyada bir bələdiyyə kommunal müəssisəsi ildırım çaxması səbəbindən idxal edilən quru tipli transformatorların tez-tez sıradan çıxması ilə üzləşdi. Onlar Lugao Power şirkətinin iki dolaqlı tək fazalı yağa batırılmış ONAN transformator qurğularına (50 kVA, 11kV/230V) keçdilər.

Nəticələr:

1. Azaldılmış uğursuzluq dərəcəsi: iki musson mövsümü ərzində 0% uğursuzluq dərəcəsi.

2. İstilik Performansı: ONAN soyutma dolama temperaturlarını 90% yük altında əvvəlki qurğulardan 15°C aşağı saxladı.

3. Texniki qulluq: Kommunal güclü neft mühafizəsi sistemi sayəsində sıfır texniki müdaxilə barədə məlumat verdi.

Qablaşdırma və Göndərmə

Logistikanın istehsal qədər kritik ola biləcəyini başa düşən Lugao Power, hər iki sarğılı tək fazalı yağa batırılmış ONAN transformatorunun qlobal tranzit üçün qablaşdırılmasını təmin edir.

Qablaşdırma: Vahidlər yüksək keyfiyyətli izolyasiya yağı ilə doldurularaq göndərilir. Biz ixrac üçün taxta yeşiklərdən (ISPM 15 sertifikatlı) və ya qoruyucu sarğı ilə polad çərçivələrdən istifadə edirik. Tranzit zədələnməsinin qarşısını almaq üçün gərginlik qoruyucuları və kollar ayrıca amortizator köpükdə qablaşdırılır.

Sənədləşdirmə: Hər bir göndərmə hərtərəfli təlimat, sınaq hesabatları və quraşdırma diaqramlarından ibarətdir.

Təqdimat vaxtı: Standart vahidlər 20--25 iş günü ərzində mövcuddur. Xüsusi sifarişlər 30--35 gün tələb edir.

Yükləmə limanı: Ningbo.

Tez-tez verilən suallar (FAQ)

S1: Bu transformator həddindən artıq temperaturda açıq havada istifadə edilə bilərmi?

A: Mütləq. ONAN soyutma sistemi -25°C ilə +50°C arasında dəyişən mühit temperaturlarını idarə etmək üçün nəzərdə tutulmuşdur. Ekstremal mühitlər üçün (səhra və ya arktik) Lugao Power yağ həcmini və tank radiatorunun dizaynını müvafiq olaraq tənzimləyə bilər. Güclü çən örtüyü UV və rütubətə davamlılığı təmin edərək, İki Dolamalı Tək Fazalı Yağlı ONAN Transformatoru dirəyə montaj və ya yer səviyyəsində açıq qurğular üçün ideal hala gətirir.

2-ci sual: Bu transformatorun tipik ömrü nə qədərdir?

A: Düzgün quraşdırma və dövri yağ sınaqları ilə istismar müddəti adətən 25 ilə 30 il arasında olur. Nüvə və sarımlar nominal yük şəraitində 30 illik izolyasiya müddətinə imkan verən istilik sinfi ilə dizayn edilmişdir. Lugao Power uzadılmış xidmət müqavilələri ilə standart 5 illik istehsal zəmanəti təklif edir.

S3: Gərginliyin tənzimlənməsi üçün kran dəyişdiriciləri təmin edirsinizmi?

A: Bəli. Biz tətbiqdən asılı olaraq həm Off-Circuit Tap Changers (OCTC) həm də On-Load Tap Changers (OLTC) təklif edirik. Standart paylama üçün şəbəkə dalğalanmalarını tənzimləmək üçün enerjisiz kranları (+/- 2,5% və ya 5%) birləşdiririk. Əgər siz sabit gərginlik tələb edən həssas sənaye avadanlığı üçün iki sarğılı tək fazalı yağa batırılmış ONAN transformatoru alırsınızsa, biz OLTC sistemi quraşdıra bilərik.

5-ci sual: Standart transformatorla təklif etdiyiniz "Ağır Yük" variantı arasında nə fərq var?

A: Standart bölmələrimiz kommersiya və ümumi yaşayış üçün tikilir. Bizim "Heavy Duty" variantımızİki Sarma Tək Fazalı Yağlı ONAN Transformatoruqısa müddət ərzində 150%-ə qədər tsiklik yüklənmələrə tab gətirmək üçün artan mis kəsiyi, gücləndirilmiş əsas boyunduruğu və daha yüksək dərəcəli izolyasiya yağı (Təbii Ester) xüsusiyyətləri. Bu, başlanğıc cərəyanların yüksək olduğu qaynaq tətbiqləri, mədən avadanlığı və ya kənd təsərrüfatı yükləri üçün idealdır.

Bu gün Lugao Power Co., Ltd ilə əlaqə saxlayın

Elektrik şəbəkənizin davamlılığını təmin edin. İki Sarmalı Tək Fazalı Yağlı ONAN Transformatorumuzun davamlılığını, səmərəliliyini və təhlükəsizliyini seçin. Kotirovkalar, texniki təsvirlər və ya toplu sifariş endirimləri üçün aşağıdakı sorğu formasından istifadə edin.
