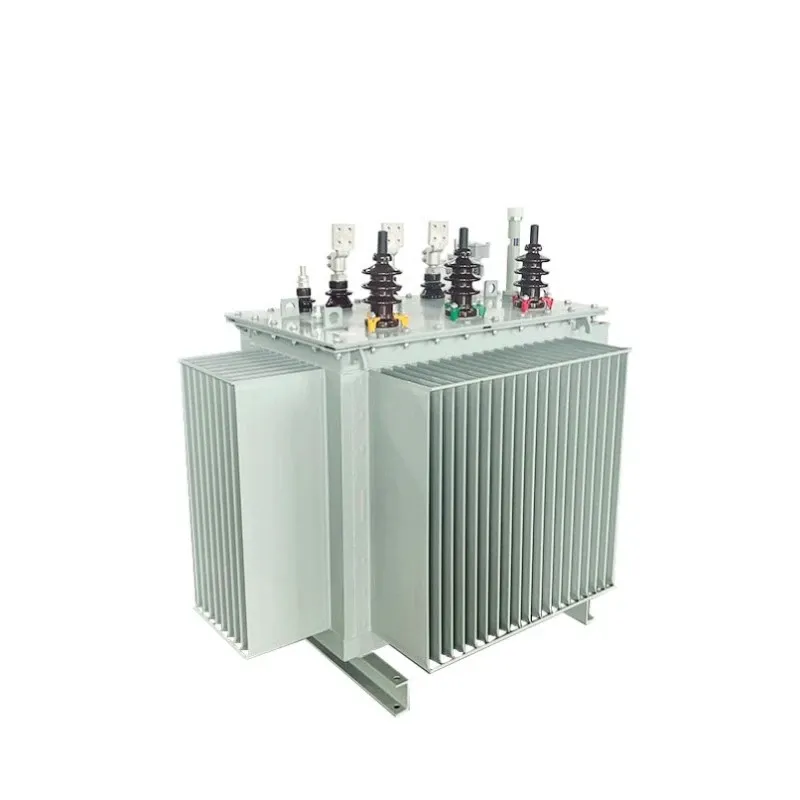

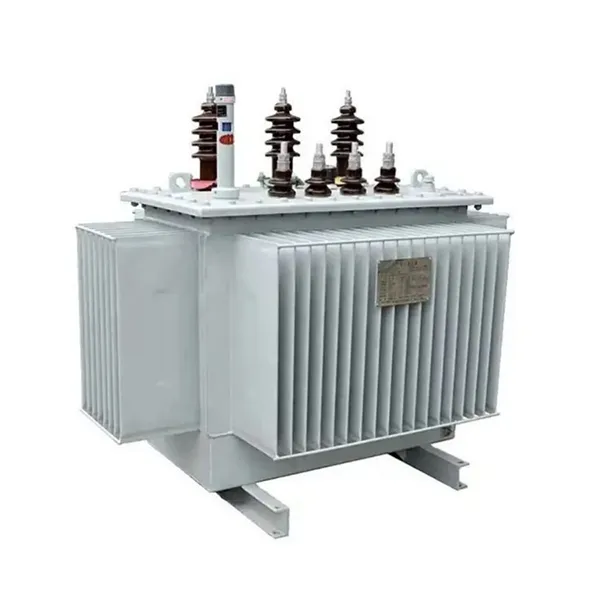

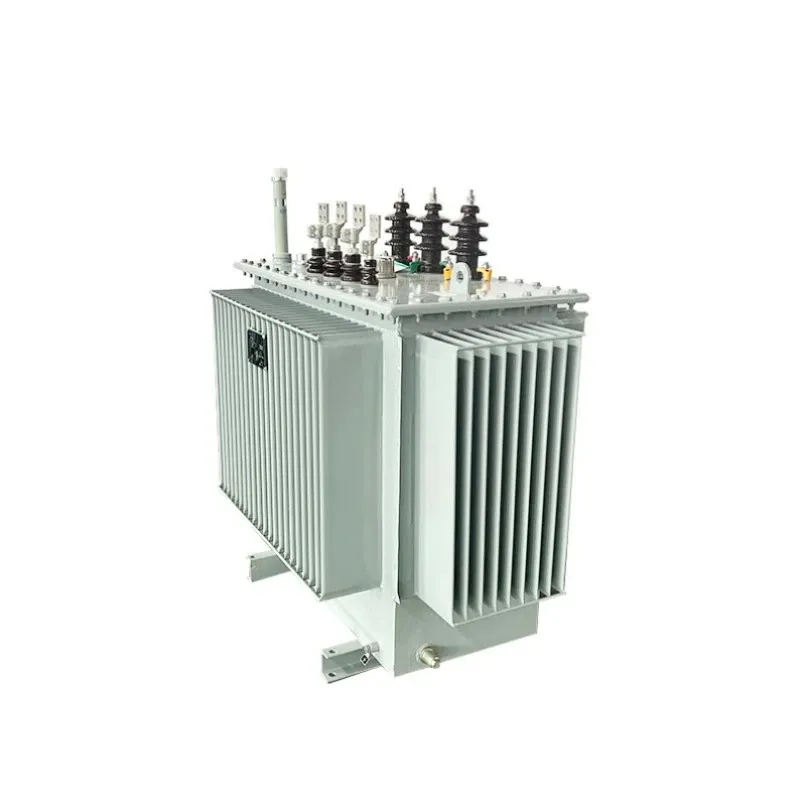

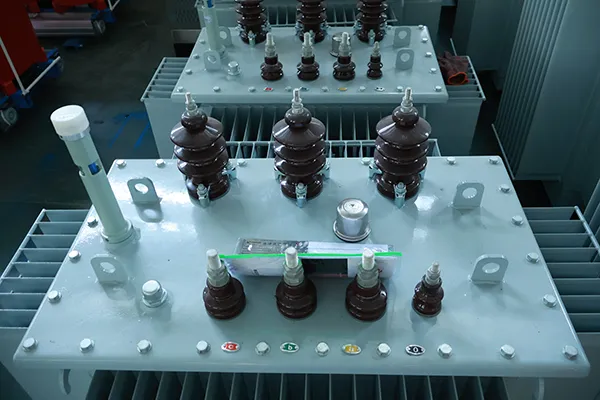

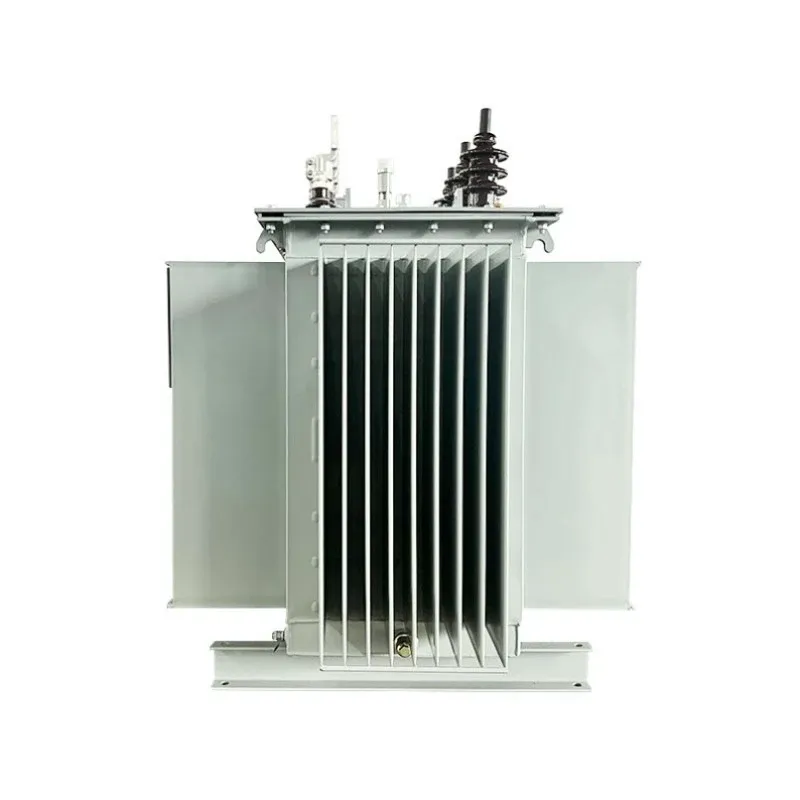

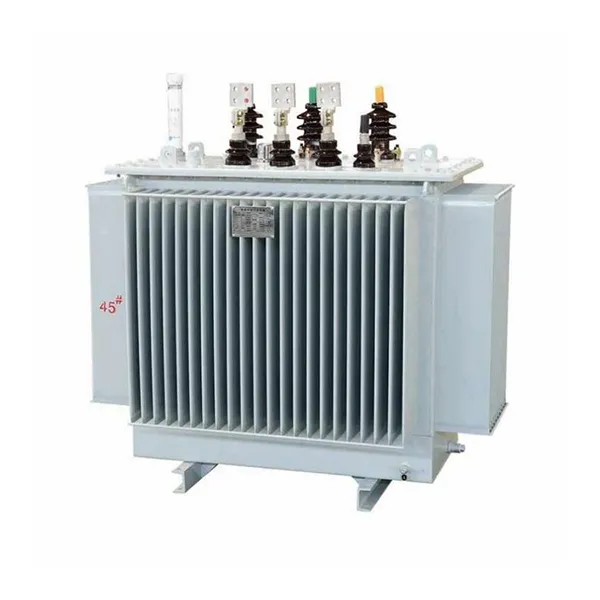

Yüksək tezlikli yağla soyudulan elektrik transformatoru

Lugao Power tərəfindən yüksək tezlikli yağla soyudulmuş elektrik transformatoru xüsusi olaraq 1kHz-dən 20kHz-ə qədər tezliklərdə işləmək üçün hazırlanmışdır ki, bu da müasir PWM çeviriciləri, induksiya istilik avadanlığı və elektrik avtomobil doldurma stansiyaları üçün kritik tələbdir. Daha yüksək tezliklərdə həddindən artıq nüvə itkilərindən əziyyət çəkən standart 50/60Hz transformatorlardan fərqli olaraq, bölmələrimiz xüsusi yağa batırılmış soyutma sistemi ilə birlikdə qabaqcıl amorf ərintisi və ya taxıl yönümlü silikon polad nüvələrdən istifadə edir.

Bu dizayn yüksək tezlikli əməliyyatda ümumi olan "dəri effekti" və yaxınlıq effekti itkilərini effektiv şəkildə idarə edir. Yağ yalnız üstün dielektrik izolyator kimi çıxış etmir, yüksək gərginliyə davamlılıq qabiliyyətini təmin edir, həm də özəkdən və sarımlardan istiliyi səmərəli şəkildə dağıtır. Bu, kompakt yer, daha yüksək güc-çəki nisbəti və sərt ekoloji şəraitdə müstəsna etibarlılıq ilə nəticələnir.

Məhsul Parametrləri (Spesifikasiya)

Texniki komandamız sizin xüsusi tələblərinizə əsasən fərdiləşdirə bilər. Aşağıda yüksək tezlikli yağla soyudulmuş elektrik transformatoru üçün standart diapazonlar verilmişdir:

Məhsul Xüsusiyyətləri və Tətbiq (Sual və Cavab Formatı)

S: Niyə yüksək tezlikli tətbiqlər üçün hava soyutma əvəzinə yağlı soyutma seçməlisiniz?

Cavab: Yüksək tezlikli əməliyyat "Dəri effekti" yaradır, burada cərəyan keçiricinin səthində axaraq, intensiv lokallaşdırılmış istilik yaradır. Kompakt dizaynlar üçün havanın soyudulması çox vaxt qeyri-kafi olur. Yağla soyudulmuş məhlulumuz sarımları yüksək dielektrik maye ilə əhatə edir və istilik havadan 10 dəfə daha səmərəlidir. Bu, qaynar nöqtələrin qarşısını alır, izolyasiyanın ömrünü uzadır və Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatoruna hətta 50°C ətraf mühitdə belə 100% iş dövriyyəsini saxlamağa imkan verir.

S: Lugao Power yüksək tezliklərdə "parazitar tutum" problemini necə həll edir?

A: Bu kritik ağrı nöqtəsidir. Yüksək tezlik parazitar tutumu artırır, EMI səs-küyünə və sürücünün nasazlığına səbəb olur. Lugao Power Co., Ltd.-də biz yağa batırılmaya xas olan DMD (Dacron Mylar Dacron) izolyasiya maneəsi ilə birlikdə xüsusi interleaved sarma texnikasından istifadə edirik. Bu, təmiz keçid dalğa formalarını təmin edərək, standart təbəqə yara dizaynları ilə müqayisədə parazitar tutumu təxminən 30% azaldır.

S: Bu xüsusi yağla soyudulmuş yüksək tezlikli model hansı sənaye sahələrində istifadə olunur?

A: Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatoru çətin şəraitdə üstündür.

1. Bərpa olunan Enerji: Külək çeviriciləri və Günəş PV çeviriciləri (şəbəkə izolyasiyası).

2. Dəniz və Dərin Dəniz: ROV-lər və gəmi gücü (duz spreyi və vibrasiya daimidir).

3. Elektrik enerjisinin doldurulması: Kompakt ayaq izləri tələb edən yüksək güclü bortdan kənar sürətli şarj cihazları.

4. Dəmir yolları: Sürətli qatarlar üçün köməkçi enerji təchizatı.

S: Yağa qulluq qrafiki necədir?

A: Minimal. Qövs səbəbiylə yağı pisləşdirən standart güc transformatorlarından fərqli olaraq, bizim yüksək tezlikli qurğularımız daha aşağı sabit vəziyyət axını ilə işləyir. Biz hər il dielektrik müqavimət testini tövsiyə edirik, lakin möhürlənmiş, oksigensiz konstruksiyaya görə yağ adətən 10+ il davam edir.

İstehsal təfərrüatları və keyfiyyət təminatı

Əsas İstehsalat

Silikon poladda çapıqların < 0,02 mm olmasını təmin etmək üçün ZDKH-75 yüksək sürətli dilmə xətlərindən istifadə edirik. Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatoru üçün bu dəqiqlik yüksək keçid sürətlərində burulğan cərəyanı itkilərini azaltmaq üçün çox vacibdir.

Sarma və Montaj

Dəqiq gərginliyi təmin etmək üçün sarımlar CNC ilə idarə olunan maşınlarda istehsal olunur. Dolamadan sonra hər bir qurğu yağ daxil edilməzdən əvvəl vakuum təzyiqi emprenye (VPI) prosesindən keçir. Bu, selüloz izolyasiyasından bütün nəmi çıxarır, əməliyyat zamanı hidrogen qazının çıxarılmasının qarşısını alır.

"Lugao" Müqayisə Üstünlüyü

Niyə Lugao Power Co., Ltd.-ni seçməlisiniz?

Biz sadəcə bir fabrik deyilik; biz həll təminatçısıyıq. Bir çox təchizatçı "yüksək gərginlikli" və ya "quru tipli" qurğular təklif etsə də, çox az adam Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatorunun dizaynının fizikasını mənimsəyir. Qısaqapanma və istiliklə işləmə testləri daxil olmaqla tam tip test hesabatları təqdim edirik. Logistika komandamız qlobal dəniz/hava daşımaları üçün peşəkar qablaşdırma (ISO 6583 sertifikatlı taxta + amortizatorlar) təmin edir.

Müştəri Satınalmaları ilə bağlı tez-tez verilən suallar

S1: Mənim IGBT keçid dövrəmə uyğun empedansı fərdiləşdirə bilərsinizmi?

A: Bəli. Biz sızma endüktansını dəqiq tənzimləyirik. Sadəcə keçid tezliyini (məsələn, 16 kHz) və topologiyanı (Full-bridge/LLC) təmin edin və biz Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatorunu uyğunlaşdırmaq üçün dizayn edəcəyik.

Q2: MOQ nədir?

A: Bir parça. Kütləvi istehsaldan əvvəl prototiplərin hazırlanmasını və kiçik partiyalı pilot layihələri dəstəkləyirik.

3-cü sual: Tranzit zamanı neft sızmasının qarşısını necə alırsınız?

A: Tercihinizdən asılı olaraq bölmələri "quru" (yağ ayrı) və ya "doldurulmuş" göndəririk. Doldurulduğu təqdirdə, göndərilməzdən əvvəl sıfır təzyiq düşməsini yoxlamaq üçün çənə 12 saat ərzində quru hava ilə 0,03MPa təzyiq göstəririk.

S4: Sınaq üçün nümunələr təqdim edirsiniz?

A: Mütləq. Müştərilərimizi mövcud təchizatçılarla müqayisədə səmərəlilik göstəricilərimizi sınaqdan keçirməyə təşviq edirik. Əminik ki, Yüksək Tezlikli Yağla Soyudulmuş Elektrik Transformatoru istilik görüntüləmə testlərində standart vahidləri üstələyir.

Transformatorların dizaynı və sınaqları aşağıdakı standartlara uyğun olmalıdır:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Güc Transformatorları》

GB/T6451-2015 《Yağa batırılmış güc transformatorları üçün spesifikasiya və texniki tələblər》

JB/T3837-2010 《Transformator məhsulları üçün tip təyinatlarının tərtib edilməsi metodu》

GB/T311.1-3.11-97 《Yüksək Gərginlikli Ötürmə və Transformasiya Avadanlıqları üçün İzolyasiya Koordinasiyası və Yüksək Gərginlik Sınaq Texnikaları》

GB10237-88 《Güc transformatorları üçün izolyasiya səviyyələri və dielektrik sınaqları—xarici izolyasiya hava boşluqları》

GB7595-87 《Xidmətdə Transformator Yağı üçün Keyfiyyət Standartı》

GB7328-87 《Transformerlər üçün səs səviyyəsinin ölçülməsi》

GB7534-87 《Qismən boşalmanın ölçülməsi》

GB/T15164-94 《Yağa batırılmış güc transformatorları üçün yükləmə təlimatı》

DL/T586-95 《Enerji Avadanlıqları İstifadəçilərinin İstehsalına Nəzarət üzrə Texniki Təlimat》

GB/T311.1-3.11-97 《Yüksək Gərginlikli Ötürmə və Transformasiya Avadanlıqları üçün İzolyasiya Koordinasiyası və Yüksək Gərginlik Sınaq Texnikaları》

GB2536-1990 《Transformator yağı》

JB/T56011-92 《Yağa batırılmış güc transformatorları üçün məhsul keyfiyyətinin təsnifatı》

ZBK41005-89 《6-220KV Transformatorların Səs Səviyyəsi》
