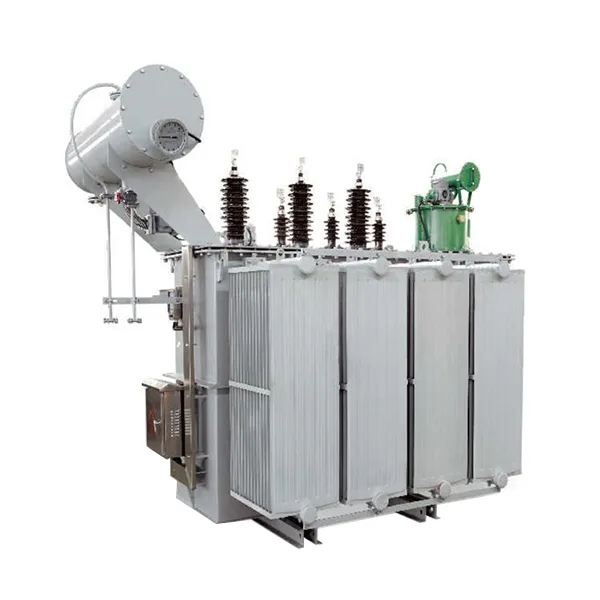

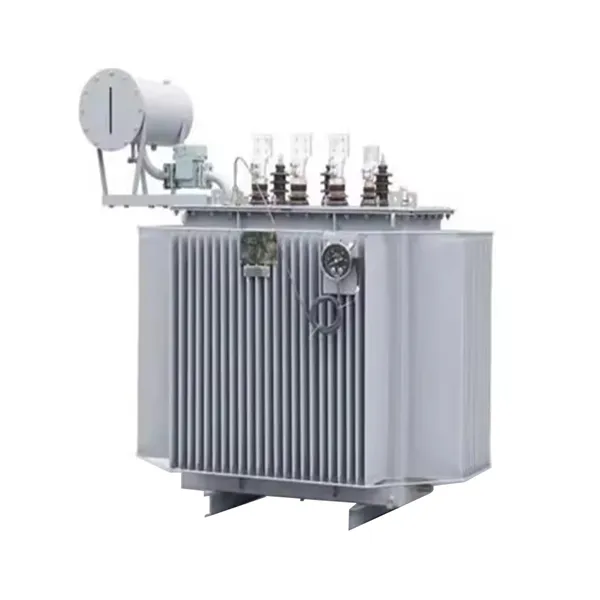

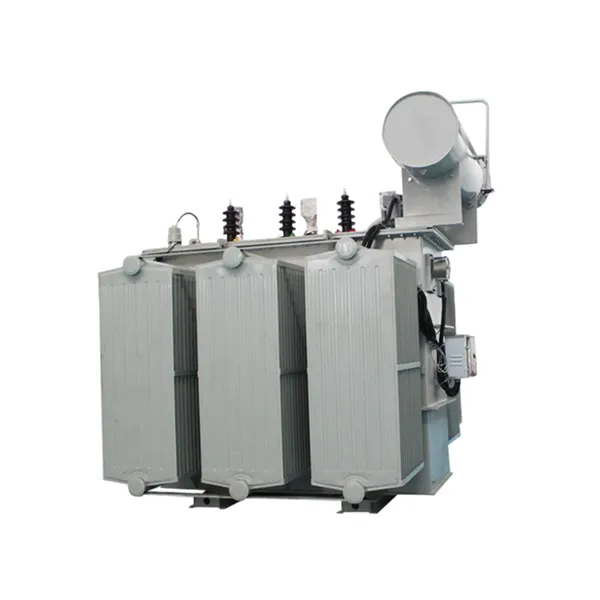

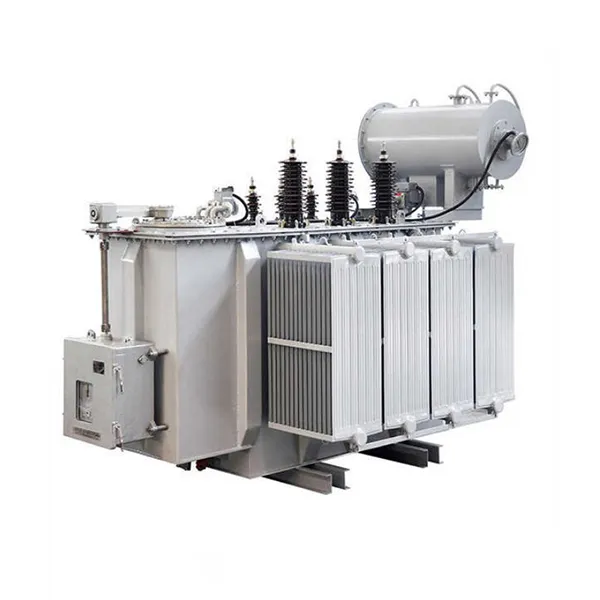

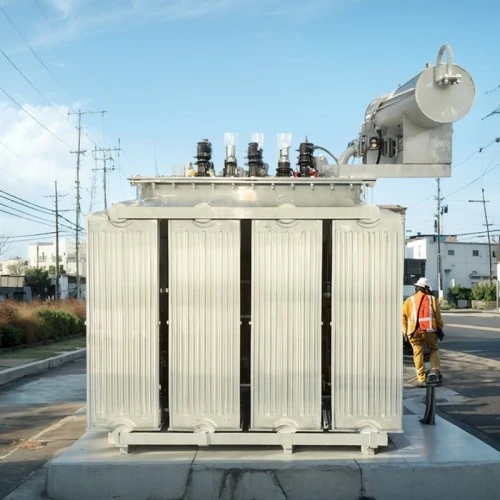

500kva Yağlı Xarici Yüksək Gərginlik Transformatoru

500kVA gücündə qiymətləndirilən bu üç fazalı yağa batırılmış açıq hava yüksək gərginlikli transformator 10kV və ya 35kV kimi yüksək gərginlikləri 0,4kV kimi aşağı gərginlik səviyyələrinə endirmək üçün nəzərdə tutulmuşdur ki, bu da onu terminal paylama sistemləri üçün ideal edir. Transformator yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon poladdan pilləli dövrəli birləşmə dizaynına malik olan, histerezisi və burulğan cərəyanı itkilərini effektiv şəkildə azaldan özə malikdir. Yüksüz itki dəyərləri milli standartlardan əhəmiyyətli dərəcədə üstündür.

Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar oksigensiz mis keçiricilərdən hazırlanır. Aşağı gərginlikli sarğı uzununa yağ kanalları ilə folqa sarğı konfiqurasiyasını qəbul edir, mexaniki gücü və qısaqapanmaya davamlılığı əhəmiyyətli dərəcədə yaxşılaşdırır. Tam möhürlənmiş büzməli çən dizaynı yağın həcminin dəyişməsini avtomatik kompensasiya edərkən əla istilik yayılmasını təmin edir. Bu dizayn izolyasiya yağının ətraf hava ilə təmasının qarşısını alır, yağın oksidləşməsini və nəmin daxil olmasını aradan qaldırır və bununla da xidmət müddətini uzadır.

Yağa batırılmış transformator şəbəkədə gərginlik dəyişmələrinə uyğunlaşmaq üçün çoxlu vurma diapazonunu (±5%, ±2×2,5%) dəstəkləyir. Onun yığcam, möhkəm konstruksiyası dirəyə quraşdırılmış, platforma və ya yer səviyyəsindəki açıq qurğulara uyğun gəlir və müxtəlif iqlim şəraitində etibarlı performansı təmin edir.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

Yüksək Enerji Effektivliyi: Yüksək keçiriciliyə malik silikon poladdan və optimallaşdırılmış əsas strukturdan istifadə edərək, adi məhsullarla müqayisədə yüksüz itkiləri 15%-dən çox azaldır və avadanlığın istismar müddəti ərzində ölçülə bilən enerjiyə qənaət edir.

Tamamilə möhürlənmiş konstruksiya: Oluklu çən dizaynı konservatora ehtiyacı aradan qaldırır, yağın oksidləşməsinin və nəmin udulmasının qarşısını alır, baxımsız işləməyə imkan verir.

Üstün Hava Müqaviməti: -25°C ilə +40°C arasında dəyişən mühit temperaturlarında və 1000 metrə qədər yüksəkliklərdə etibarlı şəkildə işləyir. IP54 mühafizəsi toz və yağışa qarşı müqaviməti təmin edir.

Yüksək Qısa Qapanmaya Dayanma Qabiliyyəti: Sargılar şəbəkənin nasazlıqları zamanı təhlükəsizliyi təmin etmək üçün qısaqapanma təsir testlərindən keçərək möhkəm sıxma sistemi ilə mexaniki şəkildə gücləndirilir.

Çevik Quraşdırma: Kompakt ölçülər həm şəhər, həm də kənd ərazi məhdudiyyətlərinə uyğunlaşaraq dirəyə quraşdırılmış, platforma və ya yer səviyyəsində quraşdırmanı dəstəkləyir.

Əsas Tətbiq Ssenariləri

Urban Power Distribution Networks: Suitable for residential areas, commercial districts, and industrial parks where reliable terminal distribution is required.

Sənaye Obyektləri: Dəyişən yükləri rahatlıqla idarə edərək, istehsal zavodlarını, emal xətlərini və ağır maşınları sabit aşağı gərginlikli enerji ilə təmin edir.

Bərpa Olunan Enerji Layihələri: Xarici mühitə güclü uyğunlaşma qabiliyyətinə malik, gücləndirici və ya paylayıcı proqramlar üçün fotovoltaik və külək enerjisi istehsal sistemlərində geniş istifadə olunur.

İnfrastrukturun tikintisi: Yüksək enerji təchizatı etibarlılığının vacib olduğu hava limanlarında, metro sistemlərində, xəstəxanalarda və məlumat mərkəzlərində yerləşdirilir.

Müvəqqəti və Fövqəladə Enerji Təchizatı: Kompakt və daşına bilən dizayn onu müvəqqəti yarımstansiyalar və ya təcili təmir ssenariləri üçün ideal edir.

İstehsal təfərrüatları

Əsas Material və İstehsal Prosesi

Özək 45° pilləli dövrə birləşmə dizaynı ilə yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon poladdan istifadə etməklə istehsal olunur. Əsas laminasiyalar dəqiqliklə kəsilir və sıx birləşmələri və vahid maqnit yollarını təmin etmək üçün avtomatik olaraq yığılır. Nüvə yarı quru şüşə lentlə etibarlı şəkildə bağlanır, vibrasiya və səs-küyü minimuma endirərək, yüksüz itkiləri azaldır.

Sarma quruluşu

Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar yüksək elektrik keçiriciliyi və aşağı müqavimət itkiləri təklif edən oksigensiz mis keçiricilərdən istifadə edərək sarılır. Aşağı gərginlikli sarğı, vahid təbəqələrarası izolyasiya və uzununa yağ kanalları ilə folqa sarğı konfiqurasiyasını qəbul edir, mexaniki gücü və qısaqapanmaya tab gətirmə qabiliyyətini əhəmiyyətli dərəcədə artırır.

İzolyasiya və Soyutma Sistemi

Yüksək keyfiyyətli mineral izolyasiya yağı həm dielektrik mühit, həm də soyuducu kimi xidmət edir, əla kimyəvi dayanıqlıq və dielektrik müqavimətini təmin edir. Yağ-kağız izolyasiya sistemi qalıq rütubəti və hava qabarcıqlarını aradan qaldırmaq üçün ciddi vakuum qurutma və yağ doldurma proseslərindən keçir, qismən boşalma başlanğıc gərginliyini standart tələblərdən xeyli yuxarı təmin edir.

Tank və Sızdırmazlıq Quruluşu

Tank həm istilik yayılmasını, həm də termal genişlənmə kompensasiyasını təmin edən, xarici konservatora ehtiyacı aradan qaldıran büzməli panel dizaynına malikdir. Tam möhürlənmiş struktur yağın oksidləşməsinin və rütubətin daxil olmasının qarşısını alır, transformatorun istismar müddəti ərzində baxımsız işləməsini təmin edir. Təzyiq relyef klapan və yağ səviyyəsinin göstəricisi standart təhlükəsizlik elementləri kimi təqdim olunur.

Keyfiyyət və Test Təminatı

Hər biri yağlı açıq yüksək gərginlikli transformator Çatdırılmadan əvvəl yüksüz itki və yük itkisi ölçmələri, qısaqapanma empedansı testləri, induksiya edilmiş həddindən artıq gərginliyə tab gətirmə testləri, qismən boşalma testləri və ildırım impuls testləri daxil olmaqla hərtərəfli müntəzəm və tip testlərindən keçir. Bütün əsas fəaliyyət göstəriciləri həm milli standartların, həm də IEC spesifikasiyalarının tələblərini üstələyir və mürəkkəb sahə şəraitində uzunmüddətli sabit işləməyi təmin edir.

Sual və Cavab: Əsas Məhsul Təhlilləri

S1: 500kVA yağa batırılmış açıq hava yüksək gərginlikli transformator nədir və harada istifadə olunur?

A: Bu transformator 10kV və ya 35kV kimi yüksək gərginlikləri 500kVA tutumlu 0,4kV kimi aşağı gərginlik səviyyələrinə endirir. Şəhər paylama şəbəkələrində, sənaye parklarında, bərpa olunan enerji layihələrində və açıq quraşdırma və uzunmüddətli etibarlılığın vacib olduğu infrastruktur tətbiqlərində geniş istifadə olunur.

S2: Bu transformatoru enerjiyə qənaət edən nədir?

A: Enerji səmərəliliyi yüksək keçiriciliyə malik taxıl yönümlü silikon poladdan və optimallaşdırılmış əsas birləşmə dizaynından istifadə etməklə əldə edilir. Bu xüsusiyyətlər adi məhsullarla müqayisədə yüksüz itkiləri 15%-dən çox azaldır ki, bu da transformatorun istismar müddəti ərzində elektrik enerjisinə əhəmiyyətli qənaətə gətirib çıxarır.

S3: Tam möhürlənmiş tikintinin üstünlükləri nələrdir?

A: Tam möhürlənmiş büzməli çən konservator və havalandırma sisteminə ehtiyacı aradan qaldırır. O, izolyator yağının atmosfer havası ilə təmasda olmasının qarşısını alır, oksidləşmə və nəm udulmasına mane olur. Bu, texniki xidmət tələblərini azaldır və həm yağın, həm də transformatorun xidmət müddətini uzadır.

4-cü sual: Bu transformator qısaqapanma şəraitində necə işləyir?

A: 500kVA-lıq yağa batırılmış açıq hava yüksək gərginlikli transformator mexaniki olaraq gücləndirilmiş dolama quruluşu və möhkəm sıxma sistemi ilə dizayn edilmişdir. O, milli səviyyədə tanınmış sınaq laboratoriyalarında qısaqapanma təsir sınaqlarından uğurla keçərək şəbəkənin nasazlıqları zamanı etibarlı performans və təhlükəsizliyi təmin edib.

S5: Hansı zəmanət və satış sonrası dəstək verilir?

A: Biz normal istifadə zamanı istehsal qüsurlarını əhatə edən 5 illik zəmanət təklif edirik. Ömür boyu texniki dəstək və ehtiyat hissələrin mövcudluğu təmin edilir. Uğursuzluq halında, bildirişdən sonra bir saat ərzində cavab veririk və 24 saat ərzində texniki personalı ölkə daxilində göndəririk. Transformator 30 ildən az olmayan xidmət müddəti üçün nəzərdə tutulmuşdur.

Niyə Lugao Power seçməlisiniz?

Sertifikatlaşdırma və Keyfiyyət Təminatı

ISO 9001:2008 Keyfiyyət İdarəetmə Sistemi Sertifikatlıdır

CE işarəsi

Milli Transformator Keyfiyyətinə Nəzarət və Sınaq Mərkəzindən Tip Test Hesabatları

Çatdırılmadan əvvəl 100% Rutin Test: yüksüz itki, yük itkisi, qısaqapanma empedansı, induksiya edilmiş həddindən artıq gərginlik, qismən boşalma, ildırım impulsu və s.

Qablaşdırma və Çatdırılma

Qablaşdırma: Dəniz, quru və ya dəmir yolu nəqliyyatı üçün uyğun olan taxta sandıq və ya hava şəraitinə davamlı bükülmüş qablaşdırma

Göndərmə vəziyyəti: Yağla doldurulmuş, möhürlənmiş, zavod sınaq hesabatları, təlimat kitabçaları və quraşdırma təsvirləri ilə müşayiət olunur

Standart Aksessuarlar: Yağ səviyyəsinin göstəricisi, təzyiq relyef klapan, siferblat termometri, kollar, torpaqlama boltlar və tam avadanlıq dəsti

Satışdan sonrakı xidmət öhdəliyi

5 il Zəmanət: İstifadəyə verildikdən sonra normal istifadə zamanı yaranan keyfiyyət problemləri üçün pulsuz təmir və ya dəyişdirmə.

Ömür Boyu Xidmət Dəstəyi: Texniki yardım və məhsulun həyat dövrü ərzində ehtiyat hissələrinin mövcudluğu.

30 İllik Dizayn Ömrü: Uzunmüddətli etibarlılığı təmin etmək üçün yüksək keyfiyyətli materiallarla tikilmişdir.

Fövqəladə Cavab: Hata bildirişindən sonra bir saat ərzində cavab; 24 saat ərzində yerli xidmət.
