Sınaqdan sonrakı yoxlamalar qutu tipli transformator yarımstansiyasının möhkəmliyi haqqında nələri aşkar edir?

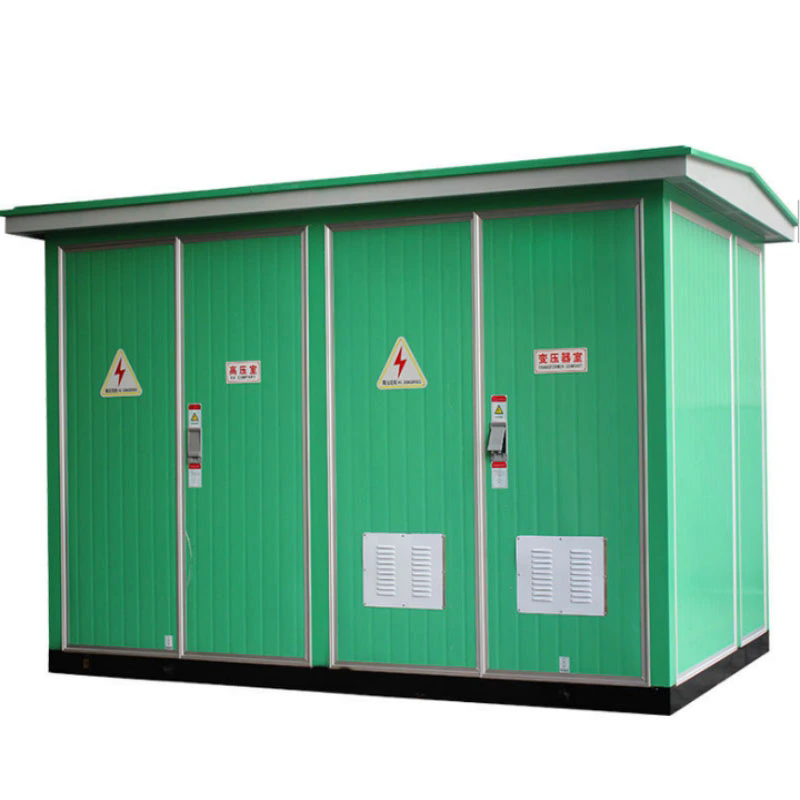

Qutu tipli transformator yarımstansiyası transformatoru, keçid qurğusunu və qoruyucu qurğuları hava şəraitinə davamlı bir korpusda yerləşdirən yığcam, əvvəlcədən yığılmış enerji paylayıcı qurğudur. O, məkan məhdud mühitlərdə quraşdırmaq üçün nəzərdə tutulmuşdur: şəhər küçələri, sənaye parkları, bərpa olunan enerji saytları və uzaq yerlər. Yerində tikilən və yerində sınaqdan keçirilən ənənəvi yarımstansiyadan fərqli olaraq, qutu tipli yarımstansiya göndərilməzdən əvvəl zavodda yığılır və sınaqdan keçirilir. Fabrikdə həyata keçirilən sınaqlar - dielektrik sınaqlar, istilik dövriyyəsi sınaqları, mexaniki dözümlülük testləri - bir neçə həftə ərzində onilliklər ərzində xidmət göstərilməsi üçün nəzərdə tutulmuşdur. Bəs bu testlər əslində vahidin möhkəmliyi haqqında nəyi göstərir? Cavab yalnız bölmənin testlərdən keçib-keçməməsində deyil, testlərdən sonrakı yoxlamaların testlər başa çatdıqdan sonra onun vəziyyəti haqqında nə aşkar etməsindədir.

Post-test inspection is the final and most revealing stage of the quality assurance process for a Box-type Transformer Substation. Bölmə istismar zamanı qarşılaşa biləcəyi ən ekstremal şəraitə məruz qaldıqdan sonra sökülür və ətraflı yoxlanılır. Yoxlama sınaq zamanı nasazlığa səbəb olmayan, lakin sahədə nasazlığa səbəb ola biləcək gərginlik, deformasiya, aşınma və ya deqradasiya əlamətlərini axtarır. It is this post-test inspection that separates a truly rugged substation from one that merely meets the minimum requirements. This article will examine what post-test inspections reveal about the ruggedness of aQutu tipli transformator yarımstansiyası, yerinə yetirilən sınaq növlərini, yoxlama meyarlarını və yüksək möhkəmlik səviyyəsini göstərən tapıntıları əhatə edir. Biz həmçinin zavodumuzdan Qutu tipli Transformator Yarımstansiyası məhsulları üçün ətraflı spesifikasiyalar və sınaq məlumatlarını təqdim edəcəyik.Lugao Power Co., Ltd.

Mündəricat

• 1. Qutu tipli transformator yarımstansiyasında hansı növ sınaqlar aparılır?
• 2. Dielektrik sistemin sınaqdan sonrakı təftişi nəyi aşkar edir?
• 3. İstilik sisteminin sınaqdan sonrakı təftişi nəyi aşkar edir?
• 4. Mexanik Sistemin Sınaqdan Sonra Təftişi Nəyi aşkar edir?
• 5. Əlavənin sınaqdan sonrakı yoxlanması nəyi aşkar edir?
• 6. Əsas Spesifikasiyalar və Test Məlumatları Hansılardır?
• 7. Tez-tez verilən suallar (FAQ)
• 8. Nəticə

1. Qutu tipli transformator yarımstansiyasında hansı növ sınaqlar aparılır?

Qutu tipli Transformator Yarımstansiyası üçün sınaq proqramı aqreqatın bütün xidmət müddəti ərzində qarşılaşacağı elektrik, istilik və mexaniki gərginliklərə tab gətirə biləcəyini yoxlamaq üçün nəzərdə tutulmuşdur. Testlər beynəlxalq standartlara, o cümlədən IEC 62271, IEC 60076 və IEEE C57.12.00-a uyğun aparılır. Testlər üç əsas kateqoriyaya bölünür: dielektrik testlər, istilik testləri və mexaniki sınaqlar. Hər bir kateqoriya yarımstansiyanın dizaynı və tikintisinin fərqli aspektini vurğulamaq üçün nəzərdə tutulmuşdur. Dielektrik sınaqlar izolyasiya sisteminin yüksək gərginliyə tab gətirmə qabiliyyətini yoxlayır. İstilik sınaqları soyutma sisteminin transformator və keçid qurğusu tərəfindən yaranan istiliyi idarə etmək qabiliyyətini yoxlayır. Mexanik sınaqlar korpusun struktur bütövlüyünü və keçid cihazlarının işləmə etibarlılığını yoxlayır.

Sınaq ardıcıllığı adətən dielektrik sınaqları ilə başlayır, ardınca istilik testləri və mexaniki sınaqlarla yekunlaşır. Hər sınaqdan sonra qurğu zədələnmə və ya deqradasiya əlamətləri üçün yoxlanılır. Testdən sonrakı yoxlama testin özü qədər vacibdir, çünki dizaynın möhkəmliyini qiymətləndirmək üçün lazım olan məlumatları təmin edir. Aşağıdakı cədvəl Qutu tipli Transformator Yarımstansiyasında həyata keçirilən əsas sınaqları və onların qiymətləndirdiyi möhkəmlik aspektlərini ümumiləşdirir.

Lugao Power Co.,Ltd-də fabrikimiz göndərilməzdən əvvəl hər Qutu tipli Transformator Yarımstansiyalarında bütün bu sınaqları həyata keçirir. Testdən sonrakı yoxlama keyfiyyətə zəmanət komandamız tərəfindən aparılır və nəticələr hərtərəfli sınaq hesabatında sənədləşdirilir. Bu hesabat yarımstansiyanın möhkəmliyinə və etibarlılığına sübut kimi müştəriyə təqdim olunur.

2. Dielektrik sistemin sınaqdan sonrakı təftişi nəyi aşkar edir?

Dielektrik sistem Qutu tipli Transformator Yarımstansiyasının ürəyidir. Buraya transformator sarğıları, keçid qurğularının izolyasiyası, kollar və kabel ucları daxildir. Dielektrik sınaqlar izolyasiyanı hədlərinə çatdırmaq və xidmətdə nasazlığa səbəb ola biləcək hər hansı zəif cəhətləri aşkar etmək üçün nəzərdə tutulmuşdur. Dielektrik sistemin sınaqdan sonrakı təftişi üç əsas sahəyə diqqət yetirir: transformator sarğıları, keçid qurğularının izolyasiyası və kollar. Yoxlama izləmə, çatlama və ya rəngsizləşmə kimi izolyasiya zədələnməsi əlamətlərini axtarır. O, həmçinin izolyasiyada boşluqların və ya çirkləndiricilərin mövcudluğunu göstərə bilən qismən boşalma əlamətlərini axtarır.

Transformator sarımlarının sınaqdan sonrakı təftişi adətən sarımların və izolyasiya maneələrinin vizual yoxlanılmasını, həmçinin izolyasiya müqavimətinin və yayılma əmsalının ölçülməsini əhatə edir. Dielektrik sınaqdan sonra bu parametrlərdə əhəmiyyətli dəyişiklik izolyasiyanın pisləşdiyini göstərir. Kommutasiya qurğusunun izolyasiyasının yoxlanılması şinlərə, izolyatorlara və təmas səthlərinə diqqət yetirir. Kolların yoxlanılması çini və ya polimer korpusa və sızdırmazlıq sisteminə diqqət yetirir. Aşağıdakı cədvəl dielektrik sistem üçün əsas yoxlama meyarlarını ümumiləşdirir.

Fabrikimizdə dielektrik sistemin sınaqdan sonrakı təftişi qabaqcıl diaqnostika avadanlığından istifadə etməklə təcrübəli mühəndislər tərəfindən həyata keçirilir. Nəticələr hər hansı dəyişikliyi müəyyən etmək üçün sınaqdan əvvəl ölçmələrlə müqayisə edilir. Dielektrik sınaqlardan sonra heç bir əhəmiyyətli dəyişiklik göstərməyən yarımstansiya möhkəm dielektrik sistemə malik sayılır. Qutu tipli Transformator Yarımstansiyalarımız ən tələbkar elektrik mühitlərində etibarlı işləməyi təmin edərək, bu sınaqlardan marja ilə keçmək üçün nəzərdə tutulmuşdur.

3. İstilik sisteminin sınaqdan sonrakı təftişi nəyi aşkar edir?

Qutu tipli Transformator Yarımstansiyasının istilik sisteminə transformatorun soyutma sistemi, korpus üçün havalandırma sistemi və keçid qurğusunun istilik idarəetməsi daxildir. İstilik sınaqları soyutma sisteminin transformator və keçid qurğusu tərəfindən əmələ gələn istiliyi ən tələbkar yük şəraitində ötürə biləcəyini yoxlamaq üçün nəzərdə tutulmuşdur. İstilik sisteminin sınaqdan sonrakı yoxlanışı soyutma komponentlərinin vəziyyətinə, transformatorda temperaturun paylanmasına və yüksək temperaturlara məruz qaldıqdan sonra izolyasiyanın vəziyyətinə diqqət yetirir. Yoxlama izolyasiya materiallarının rəngsizləşməsi, deformasiyası və ya deqradasiyası kimi həddindən artıq istiləşmə əlamətlərini axtarır.

The post-test inspection of the transformer cooling system includes a visual inspection of the radiators, the cooling fans, and the oil pumps. The inspection looks for leaks, corrosion, or damage to the cooling fins. Transformatorda temperaturun paylanması, soyutma sistemində problemi göstərə biləcək hər hansı isti nöqtələri müəyyən etmək üçün termal görüntüləmə vasitəsilə ölçülür. İzolyasiyanın vəziyyəti, istilik yaşlanmasının dərəcəsini göstərən kağız izolyasiyasının polimerləşmə dərəcəsini (DP) ölçməklə qiymətləndirilir. The table below summarizes the key inspection criteria for the thermal system.

Lugao Power Co.,Ltd-də Qutu tipli Transformator Yarımstansiyalarımız istilik marjasını təmin etmək üçün böyük ölçülü soyutma sistemləri ilə dizayn edilmişdir. Yarımstansiyalarımızın sınaqdan sonrakı təftişi ardıcıl olaraq temperaturun vahid paylanmasını və izolyasiyanın minimal köhnəlməsini göstərir və istilik dizaynımızın möhkəmliyini təsdiqləyir. Yarımstansiyalarımızın ən tələbkar istilik şəraitinə tab gətirə bilməsini təmin etmək üçün zavodumuz yalnız yüksək keyfiyyətli izolyasiya materiallarından və soyuducu komponentlərdən istifadə edir.

4. Mexanik Sistemin Sınaqdan Sonra Təftişi Nəyi aşkar edir?

Qutu tipli Transformator yarımstansiyasının mexaniki sisteminə qapaq strukturu, keçid qurğusunun işləmə mexanizmləri, montaj və dəstək sistemləri daxildir. Mexanik sınaqlar yarımstansiyanın daşınma, quraşdırma və istismar zamanı mexaniki stresslərə tab gətirə biləcəyini yoxlamaq üçün nəzərdə tutulmuşdur. Mexanik sistemin sınaqdan sonrakı təftişi korpusun vəziyyətinə, keçid qurğusunun işinə, montaj və dəstək sistemlərinin bütövlüyünə diqqət yetirir. Yoxlama komponentlərin deformasiya, çatlama və ya boşalma əlamətlərini axtarır.

Korpusun sınaqdan sonrakı təftişinə divarların, damın və qapıların vizual yoxlanılması, həmçinin sızdırmazlıq sisteminin yoxlanılması daxildir. Yoxlama cızıqlar, korroziya və ya boya və ya örtükdə zədələnmələrə baxır. Kommutatorun işləməsi hər bir açarı bir neçə dəfə işlətməklə və işləmə momentini və kontakt müqavimətini ölçməklə yoxlanılır. Montaj və dəstək sistemlərinin yoxlanılması boltlar, mötərizələr və bünövrələrin yoxlanılmasını əhatə edir. Aşağıdakı cədvəl mexaniki sistem üçün əsas yoxlama meyarlarını ümumiləşdirir.

Fabrikimizdə mexaniki sistemin sınaqdan sonrakı yoxlanışı kalibrlənmiş alətlərdən istifadə etməklə təcrübəli texniklər tərəfindən həyata keçirilir. Nəticələr hər hansı dəyişikliyi müəyyən etmək üçün sınaqdan əvvəl ölçmələrlə müqayisə edilir. Mexanik sınaqlardan sonra heç bir əhəmiyyətli dəyişiklik göstərməyən yarımstansiya möhkəm mexaniki sistemə malik sayılır. Qutu tipli Transformator Yarımstansiyalarımız ən tələbkar mexaniki mühitlərdə etibarlı işləməyi təmin edərək, bu sınaqlardan marja ilə keçmək üçün nəzərdə tutulmuşdur.

5. Əlavənin sınaqdan sonrakı yoxlanması nəyi aşkar edir?

Qutu tipli Transformator Yarımstansiyasının mühafizəsi ətraf mühitə qarşı ilk müdafiə xəttidir. Daxili komponentləri yağışdan, qardan, tozdan və aşındırıcı atmosferdən qorumalıdır. O, həmçinin fiziki təhlükəsizliyi təmin etməli və daşınma və quraşdırma zamanı mexaniki stresslərə tab gətirməlidir. Korpusun sınaqdan sonrakı təftişi boya və ya örtüyün vəziyyətinə, sızdırmazlıq sisteminin bütövlüyünə, qapıların və havalandırma sistemlərinin işinə diqqət yetirir. Yoxlama korroziya, suyun daxil olması və ya korpus strukturunda zədələnmə əlamətlərini axtarır.

Korpusun sınaqdan sonrakı yoxlanışına xarici və daxili səthlərin vizual təftişi, qapı möhürlərinin yoxlanılması və ventilyasiya sisteminin sınağı daxildir. Yoxlama boyada pas, qabarma və ya soyulma olub olmadığını yoxlayır. O, həmçinin korpusun içərisində su ləkələri və ya nəm kimi suyun daxil olması əlamətlərini axtarır. Qapı möhürləri elastiklik və sıxılma üçün yoxlanılır. Havalandırma sistemi düzgün hava axını və filtrlərin vəziyyəti üçün yoxlanılır. Aşağıdakı cədvəl əlavə üçün əsas yoxlama meyarlarını ümumiləşdirir.

Lugao Power Co.,Ltd-də Qutu tipli Transformator Yarımstansiyalarımız ən tələbkar ekoloji şəraitə tab gətirmək üçün sınaqdan keçirilmiş yüksək keyfiyyətli qapalı sistemlə dizayn edilmişdir. Yarımstansiyalarımızın sınaqdan sonrakı təftişi davamlı olaraq korroziya və ya suyun daxil olması əlamətləri göstərmir, bu da bizim korpus dizaynımızın möhkəmliyini təsdiqləyir. Fabrikimiz yarımstansiyalarımızın ən tələbkar ekoloji şəraitə tab gətirə bilməsini təmin etmək üçün yalnız yüksək keyfiyyətli materiallardan və örtüklərdən istifadə edir.

6. Əsas Spesifikasiyalar və Test Məlumatları Hansılardır?

Aşağıdakı cədvəl Qutu tipli Transformator Yarımstansiyası məhsulları üçün əsas spesifikasiyaları və sınaq məlumatlarını təqdim edir. Bu spesifikasiyalar zavodumuzun sınaqdan sonrakı yoxlama nəticələrinə əsaslanır və yarımstansiyalarımızın tipik göstəricilərini əks etdirir.

Zavodumuzda hər qutu tipli transformator yarımstansiyası göndərilməzdən əvvəl sınaqdan keçirilir və yoxlanılır. Sınaq hesabatı bütün sınaqdan əvvəl və sınaqdan sonrakı yoxlamaların nəticələrini ehtiva edir, müştəriyə yarımstansiyanın işinin və möhkəmliyinin tam qeydini təqdim edir. Keyfiyyətə və sınaqlara sadiqliyimiz müştərilərimizin onilliklər ərzində etibarlı şəkildə fəaliyyət göstərəcək məhsul almasını təmin edir.

7. Tez-tez verilən suallar (FAQ)

Sual 1: Qutu tipli transformator yarımstansiyası üçün ən vacib sınaq hansıdır?

Cavab: Bütün testlər vacibdir, lakin dielektrik sınaqlar çox vaxt ən kritik hesab olunur, çünki onlar izolyasiya sisteminin bütövlüyünü yoxlayır, bu da transformatorlarda uğursuzluğun ən çox yayılmış səbəbidir. Dielektrik sistemin sınaqdan sonrakı yoxlanışı yarımstansiyanın möhkəmliyinin ən birbaşa sübutunu verir. Lugao Power Co., Ltd.-də biz IEC 60076-ya uyğun olaraq bütün dielektrik sınaqları həyata keçiririk və ətraflı sınaq hesabatları təqdim edirik.

Sual 2: Testdən sonrakı yoxlamalar adi testlərdən nə ilə fərqlənir?

Cavab: Standartın əsas tələblərinə cavab verdiyini yoxlamaq üçün hər bir vahiddə müntəzəm sınaqlar aparılır. Sınaqdan sonrakı yoxlamalar bölmənin xidmət zamanı qarşılaşa biləcəyi ən ekstremal şərtlərə məruz qaldıqdan sonra həyata keçirilir. Sınaqdan sonrakı yoxlamalar sınaq zamanı uğursuzluğa səbəb olmayan, lakin sahədə nasazlığa səbəb ola biləcək gərginlik, deformasiya və ya deqradasiya əlamətlərini axtarır. Testdən sonrakı yoxlamalar möhkəmliyin daha əhatəli qiymətləndirilməsini təmin edir.

Sual 3: Qutu tipli transformator yarımstansiyası üçün tipik istehsal müddəti nə qədərdir?

Cavab: Təchizat müddəti yarımstansiyanın ölçüsündən və mürəkkəbliyindən asılıdır. Standart vahidlər üçün istehsal müddəti adətən 6-8 həftədir. Xüsusi tələbləri olan xüsusi bölmələr üçün, çatdırılma müddəti daha uzun ola bilər. Lugao Power Co., Ltd.-də biz müştərilərimizə real vaxt qrafiki təqdim edirik və onları istehsal və sınaq prosesində irəliləyişlər barədə məlumatlandırırıq.

Sual 4: Qutu tipli Transformator Yarımstansiyası ekstremal mühitlərdə istifadə edilə bilərmi?

Cavab: Bəli, Qutu tipli Transformator yarımstansiyaları həddindən artıq temperatur, yüksək rütubət və aşındırıcı atmosferlər də daxil olmaqla geniş mühitlərdə istifadə üçün nəzərdə tutulub. Korpus daha yüksək IP dərəcəsi, korroziyaya davamlı örtük və ya yüksək temperaturlu mühitlər üçün soyutma sistemi kimi əlavə qorunma ilə müəyyən edilə bilər. Fabrikimizdə biz yarımstansiyanı layihənizin xüsusi ekoloji tələblərinə cavab vermək üçün fərdiləşdirə bilərik.

Sual 5: Qutu tipli transformator yarımstansiyasının gözlənilən xidmət müddəti nə qədərdir?

Cavab: Qutu tipli transformator yarımstansiyasının gözlənilən istismar müddəti istismar şəraitindən və texniki xidmətin keyfiyyətindən asılı olaraq 25-30 ildir. Sınaqdan sonrakı yoxlamanın nəticələri göstərir ki, yarımstansiyalarımız bu müddət ərzində etibarlı xidmət göstərmək üçün nəzərdə tutulub. Dövri yoxlamalar və sınaqlar daxil olmaqla, lazımi texniki xidmətlə xidmət müddətini uzatmaq olar.

8. Nəticə

Testdən sonrakı yoxlamalar qutu tipli transformator yarımstansiyasının möhkəmliyi haqqında çox şey aşkar edir. Onlar izolyasiya sisteminin pozulmadan bir nasazlığın gərginliyinə tab gətirə biləcəyini göstərir. Onlar soyutma sisteminin transformator və keçid qurğusu tərəfindən yaranan istiliyi idarə edə biləcəyini göstərir. Onlar mexaniki sistemin nəqliyyat, quraşdırma və istismar gərginliyinə tab gətirə biləcəyini göstərir. Onlar korpusun daxili komponentləri ətraf mühitdən qoruya bilib-bilmədiyini göstərir. Lugao Power Co., Ltd.-də fabrikimiz istehsal etdiyimiz hər qutu tipli transformator yarımstansiyalarında hərtərəfli sınaqdan sonrakı yoxlamalar həyata keçirir. Bu yoxlamaların nəticələri dizaynımızın möhkəmliyini təsdiq edir və müştərilərimizə onların yarımstansiyasının onilliklər ərzində etibarlı şəkildə işləyəcəyinə əminlik verir. İstehsal etdiyimiz hər bir yarımstansiyanın ən yüksək keyfiyyət və etibarlılıq standartlarına cavab verməsini təmin etmək üçün yüksək keyfiyyətli materiallardan, dəqiq istehsal proseslərindən və ciddi sınaqlardan istifadə edirik.

İstər yeni paylama sistemini layihələndirirsinizsə, istərsə də mövcud sistemi təkmilləşdirirsiniz, biz sizi tələblərinizi müzakirə etmək üçün texniki komandamızla əlaqə saxlamağa dəvət edirik. Biz təfərrüatlı məhsul spesifikasiyası, sınaq məlumatları və tətbiq dəstəyi təmin edə bilərik. Keyfiyyətə və müştəri məmnuniyyətinə sadiqliyimiz bizi bütün dünyada enerji layihələri üçün etibarlı tərəfdaşa çevirdi.

Bu gün Lugao Power Co.,Ltd ilə əlaqə saxlayınQutu tipli Transformator Yarımstansiyası tələblərinizi müzakirə etmək və yarımstansiyalarımızın enerji sisteminizin tələblərinə necə cavab verə biləcəyini öyrənmək.
