Ağıllı Prefabrik açıq qutu tipli yarımstansiya

Bu Avadanlıq Nədir?

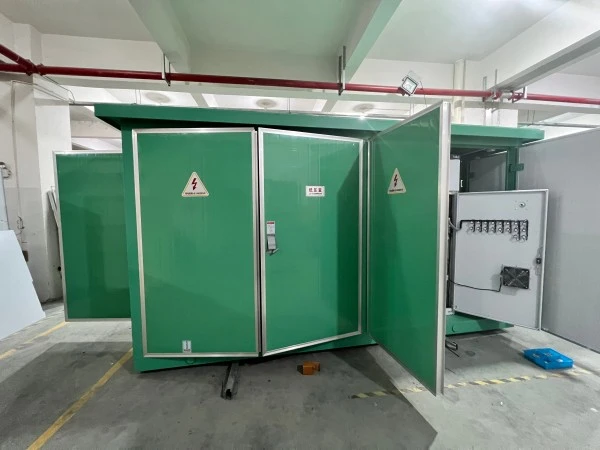

YB-24 Ağıllı Prefabrik açıq qutu tipli yarımstansiya zavodda yığılmış, kompakt enerji paylama qurğusudur.yüksək gərginlikli keçid qurğusu, güc transformatoru və aşağı gərginlikli paylayıcı avadanlığı tək hava şəraitinə davamlı korpusa. O, “yığcam yarımstansiyalar” və ya “qablaşdırılmış yarımstansiyalar” kimi də tanınan prefabrik yarımstansiyalar ailəsinə aiddir.

Model Kodu Bölməsi:

YB — Prefabrik qutu tipli yarımstansiya

24 — Ağıllı idarəetmə və modul konfiqurasiyanı təmsil edən dizayn seriyası kodu

Bu nə edir?

Bu avadanlığın əsas funksiyası yüksək gərginlikli elektrik enerjisini (adətən 10kV və ya 35kV) qəbul etmək, onu inteqrasiya olunmuş transformator vasitəsilə aşağı gərginliyə (400V/380V) endirmək və onu yaşayış məntəqələri, ticarət meydançaları, fabriklər və ya elektrik stansiyası kimi son istifadəçi yüklərinə təhlükəsiz şəkildə paylamaqdır.

Ənənəvi mülki tikili yarımstansiyalarından fərqli olaraq, YB-24 fərdi komponentlərin yerində yığılmasını tələb etmir. O, tam olaraq əvvəlcədən naqillənib, sınaqdan keçirilib və tək vahid kimi göndərilib. O, yağsız quru tipli və ya bioloji parçalana bilən yağla doldurulmuş transformatordan (isteğe bağlı) istifadə edir və təbii və ya məcburi havanın soyudulmasına əsaslanır. Ağıllı idarəetmə sistemi məlumatların uzaqdan əldə edilməsinə, nasazlıq siqnalı və avtomatik keçidə imkan verir ki, bu da onu smart şəbəkə tətbiqləri üçün ideal edir.

Məhsul Üstünlükləri

YB-24 Ağıllı Prefabrik açıq qutu tipli yarımstansiya ənənəvi yarımstansiyalarla müqayisədə aydın üstünlüklər təklif edir:

1. Yerə qənaət və Tez Quraşdırma

Adi bir mülki yarımstansiyanın yalnız 40% -ni tutur

2-3 gün ərzində sadə beton yastığın üzərinə quraşdırıla bilər

Ayrı-ayrı avadanlıq otaqlarına və ya ventilyasiya şaftlarına ehtiyac yoxdur

2. Yüksək İntellekt

Standart RTU (Remote Terminal Unit) ilə təchiz edilmişdir.

4G/5G və ya fiber rabitəni dəstəkləyir

Gərginlik, cərəyan, güc faktoru, temperatur və qapı vəziyyətinin real vaxt rejimində monitorinqi

Uzaqdan səfər/bağlama və parametr tənzimlənməsi

3. Təhlükəsizlik və Ətraf Mühitin Mühafizəsi

Yağsız dizayn isteğe bağlıdır (quru tip transformator)

Qövsə davamlı yüksək gərginlikli bölmə

IP54 mühafizə dərəcəsi toz və suyun daxil olmasının qarşısını alır

Aşağıdan kabel girişi, açıq canlı hissələri aradan qaldırır

4. Xərc baxımından səmərəli həyat dövrü

Mülki yarımstansiyalardan 30-40% aşağı ilkin investisiya

İnşaat mühəndisliyi xərclərinin 60% azalması

Modul komponentin dəyişdirilməsi sayəsində aşağı texniki xidmət xərcləri

5. Sərt mühitlərə uyğunlaşma

İşləmə temperaturu diapazonu: -25°C ilə +55°C

Sahil və ya sənaye sahələri üçün korroziyaya qarşı örtük

Soyuq bölgələr üçün daxili istilik sistemi isteğe bağlıdır

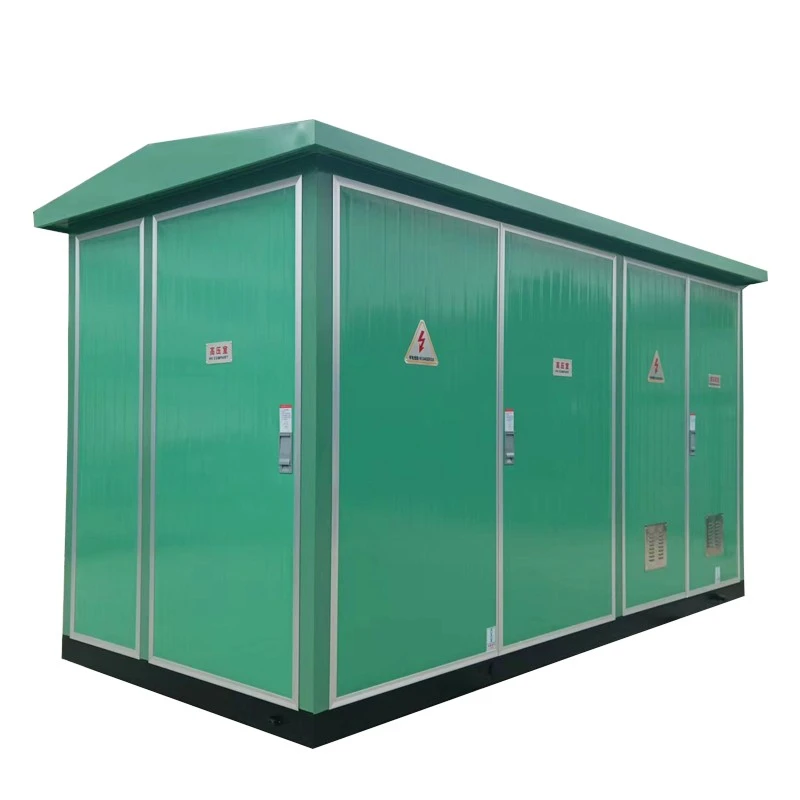

Məhsul Xüsusiyyəti

Məhsul tətbiqi

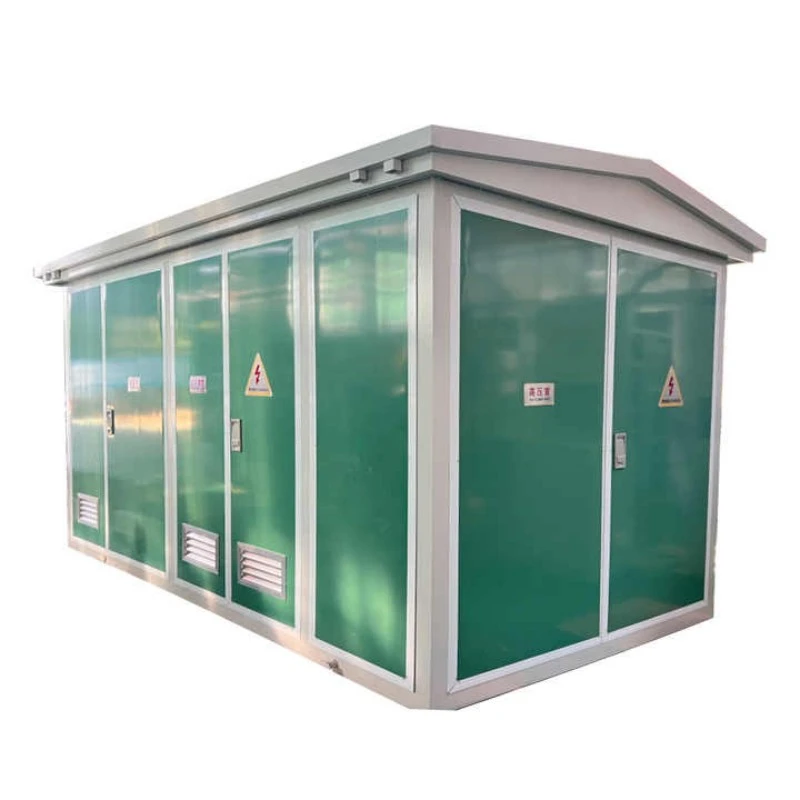

YB-24 Ağıllı Prefabrik Çöl Qutu Tipli Yarımstansiya sürətli yerləşdirmə, kiçik ərazi və ağıllı əməliyyat tələb olunan geniş ssenarilər üçün uyğundur.

İstehsal təfərrüatları

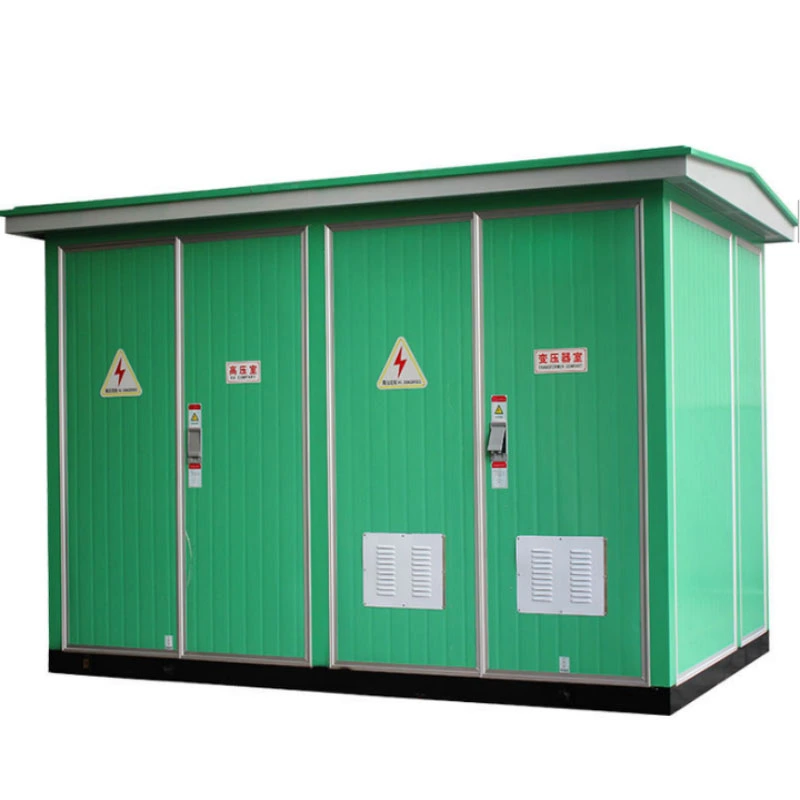

1. Korpus istehsalı

Yüksək dəqiqlik üçün CNC zımbalama, əyilmə və qaynaq

İki qatlı toz örtük (sinklə zəngin astar + polyester üst qat) ≥80μm

Duz püskürtmə testi ≥500 saat

Suyun yığılmasının qarşısını almaq üçün 5° yamaclı dam

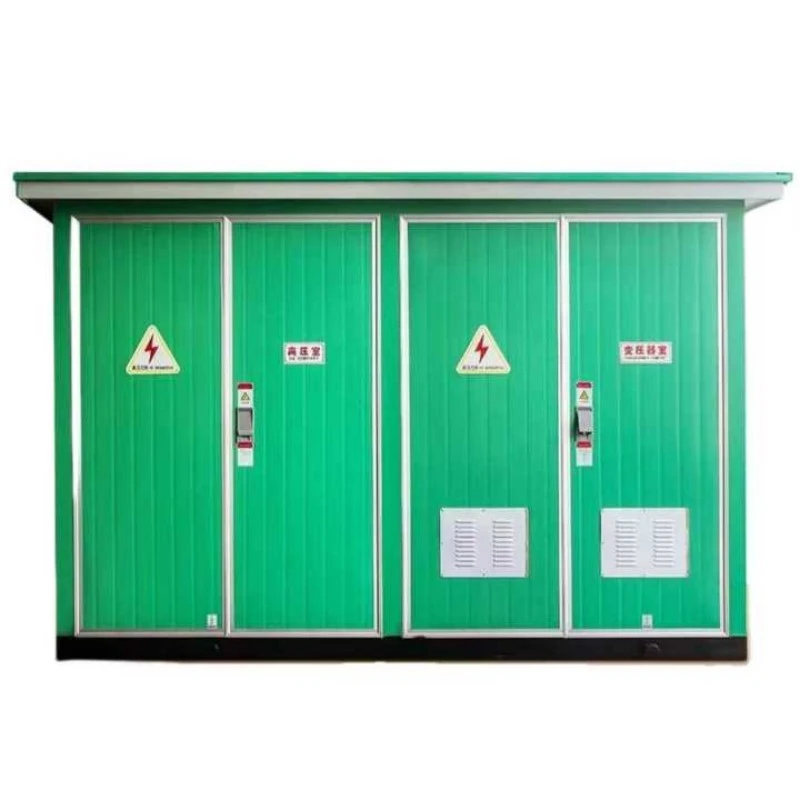

2. Daxili tərtibat

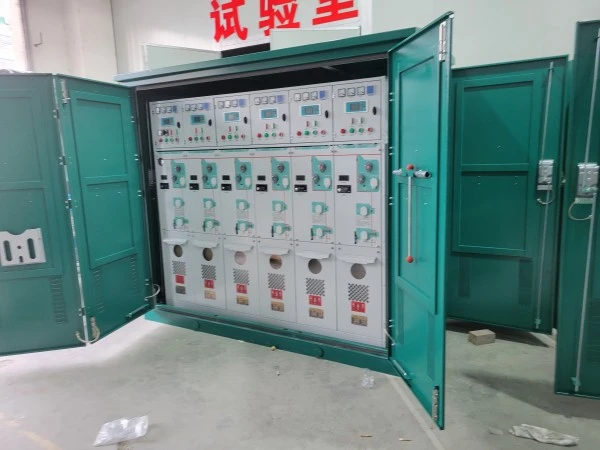

HV bölməsi: SF6 halqalı əsas blok və ya yükləmə açarı, ildırım mühafizəsi, yüksək gərginlikli qoruyucu

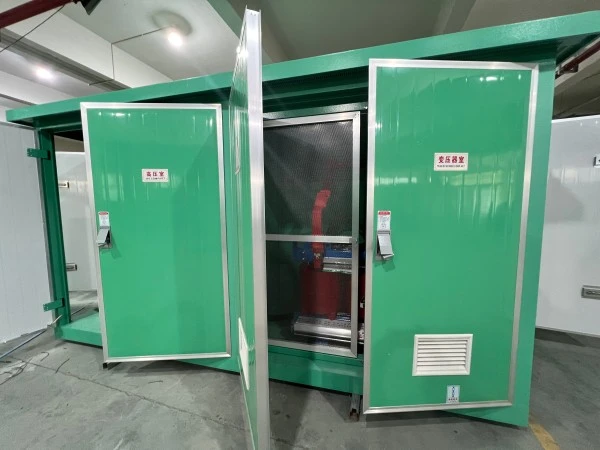

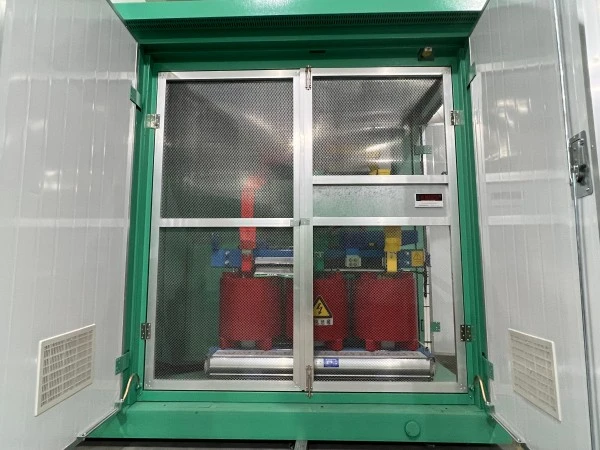

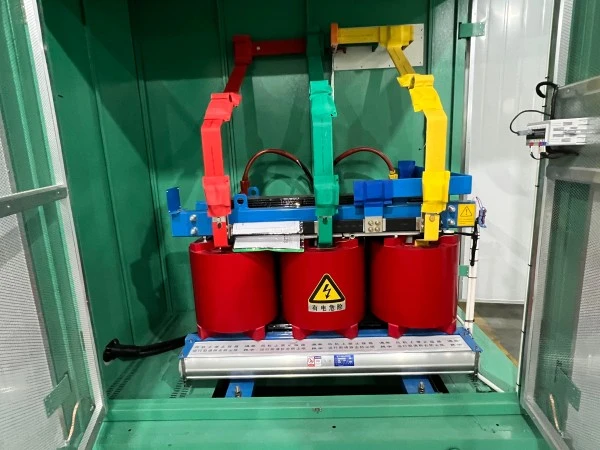

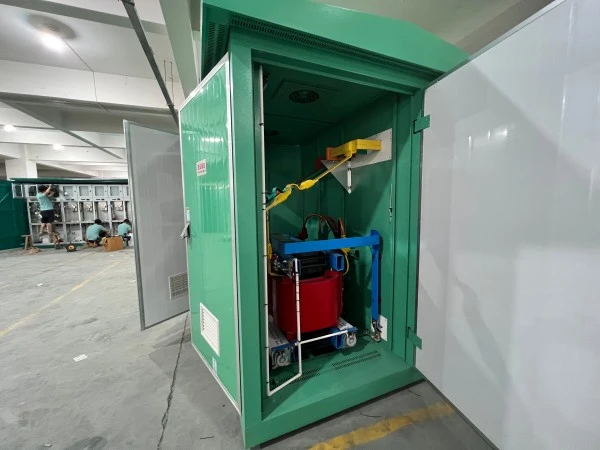

Transformator bölməsi: Rollarda quraşdırılmış transformator, asan təmir üçün çıxarıla bilən ön panel

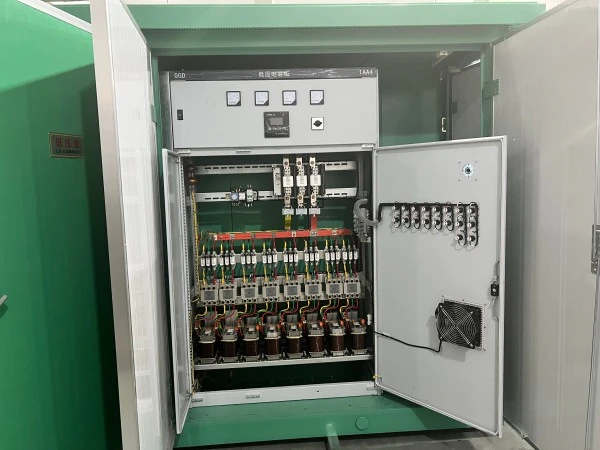

LV bölməsi: Əsas açar, filial açarları, avtomatik kondansatör bankı, ağıllı monitorinq terminalı

Yanğına davamlı metal arakəsmələrlə ayrılmış bütün bölmələr (A sinfi)

3. Ağıllı Sistem Təfərrüatları

Temperaturun monitorinqi: transformator sarımlarında və korpusun daxili hissəsində PT100 sensorlar

Qapı statusu: Buluda siqnalı olan maqnit kontakt açarı

Enerji ölçülməsi: Class 1 və ya 0,5S iki istiqamətli sayğac

Uzaqdan idarəetmə: IEC 60870-5-101/104, DNP3.0 standartlarını dəstəkləyir

Yerli nəzarət: Hadisə qeydi ilə parolla qorunan HMI

4. Kabel Girişi və Torpaqlama

Rezin qapaqlı alt kabel girişi (IP54 reytinqi qorunur)

Bütün bölmələrdə xüsusi mis torpaqlama şin (40×4mm).

Torpaqlama müqaviməti ≤4Ω

5. Çatdırılmadan əvvəl keyfiyyətin yoxlanılması

Güc tezliyi gərginliyinə davamlılıq testi (YG tərəfi üçün 35kV, LV tərəfi üçün 2.5kV)

Transformatorun dönüş nisbəti və yüksüz itki testi

Ağıllı sistem rabitə testi (30 dəqiqə davamlı ping)

Yağış sınağı (10mm/dəq 1 saat üçün simulyasiya edilmiş)

Qablaşdırma və Satışdan Sonra Xidmət

Qablaşdırma

Bütün bölmə uzanan filmə bükülmüş + büzməli karton künclər

Forklift yuvaları olan taxta altlıq bazası

Daşınma zamanı nəmin qarşısını almaq üçün qutunun içərisində quruducu çantalar

Bütün xarici açılışlar suya davamlı lentlə bağlanır

Satışdan sonrakı xidmət öhdəliyi

Zəmanət müddəti: Göndərmə tarixindən etibarən 12 ay (ödənişli xidmət müqaviləsi ilə 24 və ya 36 aya qədər uzadıla bilər)

Tez-tez verilən suallar (FAQ)

1-ci sual: YB-24 Ağıllı Prefabrik Çöldə Qutu Tipli Yarımstansiya yüksək duzluluğu olan sahil əraziləri üçün uyğundurmu?

A: Bəli. Standart korpus qalınlığı ≥80μm olan korroziyaya qarşı toz örtükdən istifadə edir və 500 saatlıq duz sprey testindən keçir. Yüksək korroziyaya malik mühitlər üçün (məsələn, limanlar, kimya zavodları) biz paslanmayan poladdan 304/316 korpuslar və daxili şinlərə əlavə örtük təklif edirik.

2-ci sual: Transformatoru bütün yarımstansiyanı dəyişdirmədən dəyişdirmək olarmı?

A: Bəli. Transformator bölməsi çıxarıla bilən yan panellər və diyircəkli relslərlə dizayn edilmişdir. Transformator ön və ya yan tərəfdən çıxarıla bilər və HV və ya LV bölmələrini narahat etmədən əvəzedici qurğu daxil edilə bilər. Bu modulluq YB-24 dizaynının əsas xüsusiyyətidir.

3-cü sual: Ağıllı sistem üçüncü tərəfin SCADA sisteminə qoşulmağı dəstəkləyirmi?

A: Bəli. Standart nəzarətçi RS485 üzərindən Modbus RTU və Ethernet üzərindən Modbus TCP-ni dəstəkləyir. O, həmçinin IEC 60870-5-101/104 və ya DNP3.0 protokolları üçün konfiqurasiya edilə bilər. Biz sistem inteqrasiyası üçün tam reyestr xəritəsini təqdim edirik.

4-cü sual: YB-24-ün səs-küy həddi ilə bağlı yaşayış binalarının yaxınlığında yerləşdirilməsinə icazə verilirmi?

A: Bəli. Quru tipli transformatorda səs-küy səviyyəsi 1 metrdə ≤55dB təşkil edir ki, bu da yaşayış məhdudiyyətlərinə cavab verir. Yağa batırılmış transformatorlar üçün biz səs-küyü ≤48dB-ə endirməklə, transformator bölməsinin içərisinə vibrasiya sönümləyici yastiqciqlar və akustik qapaq əlavə edirik.

S5: Standart çatdırılma müddəti nədir?

A: Standart konfiqurasiyalar üçün (800kVA və ya aşağı, IP54, polad korpus, üzük əsas bloku ilə), çatdırılma sifarişin təsdiqindən sonra 15---20 iş günüdür. Xüsusi layihələr (paslanmayan polad, xüsusi rəng, hava xəttinə giriş üçün əlavə hündürlük) 25---30 iş günü tələb edir.

S6: YB-24 üçün hansı transformator növləri mövcuddur?

A: YB-24 ilə konfiqurasiya edilə biləryağlı transformatorlarlayihə tələblərindən, quraşdırma mühitindən, yanğın təhlükəsizliyi tələblərindən və yerli standartlardan asılı olaraq S13/S20 və ya SCB13/SCB14 kimi epoksi qatran tökmə quru tipli transformatorlar.
