Transformator Yağı İzolyasiya Qutu Tipli Kompakt Amerika Tipli Yarımstansiya

Lugao Power Co., Ltd sizi şəbəkə etibarlılığının gələcəyinə investisiya qoymağa dəvət edir. Transformator yağ izolyasiyası Qutu Tipli Kompakt Amerika tipli yarımstansiyamız dövrə şəbəkə qurğusunu və yağa batırılmış transformatoru hava şəraitinə davamlı korpusa birləşdirir. Quraşdırma sahəsində 40% azalma, üstün istilik yayılması və paylama layihələriniz üçün maksimum ROI təmin edərək 25 illik istismar müddəti üçün bu yarımstansiyanı alın.

Sorğu göndərin

Məhsul təsviri

Transformator yağ izolyasiyası Box-Type Compact American tipli yarımstansiya tam inteqrasiya olunmuş, prefabrik enerji paylama həllidir. Tərifinə görə, bu, a-nı birləşdirən yığcam, sürüşmə qurğusuduryüksək gərginlikli keçid qurğusu, yağa batırılmış güc transformatoru və tək, möhürlənmiş metal korpus daxilində aşağı gərginlikli paylayıcı panellər.

Bu nədir:

Komponentləri ayıran ənənəvi Avropa tipli yarımstansiyalardan fərqli olaraq, buAmerika tipli vahidtransformator yağından həm elektrik izolyatoru, həm də soyuducu vasitə kimi istifadə edir. Transformator çəni konstruktiv olaraq korpusla birləşərək vahid, "qutu tipli" forma faktoru yaradır.

Nə edir:

Bu yarımstansiya yüksək gərginlikli ilkin elektrik enerjisini (adətən 12kV-dan 36kV-a qədər) aşağı gərginlikli istifadəyə yararlı gücə (208V-dan 480V-a qədər) çevirmək üçün nəzərdə tutulmuşdur. Üç kritik funksiyanı yerinə yetirir:

1. Gərginliyin azaldılması: Orta gərginliyi istifadə gərginliklərinə qədər azaldır.

2. Qoruma: Aşağı axın şəbəkələrini nasazlıqlardan qorumaq üçün qoruyucuları və açarları bağlayır.

3. Paylanma: Yaşayış icmalarına, ticarət mərkəzlərinə və ya sənaye obyektlərinə enerjini idarə edir və paylayır.

Transformator yağı izolyasiyası qutu tipli kompakt Amerika tipli yarımstansiya yerin yüksək səviyyədə olduğu, lakin etibarlılığın pozulmadığı mühitlərdə üstündür. Bütün canlı hissələr tam qapalı olduğundan, ayrıca hasarlanmış həyətə və ya beton anbara ehtiyacı aradan qaldırır.

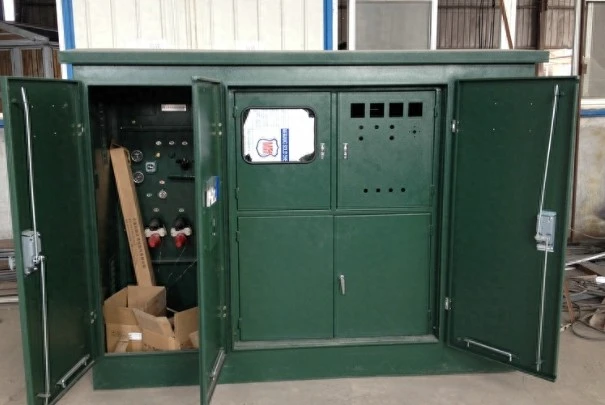

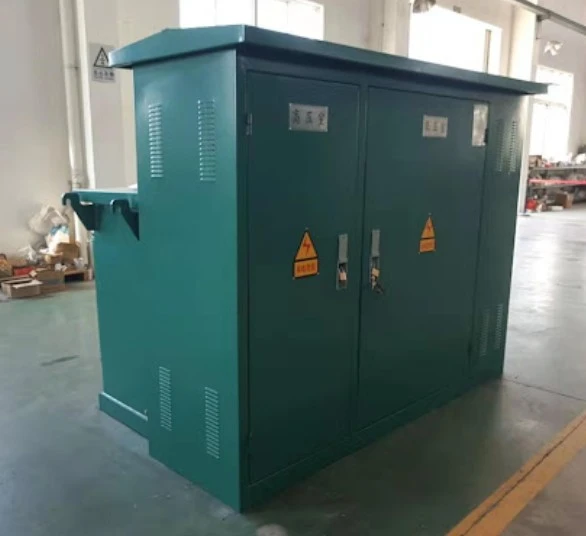

Transformer Oil Insulation Box Type Compact American Type Substation

Məhsul Parametri (Spesifikasiya)

Parametr	Standart diapazon
Nominal Gücü (kVA)	50 kVA – 2500 kVA
Yüksək gərginlikli tərəf (kV)	12 kV, 24 kV, 36 kV (ANSI/IEEE Std C57.12.28)
Aşağı Gərginlikli Tərəf (V)	120/208V, 240/480V, 277/480V, 347/600V
İzolyasiya Ortası	Transformator yağı (mineral yağ və ya təbii efir)
Tezlik	50 Hz / 60 Hz
Empedans Gərginliyi	4% - 6% (Fərdiləşdirilə bilər)
Soyutma növü	ONAN (Oil Natural Air Natural)
Qapalı Qoruma	IP54 / NEMA 3R (Havaya davamlı və korroziyaya davamlı)
Dəyişdiriciyə toxunun	Enerjisiz kran dəyişdiricisi (±2 x 2,5%)
Yüksək gərginlikli qoruyucular	Bay-O-Net və ya ELSP (Cari Məhdudlaşdırma)
Bushing növü	Bərk dielektrik və ya çini kol əlavələri
Bitirmə örtük	Polyester toz örtük (minimum 120µm)
Çəki (təxminən 500kVA)	~1,850 kq
Zəmanət	12 Ay

Məhsulun Xüsusiyyəti və Tətbiqi

1-ci sual: Transformatorun yağ izolyasiyası qutusu tipli kompakt Amerika tipli yarımstansiyanı standart altlıqda quraşdırılmış transformatordan nə ilə fərqləndirir?

A1: Fərq inteqrasiyadadır. Standart pad quraşdırılmış transformator sadəcə bir transformatordur. Bizim Box-Type Compact American tipli yarımstansiyamıza yük kəsiciləri və qoruyucuları olan yüksək gərginlikli bölmə, həmçinin aşağı gərginlikli açar paneli daxildir. Bu, "qutudakı yarımstansiyadır", halbuki standart qurğu sadəcə bir transformatordur. Yağ izolyasiyası həmçinin nasazlıqlar zamanı üstün qövs söndürmə qabiliyyətini təmin edir.

2-ci sual: Yağ izolyasiyası ekstremal iqlimlərdə mənim əməliyyatımdan necə faydalanır?

A2: Transformator yağı havadan daha yüksək dielektrik gücünə və əhəmiyyətli dərəcədə daha yaxşı istilik keçiriciliyinə malikdir. İsti iqlimlərdə (50 ° C-ə qədər) yağ nüvədən və rulonlardan istiliyi udur və onu büzməli çən divarları vasitəsilə yayır. Soyuq iqlimlərdə yağ sabit özlülüyünü saxlayır, daxili qövsün qarşısını alır. Bu, Transformator yağ izolyasiyası Box-Type Compact American tipli yarımstansiyanı səhralar, sahil bölgələri və qarlı dağ keçidləri üçün ideal edir.

S4: Aşağı gərginlikli çıxış konfiqurasiyasını fərdiləşdirə bilərəmmi?

A4: Bəli. Biz MCCB (Molded Case Circuit Breaker) çıxışları da daxil olmaqla 2-8 yolla konfiqurasiya edilə bilən aşağı gərginlikli panellər təklif edirik. Siz həmçinin ölçmə bölmələri, ildırım mühafizəçiləri və avtomatik güc faktorunun korreksiyası kondensatorları əlavə edə bilərsiniz.

Tətbiq Ssenariləri

1. Yaşayış bölmələri: Yaşayış kompleksləri üçün yeraltı qidalandırıcı şəbəkələrə səlahiyyət verir.

2. Külək və Günəş Təsərrüfatları: Generatorun gərginliyini artırır və ya köməkçi enerji üçün şəbəkə gərginliyini azaldır.

3. EV Şarj Stansiyaları: Sürətli DC şarj cihazları üçün xüsusi 480V-3 fazalı enerji təmin edir.

4. Sənaye Parkları: Tikinti gücü üçün müvəqqəti və ya daimi kompakt yarımstansiya kimi xidmət edir.

5. Şəhər Yeniləmə Layihələri: Daşqın riski olan köhnə anbar tipli transformatorları əvəz edir.

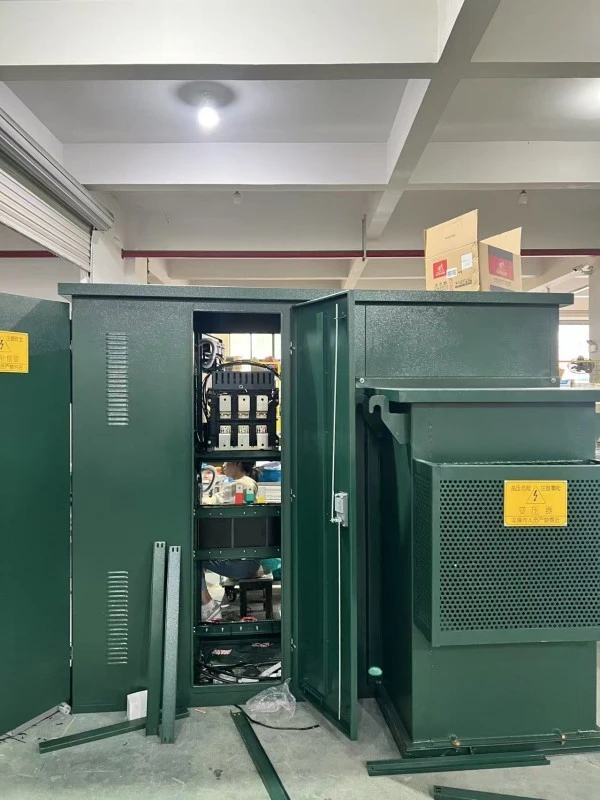

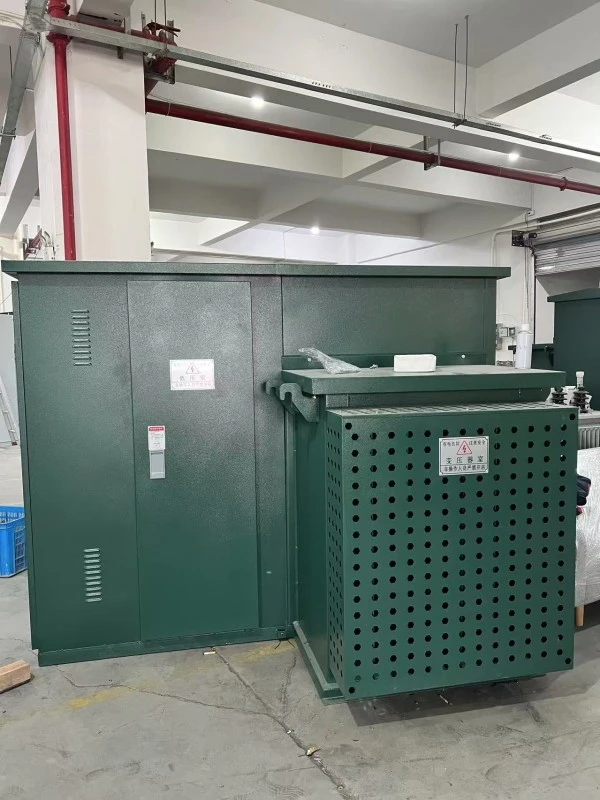

Transformer Oil Insulation Box Type Compact American Type Substation

İstehsal Təfərrüatları və Rəqabət Üstünlükləri

Ətraflı Komponentlər:

● Tank Konstruksiyası: Tankımız 2,5 mm – 3,0 mm soyuq haddelenmiş poladdan istifadə edir (rəqiblər tez-tez 1,5 mm istifadə edirlər). Oluklu qanadlar 100% yağ sızmasının qarşısını almaq üçün robotla qaynaqlanır.

● Özək və Sarğılar: Biz yüksək keçiriciliyə malik taxıl yönümlü silikon poladdan (M4 dərəcəli) istifadə edirik. Mis sarımları (alüminium deyil) histerez itkisini azaltmaq üçün tamamilə tavlanır.

● Yağın keyfiyyəti: Biz qəza gərginliyi >60kV olan inhibe edilmiş transformator yağı (IEC 60296 standartı) ilə doldururuq. İsteğe bağlı: Bioloji parçalana bilən tələblər üçün təbii efir (bitki yağı).

● HV açarı: Görünən qırılma göstəriciləri ilə 4 mövqeli yük kəsici açarı (Qapalı/Açıq/Torpaqlanmış/Qoşulu) daxildir.

● Boya Sistemi: 5 addımlı ilkin emal + sinklə zəngin epoksi astar + polyester üst qat. Duz spreyi 500+ saat sınaqdan keçirilmişdir.

Rəqiblərə qarşı istehsal üstünlükləri:

Xüsusiyyət	Adi Yastiqli Dizayn	Lugao Konfiqurasiyası
Tank konstruksiyası	Dizayna görə dəyişir	2,5-3,0 mm polad konstruksiya
Sarma materialı	Mis və ya alüminium variantları	Mis standart konfiqurasiyası
Qaynaq yoxlaması	Yoxlama planına uyğun olaraq	Kritik qaynaqlar üçün NDT yoxlaması mövcuddur
Soyutma dizaynı	Standart tank və ya radiator dizaynı	Oluklu çən seçimi
Qoruma	Konfiqurasiyadan asılıdır	Qapalı hava şəraitinə davamlı dizayn

Tez-tez verilən suallar

Q1: Transformatorun yağ izolyasiyası qutusu tipli kompakt Amerika tipli yarımstansiya aşağı yağ təzyiqi ilə gəldi. Sızdırır?

Cavab: Xeyr. Oksidləşmənin qarşısını almaq üçün bölmələri kiçik bir azot örtüyü ilə göndəririk. Təzyiqölçən sıfır oxuya bilər. Səviyyə göstəricisinə qədər təzə yağla doldurduqdan sonra (özəkdən təxminən 5-10 sm yuxarı), 6 saat dayanmasına icazə verin. Səviyyə 24 saat ərzində yenidən aşağı düşərsə, möhür yoxlaması üçün bizimlə əlaqə saxlayın.

4-cü sual: Transformator yağ izolyasiya qutusu tipli kompakt Amerika tipli yarımstansiyası üçün ehtiyat hissələri təmin edirsinizmi?

A: Bəli. Biz 10+ il ərzində yüksək gərginlikli qoruyucuları (bay-o-net üslubunda), aşağı gərginlikli açarları, yağ səviyyəsini ölçənlər, təzyiq relyef klapanları və conta dəstlərini ehtiyatda saxlayırıq. 48 saatlıq göndəriş üçün veb portalımız vasitəsilə istənilən ehtiyat hissəni sifariş edin.

5-ci sual: 2 illik istismardan sonra yağın keyfiyyətini necə yoxlaya bilərəm?

A: Yağın dielektrik möhkəmliyini yoxlayan cihazdan istifadə edin (ASTM D877). Aşağı drenaj klapanından nümunə götürün. Dielektrik gücü >30kV olmalıdır. 20kV-dan aşağı düşərsə, yağı süzün və ya dəyişdirin. 1000kVA-dan yuxarı qurğular üçün illik həll olunmuş qaz analizini (DGA) tövsiyə edirik.

6-cı sual: Transformator yağ izolyasiyası qutu tipli kompakt Amerika tipli yarımstansiya smart şəbəkə sistemlərinə uyğundurmu?

A: Mütləq. Əlavə əlavələrə aşağıdakılar daxildir: 4G/5G uzaqdan monitorinq qurğuları (yağ temperaturu, təzyiq, yük cərəyanı) və RS485/Modbus RTU portları. Siz onu birbaşa SCADA sisteminizə inteqrasiya edə bilərsiniz.

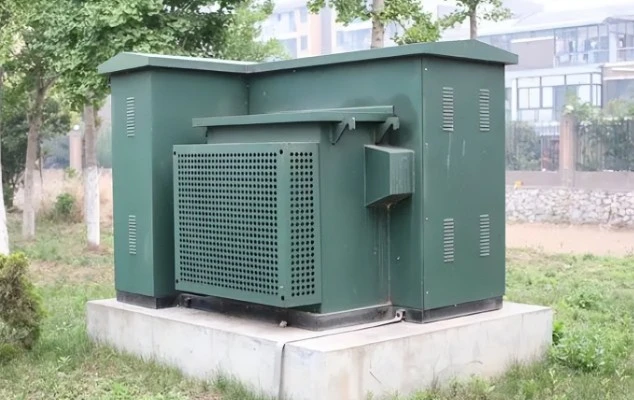

Transformer Oil Insulation Box Type Compact American Type Substation
