Mühafizə releləri kritik 0,1 saniyəlik pəncərədə nasazlığı aradan qaldıra bilmədikdə, yaranan qövs şinləri buxarlana bilər və yarımstansiyanın fəlakətli söndürülməsinə səbəb ola bilər. İxtisaslaşmış, Çində yerləşən Switchgear istehsalçısı kimi fəaliyyət göstərən Lugao Power Co., Ltd. IEC sertifikatlı, ciddi şəkildə sınaqdan keçirilmiş metal qapalı keçid qurğuları sistemlərimiz vasitəsilə bu paylama zəifliklərini aradan qaldırır. 2016-cı ildən ISO9001 və SGS sertifikatlı müəssisəmiz kommunal xidmətlər, EPC podratçılar və sənaye obyektlərini etibarlı, “qoş və oynat” mühafizəsi və idarəetmə həlləri ilə təmin edən hava izolyasiyalı və qaz izolyasiyalı keçid qurğuları təqdim edib və bununla da yerində istismar müddətini 50%-ə qədər azaldır.
Hava İzolyasiyalı və Arasında Necə Seçmək olarQaz izolyasiyalı keçid qurğusuLayihəniz üçün?
İxtisaslı Switchgear təchizatçılarını qiymətləndirərkən, mühəndis təchizat qrupları tez-tez soruşurlar: Yarımstansiyamız üçün AIS və ya GIS texnologiyasını təyin etməliyik? Cavab mövcud sahə sahəsindən, ətraf mühit şəraitindən və uzunmüddətli texniki xidmət strategiyasından asılıdır.
Hava İzolyasiyalı Kommutator (AIS) görünən ayırma nöqtələri və əlçatan şinləri olan ənənəvi, şəffaf quruluşa malikdir. Bu dizayn yoxlama asanlığına, sadə texniki xidmətə və sərfəli qiymətə üstünlük verir. Lugao-nun 13,8 kV-luq metal qapalı keçid qurğusu kimi AIS həlləri, yerin ciddi şəkildə məhdudlaşdırılmadığı standart yarımstansiya mühitlərində etibarlı işləməyi təmin edən möhkəm polad çərçivə, yüksək möhkəmlikli izolyasiya materialları və mis şinlərlə hazırlanmışdır.
Qaz İzolyasiyalı Kommutator (GIS), əksinə, SF6 qazı ilə doldurulmuş kompakt, tam möhürlənmiş korpusu qəbul edir və yerin bir hissəsində müstəsna dielektrik gücü təklif edir. Bu dizayn şəhər yeraltı yarımstansiyaları, hündürmərtəbəli binalar və məhdud daşınmaz əmlaka malik sənaye zonaları üçün idealdır.
|
Dizayn növü
|
İzolyasiya Ortası
|
Ayaq izi
|
Tipik Tətbiq
|
|
Hava izolyasiyalı (AIS)
|
Hava / Vakuum
|
Daha böyük iz
|
Kommunal yarımstansiyalar, sənaye müəssisələri, geniş sahəyə malik kommersiya layihələri
|
|
Qaz İzolyasiyalı (GIS)
|
SF6 qaz
|
Kompakt (70%-ə qədər kiçik)
|
Şəhər yarımstansiyaları, qapalı qurğular, sərt mühitlər, məhdud məkanlar
|
Hər iki dizayn əsas üstünlükləri bölüşür ---zavod öncəsi sınaq, modul tikinti və sürətli yerləşdirmə --- lakin seçim son nəticədə yerli şəbəkə standartlarınıza, mövcud sahə sahəsinə və texniki xidmətə giriş tələblərinə uyğun gəlir. Lugao hər iki konfiqurasiyanı tam fərdiləşdirmə ilə təklif edir, regional layihə spesifikasiyalarından asılı olmayaraq qüsursuz inteqrasiyanı təmin edir.
Lugao dielektrik bütövlüyünü və qısaqapanma qabiliyyətini necə təsdiqləyir?
Kommutasiya qurğuları ildırım çaxmalarına, keçid həddindən artıq gərginliklərinə və şəbəkə xətaları zamanı yaranan böyük elektromaqnit qüvvələrə tab gətirməlidir. Lugao Kommutator sistemləri ciddi sınaqlarla təsdiqlənmiş yüksək dielektrik əsaslarla hazırlanmışdır: bir dəqiqə ərzində 42 kV-da güc tezliyinə və IEC 62271-1 standartlarına cavab verən və ya onları keçən yüksək gərginlikli tərəfdə 75 kV-da ildırım impulsuna davamlılıq.
Qısaqapanmaya tab gətirmə qabiliyyəti müzakirə olunmur. Bizim keçid cihazımız qısaqapanmaya davamlılıq dərəcələri üçün sınaqdan keçirilir, nümunələr yüksək gərginlik tərəfində 20 kA-dan 40 kA RMS-ə qədərdir. Sınaqdan sonrakı yoxlamalar şin birləşməsinin bütövlüyünü və struktur deformasiyasının sıfır olduğunu təsdiqləyir, layihə mühəndislərinə ən tələbkar nasazlıq şəraitində sistemin sabitliyini təmin edir.
Hansı Struktur Mühafizə və Ətraf Mühitə Uyğunlaşmalar inteqrasiya olunub?
Hava, toz və təsadüfi təsirlərə məruz qalan keçid qurğusunun korpusu ətraf mühitin deqradasiyasına qarşı ilk müdafiədir. Lugao switchgear achieves IP4X protection ratings for indoor units and higher ratings for outdoor installations, providing effective resistance against solid particle ingress and water splashes. Constructed from corrosion-resistant steel with anti-corrosion surface treatments (≥2mm thickness for critical components), the housing withstands extreme ambient temperatures, high humidity, and corrosive coastal atmospheres, ensuring structural integrity for decades of service .
Lugao hansı konfiqurasiyaları, gərginlik siniflərini və tutumları təmin edə bilər?

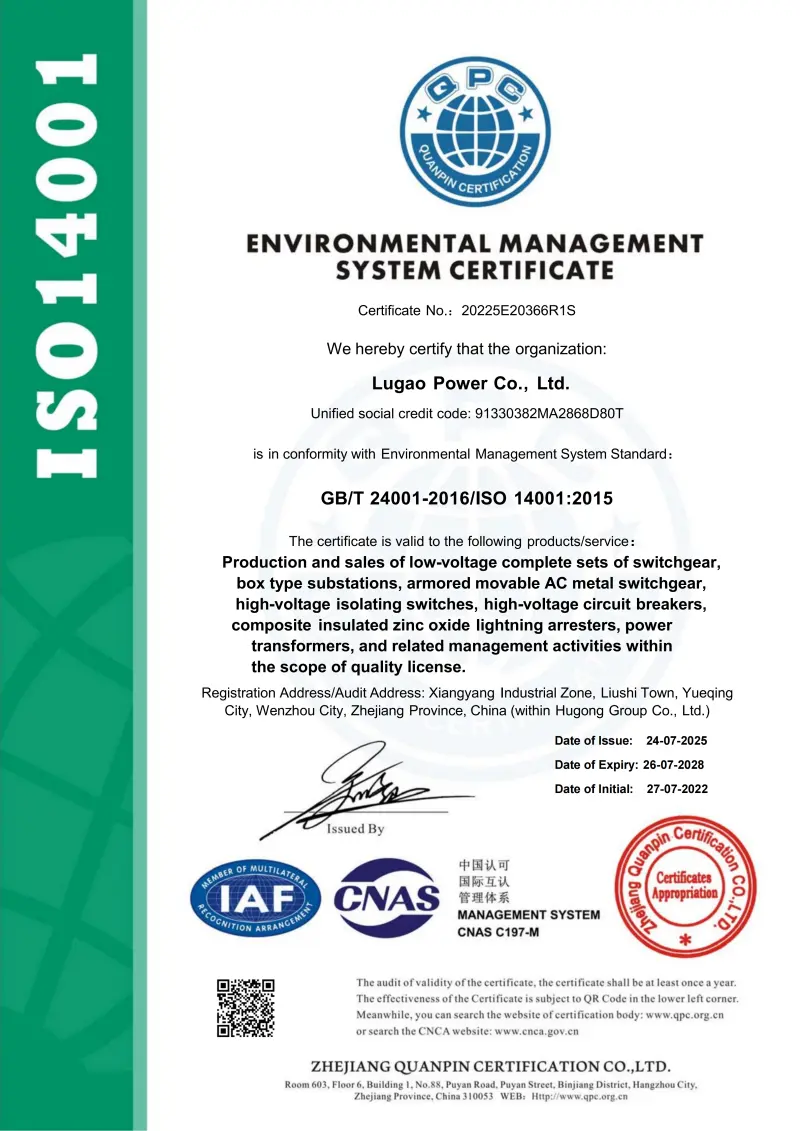

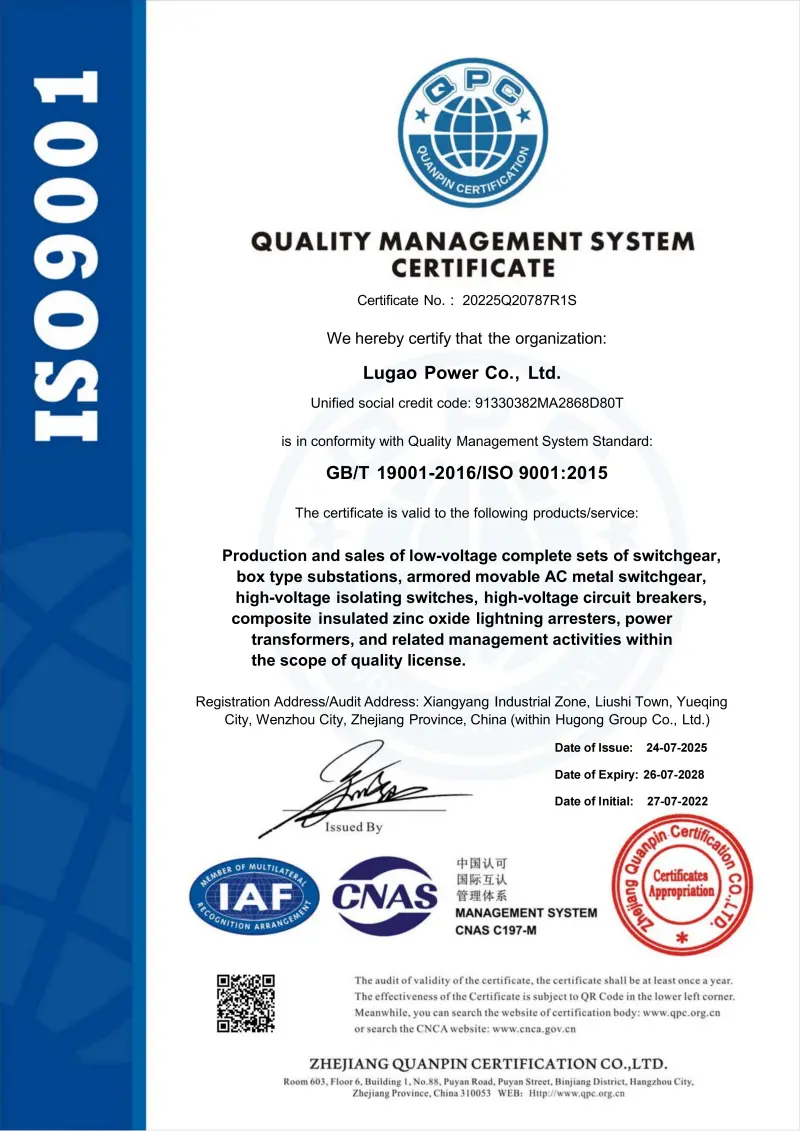

Lugao-nun ISO9001 və SGS sertifikatlı istehsalat emalatxanası peşəkar montaj xətləri və tam gücə malik sınaq yuvaları ilə təchiz edilmiş, İEC, GB, CE və CCC beynəlxalq standartlarına ciddi şəkildə uyğun olaraq Keçid qurğuları sistemlərini istehsal edir və baha başa gələn sayt dəyişiklikləri olmadan birbaşa qoş və oynat tətbiqini dəstəkləyir.
Gərginlik sinifləri və tutum diapazonları:
· 33kV / 40.5kV MV HV Kommutator:Kommunal yarımstansiyalar, külək stansiyaları kollektor sistemləri və güclü qısaqapanmaya davamlılıq və aşağı qismən boşalma səviyyələri tələb edən ağır sənaye zonaları üçün nəzərdə tutulmuşdur. KYN61-40.5 hava izolyasiyalı və ya GIS konfiqurasiyaları kimi mövcuddur.
· 24kV / 13.8kV Orta Gərginlikli Kommutator:Şəbəkə şəbəkəsinin avtomatlaşdırılması tətbiqləri üçün uzaqdan idarəetmə, hissetmə və mühafizəyə imkan verən intellektual modullarla təchiz edilmişdir. Şəhər hündürmərtəbəli binalar, yaşayış icmaları və bələdiyyə infrastrukturu üçün uyğundur.
· 11kV / 12kV Paylayıcı Qurğu:Ticarət kompleksləri, yaşayış icmaları və kənd elektrikləşdirmə layihələri üçün idealdır. Vakuum açarı seçimləri ilə sabit və ya çəkilə bilən dizaynlara malikdir.
Kommutator və Komponent Seçimləri:
Lugao xüsusi layihə tələblərinə uyğun çevik daxili konfiqurasiyalar təklif edir:
· Dövrə kəsici növü:Digər növlərlə müqayisədə üstün qövs söndürmə və daha uzun xidmət müddəti təklif edən orta gərginlikli tətbiqlər üçün Vakuum Devre Kesicisi (VCB). Güclü kəsmə qabiliyyəti tələb edən daha yüksək gərginlikli tətbiqlər üçün SF6 elektron açarları mövcuddur.

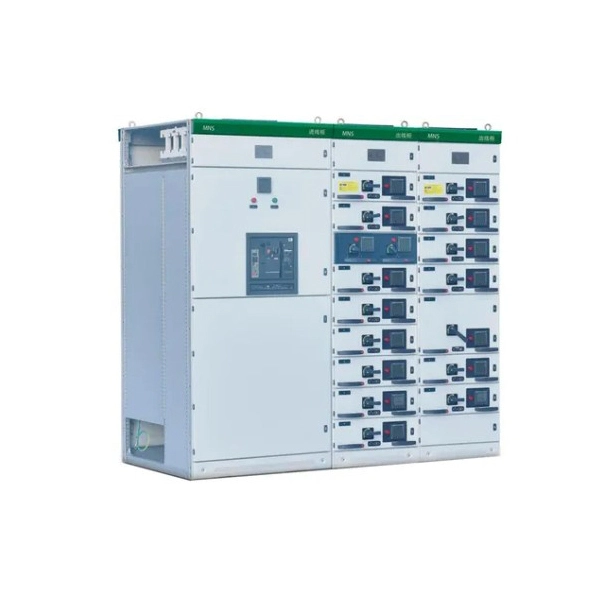

· Şkaf Şkafının Növləri:XGN15, HXGN17 və ya KYN28A sabit və ya çəkilə bilən dizaynlı, halqa şəbəkəsini, terminalı və ya ikili enerji təchizatı rejimlərini dəstəkləyən şkaflar .

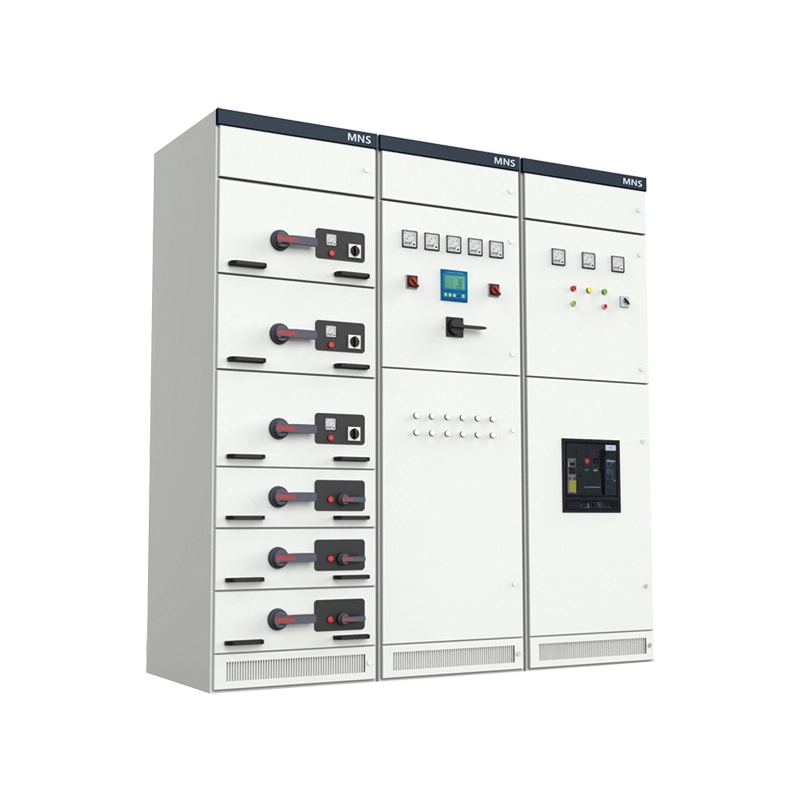

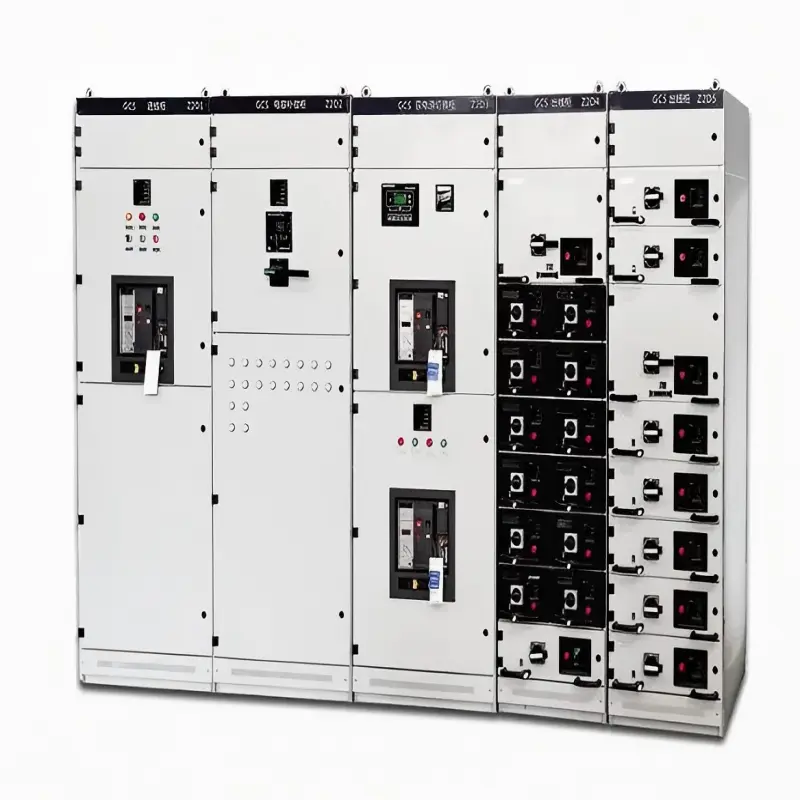

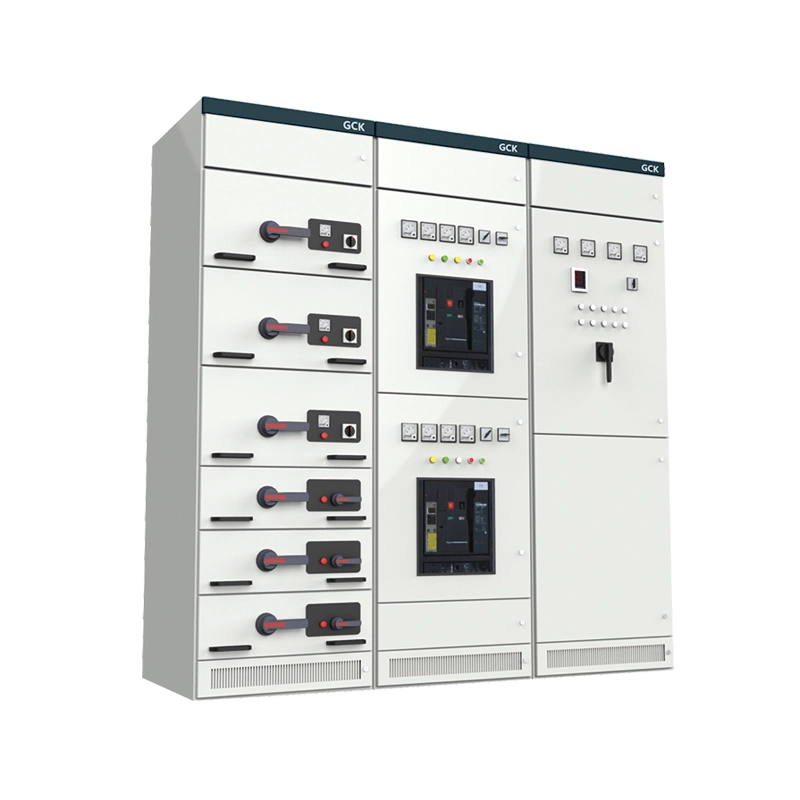

· Aşağı Gərginlikli Paylama:GGD, GCS və yaMTN keçid qurğusuDaxil olan, çıxan və reaktiv kompensasiya funksiyaları ilə, panel tipli və ya şkafda quraşdırılmış strukturları dəstəkləyir.
Məhdud Məhdud Şəhər Sahələri üçün İdeal Kommutator Konfiqurasiyasını Necə Seçmək olar?
Zəngin mərtəbə sahəsi olan ənənəvi yarımstansiyalar üçün ənənəvi AIS qurğuları mümkün olaraq qalır. Bununla belə, şəhər yeraltı yarımstansiyaları, yığcam GIS qurğuları və tıxaclı ticarət rayonları məkan üçün optimallaşdırılmış həllər tələb edir. Lugao yüksək sıxlıqlı keçid qurğularından və inteqrasiya olunmuş dizaynlardan istifadə etməklə ümumi yer sahəsi tələblərini azaldan fərdiləşdirilmiş ayaq izini optimallaşdırmasını təklif edir. Kompakt həcmi ilə GIS həlləri torpaq xərclərinin hədsiz yüksək olduğu şəhərlərdə paylanma üçün xüsusilə uyğundur. AIS bölmələri daha böyük olsa da, texniki xidmət tezliyinin daha yüksək olduğu sənaye tətbiqləri üçün üstün xidmət imkanı təklif edir.
İstehsal xəttimizi izləyinVideo
Lugao-nun Kommutasiya qurğusunun istehsalında mükəmməlliyini birinci əldən təcrübədən keçirin:
