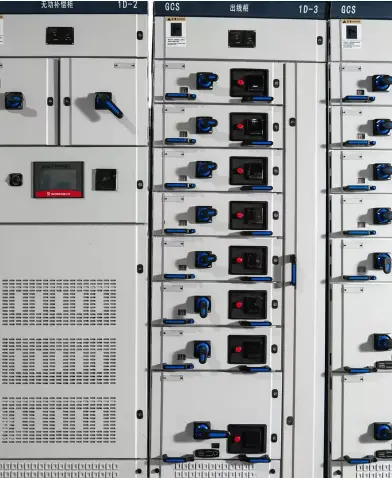

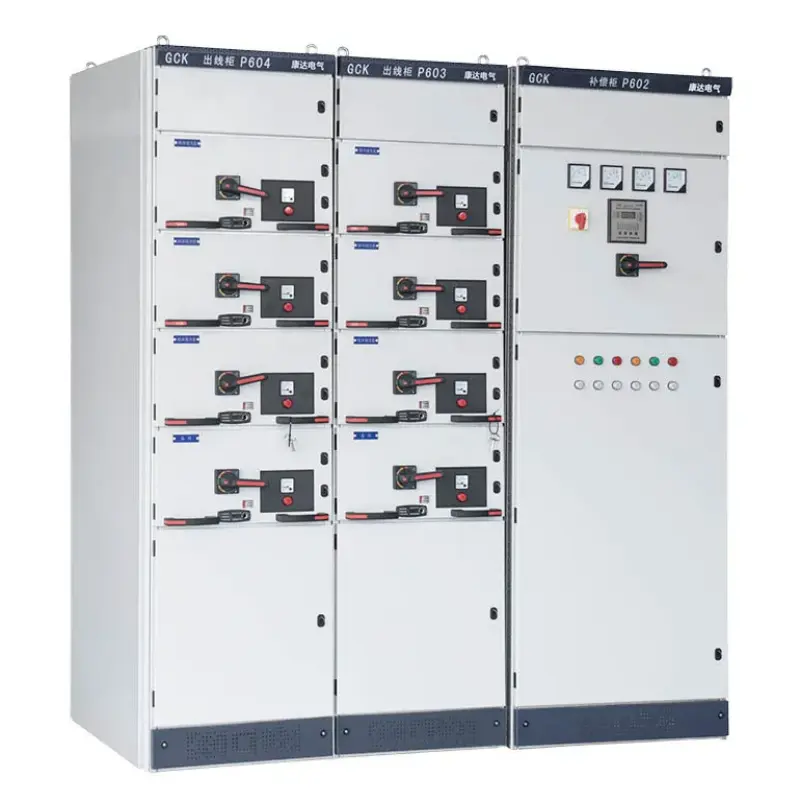

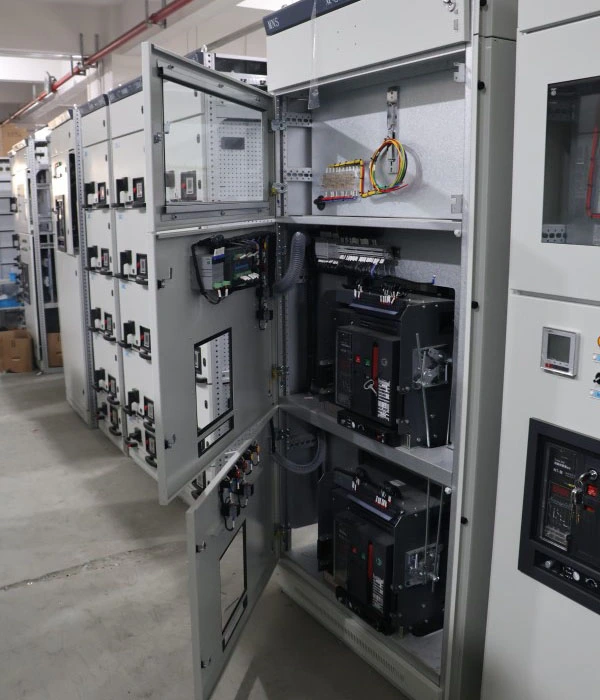

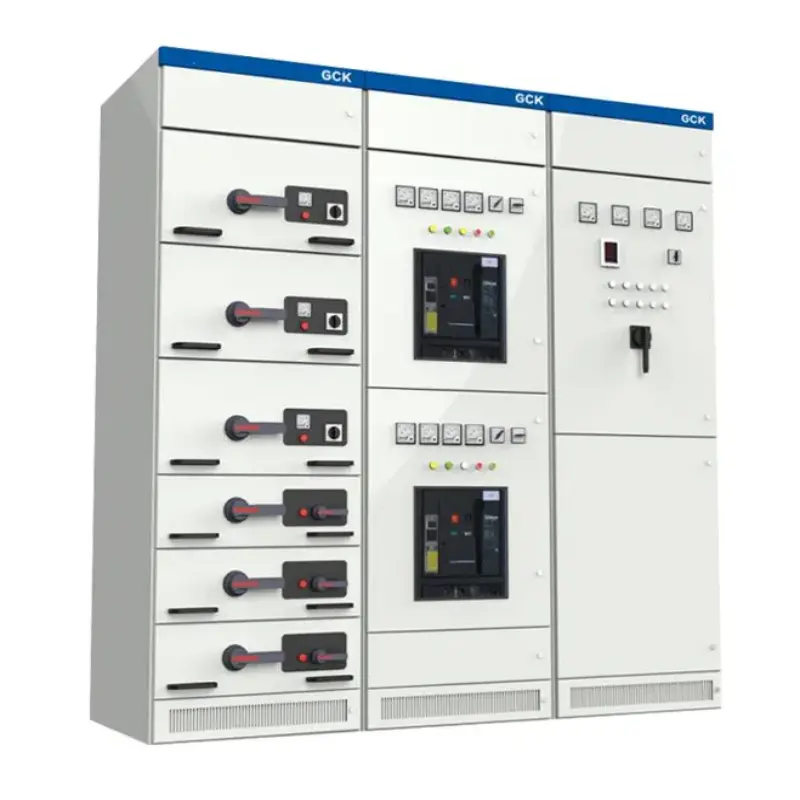

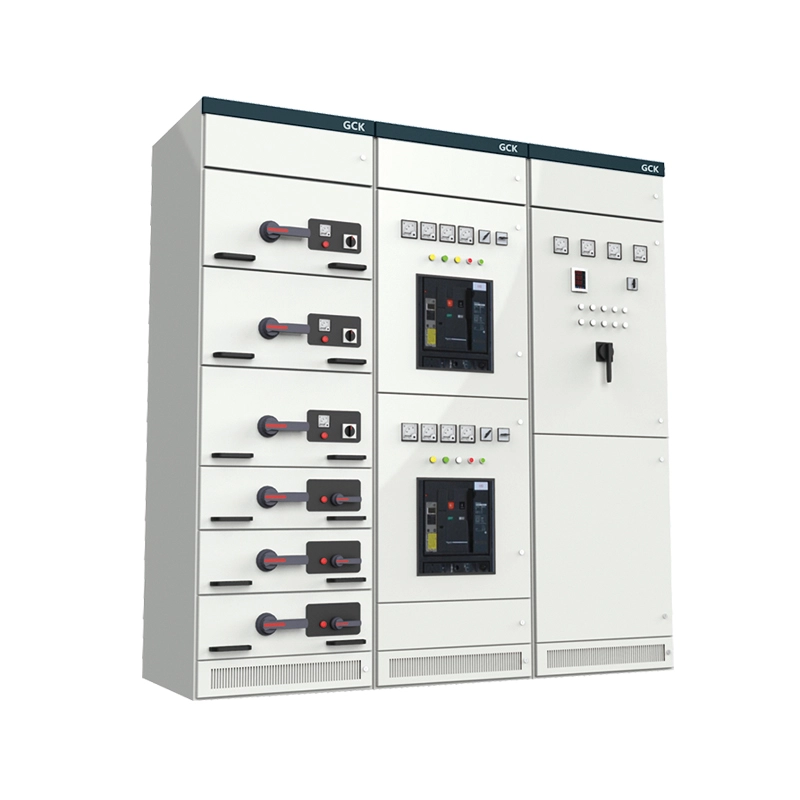

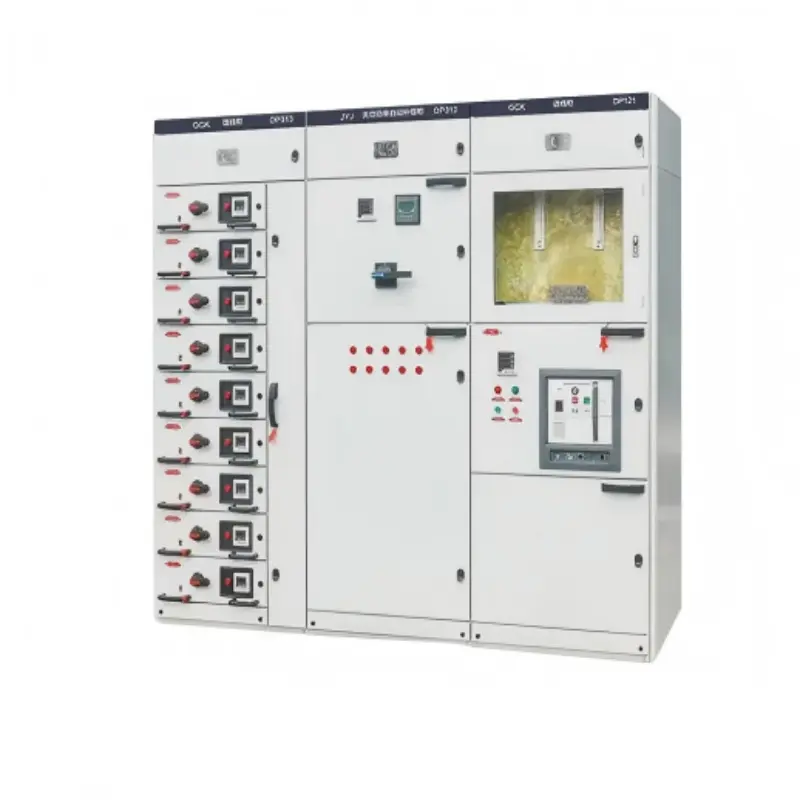

GCK C-profilli Montaj İqtisadi Keçid Şkafı

GCK C-profil montajı İqtisadi Keçid Şkafı aaşağı gərginlikli (690V-a qədər) qapalı keçid qurğularıboltli C profilli polad çərçivədən istifadə etməklə. C-profiles are cold-rolled, pre-punched galvanized steel channels with a 25mm modular hole grid, enabling assembly without welding or special tools.

Bu məhsul nə edir?

● Enerji paylanması – Gücü əsas daxil olan mənbədən qidalandırıcılara, mühərriklərə, işıqlandırma panellərinə və digər yüklərə təhlükəsiz şəkildə çatdırır.

● Çekmece funksionallığı – Çıxarılan çekmeceler (elektron açarlar, kontaktorlar, yumşaq starterlər) təşkil edir ki, onlar əsas şin canlı qalarkən dəyişdirilə bilər və dayanma müddətini minimuma endirir.

● Yerində yenidən konfiqurasiya – Ucu plitələri açaraq, yeni kabinlərdə boltlar vuraraq və sadə dəstlərlə shinanı uzatmaqla bölmələri asanlıqla əlavə edin və ya köçürün.

● Qoruma və izolyasiya – Mexanik kilidləri, panjurları və konfiqurasiya edilə bilən ayırma formasını (Forma 2b, 3b və ya 4b) təmin edir.

Fərdiləşdirmə Seçimləri

Əslində, bu kabinet müasir çəkiliş təklif edirkeçid qurğusufunksionallıq — təhlükəsiz texniki xidmət, yüksək sıxlıq və modulluq — giriş səviyyəsində qiymətə. O, kiçik və orta sənaye müəssisələri, kommersiya binaları, infrastruktur layihələri və keyfiyyətdən ödün verilə bilməyən büdcəyə uyğun təmir işləri üçün idealdır.

Məhsul Parametrləri (Spesifikasiya)

Aşağıda GCK C-profil montajının İqtisadi Keçid Şkafının əsas texniki xüsusiyyətləri verilmişdir. Dəyərlər standart konfiqurasiyalara əsaslanır və xüsusi layihə tələbləri üçün fərdiləşdirilə bilər.

Məhsul Xüsusiyyətləri və Tətbiqləri (Sual və Cavab Formatı)

GCK C-profil montajı İqtisadi Keçid Şkafı qənaət, çeviklik və sübut edilmiş performansın unikal birləşməsinə görə seçilir. Aşağıda müştərilərin onun xüsusiyyətləri və uyğun tətbiqləri ilə bağlı verdiyi ən ümumi suallara cavab veririk.

1-ci sual: C-profil dizaynını qaynaqlanmış keçid qurğusundan daha qənaətcil edən nədir?

A: Üç səbəb: (1) Bolt-birlikdə çərçivə bahalı qaynaq qurğularını aradan qaldırır. (2) Əvvəlcədən deşilmiş 25 mm-lik şəbəkə xüsusi qazmağı aradan qaldırır. (3) Zədələnmiş profillər bütün çərçivəni deyil, fərdi olaraq dəyişdirilə bilər. GCK C-profil montajı İqtisadi Keçid Şkafını satın aldığınız zaman, həddindən artıq mühəndislik üçün deyil, dəyəri ödəyirsiniz.

S2: Boltlu struktur sənaye mühitləri üçün kifayət qədər güclüdürmü?

A: Bəli. Düzgün torkla (M8:18Nm, M10:35Nm) IEC 61439-2 tələblərinə cavab verir və daimi deformasiya olmadan 50kA qısaqapanma qüvvələrinə tab gətirir. Həddindən artıq vibrasiya üçün (məsələn, ştamplama presləri və ya gəmilər) qaynaqlanmışMTN seriyası. Sənaye/kommersiya saytlarının 95%-i üçün GCK C-profili adekvatdır.

Q3: Sinklənmiş finiş toz boya ilə necə müqayisə olunur?

A: Zərbədən sonra isti daldırma sinkləmə bütün səthləri - kəsilmiş kənarları və deşikləri əhatə edir - vahid ≥65μm sink təbəqəsi ilə. Rütubətli mühitlərdə (məsələn, suyun təmizlənməsi, toxuculuq fabrikləri) toz örtüyünü üstələyən, arxasına nəm sızdığı zaman çiplənməyəcək və korroziyaya uğramayacaq. Rəng tələb olunarsa, sinklənmiş təbəqənin üzərinə toz boya tətbiq oluna bilər.

4-cü sual: Ən çox yayılmış tətbiq ssenariləri hansılardır?

Cavab: Minlərlə qlobal qurğuya əsaslanaraq, GCK C-profil montajı İqtisadi Keçid Şkafı ən çox istifadə olunur:

Kiçik və orta sənaye müəssisələri: qida emalı, plastik qəlibləmə, metal istehsalı və toxuculuq fabrikləri

Ticarət binaları: ticarət mərkəzləri, otellər və ofis binaları

Su və çirkab suların təmizlənməsi: nasos stansiyaları, suvarma və duzsuzlaşdırma sistemləri

Təkmilləşdirmə layihələri: köhnə stasionar kommutatorların müasir keçid qurğuları ilə əvəz edilməsi

Müvəqqəti elektrik qurğuları: tikinti sahələri, mədən düşərgələri və hadisə enerji sistemləri

İstehsal Təfərrüatları və Rəqabət Üstünlükləri

İstehsal təfərrüatları - GCK C-profil montajını necə qururuq Ekonomik açar şkafı

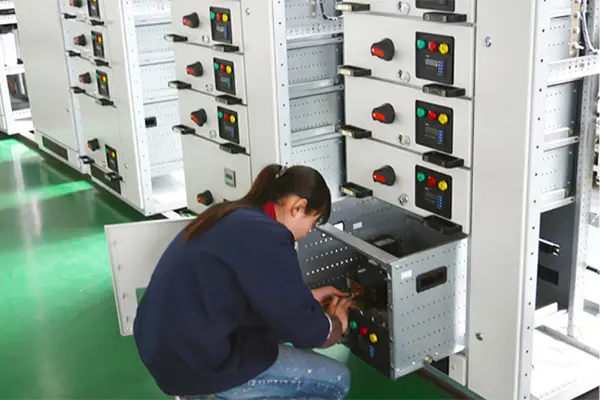

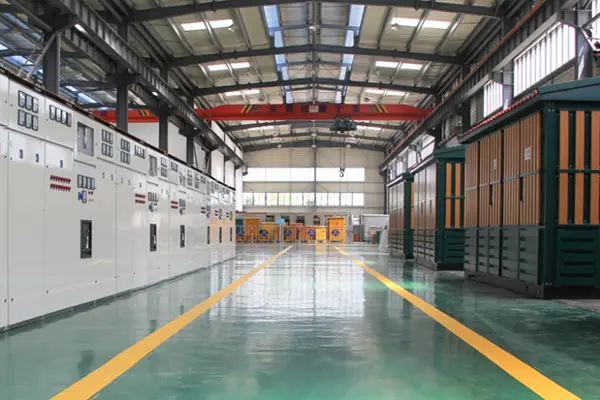

Lugao Power Co., Ltd.-də biz hər bir GCK C-profilli montaj Ekonomik Şkafını ardıcıllıq, davamlılıq və montaj asanlığı ilə istehsal edirik.

1. C-profil istehsalı:Yapon standartı Q235B 2,0 mm polad rulon → CNC punch 25 mm şəbəkə → soyuq forma C forması (±0,3 mm dəqiqlik) → uzunluğa kəsilmiş → isti daldırma sinklənmiş (≥65μm, ASTM A123).

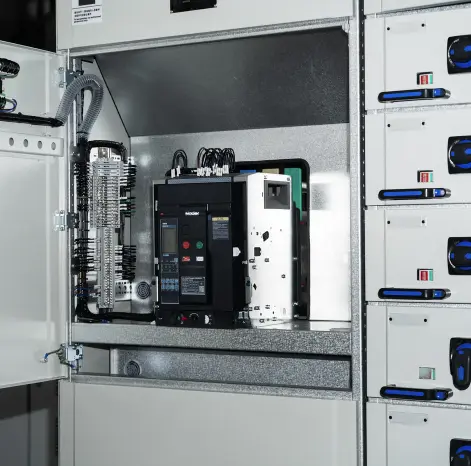

2. Çekmece beşiyi:2.5mm galvanized steel with positioning dimples and nylon rollers. Adapter lövhəsi vasitəsilə 8E/2-dən 24E-ə qədər çekmeceləri qəbul edir. Three-position mechanical interlock (connected/test/isolated) with padlock hasp.

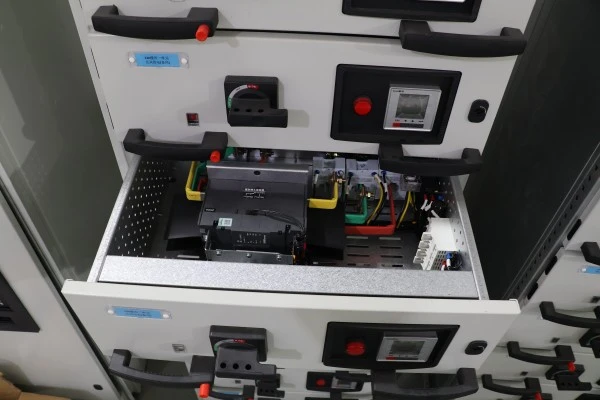

3. Çekmece bölməsi:1,5 mm polad ön panel, RAL 7035 toz boyası, lazerlə həkk olunmuş etiket. O/I göstəricisi olan tutacaq. İlkin kontaktlar: gümüş örtüklü mis (≥10μm), yaylı lalə dizaynı. İkinci dərəcəli naqillər: nömrələnmiş ferrullarla 2,5 mm² PVC mis məftil. Fabrik davamlılıq, izolyasiya və mexaniki əməliyyat üçün sınaqdan keçirilmişdir.

4. Busbar sistemi:ETP mis (98% IACS), gümüş örtüklü birləşmələr 35-40Nm fırlanma ilə. Hər 500 mm-də dəstəklənən şinlər (tipik 800 mm-dən daha sıx). Şaquli şinlər boltlu mis keçidlər vasitəsilə bağlanır.

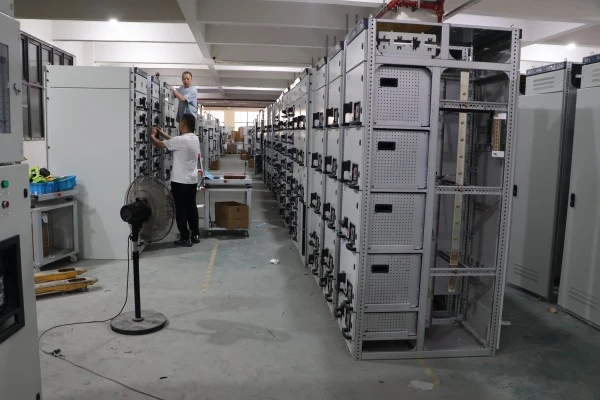

5. Quraşdırma və sınaq:Fırlanma anı ilə idarə olunan montaj. Test edilmiş hər bir vahid: dielektrik (2.5kV/1dəq), davamlılıq, mexaniki bloklama və 1.1x nominal cərəyanda temperatur artımı. Zavod sınaq hesabatı daxildir.

Satışdan sonrakı xidmət - Bir il Zəmanət

Zəmanət müddəti:İstifadəyə verildiyi tarixdən 12 ay, lakin göndərilmə tarixindən 18 aydan çox olmamaq şərti ilə.

Nə əhatə olunur: Bütün istehsal qüsurları, o cümlədən:

● Nominal mexaniki yük altında C-profilinin deformasiyası

● Çekmece kilidinin nasazlığı (yanlış daxil edilməsinin və ya çıxarılmasının qarşısının alınmaması)

● Primary contact wear exceeding 0.5mm within warranty period

● İkinci dərəcəli naqil xətləri və ya zavod montajı nəticəsində yaranan boş xitamlar

● Sinklənmiş örtük soyulması (xarici aşınma olmaması şərti ilə)

Nə əhatə olunmur: Yanlış quraşdırma, icazəsiz modifikasiya, etiket göstəricilərindən kənar əməliyyat, fiziki təsir, sifarişdə göstərilməyən kimyəvi təsir nəticəsində yaranan korroziya və ya fors-major (ildırım, daşqın, yanğın və s.).

Cavab öhdəliyi:

● Uzaqdan texniki dəstək:e-poçt, WhatsApp və ya video zəng vasitəsilə 8 iş saatı ərzində.

● Ehtiyat hissələrinin daşınması:zəmanət iddiaları üçün 48 saat ərzində (standart kuryer).

Hər bir göndərişdə təqdim olunan sənədlər:

1. Zavod sınaq hesabatı (dielektrik, davamlılıq, temperatur artımı)

2. Quraşdırma rəsmi və bir xəttli diaqram

3. Hər bir çekmecenin reytinqini və funksiyasını əks etdirən çekmece cədvəli

4. Yerində yenidən montaj üçün fırlanma momentinin spesifikasiyası vərəqi (KD sifarişləri)

5. İstismar və texniki xidmət təlimatı
