MCS Aşağı Gərginlikli Ağıllı Çekmeceli Şkaf Kommutatoru

Lugao Power Co., Ltd. sizə MCS Aşağı Gərginlikli Ağıllı Çekmeceli Şkaf Kommutatorunu, mexaniki etibarlılığa daxil edilmiş zəka ilə inteqrasiya edən yeni nəsil aşağı gərginlikli keçid qurğusunu almağı tövsiyə edir. Əsas üstünlüklərə real vaxt rejimində çekmece mövqeyinin monitorinqi, proqnozlaşdırılan temperatur xəbərdarlığı, uzaqdan idarəetmə qabiliyyəti və texniki xidmət tələb olunmayan ikinci kontaktlar daxildir. Bu ağıllı platforma planlaşdırılmamış dayanma müddətini azaldır və dataya əsaslanan enerji idarəetməsini təmin edir.

Sorğu göndərin

Məhsul təsviri

MCS Aşağı Gərginlikli Ağıllı Çekmeceli Şkaf Kommutatoru aaşağı gərginlikli (690V AC-ə qədər) qapalı keçid qurğularıAğıllı enerji paylanması və motorun idarə edilməsi üçün nəzərdə tutulmuş montaj. Hər bir funksional blok, o cümlədən qidalandırıcı açarlar, motor starterləri, kondansatör keçid modulları və cihaz qurğuları özü-özünə düzülən əsas və ikincil kontaktları olan sabit beşiyə daxil olan tam çıxarıla bilən polad çekmecedə yerləşdirilir.

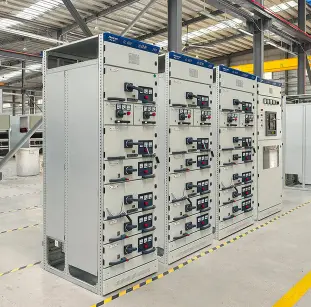

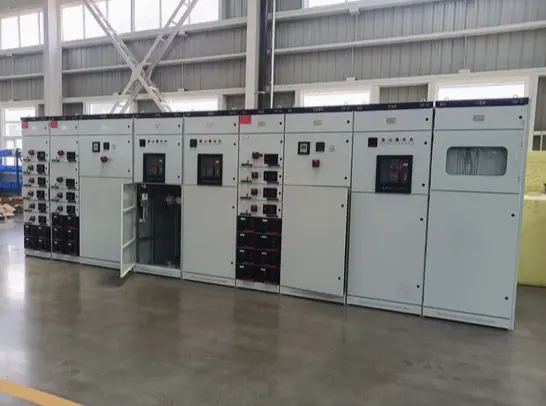

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Bu nə edir?

● Gücü bir çox aşağı axın dövrələrinə təhlükəsiz şəkildə paylayır

● Mühərriklərə nəzarət edir (başlamaq, dayandırmaq, geriyə çevirmək, yumşaq startlar və ya VFD-lər vasitəsilə sürətin tənzimlənməsi)

● Qısaqapanma, həddindən artıq yüklənmə və torpaq xətası koordinasiyası ilə avadanlığı qoruyur

● Hər bir çekmecedə quraşdırılmış LCD vasitəsilə və ya RS485/Modbus/Ethernet IP vasitəsilə uzaqdan enerji datasına nəzarət edir

● Kontaktın aşınması, temperaturun yüksəlməsi və ya qeyri-normal çekmece mövqeyi aşkar edildikdə proqnozlaşdırıcı texniki xəbərdarlıqlar verir

Əslində, bu kabinet ənənəvi aşağı gərginlikli kommutatoru ağıllı, ötürülə bilən və saxlanıla bilən aktivə çevirir.

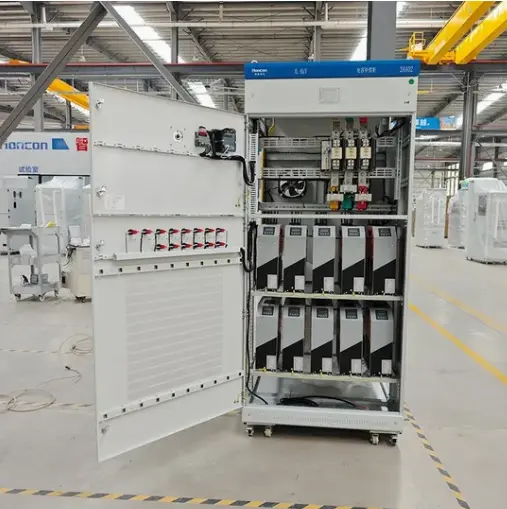

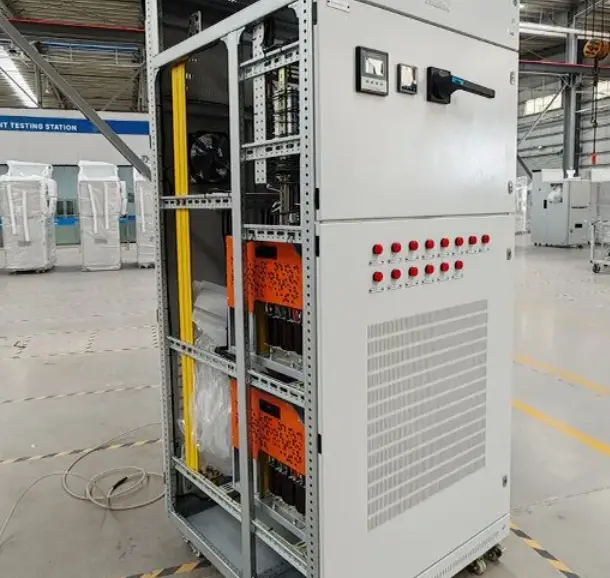

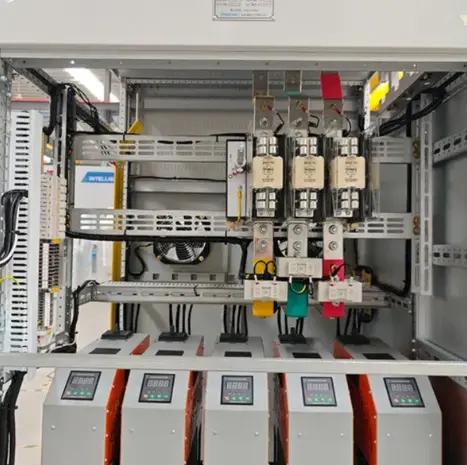

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

Məhsul parametrləri

Parametr	Spesifikasiya
Nominal İzolyasiya Gərginliyi (Ui)	1000V
Nominal Əməliyyat Gərginliyi (Ue)	400V / 690V AC
Nominal cərəyan (Busbar)	Şkafın konfiqurasiyası və layihə tələblərindən asılı olaraq 6300A-a qədər
Nominal cərəyan (Çekmece)	Hər çekmece üçün 800A-a qədər (sabit bölmə ilə daha böyük)
Nominal Qısaqapanmaya Dözümlülük (Icw)	Təsdiqlənmiş dizayn və sınaq sənədlərinə uyğun olaraq 1 saniyəyə 100kA-a qədər
Qiymətləndirilmiş Pik Dözümlülük (Ipk)	220kA
Çekmece Ölçüləri	8E/2, 8E, 16E, 24E (IEC 61439-2 üzrə)
Çekmece Mövqe Göstərişi	Qoşulmuş / Test / İzolyasiya edilmiş / Çıxarılmış (elektron sensor ehtiyat nüsxəsi ilə)
Rabitə Protokolu	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP (isteğe bağlı)
Çekmece başına Parametrlərin monitorinqi	Current, voltage, power, energy, temperature (3 points), contact wear level
Mühafizə Sinfi (Qoşa)	IP40 (standart), IP54 (isteğe bağlı)
İşləmə temperaturu	-5°C-dən +45°C-dək (40°C-dən yuxarı azalma)
Rütubət	≤85% kondensasiyasız
Standartlar	IEC 61439-1, IEC 61439-2, GB/T 7251.8

Məhsulun Xüsusiyyətləri və Tətbiqləri

MCS Aşağı Gərginlikli Ağıllı Çekmeceli Şkaf Kommutatorunun Əsas Xüsusiyyətləri

Xüsusiyyət	Təsvir
Çekmece mövqeyinin rəqəmsal oxunuşu	Hər bir çekmece mərkəzi HMI-yə öz dəqiq mövqeyini (qoşulmuş/sınaq/təcrid olunmuş) bildirir. Daha təxmin etmək yoxdur.
Ağıllı temperatur monitorinqi	Hər çekmece üçün üç PT100 sensoru əsas kontaktı, şassi və ətraf mühitin temperaturunu ölçür. 85°C-də xəbərdarlıq.
Hər çekmecedə qeyri-uçucu yaddaş çipi	Çekmece ID, reytinq, texniki xidmət tarixçəsi və iş saatlarını saxlayır. Özünü tanıyan, tax və oynatma çekmeceleri.
Motorlu çekmece seçimi	Yüksək cərəyanlı çekmeceler üçün (≥400A), 24V DC motor vasitəsilə uzaqdan daxiletmə/çıxarma. Operator qövs parıltı zonasından kənarda qalır.
Rütubət sensoru ilə kondensasiya əleyhinə qızdırıcı	Avtomatik qızdırıcılar korpus daxilində nisbi rütubət >70% olduqda açılır. Sızma cərəyanlarının qarşısını alır.
İnteqrasiya edilmiş enerji ölçülməsi (Sinif 1.0)	Hər çekmece enerji ölçmə çipi daxildir; xarici sayğaclara ehtiyac yoxdur.

Tipik Tətbiqlər

● Məlumat mərkəzləri – real vaxt rejimində qidalandırıcı monitorinqi və uzaqdan kəsici əməliyyatı

● Xəstəxanalar – kritik yüklərə təsir etmədən çekmecenin tez dəyişdirilməsi

● Su təmizləyici qurğular – kondensasiya əleyhinə qızdırıcılarla yüksək rütubətə dözümlülük

● Avtomobil istehsalı – qabaqlayıcı aşınma göstəricisi ilə başlayan mühərrik

● Kommersiya məqsədli hündürmərtəbəli binalar – siyirmə ilə kirayəçinin hər mərtəbəsinə düşən enerjinin ölçülməsi

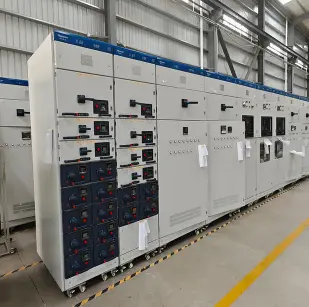

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

İstehsal təfərrüatları

Lugao Power Co., Ltd.-dən hər bir MCS Aşağı Gərginlikli Ağıllı Çekmece Şkaf Kommutatoru dəqiqliklə və təfərrüata diqqət yetirməklə qurulur:

● Korpus istehsalı: 1,5 mm-dən 2,0 mm-ə qədər sinklə örtülmüş polad, tam qaynaqlanmış çərçivə. Toz boya RAL 7035, minimum qalınlıq 70μm. ISO 9227 standartına uyğun olaraq duz sprey testi ≥400 saat.

● Busbar sistemi: Yüksək keçiriciliyə malik ETP mis (99,9% təmizlik). Bütün oynaqlar gümüşlə örtülmüşdür (minimum 8μm). 1000V üçün nəzərdə tutulmuş istiliklə büzülən qolları ilə tam izolyasiya edilmiş şinlər.

● Çekmece şassisi: Korroziyaya davamlı passivasiya ilə 2,5 mm soyuq yayılmış poladdan hazırlanmışdır. Özünü yağlayan polimer bələdçi relsləri >5000 dövrə üçün hamar hərəkətə zəmanət verir.

● İlkin kontaktlar: Yaylı qolda mis volfram ərintisi ucları. Gümüşlə örtülmüş təmas səthləri. Yenidən örtülmədən 3000 elektrik əməliyyatı üçün qiymətləndirilib.

● İkinci dərəcəli kontaktlar: 24 pinli gümüşlə örtülmüş, qızılı çıraqlı sancaqlar ilə birləşdirici birləşdirici. Kontakt müqaviməti <1mΩ. 10.000 daxiletmə/çıxarma dövrü üçün qiymətləndirilib.

● Ağıllı elektronika: -25°C ilə +85°C arasında qiymətləndirilən sənaye səviyyəli komponentlər. Hər bir çekmece nəzarətçisi 72 saat yanma və milli standartlara uyğun olaraq kalibrləmədən keçir.

● Zavod sınağı: Hər bir qurğu dielektrik sınaqdan (2.5kV/dəq), temperaturun yüksəldilməsi testindən (1.1x nominal cərəyanda) və funksional rabitə testindən keçirilir. Test hesabatları 15 il arxivdə saxlanılır.

Sertifikatlaşdırma və Keyfiyyət Təminatı – Niyə Lugao-nu seçməlisiniz?

Sertifikatlaşdırma	Təfərrüatlar
IEC 61439-2	IEC 61439-1/2 uyğun dizayn. Layihə tələblərinə uyğun olaraq tipli test sənədləri və ya üçüncü tərəf yoxlama hesabatları təqdim edilə bilər.
ISO 9001:2015	Keyfiyyət idarəetmə sistemi
ISO 14001:2015	Ətraf mühitin idarə edilməsi
CE işarəsi	LVD və EMC uyğunluğu
RoHS	Bütün elektron modullar qurğuşunsuzdur və RoHS-ə uyğundur

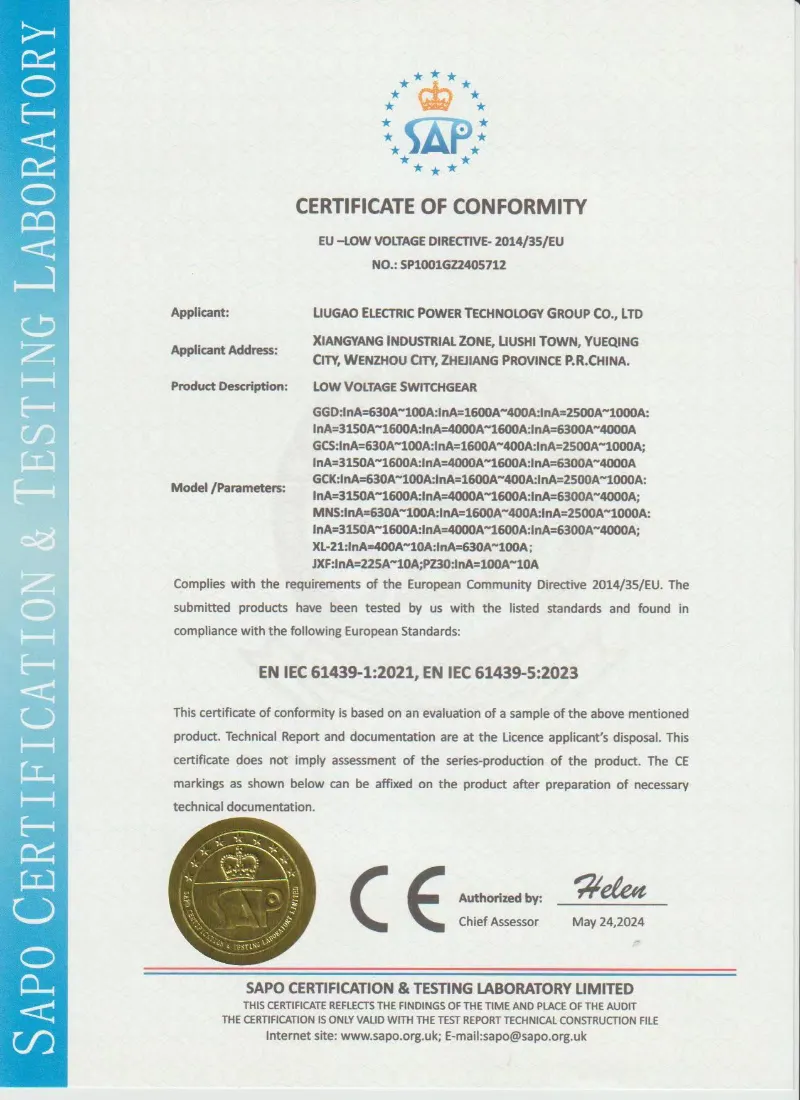

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

Niyə Lugao Power seçməlisiniz?

Bacarıq	Lugao Həlli
Çekmece kəşfiyyatı	Çekmece mövqeyi, temperatur, enerji və iş vəziyyətinə nəzarət mövcuddur
Ünsiyyət	Layihə tələblərindən asılı olaraq Modbus RTU/TCP və digər protokollar mövcuddur
Motorlu çekmece	Yüksək cərəyanlı çekmece bölmələri üçün isteğe bağlı motorlu çekmece dizaynı
Çatdırılma	Çatdırılma müddəti konfiqurasiyadan, miqdarından və komponent markasından asılıdır
Zəmanət	Layihə müqaviləsinə əsaslanan əlavə genişləndirilmiş dəstək ilə standart zəmanət

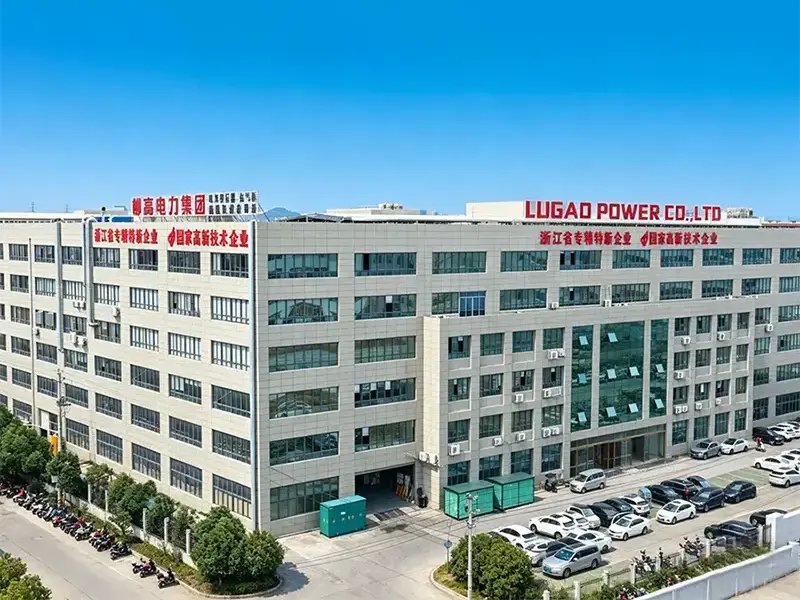

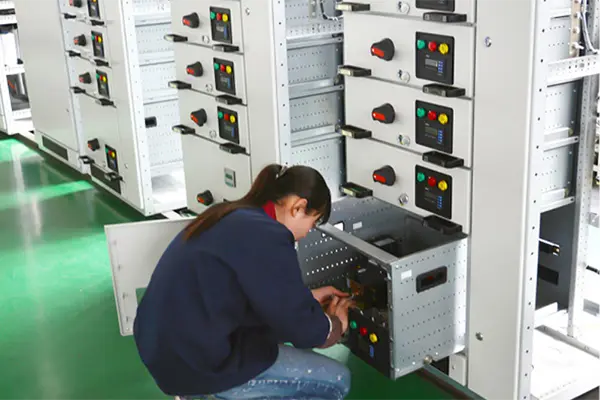

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

Fərdiləşdirmə Seçimləri

Elektrik Konfiqurasiyası	Daxil olan qurğu, qidalandırıcı qurğu, motor idarəetmə bloku, kondansatör kompensasiya qurğusu
Çekmece Ölçüsü	8E/2, 8E, 16E, 24E yük tələblərinə uyğun olaraq
Ünsiyyət	Modbus RTU, Modbus TCP, Profibus DP, Ethernet/IP isteğe bağlıdır
Monitorinq funksiyası	Cari, gərginlik, enerji, temperatur, çekmece mövqeyi və həyəcan vəziyyəti
Komponent Markası	ABB, Schneider, Siemens, CHINT və ya layihə ilə müəyyən edilmiş brendlər
Busbar Sistemi	Mis və ya alüminium şin, fərdiləşdirilmiş nominal cərəyan və qısaqapanma səviyyəsi
IP Mühafizəsi	IP40 standartı, IP54 isteğe bağlıdır
Sənədləşdirmə	Tək sətirli diaqram, layout rəsmi, məftil diaqramı, çekmece cədvəli və sınaq hesabatı

Tez-tez verilən suallar

1-ci sual: Çekmecenin bort yaddaşı elektrik kəsilməsinə dözürmü?

A: Bəli. Qeyri-uçucu FRAM çipi ən azı 10 il xarici güc olmadan məlumatları saxlayır. İş saatları, hadisə qeydləri və kontakt aşınması məlumatları qorunur.

S2: Rabitə protokolu açıqdır, yoxsa mülkiyyətdir?

A: Açıq. Biz standart Modbus RTU/TCP registrlərindən istifadə edirik (təlimatımızda sənədləşdirilmişdir). Əlavə şlüz lisenziyaları olmadan istənilən üçüncü tərəf SCADA, PLC və ya BMS-ə qoşula bilərsiniz.

3-cü sual: Çekmecenin temperatur sensoru uğursuz olarsa nə baş verir?

A: Nəzarətçi siyirtmənin LCD ekranında və rabitə vasitəsilə “Sensor nasazlığı” barədə məlumat verəcək. Mexanik əməliyyat təsirsiz qalır. Əvəzedici sensor dəsti çekmece çıxarılmadan 5 dəqiqədən az müddətdə quraşdırıla bilər.

4-cü sual: Mən əsas elektrik açarı olmadan ehtiyat çekmece sifariş edə bilərəmmi?

A: Bəli. Biz bunu "boş ağıllı çekmece qabığı" adlandırırıq - bura şassi, ikincil kontaktlar, yaddaş çipi və monitorinq elektronikası daxildir, lakin əsas açar olmadan. Daha sonra özünüz seçdiyiniz açarı quraşdıra bilərsiniz.
