GCS Çıxış Tipi Aşağı Gərginlikli Panel Kommutator

GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator qurğusu 400V-a qədər nominal gərginliklərdə (izolyasiya göstəriciləri 1000V-a çatan) və üfüqi əsas cərəyanlarda 400-a qədər işləyən üç fazalı AC sənaye sistemlərində enerjinin qəbulu, paylanması və ağıllı mühərrik idarəetməsi üçün diqqətlə hazırlanmış qabaqcıl qapalı keçid qurğusudur. Müasir aşağı gərginlikli enerji paylama mərkəzlərinin əsas dayağı olaraq, bu GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator qurğusu hava açarları (ACBs), qəliblənmiş qutu elektrik açarları (MCCB), kontaktorlar, istilik həddindən artıq yüklənmə röleləri, çoxfunksiyalı rəqəmsal sayğaclar və çoxfunksiyalı rəqəmsal sayğaclar daxil olmaqla, əsas və ikinci dərəcəli komponentlərin hərtərəfli dəstini birləşdirir. dəyişdirilə bilən modul çekmece qurğuları.

Məhsul Parametri (Spesifikasiya)

Aşağıda standart GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator üçün texniki spesifikasiyalar cədvəli verilmişdir.

Nominal Tezlik 50Hz / 60Hz Tətbiq olunan Standartlar IEC 61439-1/2, GB/T 7251 Quraşdırma Daxili, döşəmədə dayanan Çekmece Mövqeyi Qoşulmuş, Sınaq, Ayrılmış və Çıxarılmış mövqelər Kabel Girişi Üst və ya alt kabel girişi Busbar Materialı Mis və ya alüminium layihənin konfiqurasiyasına uyğun olaraq - Temperatur 4°C və ya +5°C layihəyə aid şərtlər Hündürlük ≤2000m standart, layihənin təsdiqi ilə daha yüksək hündürlük mövcuddur.

Məhsulun Xüsusiyyəti və Tətbiqi

S1: Bu GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatorunun görkəmli funksional xüsusiyyətləri hansılardır?

A: GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatoru yüksək dəyişdirilə bilməsi və təhlükəsizliyi ilə xarakterizə olunur. Eyni reytinqin funksional çekmeceleri tamamilə dəyişdirilə bilər, fövqəladə dəyişdirmə zamanı naqil xətalarını aradan qaldırır. O, həmçinin "Off-Position-Test-On" ardıcıllığını ciddi şəkildə tətbiq edən, operatorların yük altında dövrələri qoşmasına və ya ayırmasına mane olan dəqiq mexaniki bloklama mexanizmini təqdim edir. Bundan əlavə, qabaqcıl ventilyasiya dizaynı yüksək cərəyan dövrələri üçün effektiv istilik yayılmasını təmin edir.

S2: Hansı ssenarilər bu keçid qurğusu üçün ən uyğundur?

Cavab: Bu GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator qurğusu fasiləsiz enerji və nasazlıqların tez bərpası tələb edən sektorlar üçün idealdır. Tipik tətbiqlərə neft-kimya zavodları (nasos və kompressorun idarə edilməsi üçün), iri miqyaslı istehsal zavodları (avtomatlaşdırılmış istehsal xətləri), elektrik stansiyasının köməkçi sistemləri, şəhər dəmir yolu tranziti və kommersiya qülləsi yarımstansiyaları daxildir. Onun cəlbedici dizaynı onu fasilələrin minimuma endirilməli olduğu istənilən kritik mühit üçün üstünlük təşkil edir.

İstehsal təfərrüatları

1. Şkaf Çərçivəsinin İstehsalı – Həssas Mühəndisli Struktur

Lugao Power-ın GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator qurğusunun korpusu üstün düzlük və struktur bütövlüyünə görə seçilmiş yüksək keyfiyyətli soyuq yayılmış polad təbəqələrdən başlayır. Bütün polad panellər idxal edilmiş CNC qüllənin zımbalama və əyilmə mərkəzləri vasitəsilə emal edilir, ±0,5° daxilində əyilmə bucağı dəqiqliyinə və ±0,1 mm daxilində dəlik mövqeyi dəqiqliyinə nail olur. Formalaşdıqdan sonra çərçivə çox mərhələli səthi müalicədən keçir: yağdan təmizlənmə, turşu turşusu, fosfatlama və elektrostatik epoksi toz boyası, sonra sərt, korroziyaya davamlı bir örtük yaratmaq üçün 180-200 ° C-də bişirilir. Yığılmış şkaf IP30-dan IP40-a qədər qorunma təmin edir, daxili komponentləri tozdan, nəmdən və təsadüfi təmasdan effektiv şəkildə qoruyur.

2. Busbar Sistemi – Yüksək Keçirici Mis Özək

Bütün əsas, şaquli və şaquli şinlər keçiriciliyi ≥ 98% IACS təmin edərək, 99,95% saf elektrolitik misdən (T2 dərəcəli) hazırlanır. Oksidləşmənin qarşısını almaq və istilik yayılmasını artırmaq üçün şin səthləri çox qatlı müalicə alır - ya qalayla örtülmüş, gümüşlə örtülmüş, ya da yüksək gərginlikli istilik-büzücü izolyasiya qolları ilə örtülmüşdür. Hər bir şin birləşməsi kalibrlənmiş fırlanma anı alətləri ilə bərkidilir və uzunmüddətli etibarlılığa xələl gətirə biləcək yerli qaynar nöqtələri aradan qaldıraraq izlənilmək üçün işarələnir.

3. Çekmecenin yığılması – “Üç keçidli” tənzimləmə proseduru

Hər bir çıxarılan funksional vahid eksklüziv üç keçidli slayd tənzimləməmizdən keçir:

1: Bələdçi relslər əl ilə quraşdırılır və ilkin hizalanma üçün tənzimlənir.

2: Mexanik hamarlığı və kilidin bağlanmasını yoxlamaq üçün çekmece yüksüz şəraitdə daxil edilir və çıxarılır.

3: Elektrik fasiləsizliyi sınağında, birinci və ikincili plug-in kontakt müqavimətinə nəzarət edərkən çekmece bir neçə dəfə dövrələnir. Yalnız düzgün işləmə həddimizi ödəyən bölmələr təsdiqlənir.

Bu ciddi prosedur hər çekmecenin asanlıqla sürüşməsini təmin edir və bütün səyahət diapazonunda mükəmməl elektrik əlaqəsini saxlayır.

4. Rəqabət Üstünlükləri – Daha Sıx Dözümlülüklər və Üstün Əlaqələr

Standart bazar alternativləri ilə müqayisədə Lugao Power-in istehsal üstünlükləri nəzərə çarpan və ölçülə biləndir:

Bələdçi-Track Tolerantlığına Nəzarət: Biz çekmece mexanizminin boşluğunu ±0,5 mm-də saxlayırıq (sənaye üçün ümumi ≥±1,0 mm-dir). Bu daha sıx dözümlülük, işləmə zamanı çekmecenin titrəməsinin və ya sallanmasının qarşısını alır, ilkin kontaktın aşınmasının və həddindən artıq istiliyin əsas səbəbini birbaşa aradan qaldırır.

Gümüşlə örtülmüş ilkin birləşdiricilər: Bütün qoşulma kontaktları mis ərintisindən hazırlanır və ≥6μm qalınlığında gümüş örtük təbəqəsi ilə tamamlanır. Gümüşün aşağı təmas müqaviməti və mükəmməl antioksidləşmə xüsusiyyətləri əlaqə nöqtələrində enerji itkisini əhəmiyyətli dərəcədə azaldır, bütün GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatorunun uzunmüddətli istilik dayanıqlığını və enerji səmərəliliyini artırır.

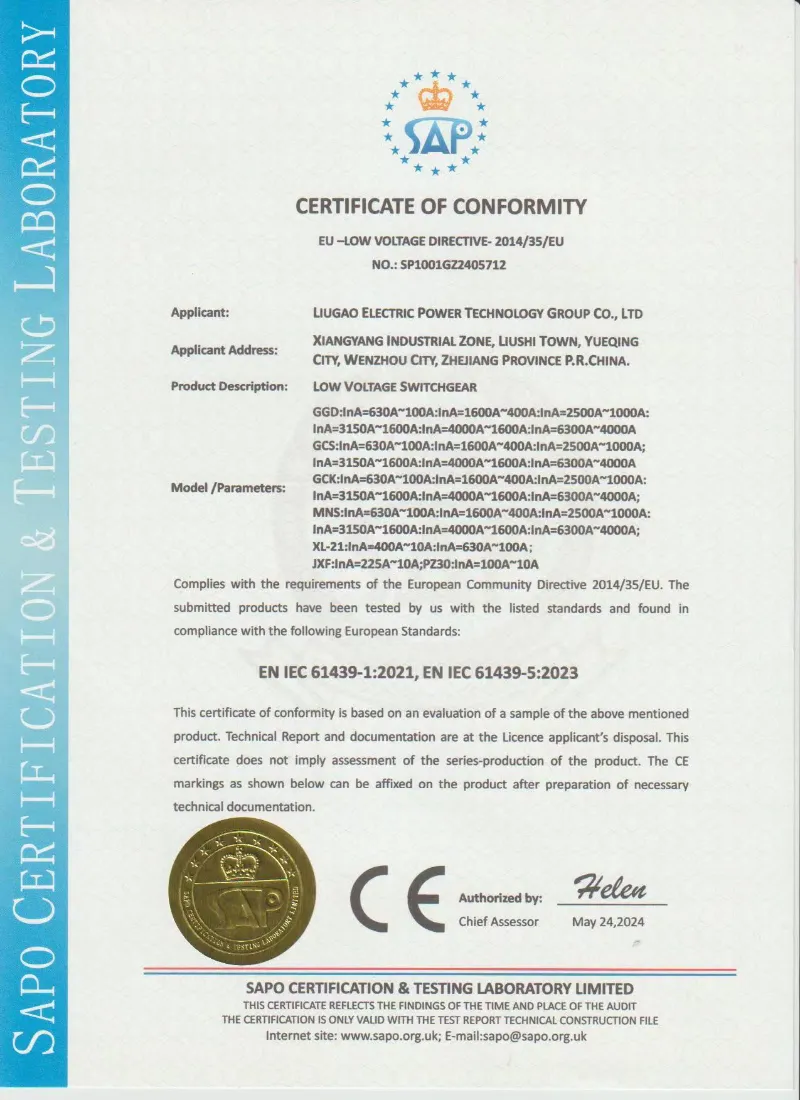

Sertifikatlaşdırma və Keyfiyyət Təminatı

Lugao layihənin texniki tələblərinə və IEC 61439-1/2 və GB/T 7251 kimi tətbiq olunan aşağı gərginlikli keçid qurğuları standartlarına uyğun olaraq GCS çəkiliş tipli aşağı gərginlikli paylayıcı qurğular istehsal edir. Təsdiq olunmuş texniki razılaşmaya əsasən, göndərilməzdən əvvəl müntəzəm yoxlama və sınaq hesabatları təqdim edilə bilər.

• IEC 61439-1/2 əsaslı dizayn və sınaq
• GB/T 7251 əsasında istehsal və yoxlama
• Güc tezliyi müqavimət testi
• İzolyasiya müqavimət testi
• Çekmece bölmələri üçün mexaniki əməliyyat testi
• Kilidləmə funksiyasının yoxlanılması
• İkinci dərəcəli naqillər və funksional əməliyyat testi
• Busbar bağlantısı fırlanma momentinin yoxlanılması
• Göndərmədən əvvəl müntəzəm sınaq hesabatı
• Zavod yoxlanış şəkilləri istəyə görə verilir



Qablaşdırma, Göndərmə və Satışdan Sonra Xidmət

Qablaşdırma və Göndərmə:

Hər bir GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutator qurğusu əvvəlcə nəm və tozu dəf etmək üçün PE filmi ilə bükülür, sonra polad qayışlarla möhkəmləndirilmiş fumigasiya edilmiş, ağır yük daşıyan taxta yeşiklərə yığılır. Tranzit təsirinin zədələnməsinin qarşısını almaq üçün həssas elektron komponentlər və tam əhatə olunmuş qoruyucu künclər üçün vakuumla möhürlənmiş qablaşdırmadan istifadə edirik. Standart göndərmə 20GP/40HQ konteynerləri vasitəsilə həyata keçirilir, daşımalar investisiyanızı tam qorumaq üçün dünya üzrə aparıcı dəniz sığortaçıları tərəfindən sığortalanır.




Satışdan sonrakı xidmət:

Lugao Power Co., Ltd. istismara verildiyi tarixdən (və ya çatdırılma tarixindən etibarən 18 ay, hansı birinci gəlirsə) hərtərəfli 12 aylıq zəmanət verir. Xidmətimizə 24/7 texniki qaynar xətt dəstəyi, uzaqdan video bələdçiliyi və zəruri hallarda sertifikatlı mühəndislərin yerində xidmət daxildir. Normal iş şəraitində performans uğursuzluqları halında, biz təmir və ya əvəz hissələri pulsuz təmin edirik.




Müştəri Sualları və Cavabları

S: GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatoru mənim mövcud avtobus yolu sistemimə uyğundurmu?

A: Bəli, uyğunluq ciddi şəkildə müşahidə olunur. Biz bu GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatorunun əlaqə qaldırıcı flanşlarını yuxarı axın transformatorunuz və aşağı axın avtobus yolu interfeysləri ilə mükəmməl uyğunlaşdırmaq üçün konfiqurasiya edirik. Qoşulma nöqtələrini fərdiləşdirə bilməyimiz üçün texniki təsdiqləmə mərhələsində öz yerindəki keçid qurğusunun sxemlərini təqdim edin.




S: Əməliyyat zamanı çekmece uğursuz olarsa nə baş verir? Tam bağlanmadan onu düzəldə bilərəmmi?

A: Dəqiq, sürətli isti dəyişdirmə onun əsas üstünlüyüdür. Siz sadəcə olaraq həmin bölmənin daxilindəki elektrik açarını “Söndürülür” vəziyyətinə gətirin, nasaz qurğunu çıxarın və eyni nominallı ehtiyata sürüşdürün. Bu GCS Çıxış tipli Aşağı Gərginlikli Panel Kommutatorunun qalan hissəsi bir neçə dəqiqə ərzində enerjini bərpa edərək işləməyə davam edir.




S: Şin kamerasına texniki qulluq zamanı qövs partlaması hadisələrinin qarşısını necə almaq olar?

A: Təhlükəsizlik hər şeydən vacibdir. Əsas və şaxələndirici şin bölmələri tam hissələrə bölünür. Çıxarma bölməsinin kamerası ilə şaquli shinanın kamerası arasında qövs keçirməyən maneələr quraşdırırıq. Busbar bölməsinə daxil olarkən, bütün bitişik funksional qurğular "Ayrılmış/Sınaq" vəziyyətində təhlükəsiz şəkildə asma kilidlənə bilər.
