GGD Modullu Sabit Tipli Aşağı Gərginlikli Kommutator

Tərif və Əsas Kimlik

GGD Modul Sabit Tipli Aşağı Gərginlikli Kommutator qapalı, döşəmədə dayanan, metal qapalı keçid qurğusudur. üçün xüsusi olaraq hazırlanmışdıraşağı gərginlikli AC enerji paylanmasıüç fazalı sənaye və kommersiya elektrik sistemlərində. Enerji paylama iyerarxiyasında əsas məhsul kimi o, transformatorun ikincil terminalları ilə son filial paylayıcı lövhələri arasında oturur və quraşdırmanın əsas enerji mərkəzi kimi fəaliyyət göstərir.

Məhsul parametrləri

Sertifikatlaşdırma və Keyfiyyət Təminatı

Luqaolayihənin texniki tələblərinə və tətbiq olunan aşağı gərginlikli paylayıcı standartlarına uyğun olaraq GGD sabit tipli aşağı gərginlikli paylayıcı qurğular istehsal edir. Təsdiq edilmiş texniki razılaşmaya əsasən, göndərilməzdən əvvəl müntəzəm yoxlama və sınaq hesabatları təqdim edilə bilər.

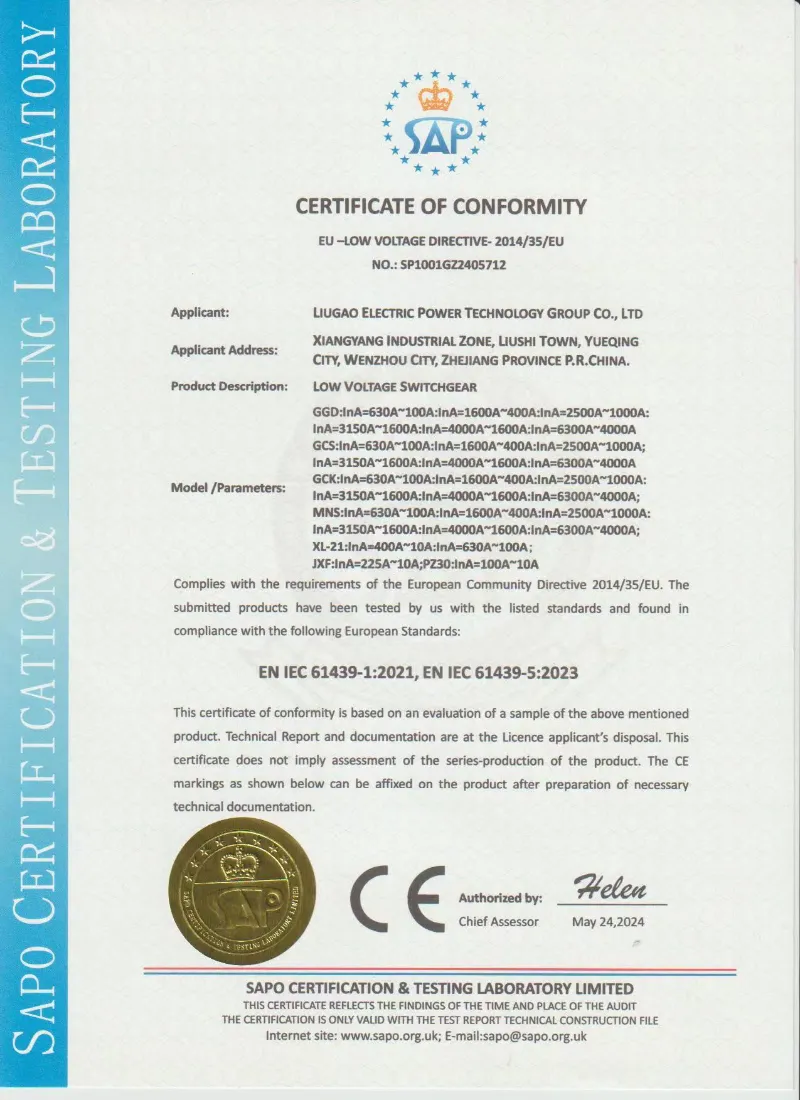

• IEC 61439-1/2 əsaslı dizayn və sınaq
• GB/T 7251 əsasında istehsal və yoxlama
• Güc tezliyi müqavimət testi
• İzolyasiya müqavimət testi
• Naqillərin və funksional işin yoxlanılması
• Konfiqurasiyaya uyğun olaraq temperatur artımının yoxlanılması
• Göndərmədən əvvəl müntəzəm sınaq hesabatı
• Zavod yoxlanış şəkilləri istəyə görə verilir

Sabit Quraşdırma Fəlsəfəsi

Funksional bölmələrin slaydlarda çıxarıla biləcəyi çıxarılan tipli keçid qurğularından fərqli olaraq, GGD daimi sabit montaj konsepsiyasından istifadə edir:

● Bütün əsas qurğular – hava elektrik açarları (ACB), qəliblənmiş qutu elektrik açarları (MCCB) və izolyasiya açarları – birbaşa bərk montaj lövhələrinə bərkidilir.

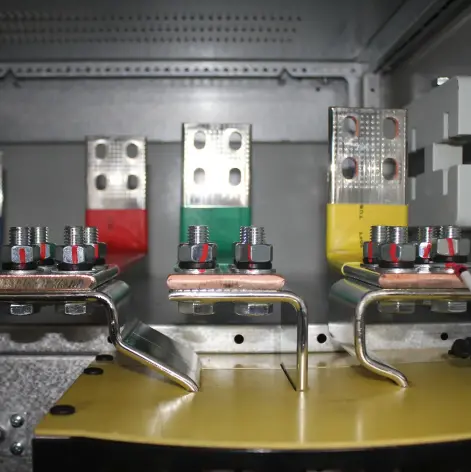

● Cihazlar və şinlər arasındakı elektrik birləşmələri qoşqu kontaktlarından deyil, boltlu mis keçidlərdən və ya kabel birləşmələrindən istifadə etməklə bərk naqillə bağlanır.

● Bu sabit yanaşma sürüşmə mexanizmləri ilə bağlı mexaniki mürəkkəbliyi, xərcləri və texniki xidməti aradan qaldırır və onu dövrə mövqelərinin nadir hallarda dəyişdiyi sabit, uzunmüddətli quraşdırmalar üçün ideal edir.

Modul korpusun tikintisi

● Korpus hər biri eyni hündürlüyə və dərinliyə malik standartlaşdırılmış modul kabinələrdən tikilib:

● Çərçivə ölçüləri: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Hər bir kabin müstəqil qaynaqlanmış polad moduldur ki, onu yan-yana bərkitmək olar ki, fasiləsiz kommutator sırası təşkil etsin.

● Kabinetlər funksional olaraq daxil olan (qidalandırıcı-qəbuledici), avtobus-birləşdirici (avtobusun qarşılıqlı əlaqəsi) və ya qidalandırıcı (gediş paylayıcı) kimi təsnif edilir.

Məhsul Üstünlükləri

Üstünlük 1 – Struktur Sağlamlıq

Gücləndirilmiş 8MF polad çərçivə təsdiqlənmiş qısaqapanmaya davamlılıq səviyyəsində mexaniki dayanıqlığı qorumağa kömək edir. Nominal pik dayanıqlı cərəyan: 63kA. Şkaf çərçivəsi layihəyə xas qısaqapanmaya davamlılıq tələblərini dəstəkləmək üçün nəzərdə tutulmuşdur. Nominal pik dayanıqlı cərəyan təsdiqlənmiş elektrik dizaynına uyğun olaraq konfiqurasiya edilə bilər.

Üstünlük 2 – Modul və Sürətli Yerləşdirmə

Standartlaşdırılmış giriş, bağlayıcı, qidalandırıcı kabinlər. Same height/depth. Standart vahidləri yan-yana yerləşdirməklə layihənin sürətli konfiqurasiyası. Yerində quraşdırma vaxtını və dizayn mürəkkəbliyini azaldır.

Üstünlük 3 – Xərc baxımından səmərəli həyat dövrü

Sabit montaj (çıxarma mexanizmləri yoxdur) ilkin dəyəri aşağı salır. Çekmece sürüşmələri, plug-in kontaktları və ya mürəkkəb kilidlər yoxdur. Minimum təmir, rəqabətli ümumi mülkiyyət dəyəri.

Üstünlük 4 – Optimallaşdırılmış Termal İdarəetmə

Təbii konveksiya soyutma: alt panjurlar + üst havalandırmalı dam qapağı. Baca effekti yaradır – isti hava qalxır, sərin hava içəri daxil olur. Fan, səs-küy, əlavə texniki qulluq yoxdur.

Üstünlük 5 – Sadələşdirilmiş Baxım və İstismar

Erqonomik hündürlükdə ön qapıda idarəetmələr, sayğaclar, göstəricilər. Qırıcı tutacaqlar qapını açmadan əlçatandır. Ayrılmış şin, açar, kabel bölmələri ilə geniş daxili plan - asan vizual yoxlama.

Məhsul Xüsusiyyətləri

Xüsusiyyət 1: Çox Qatlı Toz Boya Sistemi

Hər bir polad panel vahid elektrostatik epoksi-polyester toz örtüyü almadan əvvəl beş mərhələli ilkin müalicədən (yağdan təmizləmə, durulama, fosfatlaşdırma, passivləşdirmə və qurutma) keçir. Bu örtük üstün yapışma və rütubət müqavimətini təmin edərək, yapışqanlığı təmin edirGGD Modullu Sabit Tipli Aşağı Gərginlikli Kommutatortropik və ya yüksək rütubətli sənaye mühitlərində belə görünüşünü və korroziyadan qorunmasını saxlayır.

Xüsusiyyət 2: Şəffaf Qövs Baryerləri

Əsas şin və cihaz bölmələri arasında polikarbonat maneələr. Yoxlama zamanı operatorun təhlükəsizliyi üçün görünən fiziki ayırma təmin etməklə yanaşı, şin vəziyyətinin vizual təsdiqinə imkan verir.

Xüsusiyyət 3: Geniş Kabel Sonluq Zonası

● Böyük elektrik kabelinin əyilmə radiusunu özündə cəmləşdirən, açıq vəz lövhəsi olan böyük alt kabel bölməsi. Elektrik birləşmələrində gərginliyi aradan qaldırmaq üçün tənzimlənən kabel sıxacları daxildir.

Xüsusiyyət 4: İnteqrasiya edilmiş Torpaq Şinləri

Davamlı mis torpaq şin hər bir qaba əvvəlcədən qazılmış nöqtələrlə tam montaj uzunluğunda işləyir. Sistemin torpaqlama uyğunluğunu təmin edərək, daxil olan və çıxan dövrələrin yerində torpaqla bağlanmasını asanlaşdırır.

Xüsusiyyət 5: Asma Kilid Təminatı ilə Xarici Tutacaq

Əsas açarın tutacaqları xaricdən quraşdırılıb, OFF vəziyyətində kilidlənə bilir. Baxım zamanı təhlükəsiz mexaniki LOTO-ya imkan verir, aydın vizual izolyasiya təmin edir.

Xüsusiyyət 6: Çevik Busbar Konfiqurasiyası

Üst/aşağı kabel girişini və 3P4W və ya 3P5W paylamasını dəstəkləyir. Naqil xətlərini minimuma endirmək üçün faza şinləri standart rəng kodlaması ilə aydın şəkildə işarələnmişdir (neytral üçün sarı, yaşıl, qırmızı, mavi).

Məhsul tətbiqi

GGD Modul Sabit Tipli Aşağı Gərginlikli Kommutator Etibarlı sabit paylamaya üstünlük verildiyi müxtəlif sektorlarda geniş şəkildə tətbiq olunur:

● Bina Xidmətləri və İnfrastruktur: Hündürmərtəbəli yaşayış qüllələrində pilləkən işıqlandırmasının paylanması, yeraltı dayanacaqların havalandırma elektrik təchizatı və bələdiyyə küçə işıqlandırmasına nəzarət kabinetləri.

● Sənaye Yardımçı Sistemləri: Kompressor otağının güc panelləri, sement və aqreqat zavodlarında kritik olmayan texnoloji mühərrik qidalandırıcıları və fabrik anbarlarının paylayıcı lövhələri.

● Su və Çirkab Su Təmizlənməsi: Çiy suyun qəbulu və təmizlənmiş tullantıların axıdılması üçün nasos stansiyasının motor qidalandırıcıları və kimyəvi dozaj avadanlığının enerji təchizatı.

● Bərpa olunan Enerji: Yerə quraşdırılmış günəş fermalarında AC birləşdirici panellər və köməkçi enerji paylayıcı lövhələr.

● Ticarət Obyektləri: Alış-veriş mərkəzlərində ehtiyat generator sinxronizasiyası və paylama panelləri və universitet şəhərciyinin enerji stansiyalarında HVAC soyuducu qidalandırıcı panelləri.

● Müvəqqəti və Tikinti Gücü: Sabit möhkəm konstruksiyanın yüngül panel dizaynlarından daha yaxşı dayanıqlılıq təklif etdiyi yerlərdə müvəqqəti enerji paylama qutuları və tikinti qaldırıcı enerji təchizatı panelləri.

Qablaşdırma və Göndərmə

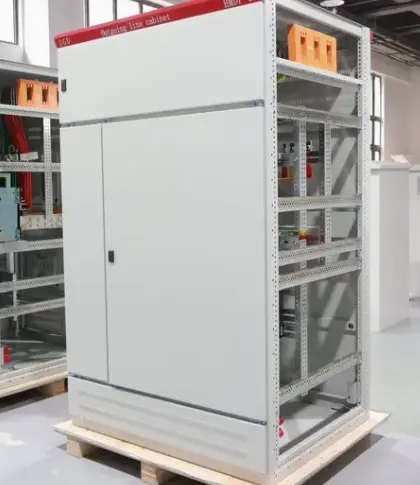

Hər bir GGD aşağı gərginlikli keçid şkafı pas əleyhinə film, köpük doldurma və kontrplak ixrac qablaşdırması ilə qorunur. Şkaf bazası daşınma tələblərinə uyğun olaraq forkliftlə işləmək üçün hazırlana bilər.

Qablaşdırma: uzanan film, nəmə davamlı qoruyucu və kontrplak ixrac qutusu

Göndərmə: FOB Ningbo, CIF əsas limanları və ya EXW mövcuddur

Şkafın bərkidilməsi: daxili komponentlər göndərilməzdən əvvəl gücləndirilmişdir

Sənədlər: qablaşdırma siyahısı, məftil diaqramı və sınaq hesabatı daxildir

Satışdan sonrakı xidmət

Quraşdırma və işə salma üçün texniki dəstək

Naqil diaqramı və layout rəsm dəstəyi

Açarlar, sayğaclar və nəzarət komponentləri üçün ehtiyat hissələri təlimatı

Təsdiq edilmiş sifariş müqaviləsinə əsasən zəmanət şərtləri

Tez-tez verilən suallar

1-ci sual: GGD stasionar keçid qurğusu ilə GCS/MNS ayırıcı qurğu arasında fərq nədir?

GGD sabit quraşdırılmış açarlardan və bərk naqilli birləşmələrdən, GCS və ya MNS isə çıxarıla bilən çekmece qurğularından istifadə edir. GGD, sxemlərin tez-tez dəyişdirilməsinə ehtiyac olmayan sabit paylama sistemləri üçün daha sərfəlidir.

2-ci sual: GGD kabineti mənim tək xətt diaqramıma uyğun olaraq fərdiləşdirilə bilərmi?

Bəli. Lugao sizin elektrik diaqramınıza və komponent markasının tələblərinə uyğun olaraq daxil olan, qidalandırıcı, avtobus birləşdiricisi, ölçmə və kondansatör kompensasiya şkaflarını konfiqurasiya edə bilər.

Q3: Hansı komponent markalarından istifadə edilə bilər?

Ümumi seçimlərə büdcədən və texniki tələblərdən asılı olaraq ABB, Schneider, Siemens, CHINT, Delixi və ya digər layihə ilə müəyyən edilmiş brendlər daxildir.

S4: Göndərmədən əvvəl hansı sənədlər verilir?

Təsdiq edilmiş sifarişə uyğun olaraq göndərilməzdən əvvəl layout çertyojlarını, məftil diaqramlarını, adi sınaq hesabatlarını, qablaşdırma siyahılarını və məhsul fotoşəkillərini təqdim edə bilərik.
