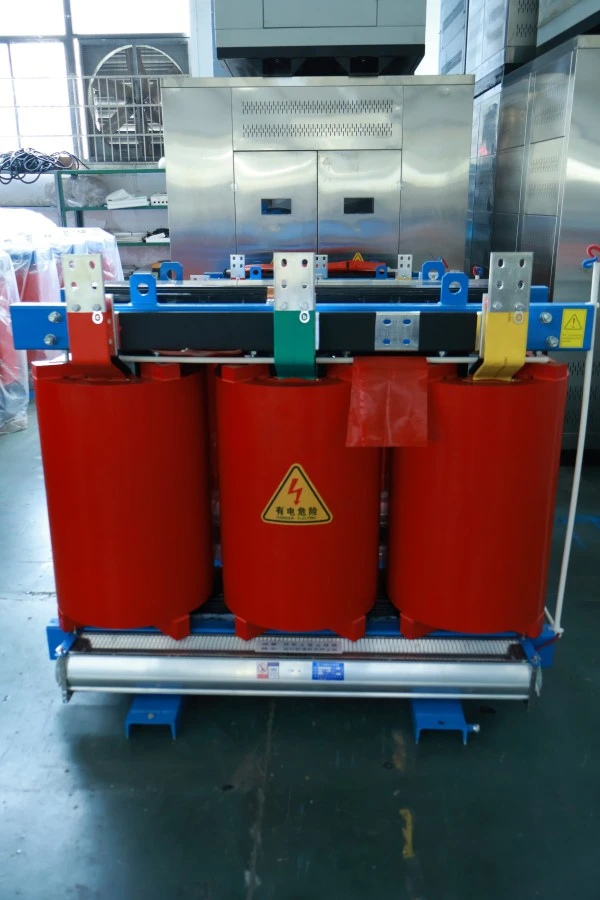

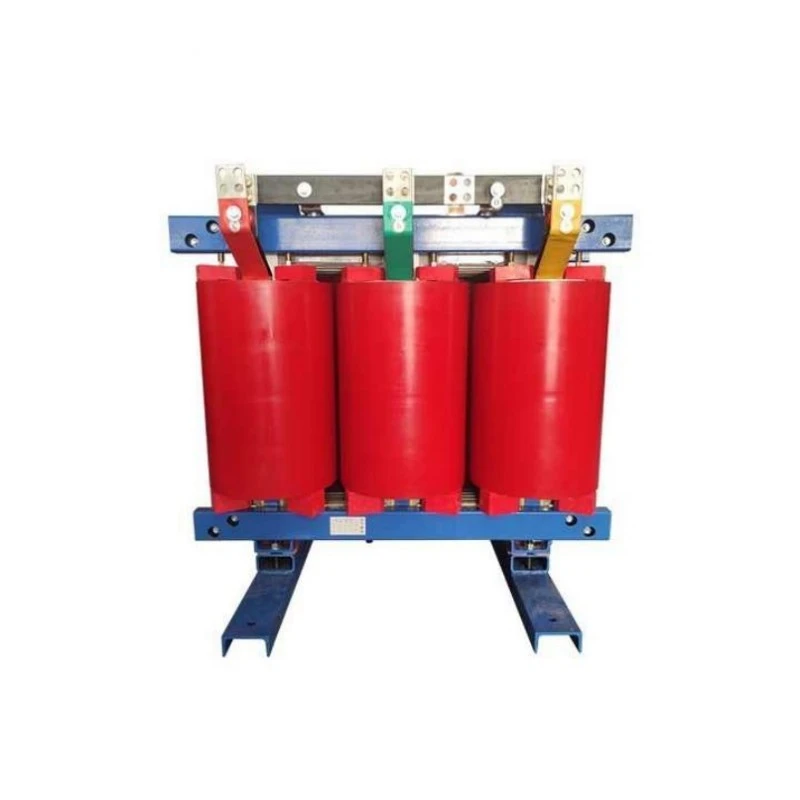

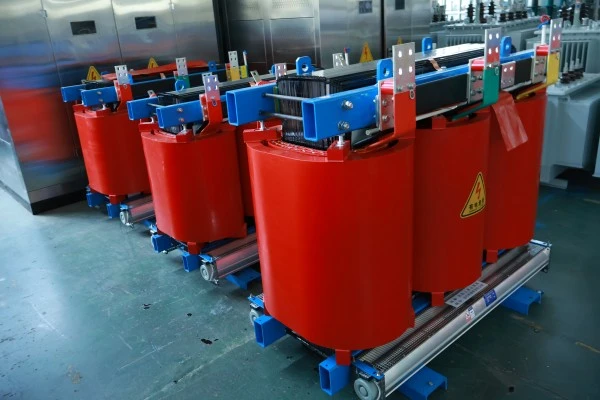

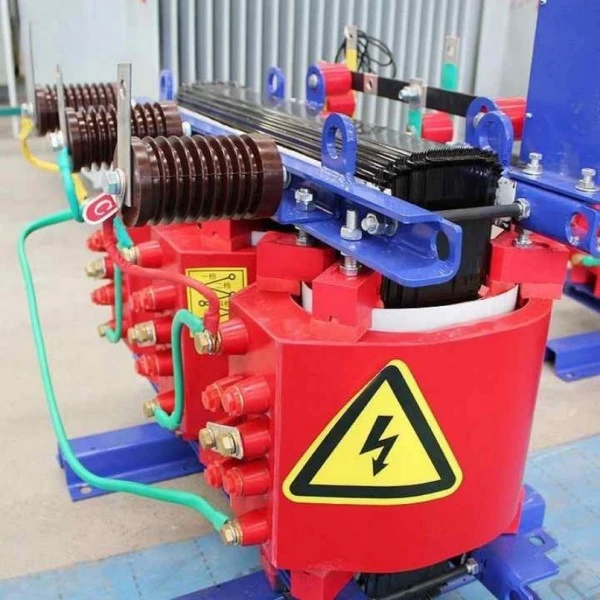

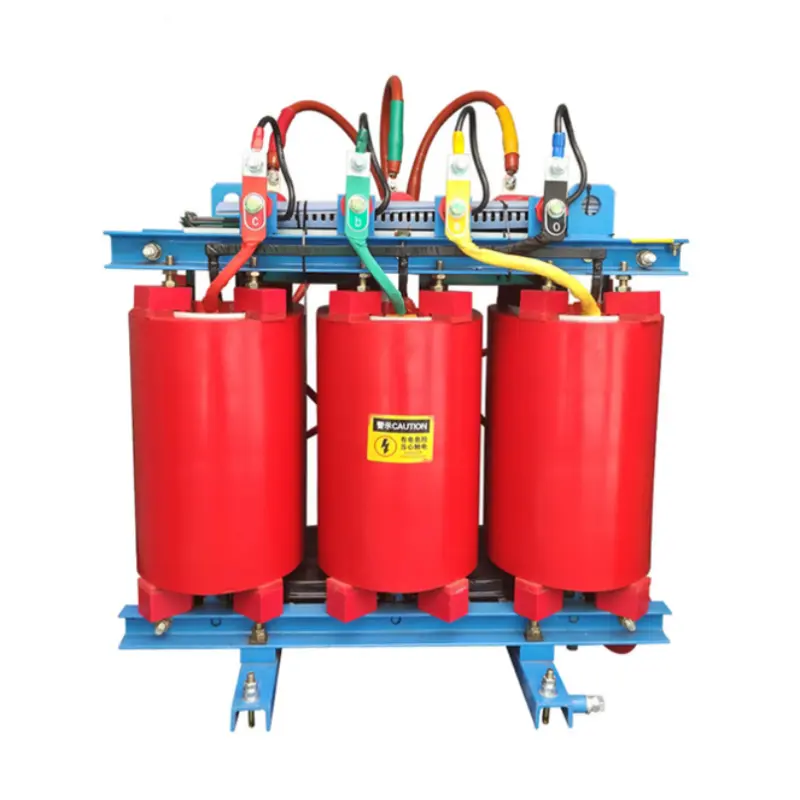

SCB13 Mis Sarma Quru Tip Güc Transformatoru

bu nədir?

SCB13 seriyası üç fazalı, qatranla tökmə izolyasiya edilmiş, mis sarğıdırquru tipli güc transformatoru. Təyinatda "SC" tökmə qatranı (epoksi qatranı vakuum tökmə), "B" folqa sarımlarını, "13" isə performans səviyyəsini ifadə edir, yəni itki dəyərləri GB 20052-2020 milli standartının 1-ci səviyyəli enerji səmərəliliyi tələblərinə cavab verir. Əsas keçirici material alüminium və ya mislə örtülmüş alüminium deyil, yüksək saflıqda oksigensiz misdir.

Bu nə edir?

1. Gərginliyin çevrilməsi : Yüksək gərginliyi (10kV, 35kV) aşağı gərginliyə (400V, 690V) çevirir və ya lazım olduqda yüksəlir, müxtəlif avadanlıqların gərginlik tələblərinə cavab verir.

2. Güc Paylanması: Paylayıcı sistemin əsas cihazı kimi o, enerjini sənaye müəssisələri, ticarət kompleksləri, hündürmərtəbəli binalar və külək stansiyaları kimi çoxsaylı yüklərə təhlükəsiz şəkildə çatdırır.

3. Təhlükəsiz Enerji Təchizatı: Yanmaz epoksi qatranlı bərk izolyasiyaya görə, daxili nasazlıqlar olsa belə, yağ səpməyəcək və ya alov almayacaq, bu da onu xüsusilə daxili qurğular və ya ciddi yanğın təhlükəsizliyi tələbləri olan yerlər üçün uyğun edir.

4. Sakit Əməliyyat : İşləmə səs-küyü ənənəvi yağlı transformatorlardan əhəmiyyətli dərəcədə aşağıdır və bu onu yaşayış sahələri, xəstəxanalar, ofis binaları və digər səs-küyə həssas mühitlər üçün uyğun edir.

Bir sözlə, SCB13 Mis Sarma Quru Tipli Güc Transformatoru yüksək enerji səmərəliliyi, tam mis nüvəli, aşağı səs-küy və alov gecikdirən təhlükəsizliyi birləşdirən müasir enerji paylayıcı əsas cihazdır.

Məhsul Üstünlükləri

Adi quru tipli transformatorlarla müqayisədə bu məhsul beş əsas üstünlük təklif edir:

Tam mis sarımlar, əla keçiricilik:Bütün yüksək və aşağı gərginlikli sarımlar oksigensiz mis çubuqla çəkilmiş emaye düzbucaqlı mis tel və ya mis folqa istifadə edərək sarılır. Misin müqaviməti (təqribən 0,0172 Ω·mm²/m) alüminiumdan (təqribən 0,0283 Ω·mm²/m) xeyli aşağıdır. Buna görə də, eyni kəsikli mis sarımları daha az müqavimətə, daha az istilik istehsalına və daha yüksək gücə çevrilmə səmərəliliyinə malikdir. Uzunmüddətli istismar zamanı qənaət edilən elektrik enerjisi dəyəri ilkin investisiya fərqini xeyli üstələyir.

Səviyyə 1 Enerji Səmərəliliyi, Milli İkili Karbon Strategiyasına Uyğundur:SCB13 itki səviyyəsi ciddi şəkildə milli Səviyyə 1 enerji səmərəliliyi standartlarına cavab vermək üçün nəzərdə tutulmuşdur. Yüksüz itkilər SCB12-dən təxminən 10%, yük itkiləri isə 5%-dən çox azdır. İldə 8000 saat işləyən 1000kVA transformator üçün bu, elektrik enerjisi xərclərinə ildə 10,000 yuandan çox qənaət edir və standart transformatorlarla müqayisədə qiymət fərqini 3-5 il ərzində bərpa edir.

Epoksi qatranı vakuum tökmə, etibarlı izolyasiya:Sargılar xaricdən gətirilən Huntsman (və ya ekvivalent keyfiyyətli) epoksi qatranı ilə vakuum altında tökülür və qurudulur, hava qabarcıqlarını tamamilə aradan qaldırır. Müalicə olunan izolyasiya təbəqəsi yüksək mexaniki gücə, termal zərbəyə davamlılığa, çatlara qarşı müqavimətə və nəmdən/çirkdən qorunma xüsusiyyətinə malikdir. Qismən boşalma 5pC-dən aşağı səviyyədə idarə olunur ki, bu da milli standartlardan xeyli üstündür.

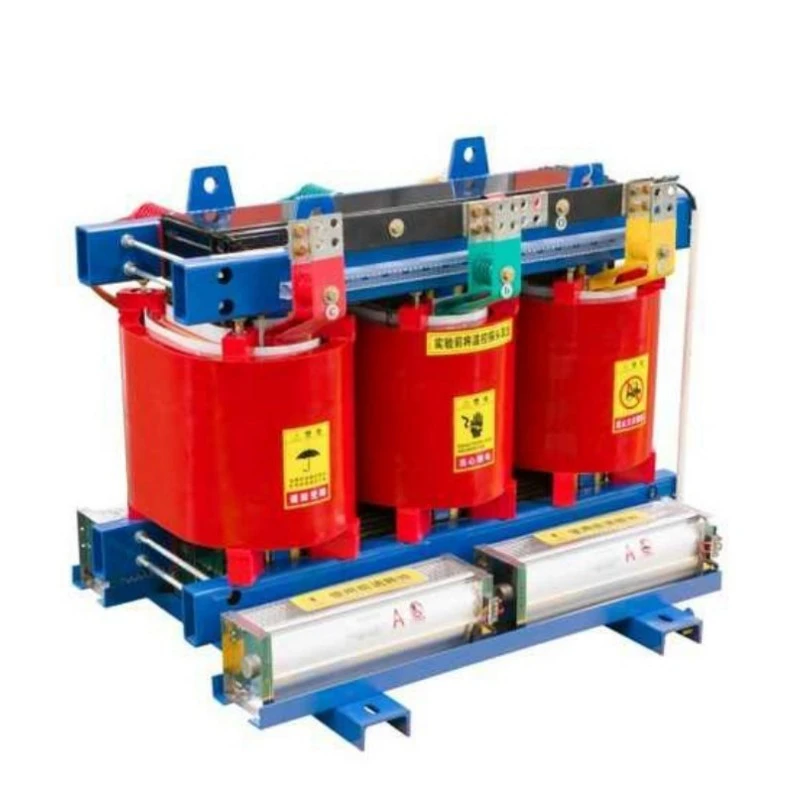

Güclü Aşırı Yük Tutumu, Dəyişən Yüklərə Uyğunlaşır: Under natural cooling, it can operate long-term at 10% overload; with forced air cooling (fans installed), output capacity can increase to over 120% of rated value. For seasonal load peaks (e.g., summer air conditioning use), no immediate capacity increase is needed.

Nəmə davamlı və çirklənməyə davamlı, ətraf mühitə güclü uyğunlaşma:Epoksi qatran tökmə dolama səthi hamar, sıx və hiqroskopik deyil. 100% nisbi rütubətli mühitlərdə bağlandıqdan sonra belə, əvvəlcədən qızdırılmadan birbaşa tam yüklə başlaya bilər. Xüsusilə yeraltı paylama otaqları, yüksək duzlu sahil əraziləri və kimya zavodları kimi nəm və ya korroziyalı mühitlər üçün uyğundur.

Məhsul Xüsusiyyətləri

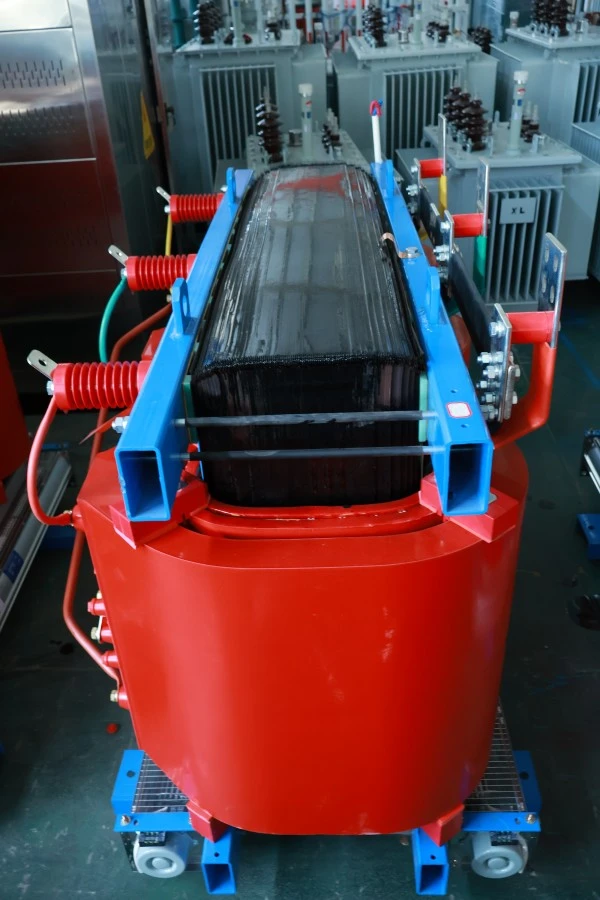

Əsas struktur: 45° tam əyilmiş pilləli laminasiya texnologiyasından istifadə edir, əsas hissələr və boyunduruqlar yüksək möhkəm bağlama qayışları və ya lövhələrlə sıxılır. Yüksək keçiriciliyə malik taxıl yönümlü silikon poladın tətbiqi (B30R090 və ya daha yüksək dərəcəli) həm histerezisi, həm də burulğan cərəyanı itkilərini minimuma endirir.

Aşağı gərginlikli sarımlar : Mis folqa ilə sarın, uclarında qatran son halqaları ilə sabitlənir. Mis folqa eni dolama hündürlüyünə bərabərdir, vahid eksenel amper dönüş paylanması və qısaqapanma elektromaqnit qüvvələrinə olduqca yüksək müqavimət təmin edir. Qat izolyasiyası əvvəlcədən emprenye edilmiş DMD materialından istifadə edir.

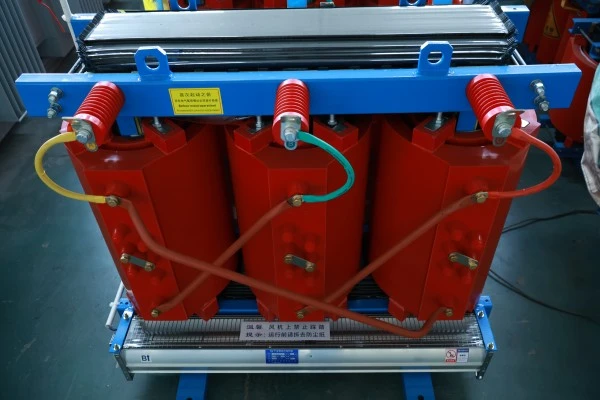

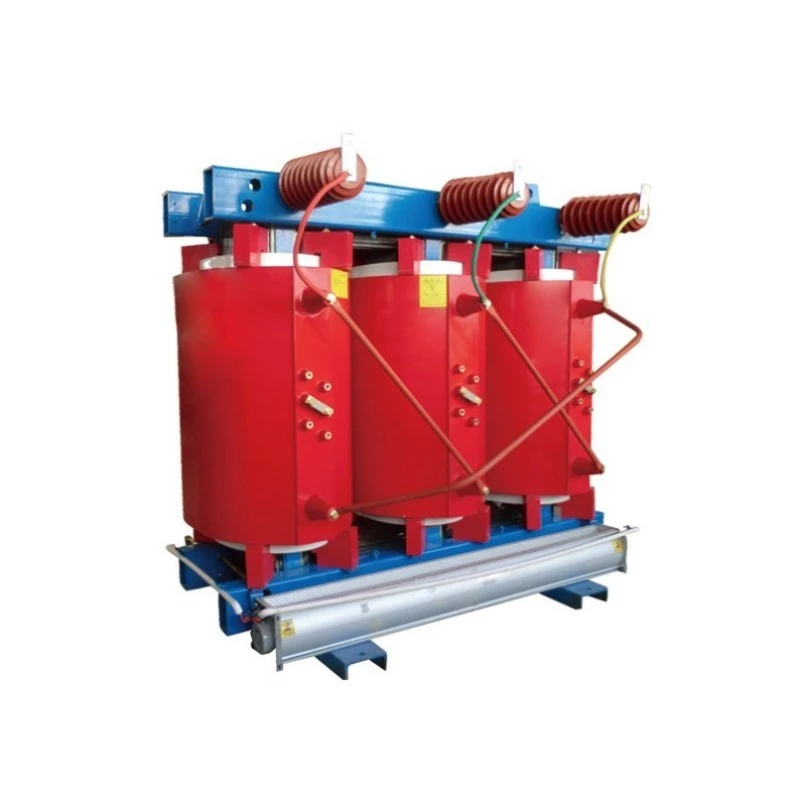

Yüksək Gərginlikli Sargılar: H sinifli emaye ilə örtülmüş düzbucaqlı mis məftildən istifadə edərək laylı seqmentlərdə sarın, hər təbəqə arasında qatran tökün və möhkəm şüşə liflə gücləndirilmiş epoksi qatran kompozit izolyasiyası yaradır. Kranlar impuls gərginliyinin paylanmasını yaxşılaşdırmaq üçün sarımın ortasından çıxarılır.

Temperatura Nəzarət və Mühafizə Sistemi: Hər bir faza sarımında real vaxt rejimində isti nöqtənin temperaturunun monitorinqi üçün əvvəlcədən quraşdırılmış PT100 platin RTD-ləri var. Müşayiət olunan ağıllı temperatur tənzimləyicisi xüsusiyyətləri: rəqəmsal sarğı temperaturu displeyi, həddindən artıq temperatur siqnalı (tənzimlənən təyinat nöqtəsi), həddindən artıq temperaturun çıxış çıxışı və avtomatik fan işə salma/dayandırma (əgər məcburi hava soyutma istəyə görə quraşdırılıbsa).

Korpus Seçimləri: İsteğe bağlı IP20 (bərk obyektlər), IP23 (şaquli damcı su) və ya IP40 (kiçik hissəciklər) qoruma dərəcəsinə görə paslanmayan poladdan, alüminium ərintisi və ya tozla örtülmüş soyuq haddelenmiş poladdan hazırlanmışdır. Korpuslarda ventilyasiya delikləri və kilidlənmiş qapı kilidləri var.

Qoşulma və Quraşdırma : Yüksək gərginlikli tərəfdə silikon kauçuk tam ekranlı/tam izolyasiya kabel terminalları və ya adi terminallar istifadə olunur; aşağı gərginlikli yan qalay örtüklü mis şinlərdən istifadə edir. Transformatorun dibi asan yerləşdirmə və hərəkət üçün kanal polad bazası və rulonlarla təchiz edilmişdir.

Məhsul tətbiqi

SCB13 Mis Sarma Quru Tip Güc Transformatoru aşağıdakı ssenarilər üçün idealdır:

Hündürmərtəbəli Binalar və Ticarət Mərkəzləri: Zirzəmilərdə və ya avadanlıqların mərtəbəsində paylayıcı otaqlarda quraşdırılır, liftlər, HVAC, işıqlandırma və yanğından mühafizə sistemləri. Onun yanar olmayan xüsusiyyəti binanın yanğın qaydalarına cavab verir və aşağı səs-küy yuxarı mərtəbədəki sakinləri narahat etmir.

Sənaye və Mədən Müəssisələri: Avtomobil istehsalı zavodlarında, elektron komponent fabriklərində və dəqiq emal emalatxanalarında enerji paylama sistemləri. Tam mis sarımlar motorun tez-tez işə salınması/dayanması nəticəsində yaranan cərəyan dalğalarına tab gətirərək yaxşı gərginlik sabitliyini təmin edir.

Bərpa olunan Enerji: Paylanmış PV elektrik stansiyaları üçün gücləndirici şəbəkə bağlantısı, külək fermaları üçün köməkçi güc transformatorları, enerji saxlama sistemləri üçün izolyasiya transformatorları. High energy efficiency reduces power conversion losses.

Nəqliyyat İnfrastrukturu: Metro stansiyaları üçün stansiya xidməti transformatorları, yüksək sürətli dəmir yolu siqnal binaları üçün enerji təchizatı, hava limanı terminalının enerji paylama mərkəzləri, liman sahili enerji sistemləri. Rütubətə qarşı müqavimət və qısaqapanmaya davamlılıq dəmir yolu tranzitinin yüksək etibarlılıq tələblərinə cavab verir.

Məlumat Mərkəzləri və Rabitə Baza Stansiyaları: Serverlər, açarlar və UPS sistemləri üçün təmiz, sabit enerjinin təmin edilməsi. Səssiz əməliyyat (adətən 55dB-dən aşağı) məlumat mərkəzi işçilərini narahat etmir.

İstehsal təfərrüatları

Aşağı Gərginlikli Mis Folqa Sarma Prosesi

Aşağı gərginlikli sarımlar xüsusi folqa sarma maşınlarında tam enli mis folqa istifadə edərək sarılır. Mis folqa kənarları korona boşalmasının qarşısını almaq üçün yuvarlaqlaşdırılıb. Hər növbə ilə DMD əvvəlcədən hopdurulmuş izolyasiya kağızı avtomatik olaraq təbəqələr arasında yerləşdirilir və onlayn gərginliyə nəzarət mis folqanın möhkəm sarılmasını təmin edir. Sarma tamamlandıqdan sonra bütün montaj epoksi qatranının vakuum tökməsi üçün qəlibə yerləşdirilir və monolit, boşluqsuz bir quruluş meydana gətirir. Bu proses aşağı gərginlikli sarımların qısaqapanmaya tab gətirmə qabiliyyətini məftillə sarılmış strukturlarla müqayisədə 30%-dən çox yaxşılaşdırır.

Yüksək Gərginlikli Seqmentli Layer Sarma

Yüksək gərginlikli sarımlar 4-6 seqmentə (pancake) bölünür, hər bir seqment daha sonra 2-4 təbəqəyə bölünür. Seqmentlər arasındakı kanallar (və ya hava kanalları) istilik yayılmasını yaxşılaşdırır, təbəqələşmə isə təbəqələrarası gərginliyi azaldır. Kranlar xüsusi seqmentlərin xüsusi növbələrindən götürülür və müxtəlif rəngli aparıcılarla işarələnir. Bütün birləşmələr minimal təmas müqavimətini təmin etmək üçün arqon qövs qaynağı və ya soyuq təzyiq qaynağından istifadə edir.

Əsas Səs Azaldılması Müalicəsi

Əsas laminasiya tamamlandıqdan sonra, bütün nüvəyə vakuum təzyiqi ilə xüsusi hazırlanmış səs-küy azaldan izolyasiya lakı hopdurulur, silikon polad təbəqələr arasında və təbəqələr və sıxma hissələri arasında mikro vibrasiyaları sönür. Yüksək temperaturlu silikon kauçuk yastıqlar əsas və sarımlar arasında, sarımlar və sıxma hissələri arasında yerləşdirilir. Bu prosedurlarla yüksüz səs-küy məişət soyuducunun uğultusuna bənzəyən 55 dB-dən (315 kVA və aşağı üçün) aşağı səviyyədə saxlanıla bilər.

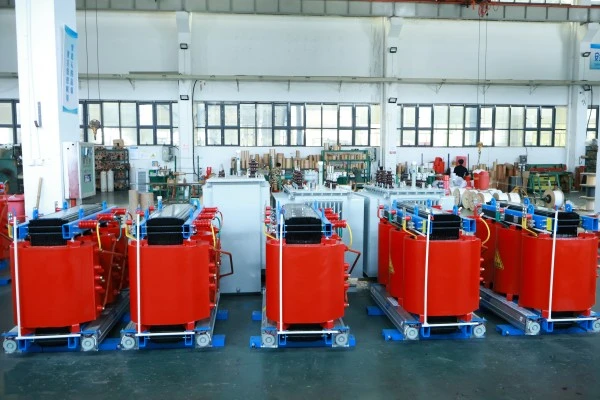

Kompleks Zavod Sınaqı

Hər bir SCB13 Mis Sarma Quru Tipli Güc Transformatoru zavoddan çıxmazdan əvvəl aşağıdakı sınaqlardan keçir: sarım müqavimətinin ölçülməsi; gərginlik nisbətinin ölçülməsi və vektor qrupunun yoxlanılması; qısaqapanma empedansı və yük itkisinin ölçülməsi; yüksüz cərəyan və yüksüz itkilərin ölçülməsi; izolyasiya müqaviməti və dielektrik dissipasiya əmsalının ölçülməsi; tətbiq olunan gərginliyə davamlılıq testi; induksiya edilmiş gərginliyə davamlılıq testi; qismən boşalmanın ölçülməsi. Sınaq məlumatları avtomatik qeydə alınır və göndərmə ilə birlikdə zavod sınaq hesabatı verilir.

Məhsul Parametri (Spesifikasiya)

Qablaşdırma və Satış Sonrası

Qablaşdırma üsulu

1. Transformator gövdəsi suya davamlı PE filmlə bükülmüş, kritik sahələr yumşaq qoruyucu pad ilə örtülmüşdür.

2. Forkliftlə işləmək üçün altlıq altlıqları olan möhkəm ixrac dərəcəli faner yeşiklərdə qablaşdırılır.

3. Nəqliyyat vibrasiyasının zədələnməsinin qarşısını almaq üçün genişlənmiş poliuretan və ya pətək karton yastıqla doldurulmuş yeşiklərin daxili hissəsi.

4. Kənarda aydın işarələr: ağırlıq mərkəzi, qaldırma nöqtələri, nəmə davamlı, aşmayın.

Satışdan sonrakı xidmət

1. Pulsuz Zəmanət Müddəti: Göndərmə tarixindən etibarən 12 ay.

2. Zəmanət müddəti ərzində dizayn, material və ya istehsal qüsurları nəticəsində yaranan hər hansı nasazlıq şirkətimiz tərəfindən pulsuz olaraq təmir ediləcək və ya dəyişdiriləcək (ağlabatan nəqliyyat xərcləri daxil olmaqla).
