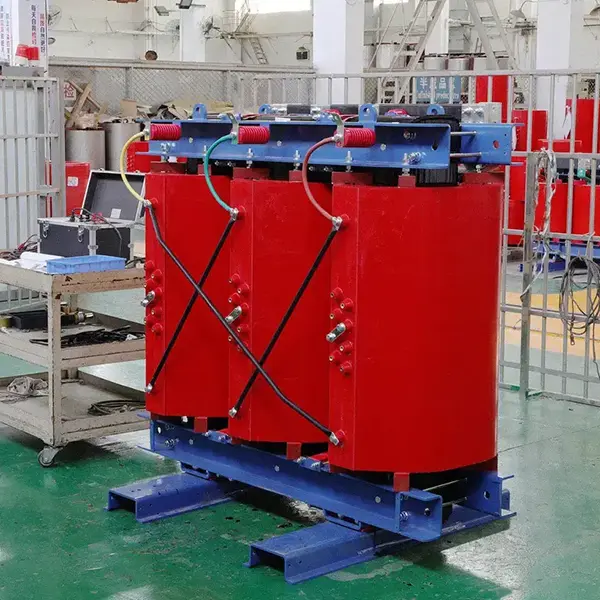

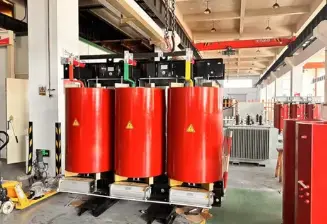

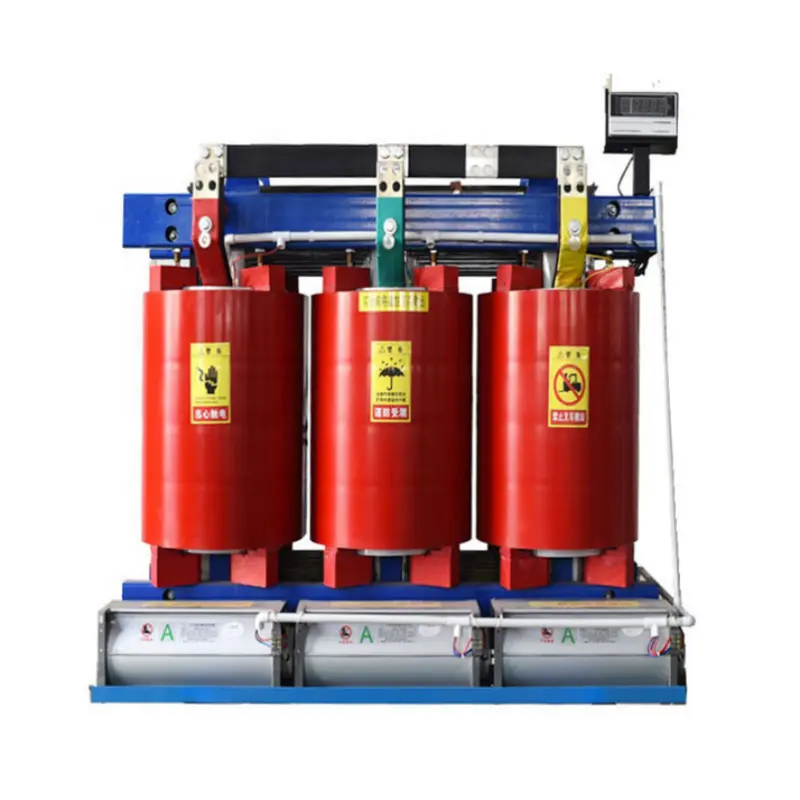

Hava Soyutma Xarici İzolyasiya Quru Tip Transformator

Bu məhsul açıq tipli, izolyasiya tiplidir,quru tipli transformatorhava soyutma (ANAN) istifadə. İzolyasiya və ya istilik yayılması üçün hər hansı bir maye mühitə etibar etmir, əksinə temperaturun yüksəlməsinə nəzarət etmək üçün təbii konveksiya və ya məcburi hava soyutma istifadə edir.

Bu nə edir?

1. Elektrik izolyasiyası : Birincili və ikincil sargılar arasında fiziki elektrik maneəsi yaradır, torpaq döngələrini effektiv şəkildə kəsir, harmonikləri yatırır və şəbəkədən yüksək tezlikli müdaxilə və dalğalanmaları süzür, həssas yüklərə "təmiz" güc verir.

2. Gərginliyin çevrilməsi: Müxtəlif avadanlıqların enerji təchizatı ehtiyaclarına uyğunlaşaraq, tələblərə uyğun olaraq AC gərginliyini artırır və ya azaldır.

3. Təhlükəsizlik Mühafizəsi: İzolyasiya dizaynı sayəsində yüksək gərginlikli tərəflə personalın birbaşa təmasının qarşısını alır, elektrik şoku riskini əhəmiyyətli dərəcədə azaldır.

4. Xarici Uyğunlaşma: IP54 və ya daha yüksək mühafizə dərəcələri üçün nəzərdə tutulmuş möhkəm korpus ona külək, yağış, toz, duz spreyi və uzunmüddətli UV şüalarına tab gətirməyə imkan verir.

Qısacası, sərt açıq mühitlərdə təhlükəsiz, təmiz, baxımsız elektrik izolyasiyası və konversiya həllinə ehtiyacınız olduqda, bu Hava Soyutma Xarici İzolyasiya Quru Tipi Transformator əsas həll yoludur.

Məhsul Üstünlükləri

Ənənəvi yağlı və ya standart daxili quru tipli transformatorlarla müqayisədə bu məhsul beş əsas üstünlük təklif edir:

1. Zero Pollution, Maintenance-Free : The oil-free design completely eliminates the risk of soil or water contamination from leaks, as well as the maintenance costs and downtime associated with annual oil testing and replacement. Ciddi ekoloji qaydalara uyğun açıq hava layihələri üçün bu, həlledici üstünlükdür.

2. Üstün Xarici Ekoloji Tolerantlıq: Vakuum Təzyiq Emprenye (VPI) prosesindən və Sinif H (180°C) izolyasiya sistemindən istifadə edir, paslanmayan poladdan və ya Aluzinc poladdan hazırlanmış tam möhürlənmiş qaynaqlanmış açıq korpusla birlikdə. -25°C-dən 50°C-ə qədər ətraf mühitin temperaturunda və 95%-ə qədər nisbi rütubətdə stabil işləyir. Duz spreyinə, göbələklərə və korroziyaya davamlıdır.

3. Elektrik izolyasiyası ilə ən yüksək təhlükəsizlik: Birincili və ikincil sarımlar arasında gücləndirilmiş izolyasiya 3kV-dan 5kV-a qədər dielektrik müqavimət gərginliyinə nail olur (modeldən asılı olaraq). DC komponentlərini, üçüncü harmonikləri və müxtəlif dalğa zərbələrini şəbəkədən effektiv şəkildə təcrid edir, aşağı axındakı dəqiq alətləri qoruyur.

4. Təbii Hava Soyutma, Sakit və Etibarlı : Fansız istilik yayılması üçün hava konveksiyasına əsaslanır (istəyə görə). İşləmə səs-küyü yağlı transformatorlardan əhəmiyyətli dərəcədə aşağıdır. Əsas komponentlərdə fırlanan mexaniki hissələr olmadan, Uğursuzluqlar Arası Orta Vaxt (MTBF) əhəmiyyətli dərəcədə yaxşılaşdırılır.

5. Fövqəladə hallarda istifadə edilə bilən yüksək həddindən artıq yükləmə qabiliyyəti: Fasiləsiz əməliyyat üçün 120% -ə qədər, qısamüddətli əməliyyat üçün 150% -ə qədər fövqəladə həddindən artıq yükləmə qabiliyyəti. Açıq havada gözlənilməz yüklənmə zamanı (məsələn, birdən çox mühərrik eyni vaxtda işə salınır) dərhal tutum artımına ehtiyac yoxdur, bu da istifadəçi üçün dəyərli vaxt alır.

Məhsul Xüsusiyyətləri

Əsas : Yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon polad, pilləli birləşmə prosesi, yüksüz itkiləri və həyəcanverici cərəyanı əhəmiyyətli dərəcədə azaldır.

Sargılar : Həm yüksək, həm də aşağı gərginlikli sarımlar Nomex® və ya oxşar aramid izolyasiya kağızı ilə bükülmüş tam mis (alüminium isteğe bağlı) keçiricilərdən istifadə edir, həlledicisiz lak ilə VPI vakuum hopdurulması ilə işlənir və möhkəm, nəmə davamlı, yüksək temperatura davamlı möhkəm izolyasiya strukturu yaradır.

İzolyasiya Strukturu: Birincili və ikincil sarımlar ayrı bobinlərə və ya müstəqil əsas ayaqlara sarılır, onların arasında isteğe bağlı elektrostatik qoruyucu qorunur, birləşmə tutumunu minimuma endirir və əla yüksək tezlikli müdaxilənin qarşısını alır.

Qoruyucu Korpus: Standart IP54 qoruma (toz keçirməz, sıçramaya davamlı), IP65 isteğe bağlıdır. 2,0 mm qalınlığında paslanmayan poladdan və ya Galvalume poladdan hazırlanmış korpus, yağışa davamlı dam, paslanmayan poladdan havalandırılan panjurlar və gözdən qoruyan qıfıllar.

Temperatur Nəzarət Sistemi : Daxili PTC və ya PT100 RTD temperatur sensorları, həddindən artıq temperatur siqnalı, qaçışdan qorunma və ventilyatorun avtomatik aktivləşdirilməsi (əgər əlavə fanatlar quraşdırılıbsa) üçün ağıllı temperatur tənzimləyicisinə qoşula bilər.

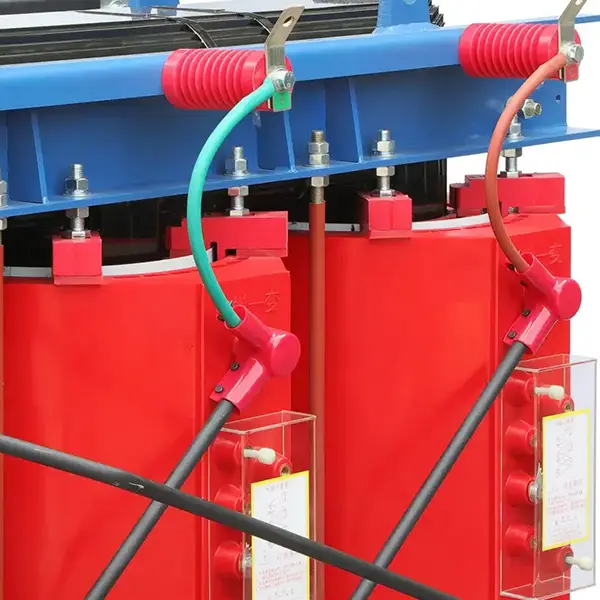

Terminallar: Silikon rezin möhürləri və kabel vərəqləri girişləri olan açıq yüksək gərginlikli qovşaq qutusu. Aşağı gərginlikli tərəfdə qalay örtüklü mis şinlər və ya suya davamlı bağlayıcılar istifadə olunur.

Məhsul tətbiqi

Bu Hava Soyutma Xarici İzolyasiya Quru Tipi Transformator aşağıdakı ssenarilərdə geniş istifadə olunur:

Bərpa Olunan Enerji İstehsalı: Şəbəkəyə qoşulmadan və ya yerli enerji təchizatından əvvəl inverter çıxış gərginliyini təcrid edən PV elektrik stansiyasının və külək ferması ilə təchiz edilmiş yarımstansiyaların aşağı gərginlikli tərəfində izolyasiya.

Xarici Sənaye Avadanlıqları: Neft qazma platformaları, açıq mədən qırıcıları, liman sahili enerji sistemləri, tunel qazma maşınları (qalxan maşınları) üçün elektrik təchizatı izolyasiyası, şəbəkə dalğalarının avadanlıqlara zərər verməsinin qarşısını alır.

Müvəqqəti və Fövqəladə Enerji : Açıq hava tədbirləri, idman yarışları və fəlakətdən xilasetmə yerləri üçün generator çıxışı izolyasiyası, audio, video və nəzarət avadanlığı üçün təmiz enerji təmin edir.

Doldurma İnfrastrukturu: Xarici DC sürətli şarj cihazları üçün giriş izolyasiya transformatoru, şarj modullarını qoruyarkən şəbəkəyə harmonik rəyin qarşısını alır.

Ağıllı Şəbəkə və Paylama: Avtomatlaşdırma terminalları (DTU/FTU) üçün təhlükəsiz, etibarlı enerji təmin edən açıq halqalı əsas qurğular və kompakt yarımstansiyalar daxilində stansiya xidməti və ya izolyasiya transformatorları.

İstehsal təfərrüatları

VPI Vakuum Təzyiqli Emprenye Prosesi

Bütün sarımlar vakuum altında həlledicisiz izolyasiya edən lak ilə hopdurulmuşdur, daxili havanı çıxarır və lakın növbələr, təbəqələr arasında və yerə tam nüfuz etməsinə imkan verir. Müalicədən sonra istilik keçiriciliyi, mexaniki gücü və rütubətə davamlılığı ilə standart hopdurma proseslərindən xeyli yüksək olan monolit "bərk" bir quruluş meydana gətirir.

Çöl üçün Xüsusi Qovşaq Qutusu

Aşağı gərginlikli çıxış qutusunda mis şinlər arasında geniş elektrik boşluğu (>20 mm) olan alov gecikdirən izolyasiya edən dəstək paneli var. Cable entries utilize multi-seal gaskets and cable glands, compatible with various armored or rubber-sheathed cables, preventing moisture ingress along the cable into the box.

Ağır Paslanmayan Polad Korpus

Korpus lazer kəsmə, CNC əyilmə və robot qaynaq üsulu ilə istehsal olunur və bütün tikişlər davamlı olaraq bağlanır. Qapılarda üç nöqtəli kilid tutacaqları və hava şəraitinə davamlı sızdırmazlıq contaları var. Üst örtük bucaqlı yağış qoruyucusu kimi hazırlanmışdır və açıq havada rahat qaldırma üçün qaldırıcı gözlü boltlar daxildir.

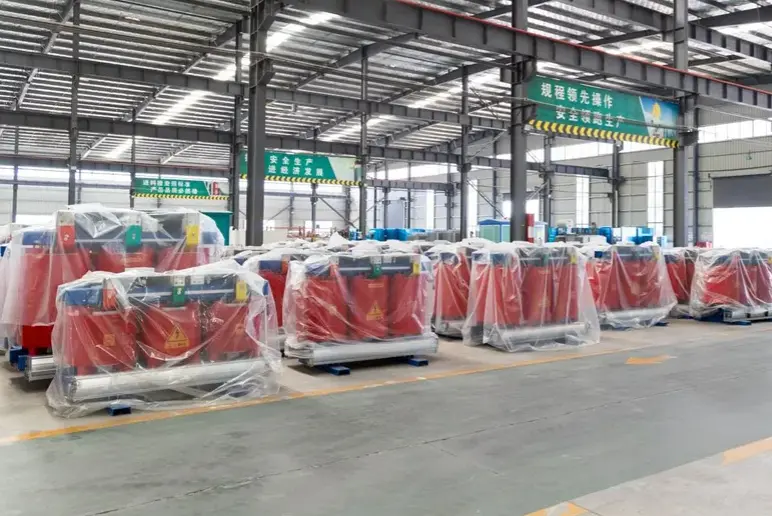

Qablaşdırma, Çatdırılma və Satış Sonrası

Qablaşdırma üsulu

1. Transformator gövdəsi nəmə davamlı PE filmlə bükülmüş, içərisinə quruducu yerləşdirilmişdir.

2. Yastıqlama üçün yüksək sıxlıqlı köpük və ya hava ilə doldurulmuş çantalarla əhatə olunmuş, ağır yük daşıyan taxta yeşiklərə və ya fumiqasiyaya məruz qalmayan faner qutulara (ixrac standartlarına cavab verən) qablaşdırılır.

3. Qutunun xarici tərəfinə yapışdırılmış "Rütubətə davamlı", "Kövrək" və "Bu şəkildə" kimi etiketlər.

Çatdırılma üsulu

1. Daxili: Xüsusi logistika yük maşını (kiçik tutumlar Deppon/SF Express ağır yüklər vasitəsilə göndərilə bilər).

2. İxrac: Gömrük sənədləri də daxil olmaqla, dəniz, dəmir yolu və ya hava daşımaları üçün tədbirlər.

Satışdan sonrakı xidmət

1. Zəmanət müddəti: alındığı tarixdən 12 ay.

2. Zəmanət müddəti ərzində istehsal qüsurlarının pulsuz təmiri və ya dəyişdirilməsi.

Tez-tez verilən suallar (Suallar və Cavablar)

S1: Bu Hava Soyutma Xarici İzolyasiya Quru Tipi Transformator adi yağa batırılmış transformatorla müqayisədə həddindən artıq istiləşməyə və yanmağa daha meylli deyilmi?

A: Tam əksinə. Havanın istilik keçiriciliyi yağdan daha aşağı olsa da, məhsulumuz H Sinif izolyasiyasından (180°C üçün qiymətləndirilib) və VPI vakuum emprenye prosesindən istifadə edir. Sargılardan gələn istilik səmərəli şəkildə çıxarılır və korpus vasitəsilə yayılır. Eyni tutum üçün dizaynımız daha böyük temperatur artımı marjasına malikdir və bu, ənənəvi qurğularda yağ sızması və sonradan aşağı yağ səviyyələri nəticəsində yaranan yanma nasazlıqlarına daha az məruz qalır. BizimHava Soyutma Xarici İzolyasiya Quru Tip Transformator40°C açıq hava şəraitində tam yükdə belə izolyasiya limitindən xeyli aşağı isti nöqtə temperaturları ilə işləyir.

2-ci sual: Çöldə yağışlı günlərdə yağış suları soyuducu panjurlardan daxil olub içəridə qısaqapanmaya səbəb olmayacaqmı?

A: Xeyr. Bizim korpusun qorunma reytinqi IP54-dür. Panjurlarda daxili labirint tipli kanal və metal mesh ekran var. Testlər göstərir ki, hətta dəqiqədə 10 mm yağıntının intensivliyi ilə ön tərəfdən birbaşa püskürtmə ilə, daxili tamamilə quru qalır. Bütün kabel giriş portları nəmin daxil olması üçün hər hansı bir yolu tamamilə bloklayan partlayış dərəcəli möhürlənmiş bezlərdən istifadə edir.
