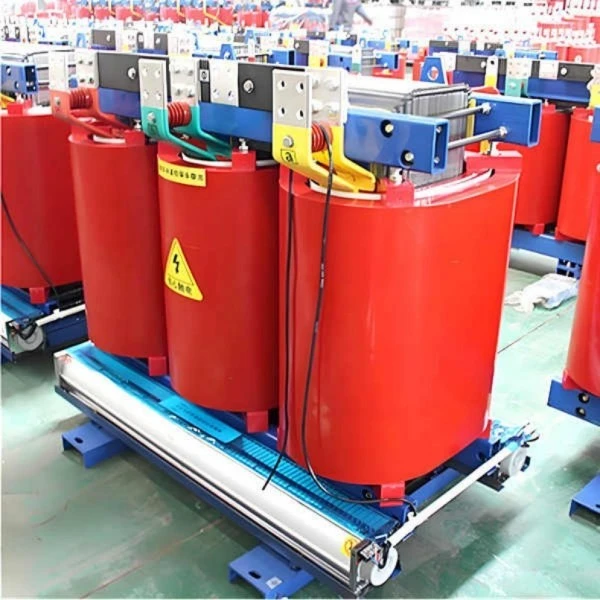

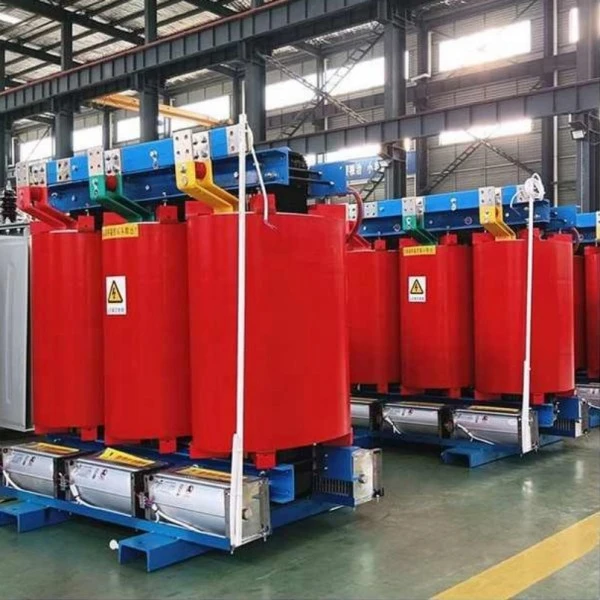

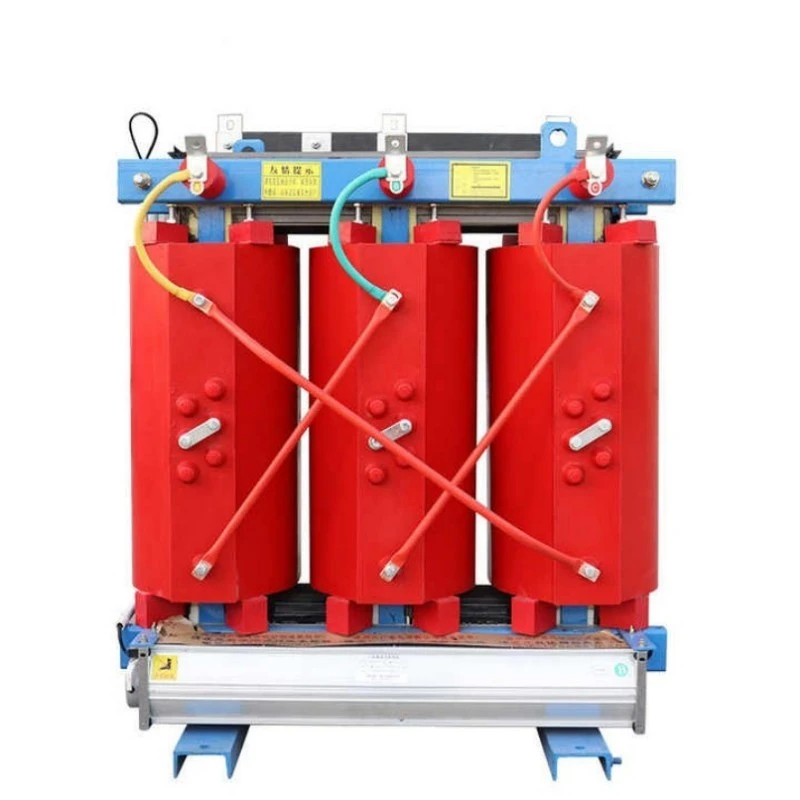

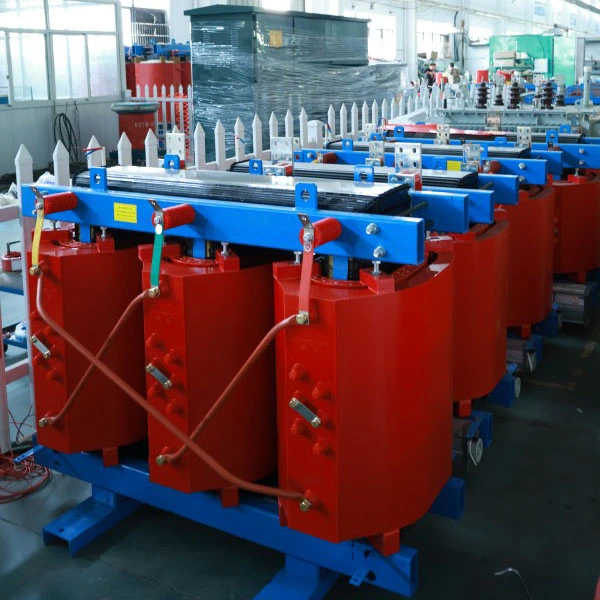

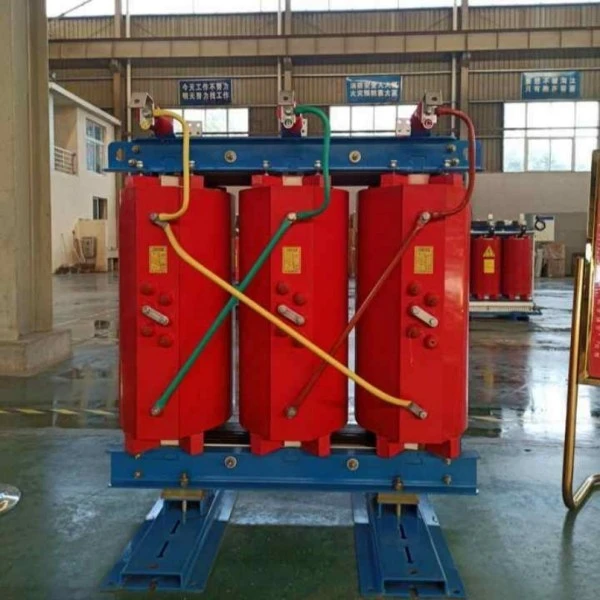

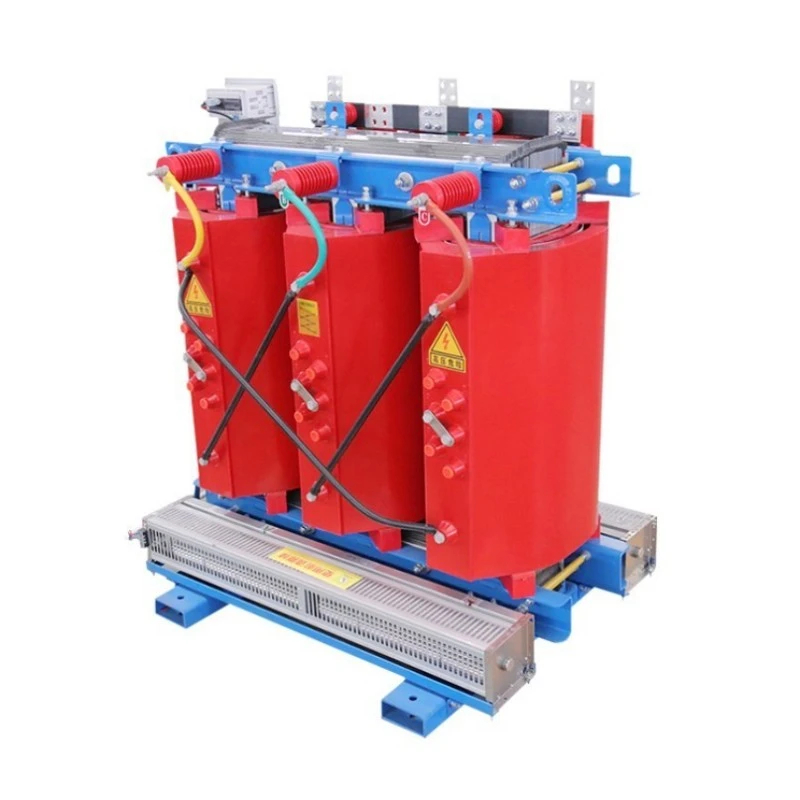

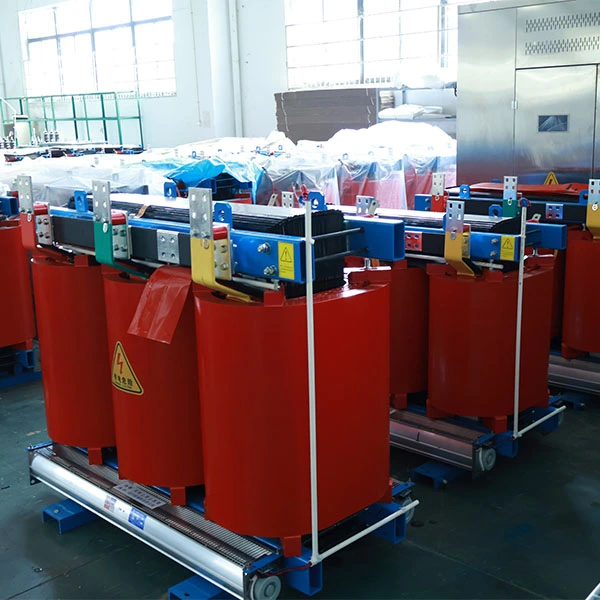

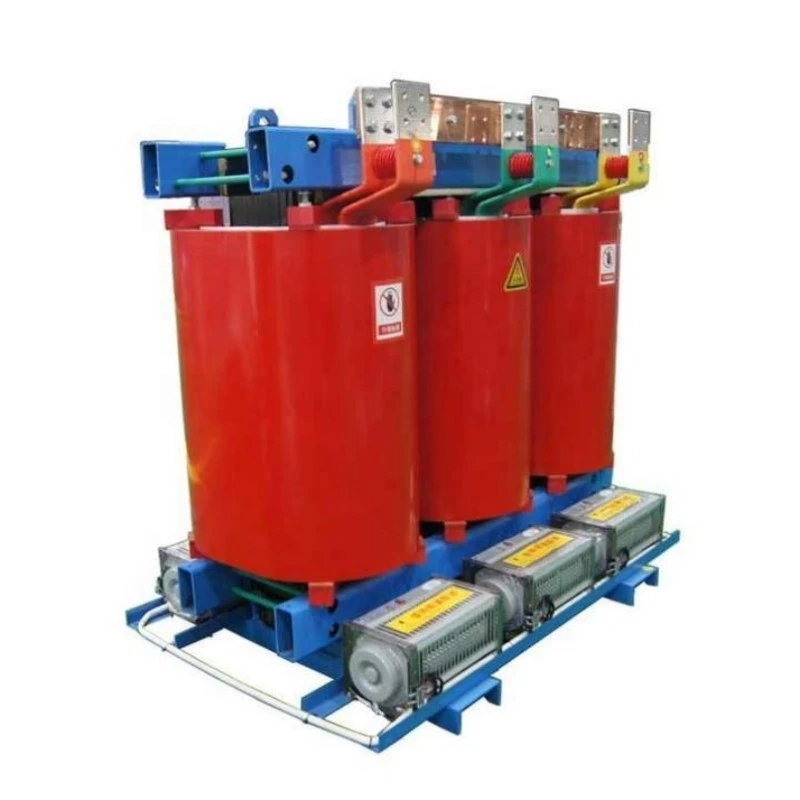

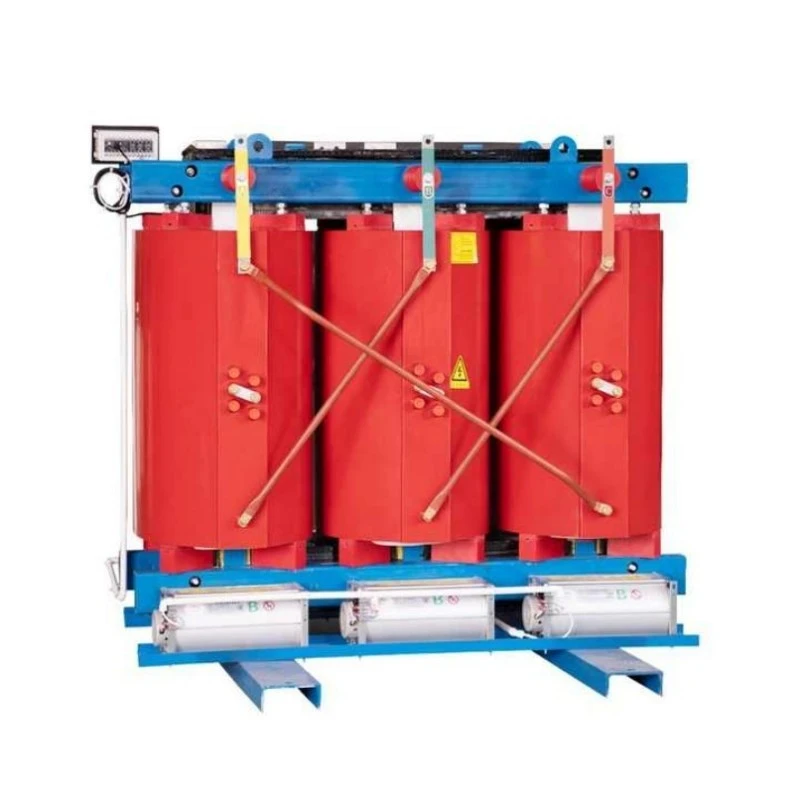

Mis sarma yastığı quraşdırılmış quru tip transformator

Bu Avadanlıq Nədir?

Mis Dolama Yastiqciqlara Monte Edilmiş Quru Tipli Transformator yastıqda quraşdırılmış açıq qurğular üçün xüsusi olaraq hazırlanmış üç fazalı, tökmə qatranlı quru tipli transformatordur. O, yaşayış icmalarına, ticarət mərkəzlərinə, sənaye parklarına və bərpa olunan enerji layihələrinə təhlükəsiz paylamaq üçün orta gərginliyi (adətən 10kV–35kV) aşağı gərginliyə (400V/380V) endirir.

Ənənəvidən fərqli olaraqyağlı transformatorlar, bu məhsul heç bir izolyasiya yağı istifadə etmir. Bunun əvəzinə təbii və ya məcburi hava soyutma ilə birlikdə epoksi qatranlı bərk izolyasiyadan istifadə edir. Sargılar tamamilə yüksək keçiriciliyə malik misdən hazırlanmışdır ki, bu da daha az müqavimət itkilərini, daha yaxşı yükləmə qabiliyyətini və daha uzun xidmət müddətini təmin edir. Yastiqciqla quraşdırılmış korpus ayrıca yarımstansiya binasına ehtiyac olmadan birbaşa yer səviyyəsində quraşdırmaya imkan verir, mülki tikinti xərclərinə və yerə əhəmiyyətli dərəcədə qənaət edir.

Məhsul təsviri

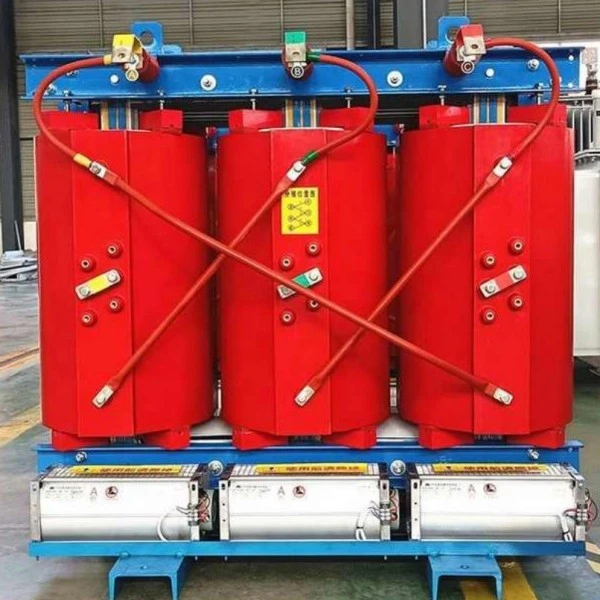

Lugao's Copper Winding Pad Mounted Dry Type Transformer is engineered for reliability, efficiency, and safety in outdoor distribution networks. 50kVA-dan 2500kVA-a qədər qiymətləndirilib, standart gərginlikləri 10kV/0.4kV (6kV, 20kV və ya 35kV-a uyğunlaşdırıla bilər) olan bu transformator GB 20052-2020 Səviyyə 2 enerji səmərəliliyi standartlarına cavab verir, bəzi modellər 1-ci səviyyəyə yaxınlaşır.

Əsas elektrik göstəricilərinə adi quru tipli transformatorlardan 37%-ə qədər aşağı yüksüz itkilər, 30%-ə qədər azaldılmış yük itkiləri, qismən boşalma ≤5pC və 1 metrdə ≤55dB səs-küy səviyyələri daxildir. Mis sarımlar mükəmməl istilik keçiriciliyi və mexaniki möhkəmliyi təmin edir, qısaqapanmaya davamlılıq qabiliyyətini əhəmiyyətli dərəcədə artırır.

Bölmə yağış, toz və vandalizmdən qoruyan, IP23 və ya daha yüksək dərəcəli hava şəraitinə davamlı, kilidlənə bilən yastıqla quraşdırılmış korpusda yerləşir. PT100 sensorları, avtomatik işəsalma fanatları, qızdırma siqnalı və RS485 rabitəsi ilə ağıllı temperatur nəzarət sistemi standart olaraq daxil edilir.

30 illik dizayn ömrü və minimal texniki xidmət tələbləri ilə bu Mis Sarma Yastiqciyi Quraşdırılmış Quru Tipli Transformator təhlükəsiz, uzunmüddətli və enerjiyə qənaət edən paylama həlli axtaran kommunal xidmətlər, EPC podratçılar və obyekt menecerləri üçün ideal seçimdir.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

Tam Mis Sargılar - Alüminiumla müqayisədə daha aşağı rezistiv itkilər, daha yüksək yükləmə qabiliyyəti və daha yaxşı qısaqapanma müqaviməti.

Yanğına davamlı və partlayışa davamlı – Epoksi qatran tökmə, öz-özünə sönən, yağ sızması riski yoxdur.

Astara Montajlı Dizayn – Yer səviyyəsində quraşdırma, yarımstansiya tikintisi tələb olunmur, tikinti işlərinə 40-60% qənaət edir.

Ultra Aşağı İtkilər – GB Səviyyə 2 enerji səmərəliliyinə cavab verir, illik elektrik ödənişlərini əhəmiyyətli dərəcədə azaldır.

Ağıllı Monitorinq – PT100 sensorlar, ventilyatorun avtomatik işə salınması, həddən artıq qızma siqnalı/səfəri, RS485-dən BAS-a.

Aşağı səs-küy – ≤55dB, yaşayış və ticarət sahələri üçün uyğundur.

Baxımsız - Yağ sınağı, qurutma, hərəkət edən hissələr yoxdur.

Sual və Cavab: Məhsul Xüsusiyyəti İzah edildi

1-ci sual: Niyə açıq havada istifadə üçün yağa batırılmış bir tipdənsə, Mis Dolama Yastiqciyi Quraşdırılmış Quru Tipli Transformatoru seçməlisiniz?

A: Yağa batırılmış transformatorlar, xüsusilə yaşayış və ya ətraf mühitə həssas ərazilərdə yanğın və sızma riski yaradır. Mis Dolama Yastığı Quraşdırılmış Quru Tipli Transformator yağdan istifadə etmir, ona görə də yanğının yayılması və ya yerin çirklənməsi riski sıfırdır. Bundan əlavə, mis sarımlar daha yaxşı istilik keçiriciliyi və mexaniki möhkəmlik təmin edərək, hətta pik yay yüklərində belə etibarlı işləməyi təmin edir. Artıq bir çox bələdiyyələr daha sərt yanğın qaydalarına görə yeni açıq qurğular üçün quru tipli transformatorları mandat edir.

S2: Mis sarğı alüminiumla müqayisədə həqiqətən əlavə xərcə dəyərmi?

A: Mütləq. Mis sarma yastığı quraşdırılmış quru tipli transformatorun ilkin dəyəri alüminium sarğı qurğusundan təxminən 15-20% yüksək olsa da, ümumi istifadə dövrü dəyəri əhəmiyyətli dərəcədə aşağıdır. Mis 40% daha yüksək keçiriciliyə malikdir, yəni daha az yük itkisi və elektrik enerjisi xərcləri azalır. Mis də daha yüksək gərginliyə malikdir, buna görə transformator qısaqapanma qüvvələrinə daha yaxşı dözür. 30 illik dizayn müddəti ərzində enerjiyə qənaət yalnız sərmayəni asanlıqla doğruldur.

3-cü sual: Bu transformator xüsusilə cənub bölgələrində yüksək rütubət və yağışlı fəsillərə tab gətirə bilərmi?

A: Bəli. Mis sarma yastığı quraşdırılmış quru tipli transformatorumuz vakuum tökmə prosesindən istifadə edir, burada epoksi qatran mis sarımları tamamilə əhatə edir və möhürlənmiş izolyasiya təbəqəsi yaradır. The core and clamps undergo anti-corrosion treatment. With an IP23 enclosure, the transformer operates normally in 100% relative humidity. No drying is required before restarting after prolonged shutdown.

4-cü sual: Yayın zirvələri zamanı transformator həddindən artıq yüklənirsə nə baş verir?

A: Təbii soyutma (AN) altında 100% yüklə davamlı olaraq işləyir. Məcburi hava soyutma (AF) ilə tutum 40-50% artır. Mis sarımlar 2 saat ərzində 150% nominal yükə tab gətirə bilir. Bu həddindən artıq yükləmə qabiliyyəti kritik hadisələr zamanı enerjinin davamlılığını təmin edir.

S5: Zəmanət nə qədərdir və o, nəyi əhatə edir?

A: Standart zəmanət, bütün istehsal qüsurlarını əhatə edən, göndərildikdən sonra 12 aydır. Ödənişli xidmət müqaviləsi zəmanəti 36 və ya 60 aya qədər uzada bilər. Texniki dəstək ömürlük pulsuzdur.

İstehsal təfərrüatları

Əsas Material və İstehsal Prosesi

Hər Mis Sarma Yastiqciyi Quraşdırılmış Quru Tipli Transformatorun nüvəsi yüksüz cərəyanı və başıboş itkiləri minimuma endirmək üçün pilləli birləşmələrlə yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon poladdan istifadə etməklə qurulur. Nüvə dəqiqliklə kəsilir və vahid maqnit yollarını təmin etmək üçün avtomatik yığılır.

Sarma strukturu - Bütün mis

Həm yüksək gərginlikli, həm də aşağı gərginlikli sarımlar oksigensiz mis keçiricilərdən istifadə edir. Aşağı gərginlikli sarımlar vahid təbəqələrarası izolyasiya ilə folqa sarğı konfiqurasiyasını qəbul edir və qısaqapanmaya davamlılıq qabiliyyətini əhəmiyyətli dərəcədə artırır. Misin üstün istilik keçiriciliyi həmçinin isti nöqtələrin temperaturunu azaldaraq istiliyi daha effektiv şəkildə yaymağa kömək edir.

İzolyasiya Sistemi – Epoksi Qətran Vakuum Döküm

Sargılar yüksək dərəcəli epoksi qatranı ilə vakuum altında tökülür, boşluqları aradan qaldırır və ≤5pC qismən boşalmanı təmin edir. Bu möhkəm izolyasiya sistemi alov gecikdirir, nəmə davamlıdır və kimyəvi cəhətdən sabitdir. Heç bir izolyasiya yağı istifadə edilmir, bu da transformatoru daxili və açıq yastıq quraşdırılmış qurğular üçün təhlükəsiz edir.

Korpus və yastıqla quraşdırılmış dizayn

Thetransformatorhava şəraitinə davamlı toz örtüklü, ağır yük daşıyan, kilidlənə bilən polad korpusda yerləşir. Standart qorunma IP23 (yağış və toza davamlı), sərt mühitlər üçün IP34 və ya IP54 isteğe bağlıdır. Baza aşağıdan kabel girişi ilə, beton yastiq üzərində birbaşa montaj üçün nəzərdə tutulmuşdur. Qaldırıcı qapaqlar və torpaqlama terminalları standartdır.

Keyfiyyət və Test Təminatı

Hər Mis Sarma Yastiqciyi Quraşdırılmış Quru Tipli Transformator çatdırılmadan əvvəl hərtərəfli tip testlərindən və müntəzəm sınaqlardan keçir, o cümlədən:

1. Yüksüz itki və yük itkisi sınaqları

2. Qısaqapanma empedansı testi

3. İnduksiya edilmiş həddindən artıq gərginliyə tab gətirmə testi

4. Qismən boşalmanın ölçülməsi (≤5pC)

5. İldırım impulsunun testi

6. Temperaturun yüksəlməsi sınağı

7. Bütün əsas performans göstəriciləri GB və IEC tələblərini aşır.

Sertifikatlar

1. ISO 9001:2015 Keyfiyyət İdarəetmə Sistemi

2. CE sertifikatlı

3. Müstəqil laboratoriyaların test hesabatlarını yazın
