Hava Soyuducu Epoksi Qətranlı Quru Tip Transformator

bu nədir?

Hava Soyuducu Epoksi Qətran Quru Tipi Transformator, bütün yüksək və aşağı gərginlikli sarımların vakuum təzyiqi altında tökmə epoksi qatranında tam şəkildə əhatə olunduğu tamamilə yağsız gücə çevirmə cihazıdır. İzolyasiya və soyutma üçün mineral yağ və ya sintetik mayelərə əsaslanan adi transformatorlardan fərqli olaraq, bu qurğu soyutma mühiti kimi yalnız havadan istifadə edir - ya təbii konveksiya (AN) və ya isteğe bağlı məcburi hava (AF). Epoksi qatran üçlü vəzifəni yerinə yetirir: ilkin elektrik izolyasiyası, nəm və çirkləndiricilərə qarşı mexaniki qorunma və qısaqapanma qüvvələrinə tab gətirən sərt quruluş.

Bu nə edir?

Gərginliyin çevrilməsi: Sənaye, kommersiya və yaşayış yükləri üçün orta gərginliyi (6kV, 10kV, 20kV, 35kV) istifadə gərginliklərinə (208V, 400V, 480V, 690V) qədər azaldır. Alternativ olaraq, bərpa olunan enerji şəbəkələrinin qarşılıqlı əlaqəsi üçün gərginliyi artırın.

Yanğın Təhlükəsiz Enerji Paylanması: Yanğın kodları ilə yağla doldurulmuş transformatorların qadağan edildiyi binalar, yeraltı dayanacaqlar, xəstəxanalar və məlumat mərkəzləri daxilində elektrik enerjisini verir. Özünü söndürən epoksi (UL 94 V-0 reytinqi) alov yaymayacaq.

Həssas Yüklər üçün Təmiz Güc : Birincili və ikincili dövrələr arasında izolyasiya təmin edir, harmonikləri süzür, dalğalanmaları yatırır və tibbi görüntüləmə avadanlıqlarını, CNC maşınlarını və laboratoriya alətlərini pozan torpaq döngələrini aradan qaldırır.

Xarici və Sərt Ətraf Mühit İşi: İsteğe bağlı IP54 və ya IP65 qoruyucuları ilə transformator performansını itirmədən yağış, qar, toz fırtınaları, duz spreyi və həddindən artıq temperaturlara -30°C ilə +55°C arasında davamlıdır.

Əslində, Hava Soyuducu Epoksi Qətranlı Quru Tipli Transformator təhlükəsizlik, ətraf mühitə uyğunluq və uzunmüddətli etibarlılığın müzakirə olunmadığı hallarda üstünlük verilən seçimdir.

Məhsul Parametri (Spesifikasiya)

Məhsul Xüsusiyyəti və Tətbiq (Sual və Cavab Formatı)

S1: Epoksi qatran izolyasiyasını açıq yara dizaynlarından üstün edən nədir?

A: Üç əsas üstünlük. Birincisi, nəmlik toxunulmazlığı - epoksi higroskopik deyil. Hava Soyuducu Epoksi Qətranlı Quru Tipli Transformator 100% rütubətdə həftələr dayandırıldıqdan sonra dərhal yenidən işə düşür, açıq yaralı qurğular isə əvvəlcədən isitmə tələb edir. İkincisi, çirklənmədən qorunma - keçirici toz bərk epoksi səthlərə nüfuz edə bilməz, izləmə və yanma risklərini aradan qaldırır. Üçüncüsü, mexaniki möhkəmlik - kapsullaşdırılmış sarımlar deformasiya olmadan 25 × nominal cərəyana qədər qısaqapanma qüvvələrinə tab gətirir.

Tətbiq: Məlumat Mərkəzləri — Sıfır toz yığılması riski, 55dB-dən aşağı səssiz əməliyyat və özünü söndürən epoksi İT avadanlıq otaqları üçün NFPA 75 tələblərinə cavab verir.

2-ci sual: Yağsız açıq havada necə işləyir?

A: IP54/IP65 qoruyucuları (paslanmayan polad, maili yağış damı, labirint ventilyatorları) ilə transformator yağışa, toz və duz spreyinə davamlıdır. Epoksi sarımlar yağla doldurulmuş radiatorlardan daha yaxşı korroziyaya davamlıdır. Sahil əraziləri üçün 316 paslanmayan polad korpuslar mövcuddur.

Tətbiq: Günəş fermaları və külək parkları — Uzaq, işçiləri olmayan yerlər sıfır yağ nümunəsi, sıfır sızma yoxlaması və yanğın söndürmə sistemlərindən faydalanır. Bölmələr -30°C-dən +55°C-dək olan həddindən artıq temperaturda illərlə nəzarətsiz işləyir.

3-cü sual: O, mühərrikin işə salınması və həddindən artıq yüklənməsini idarə edə bilərmi?

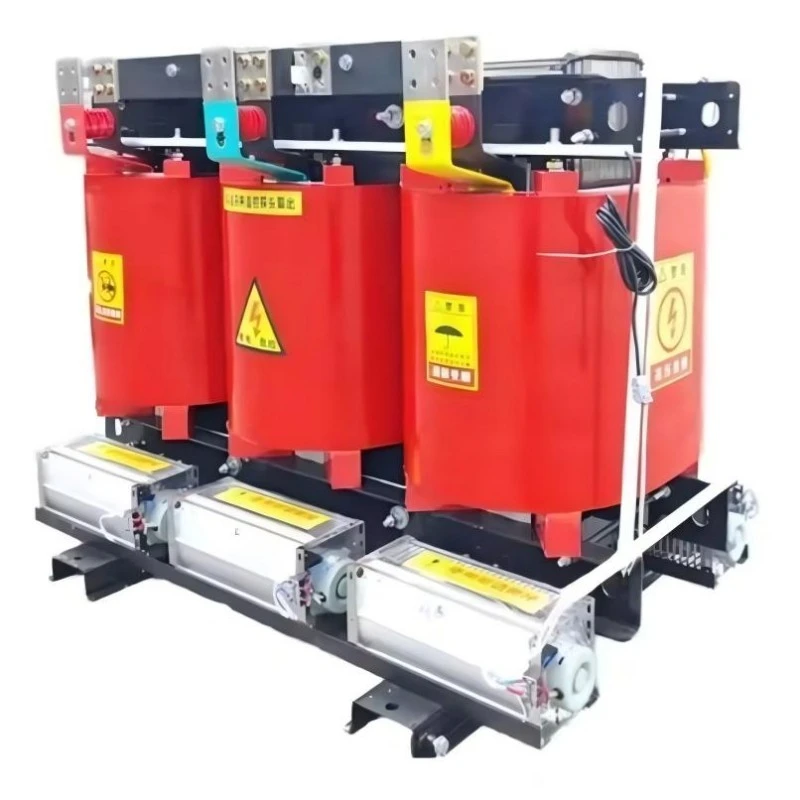

A: Bəli. Sinif H (180 ° C) izolyasiya təbii soyutma (AN) altında 110% davamlı həddindən artıq yüklənməyə və 30 dəqiqə ərzində 130% icazə verir. Məcburi hava (AF) seçimi ilə tutum 20-25% artır — fanatlar 80°C-də avtomatik işə salınır. 150%-dən çox güclü siklik yüklənmələr üçün mühəndislərimizlə məsləhətləşin.

Tətbiq: Sənaye İstehsalı — Avtomobil yığma xətləri və ştamplama zavodları ağır yük dəyişmələri ilə üzləşirlər. Aşağı empedans (4-6%) gərginlik tənzimləməsini ±3% daxilində saxlayır, epoksi sarımlar isə yağla doldurulmuş radiator qaynaqlarını çatlayan vibrasiyaya tab gətirir.

4-cü sual: Həqiqətən baxım tələb olunmurmu?

A: Əsas transformator yağ dəyişikliyi, dielektrik sınaq, filtrasiya, conta dəyişdirilməsi tələb etmir. Hər 12-24 aydan bir yalnız üç sadə yoxlama: pərdələri/fanatları sıxılmış hava ilə təmizləyin, fırlanma momentini yoxlayın və korpusu yoxlayın. Ümumi illik səy: ixtisaslı elektrikçi tərəfindən iki saatdan az.

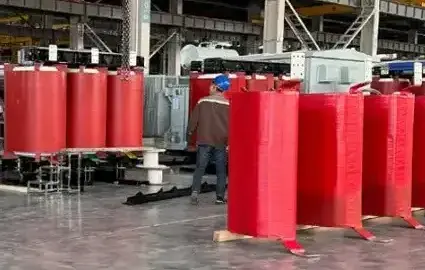

İstehsal təfərrüatları - Luqaonu rəqiblərdən üstün edən nədir

Tez-tez verilən suallar (Suallar və Cavablar)

S1: Hava Soyuducu Epoksi Qətranlı Quru Tip Transformatorun faktiki səmərəliliyi nədir və zaman keçdikcə pisləşir?

A: 75% yükdə (tipik iş nöqtəsi) səmərəlilik 1000kVA blok üçün 98,7% təşkil edir, 2500kVA vahid üçün isə 99,1%-ə yüksəlir. Səmərəlilik nüvə itkisi (sabit, silikon polad keyfiyyətindən asılıdır) və mis itkisi (yükün kvadratına görə dəyişir) ilə müəyyən edilir. Hava Soyuducu Epoksi Qətranlı Quru Tip Transformatorun əsas üstünlüyü ondan ibarətdir ki, səmərəlilik zaman keçdikcə aşağı düşmür, çünki epoksi kapsulyasiya itkisini artıracaq nəmin daxil olmasının qarşısını alır. Yağla doldurulmuş transformatorlar tez-tez 10-15 ildən sonra səmərəliliyin azaldığını görürlər, çünki yağın pisləşməsi və kağız izolyasiyasının nəmliyi yüksəlir. Epoksi aqreqatlarımız bütün 30+ illik xidmət müddəti ərzində fabrik səmərəliliyini qoruyur. Biz hər bir vahid üçün zəmanətli itki dəyərləri təqdim edirik və sahə sınaqları zəmanət müddəti ərzində daha yüksək itkilər göstərərsə, fərqi ödəyəcəyik.

S2: Tətbiqim üçün düzgün tutumu necə seçə bilərəm?

A: Ümumi bağlı yükünüzü kVA-da hesablayın, sonra müxtəliflik faktorlarını tətbiq edin. Davamlı yüklər üçün (işıqlandırma, HVAC, serverlər) ad lövhəsinin 100%-ni istifadə edin. Fasiləli yüklər üçün (mühərriklər, qaynaqçılar, liftlər) iş dövründən asılı olaraq 50-70% istifadə edin. Sonra 20-25% gələcək genişlənmə marjası əlavə edin. Nümunə: 800kVA davamlı yük + 400kVA mühərrik yükü (müxtəliflik əmsalı 0,6 → 240kVA) + 20% genişlənmə = (800+240)×1,2 = 1248kVA → 1250kVA və ya 1500kVA olan zavod. Həddindən artıq ölçü ilkin dəyəri və yüksüz itkiləri artırır; az ölçü həddindən artıq istiləşməyə və vaxtından əvvəl uğursuzluğa səbəb olur. Mühəndislərimiz ölçülərin təyin edilməsi üzrə pulsuz yardım göstərir – sadəcə olaraq yükləmə siyahınızı və iş dövrlərinizi göndərin. Ağır mühərrik tətbiqləri üçün, temperatur artımı həddini aşmadan başlanğıc dalğalarını idarə etmək üçün məcburi hava soyutmasını (AF) tövsiyə edirik.

3-cü sual: Transformator tunel və ya anbar kimi məhdud bir məkanda quraşdırıla bilərmi?

A: Mütləq. TheHava Soyuducu Epoksi Qətranlı Quru Tip Transformatorqapalı məkanlar üçün idealdır, çünki o, neft saxlama anbarına ehtiyac duymur (hər tərəfdən 2-3 metr boşluğa qənaət edir). Havalandırma üçün minimum boşluq hər tərəfdən 300 mm və yuxarıda 600 mm-dir. Tunel qurğuları üçün biz aşağı profilli versiyanı təklif edirik, burada korpusun hündürlüyü 200 mm azaldılır (soyuducu panjurlar yuxarıdan deyil, yanlara köçürülür). Bununla belə, tunellərdə ətraf mühitin temperaturu digər avadanlıqlara görə yüksələ bilər – biz adekvat soyutmanı təsdiqləmək üçün termal analiz aparacağıq. Təbii konveksiya qeyri-kafi olarsa, birbaşa əsas çərçivəyə quraşdırılmış ventilyatorlarla AF (məcburi hava) seçimi, izi artırmadan əlavə soyutma təmin edir.
