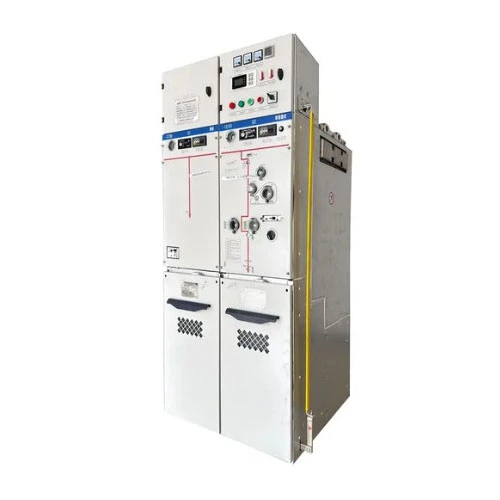

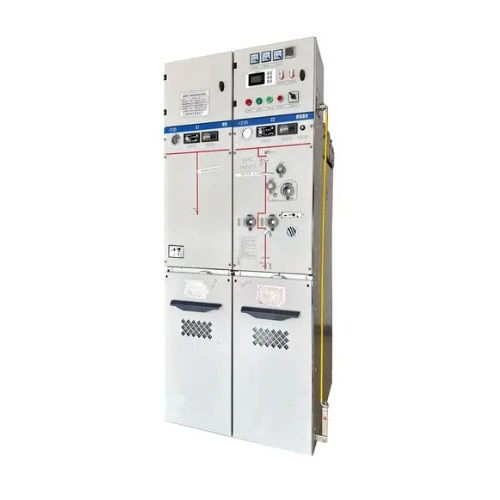

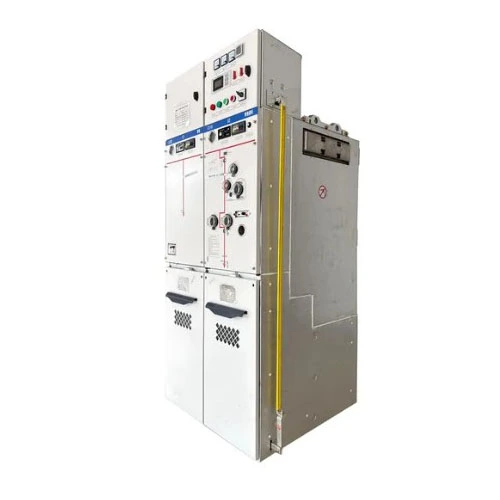

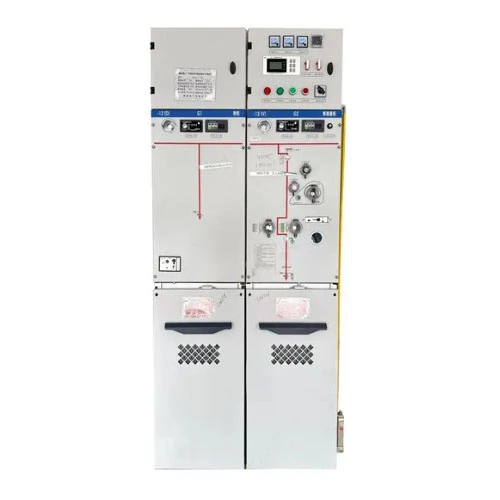

SF6 Qaz İzolyasiyalı Kompakt RMU Metal Qapalı Kommutator

SF6 Qaz ilə izolyasiya edilmiş kompakt RMU metal qapalı keçid qurğusu yüksək gərginlikli keçid cihazlarını, şinləri, torpaqlama açarlarını və izolyasiyaedici mühit kimi SF6 qazı ilə doldurulmuş paslanmayan poladdan hazırlanmış qaz çəninin içindəki digər əsas komponentləri tam əhatə edən tam enerji paylama qurğusudur.

Bu məhsul əsasən 12kV/24kV enerji sistemlərində istifadə olunurəsas ring vahidi (RMU)proqramlar və ya terminal enerji paylanması.

Nə edə bilər?

Sadə dillə desək, o, enerjinin paylanmasına, dəyişdirilməsinə, qorunmasına və idarə olunmasına imkan verir. Xüsusi funksiyalara daxildir:

1. Yük cərəyanının qurulması və qırılması - normal xəttin keçidi.

2. Qısaqapanma cərəyanının yaradılması və kəsilməsi - qoruyucular və ya elektrik açarları ilə birlikdə transformatorları və xətləri qorumaq üçün nasazlıqlar zamanı dövrəni tez kəsin.

3. İzolyasiya və torpaqlama - texniki qulluq işçilərinin təhlükəsizliyini təmin etmək üçün görünən ayırma nöqtəsi və torpaqlama funksiyasını təmin edir.

4. Kabelin birləşdirilməsi və mühafizəsi - kabel xətləri üçün həddindən artıq cərəyan və qısaqapanmadan mühafizəni təmin edən daxil olan/çıxış qurğusu kimi çıxış edir.

Tam möhürlənmiş konstruksiyası sayəsində bu məhsul xüsusilə sərt mühitlər (məsələn, yüksək hündürlük, rütubət, duz spreyi, ağır toz) və ya torpaq sahəsi məhdud olan yerlər (məsələn, ticarət mərkəzləri, yaşayış kompleksləri, külək stansiyaları) üçün uyğundur. Bu, ənənəvi hava izolyasiyalı üzük əsas blokları üçün ideal bir əvəzdir.

Məhsul Parametri (Spesifikasiya)

Aşağıdakılar SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusunun standart texniki parametrləridir.Lugao Gücü Co., Ltd.:

Məhsul Xüsusiyyəti və Tətbiq (Sual və Cavab Formatı)

S1: Bu SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusunun ən böyük xüsusiyyəti nədir?

A: Ən böyük xüsusiyyət həddindən artıq yığcamlıq və tam izolyasiya edilmiş dizayndır. Ənənəvi hava izolyasiyalı RMU-larla müqayisədə məhsulumuz üstün elektrik performansını qoruyarkən həcmi təxminən 70% azaldır. Bütün yüksək gərginlikli canlı hissələr, xarici kondensasiya, çirklənmə və ya kiçik heyvanlardan təsirlənmədən, paslanmayan poladdan hazırlanmış qaz çəninin içərisində tamamilə möhürlənmişdir ---həqiqətən 30 illik texniki xidmət tələb olunmayan işləməyə nail olur. Əlavə olaraq, bizim SF6 izolyasiya edilmiş üzük əsas blokumuz istifadəçi tələblərinə uyğun olaraq daxil olan/çıxış vahidlərinin, ölçü vahidlərinin, PT vahidlərinin və s.-nin çevik birləşməsinə imkan verən modul dizayna malikdir.

S2: Sərt mühitlərdə nə dərəcədə etibarlıdır?

A: Çox etibarlı. Qaz çəni lazer qaynağı və helium sızmasının aşkarlanması ilə istehsal olunur, illik sızma dərəcəsi 0,1%-dən aşağıdır və uzunmüddətli SF6 qaz təzyiqinin sabitliyini təmin edir. Hətta -40°C həddindən artıq soyuqda və ya +55°C yüksək temperaturda və ya 3000 metrə qədər hündürlükdə məhsulumuz nominal izolyasiya səviyyəsini saxlayır. Bir çox müştərilər bu yığcam RMU keçid qurğusunu sahil külək fermalarında və şaxtalarda quraşdırıblar, burada o, illərdir heç bir izolyasiya ilə bağlı insidentlər olmadan işləyir.

Q3: Məhsulun hansı təhlükəsizlik dizaynları var?

A: Təhlükəsizlik bizim əsas prioritetimizdir. Məhsulda “beş qoruyucu” bloklama sistemi (elektron açarının səhv işləməsinin qarşısını alır, yük altında izolyatorların dəyişdirilməsinin qarşısını alır, gərginlik zamanı torpaqlama açarının bağlanmasının qarşısını alır, torpaq bağlı olduqda enerjinin verilməsinin qarşısını alır və canlı bölmələrə daxil olmağın qarşısını alır). Əlavə olaraq, qaz çəninin daxili qövs nasazlığı reytinqi IAC AFLR 20kA/1s olub, təzyiq relyef kanalları qövs enerjisini korpusdan kənarda təhlükəsiz əraziyə yönəldir. Əməliyyat panelindəki müşahidə pəncərəsi izolyasiya boşluğunun vəziyyətinin aydın görünüşünü təmin edir.

S4: Hansı konkret tətbiq ssenariləri üçün uyğundur?

A: Məhsulumuz aşağıdakı ssenarilərdə geniş istifadə olunur:

● Şəhər yaşayış kompleksləri, kommersiya binaları --- yarımstansiyalarda əsas daxilolma və paylayıcı qurğular kimi, mərtəbə sahəsinə qənaət.

● Külək təsərrüfatları, fotovoltaik elektrik stansiyaları --- kompakt yarımstansiyaların daxilində, temperatur dəyişikliyinə tab gətirən RMU qurğuları kimi.

● Sənaye parkları, fabriklər --- kiçik və orta ölçülü transformatorları qoruyan, ənənəvi söndürmə qoruyucularını əvəz edir.

● Metrolar, tunellər, hava limanları --- aşağı uğursuzluq dərəcələri tələb edən yüksək etibarlı elektrik təchizatı qovşaqları.

● Məlumat mərkəzləri ---Təchizat fasiləsizliyi üçün son dərəcə yüksək tələblərə malik A səviyyəli yüklər, avtomatlaşdırma ilə avtomatik gözləmə rejimində enerji ötürülməsini təmin edir.

● Mədənlər, limanlar ---tozlu, rütubətli mühitlər, burada tam möhürlənmiş konstruksiya aşkar üstünlükdür.

Bir və ya yüzlərlə ədəd SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusuna ehtiyacınız olmasından asılı olmayaraq, biz standartlaşdırılmış və ya fərdiləşdirilmiş həllər təqdim edə bilərik.

İstehsal təfərrüatları (Rəqiblərlə müqayisədə üstünlüklər)

Ətraflı Müqayisə: Lugao Power vs Adi Brendlər

Əsas Fərqləndirici Üstünlüklərimiz:

1. Həqiqətən “texniki qulluq tələb olunmur”: Adi brendlər texniki xidmət tələb olunmur, lakin illik qaz sızması nisbətləri >1%-dən bir 3-5 ildən bir doldurulması tələb olunur.Lugao Gücüillik sızma dərəcəsi ≤0,1% olan ikiqat sızdırmazlıq halqası + metal bərk möhür konstruksiyasından istifadə edir – dizayn müddəti ərzində doldurmağa ehtiyac yoxdur.

2. Ekstremal ətraf mühitə uyğunlaşma: Məhsulumuz -45°C aşağı temperatur və +60°C yüksək temperatur tipli testlərdən və 720 saatlıq duz püskürtmə sınağından (adi = 96 saat) keçdi - sahil və alp bölgələri üçün uyğundur.

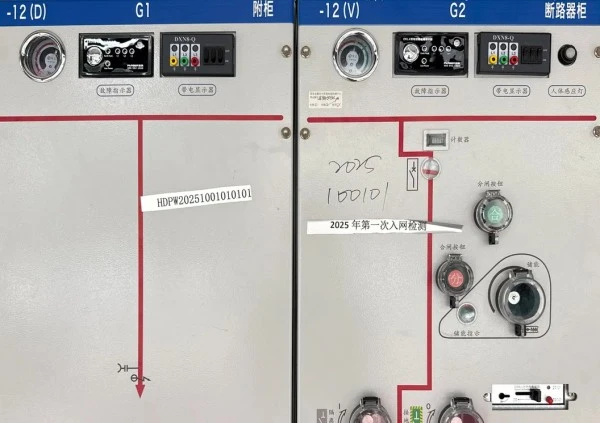

3. İstifadəçi üçün rahat əməliyyat : Keçid mövqeləri, torpaqlama statusu və açıq/qapalı vəziyyətlər paneldə rənglə kodlanır və əməliyyat tutacağı səhv işləmənin qarşısını almaq üçün güclə bağlı rəy verir.

4. Daha yüksək qısaqapanmaya tab gətirmə qabiliyyəti: Standart 20kA/3s tələb edir; biz 25kA/3s marja və 63kA pik dayanıqlılıqla dizayn edirik --- sənaye üzrə orta göstəriciləri 15% üstələyirik.

Tez-tez verilən suallar (FAQ)

S1: Bu SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusunda SF6 qazı ekoloji cəhətdən təmizdirmi? Sonradan ləğv ediləcəkmi?

A: Hazırda SF6 ən yaxşı izolyasiya qazı olaraq qalır, lakin biz artıq ekoloji cəhətdən təmiz versiyalar (C4 və ya quru hava) hazırlamışıq. Satın aldığınız qurğunun qaz çəni son dərəcə yaxşı möhürlənib, 30 illik istismar müddətində minimum sızma ilə. Gələcəkdə ekoloji cəhətdən təmiz təmirə ehtiyac olarsa, biz tam olaraq qaz çəninin dəyişdirilməsi xidməti göstərə bilərik.

2-ci sual: İş zamanı qazın təzyiqi aşağı düşərsə nə etməliyəm?

A: Məhsulumuz standart olaraq qaz sıxlığı ölçmə cihazı ilə (aşağı təzyiq siqnalı kontaktı ilə) gəlir. Təzyiq 0,25 bara (nisbi) düşdükdə idarəetmə sisteminə həyəcan siqnalı göndərilir. Bu zaman elektrik kəsilməsi tələb olunmalı və satışdan sonrakı komandamız sızma olub olmadığını yoxlamaq və SF6-nı doldurmaq üçün ziyarət edəcək. Normal şəraitdə sızma səbəbiylə doldurma demək olar ki, heç vaxt tələb olunmur.

3-cü sual: Məhsul mövcud paylama avtomatlaşdırma sistemlərinə uyğunlaşdırıla bilərmi?

A: Mütləq. Bu SF6 Qaz izolyasiyalı kompakt RMU-dakı SF6 qazımız DTU interfeysləri və elektrik işləmə mexanizmləri üçün yer ilə qorunur. Elektrik modulu və idarəetmə kabelləri əlavə etməklə, o, IEC 60870-5-101/104 və ya Modbus rabitə protokollarına qoşularaq uzaqdan açılma/bağlama, cərəyan/gərginlik oxunması və nasazlıq göstəricisinin yüklənməsinə nail ola bilər.

Niyə Lugao Power seçməlisiniz?

2016-cı ildə yaradılıb:Lugao Gücü, öz fabrikinə və inteqrasiya olunmuş Ar-Ge, istehsal və satış imkanlarına malik orta və yüksək gərginlikli elektrik ötürücü və paylayıcı avadanlıqların peşəkar istehsalçısıdır.

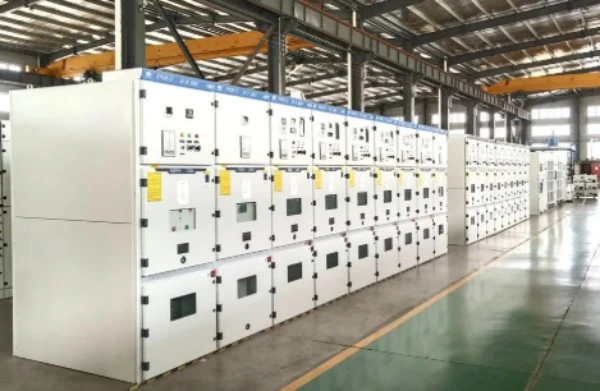

3,000+ m² İstehsal Müəssisəsi:Bizim istehsal müəssisəmiz güc transformatorlarının, RMU-ların, keçid qurğularının və digər enerji paylayıcı avadanlıqların istehsalı, yığılması, yoxlanılması və sınaqdan keçirilməsini dəstəkləyir.

30-dan çox ölkə:Lugao Gücü məhsulları elektrik şəbəkəsi, sənaye, infrastruktur, bərpa olunan enerji və digər beynəlxalq layihələrə xidmət edərək 30-dan çox ölkəyə ixrac edilmişdir.

ISO9001 və SGS sertifikatlı:Keyfiyyətin idarə edilməsi və istehsal proseslərimiz ISO 9001 və SGS sertifikatları ilə dəstəklənir. Tətbiq olunan məhsullar CE və CCC sertifikatları ilə də mövcuddur.

60+ Texniki Heyət:Texniki komandamız müxtəlif enerji paylama tələbləri üçün məhsul dizaynını, layihə konfiqurasiyasını, fərdi həlləri və texniki sənədləri dəstəkləyir.

Zavod-Birbaşa Layihə Dəstəyi:Məhsul seçimi və texniki dizayndan tutmuş istehsal, sınaq, çatdırılma və satışdan sonrakı dəstəyə qədər Lugao Power qlobal enerji paylama layihələri üçün inteqrasiya olunmuş dəstək təmin edir.

Test Hesabatı / Sertifikat
