Ətraf mühitə uyğun qaz izolyasiyası RMU

Peşəkar Lugao İstehsalçısının Ətraf Mühit Təhlükəsiz Qaz İzolyasiya RMU, aşağı GWP eko-qaz izolyasiyası, möhürlənmiş texniki xidmət tələb olunmayan dizayn, yığcam tikinti, etibarlı orta gərginlik performansı və davamlı enerji paylama layihələri üçün IEC-ə uyğun təhlükəsizliyə malikdir.

Sorğu göndərin

Məhsul təsviri

Ətraf mühitə uyğun qaz izolyasiyası RMU (Üzük əsas vahidi) zavodda yığılmış, möhürlənmiş, metal qapalı orta gərginlikli keçid qurğusudur (24 kV-a qədər) və təmiz SF6 əvəzinə əsas izolyasiya və qövs söndürən mühit kimi ekoloji təmiz qaz qarışığından istifadə edir. Yüksək Qlobal İstiləşmə Potensialına (GWP = 23,500) malik olan ənənəvi SF6 RMU-lardan fərqli olaraq, SF₆ cari AB arayış məlumatlarına əsasən təxminən 24,300 GWP-ə malikdir. Lugao Power-in eko-RMU ya sintetik hava, N₂/SF₆ qarışığı (10%-dən az SF6 ilə) və ya flüoroketon əsaslı (C5-FK) qazdan istifadə edir. Bu qazlar toksik deyil, alışmazdır və təmiz SF6 üçün 23,500-ə qarşı GWP 1-dən (sintetik hava üçün) və ya 600-dən (C5-FK üçün) aşağıdır.

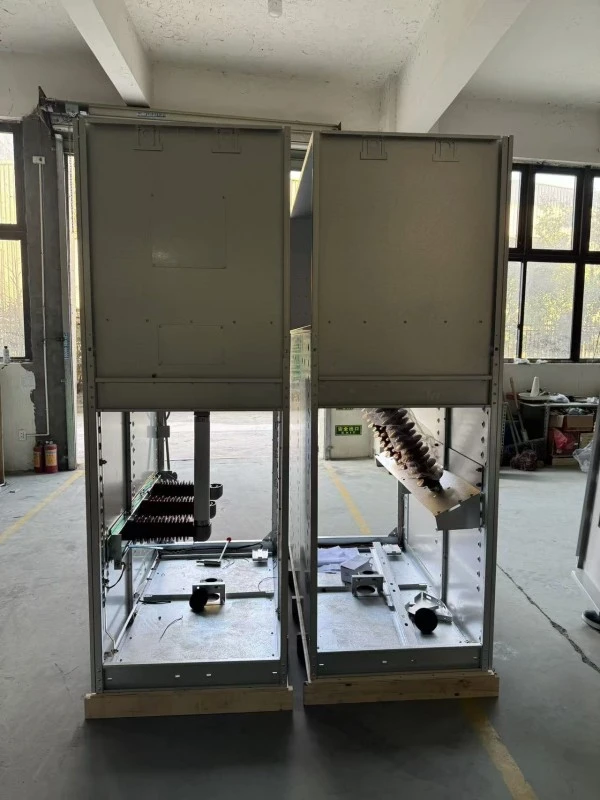

Environmentally Friendly Gas Insulation Rmu

Məhsul Üstünlükləri

Niyə seçinLugao GücüSF6 Alternativləri Üzərində Eko-Qaz RMU?

Üstünlük	Lugao Gücü Ekoloji cəhətdən təmiz qaz izolyasiyası RMU	Ənənəvi SF6 RMU
Qlobal istiləşmə potensialı	<1 - <600 (qaz qarışığından asılı olaraq)	23,500
Qaz sızmasının təsiri	Ciddi ekoloji təsir	1 kq SF6 = 23,5 ton CO₂ ekvivalenti
Tənzimləmə hazırlığı	AB F-qaz qadağası (2026+), Böyük Britaniya, Çin yaşıl standartlarına uyğundur	Bir çox ölkədə mərhələli şəkildə ləğv edilir
İstifadə müddəti bitmiş utilizasiya	Qaz atmosferə buraxıla bilər (zəhərli deyil)	Bahalı SF6 bərpası və təkrar emal tələb olunur
Operatorun təhlükəsizliyi	Zəhərsiz, alışmaz	Zəhərli olmayan, lakin ağır qaz – qapalı məkanlarda oksigeni sıxışdıra bilər
Dielektrik gücü	Eyni təzyiqdə SF6-ya ekvivalent (0,04-0,05 MPa)	İstinad standartı
Temperatur performansı	-25°C-dən +40°C-dək (SF6 ilə eyni)	-25°C ilə +40°C arasında

Məhsul Xüsusiyyətləri

Texniki İzahlarla Xüsusiyyət Siyahısı

Xüsusiyyət	Təsvir
Eko-qaz izolyasiya qarışığı	CO₂ və ya sintetik hava ilə qarışdırılmış C5-FK (fluoroketon). GWP < 600, ODP = 0. Heç bir PFAS (per- və polifluoroalkil maddələri) narahat etmir. Qazın tərkibi və ətraf mühitə uyğunluq xüsusi qaz qarışığına, tətbiq olunan regional qaydalara və təchizatçı sənədlərinə uyğun olaraq qiymətləndirilməlidir.
Möhürlənmiş təzyiq sistemi	Paslanmayan poladdan hazırlanmış çən, helium sızması sınaqdan keçirilib (<1×10⁻⁶ mbar·L/s). Ömür boyu qaz doldurmağa ehtiyac yoxdur (≥30 il).
Üç mövqeli açar	Bir kompakt mexanizmdə inteqrasiya edilmiş yük kəsici açar + torpaq açarı. Vəzifələr: Bağlı / Açıq / Torpaqlı.
Mexanik kilidlər	Yanlış əməliyyatların qarşısını alır: əsas açar açılmadan torpaq açarını bağlaya bilməz; açar bağlandıqda ön qapağı aça bilmir.
Görünən izolyasiya	Baxış pəncərəsi açar bıçağının mövqeyini göstərir - qeyri-müəyyənlik yoxdur.
Ön giriş kabeli	Bütün kabel birləşmələri ön tərəfdən əldə edilə bilər – divara quraşdırılmış və ya arxa arxaya quraşdırmalar üçün idealdır.
Təzyiq monitorinqi	Aşağı təzyiq siqnalı ilə qaz sıxlığının göstəricisi (isteğe bağlı uzaqdan siqnal).
Opsiyonel vakuum açarı	Elektron rele ilə 1250A-ə qədər transformatorun qorunması üçün.
Qismən boşalma pulsuz	1,2Ur-də <5pC – uzun izolyasiya ömrünü təmin edir.
Daxili qövs sınaqdan keçirilmişdir	IAC AFLR 20kA/1s – xəta şəraitində belə işçiləri qoruyur.

İstehsal təfərrüatları

Lugao Gücü Eko-Qaz RMU-nu necə istehsal edir

Hər bir ekoloji cəhətdən təmiz qaz izolyasiyası RMU Çinin Wenzhou şəhərində ISO 9001:2021 və ISO 14001 sertifikatlı müəssisəmizdə istehsal olunur. İstehsal prosesi xüsusi olaraq SF6 istehsal xətlərindən fərqli olaraq eko-qaz emalı üçün uyğunlaşdırılmışdır.

Addım-addım İstehsal Prosesi

1. Tank istehsalı

● 3 mm paslanmayan polad (AISI 304) – lazerlə kəsilmiş, robotlaşdırılmış əyilmiş, avtomatlaşdırılmış MIG prosesi ilə qaynaqlanmış.

● 100% helium sızmasının aşkarlanması: Vakuum kamerasına batmış çən; helium sprey testi – sızma dərəcəsi <1×10⁻⁶ mbar·L/s (IEC tələbindən 20 dəfə daha sərt).

2. Komponentlərin yığılması

● Təmiz otaqda yığılmış üç mövqeli keçid mexanizmi (Sinif 100,000).

● Mis gümüşlə örtülmüş kontaktlar (15μm qalınlıq) – aşağı kontakt müqavimətini təmin edir (<30μΩ).

● Kepenk mexanizmi – paslanmayan poladdan, kamera ilə idarə olunur.

3. Vakuumla emal

● Tank 8 saat ərzində vakuum altında 80°C-yə qədər qızdırılır (<10 Pa) – nəmi təmizləyir (hədəf <10ppm).

● Daxili kondensasiya və dielektrik parçalanmanın qarşısını alır.

4. Eko-qaz doldurulması

● Xüsusi qarışdırma məntəqəsində hazırlanmış qaz qarışığı (dəqiqlik ±1%).

● C5-FK qarışığı üçün: C5-FK (fluoroketon) + CO₂ + O₂ (iz).

● Doldurma təzyiqi: 20°C-də nisbi 0,04 MPa.

● Hər bir çən qaz tərkibi etiketi ilə seriya nömrələnmişdir.

5. Yekun elektrik sınaqları

● Güc tezliyinə davamlılıq: 42kV/1dəq (12kV kontur).

● İldırım impulsu: 75kV pik (1,2/50μs).

● Qismən boşalma: 1,2Ur-da <5pC (12kV = 14,4kV sınaq gərginliyi).

● Kontakt müqavimətinin ölçülməsi: Test sertifikatında qeyd edilmişdir.

● Mexaniki əməliyyat testi: 50 açıq/bağlanma dövrü – qaz təzyiqinin dəyişməsi yoxdur.

6. Kilidin yoxlanılması

● Bütün mexaniki bloklamalar ölçü sancaqları ilə sınaqdan keçirilmişdir – qüvvənin ölçülməsi qeydə alınmışdır.

7. Qablaşdırma

● Qazla doldurulmuş qurğu klapan üzərində nəqliyyat qapağı ilə möhürlənmişdir.

● Köpük örtüyü ilə qorunan manometr

Environmentally Friendly Gas Insulation Rmu

Keyfiyyətə Nəzarət Mərhələləri

QC Tutma Nöqtəsi	Yoxlama üsulu	Rədd etmə meyarları
Xam mis	Spektrometr analizi	Keçiricilik <58 MS/m
Qaynaqlanmış tank	Boya nüfuzetmə testi	Hər hansı bir çatlaq görünür
Vakuum quruduqdan sonra	Nəmlik ölçən	Çiy nöqtəsi > -50°C
Qazla doldurulduqdan sonra	Qaz xromatoqrafı	Tərkibi >2% mütləq azaldı
Son HV testi	AC dielektrik sınaq dəsti	42 kV-dan aşağı işıqlandırma

Satış Sonrası Xidmət və Zəmanət

Zəmanət müddəti:

İstifadəyə verilmə tarixindən 12 ay və ya göndərilmə tarixindən 18 ay (hansı birinci baş verirsə).

Zəmanətlə əhatə olunur:

1. Bütün mexaniki hissələr (keçid mexanizmi, kilidlər, torpaq açarı, göstəricilər)

2. Qaz çəninin bütövlüyü (istehsal qüsuru səbəbindən sızma)

3. İlkin və ikinci dərəcəli əlaqələr

4. Eko-qaz tərkibi (zavod doldurma sertifikatdan kənara çıxarsa)

5. Təzyiqölçən və sıxlıq monitoru

əhatə olunmur:

1. Yanlış saxlama və ya quraşdırma nəticəsində zədələnmə (məsələn, qurğunun yerə düşməsi)

2. Aqressiv mühitə görə xarici korroziya (məsələn, kimya zavodu)

3. Təbiət aktları (zəlzələ, sel, ildırım)

4. Sarf materialları (qoruyucular, göstərici lampalar, batareyalar)

Environmentally Friendly Gas Insulation Rmu

Tez-tez verilən suallar

S1: Ekoloji cəhətdən təmiz qaz izolyasiyası RMU-da tam olaraq hansı qazdan istifadə olunur?

A: Lugao Power iki variant təklif edir:

● A variantı (iqtisadi): N₂ + 10% SF₆ qarışığı – GWP ≈ 2,350 (saf SF₆-dən hələ də 90% aşağı).

● B variantı (yaşıl mükafat): C5-FK (fluoroketon) + CO₂ + O₂ – GWP < 600, PFAS yoxdur, yüksək GWP SF₆ izolyasiya qazlarından asılılığı azaltmaq istəyən layihələr üçün uyğundur.

Both are non-toxic, non-flammable, and approved by IEC 62271-200.

S2: Qaz performansı SF6 ilə eynidirmi?

Cavab: Bəli, eyni iş təzyiqində (0,04-0,05 MPa), dielektrik gücü və qövs söndürmə qabiliyyəti ekvivalentdir. Bizim ekoloji cəhətdən təmiz RMU SF6 qurğuları ilə eyni tipli sınaqlardan keçir: 42kV dayanıqlılıq, 20kA qısaqapanma və 50 mexaniki əməliyyat.

3-cü sual: Qaz sızarsa nə olar? İşçilər üçün təhlükəlidirmi?

A: Eko-qaz qeyri-toksikdir (qövs altında zəhərli əlavə məhsullar yarada bilən SF6-dan fərqli olaraq). Bununla belə, qapalı məkanlarda böyük sızmalar oksigeni sıxışdıra bilər. Lugao Power-in RMU aşağı təzyiq siqnalını ehtiva edir. Əgər işə salınarsa, girişdən əvvəl otağı havalandırın. Qazın özü kiçik miqdarda (CO₂ yanğınsöndürən boşalmasına bənzər) nəfəs almaq üçün təhlükəsizdir.

S4: Lazım gələrsə, qazı yerli olaraq doldura bilərəmmi?

Cavab: Tank ömürlük möhürlənib --- normal şəraitdə (sızma dərəcəsi ildə <0,1%) heç vaxt doldurmağa ehtiyac duymamalısınız. Bununla belə, klapan zədələnərsə, Lugao Power dəqiq qaz qarışığı ilə doldurma dəstlərini təmin edir. Biz yerli SF6-dan istifadə etməyi tövsiyə etmirik – bu, ətraf mühitin məqsədinə mane olacaq.

5-ci sual: Ekoloji cəhətdən təmiz qaz izolyasiyası RMU SF6-dan daha bahalıdır?

A: Qaz qarışığı və xüsusi istehsal xəttinə görə ilkin alış dəyəri təxminən 8-12% yüksəkdir. Lakin:

1. Gələcək SF6 bərpa xərclərinin qarşısını alırsınız

2. Yaşıl bina vergisi güzəştlərinə uyğunsunuz (məsələn, Sinqapurda, Aİ-də).

3. İndi bir çox kommunal şirkətlər satınalma qiymətləndirmələrində SF6-sız keçid qurğuları üçün mükafat ödəyirlər.

4. 20 illik həyat dövrü ərzində Lugao-nun eko-RMU xərc baxımından neytral və ya daha ucuzdur.

S6: Bu RMU hansı sertifikatlara malikdir?

A: Tam IEC 62271-200 tipli testlər (KEMA sertifikatlı). Əlavə:

● ISO 14001 (istehsal ətraf mühitin idarə edilməsi)

● CE işarəsi

● Çin GB/T 3906

S7: Mövcud SF6 RMU panelini eko-qazla təchiz edə bilərəmmi?

A: Xeyr, qaz idarəetmə sistemi, möhürlər və təzyiq parametrləri fərqlidir. Bununla belə, Lugao Gücüqaz izolyasiyalı RMUəksər standart SF6 RMU ilə eyni xarici ölçülərə və şin aralığına malikdir. Bu, tikinti işləri aparılmadan "düşmə" ilə əvəz etməyə imkan verir.

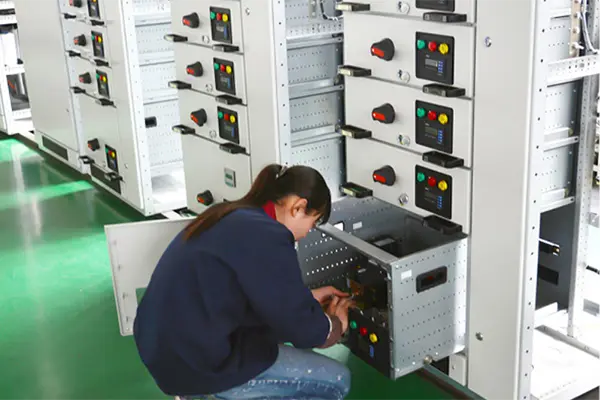

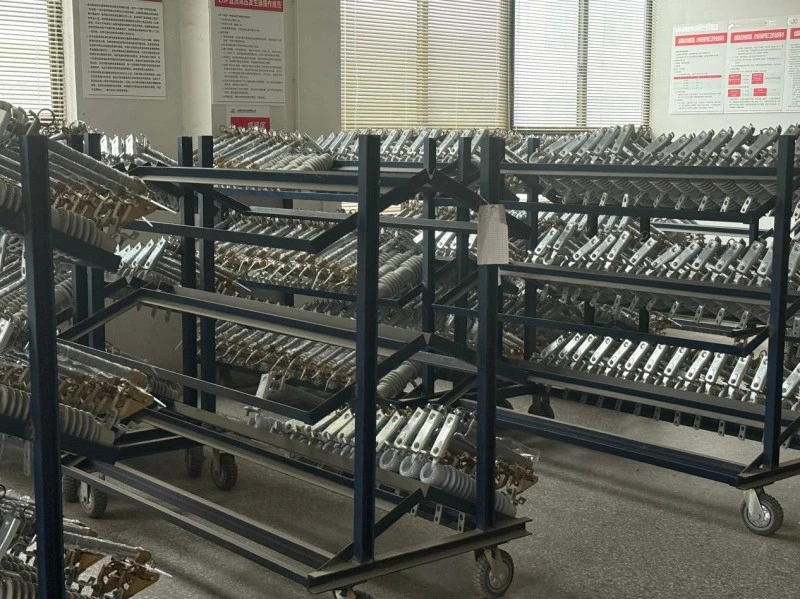

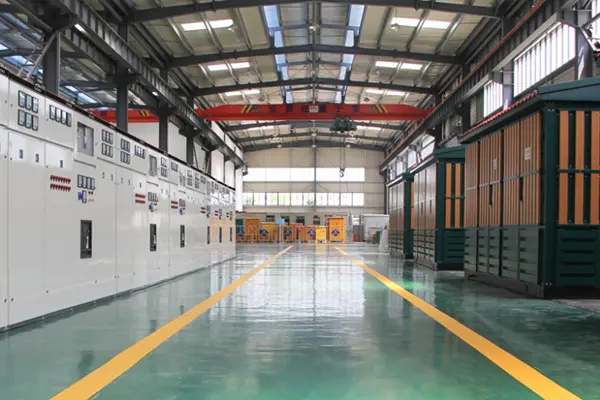

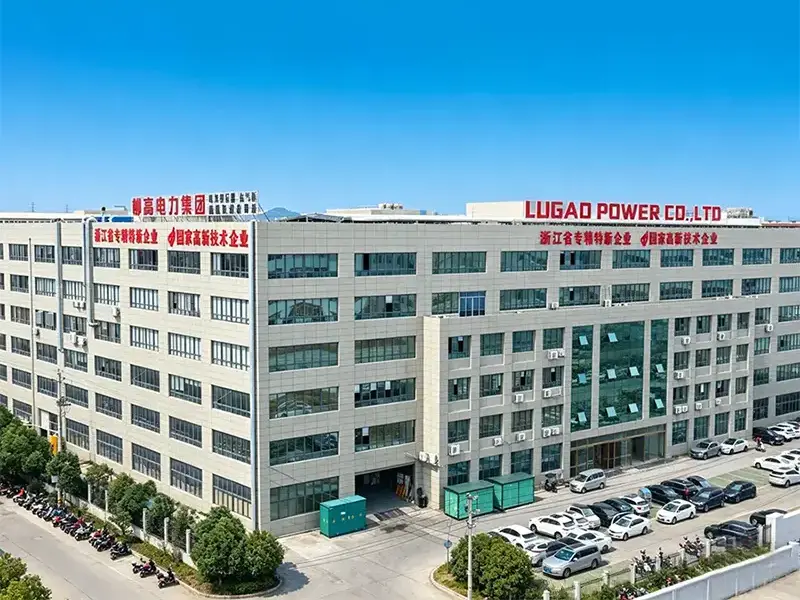

Lugao fabriki
