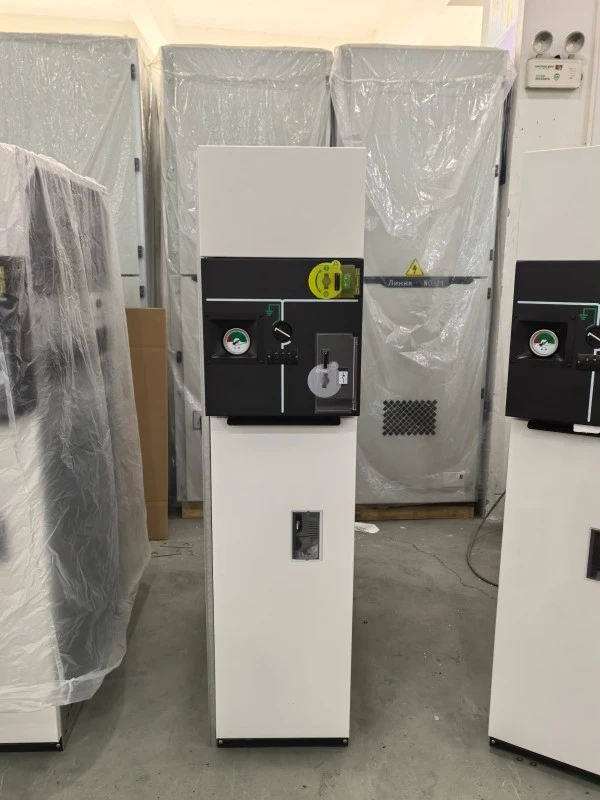

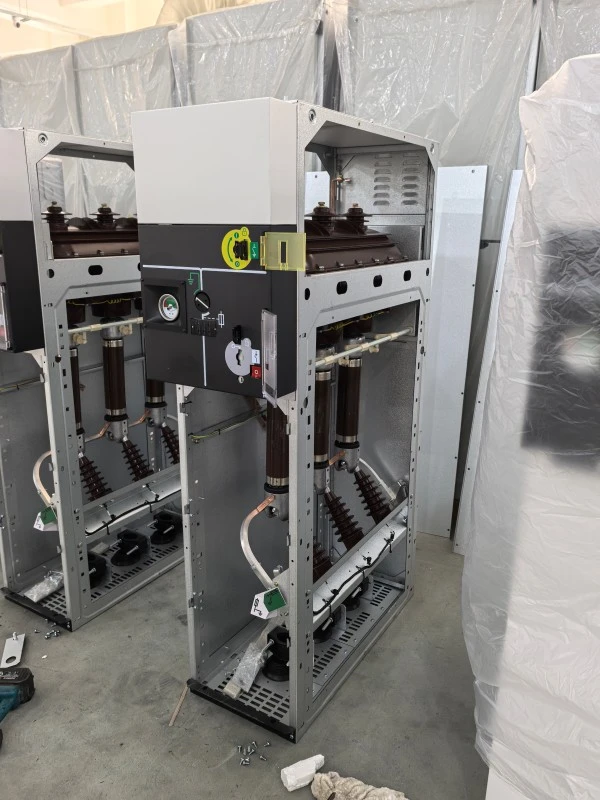

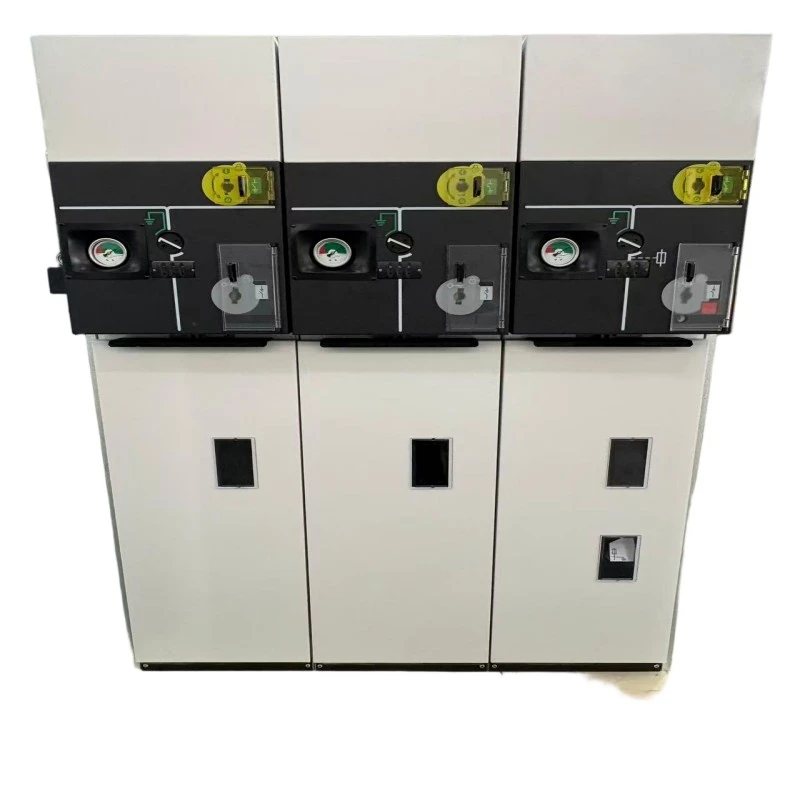

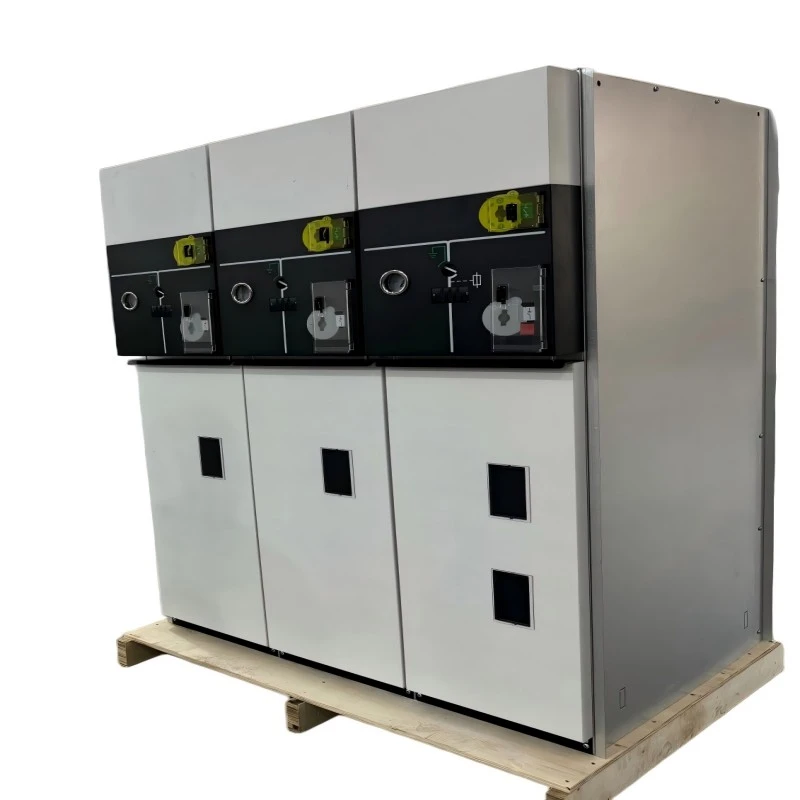

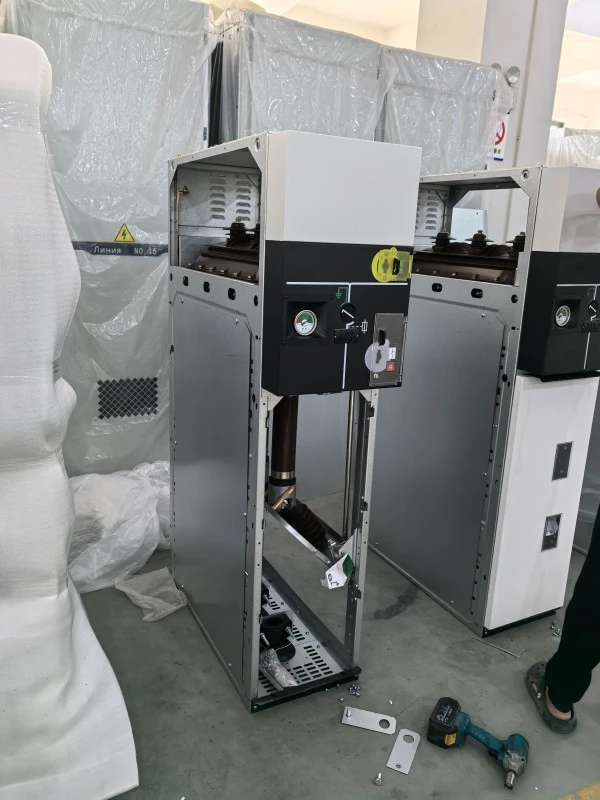

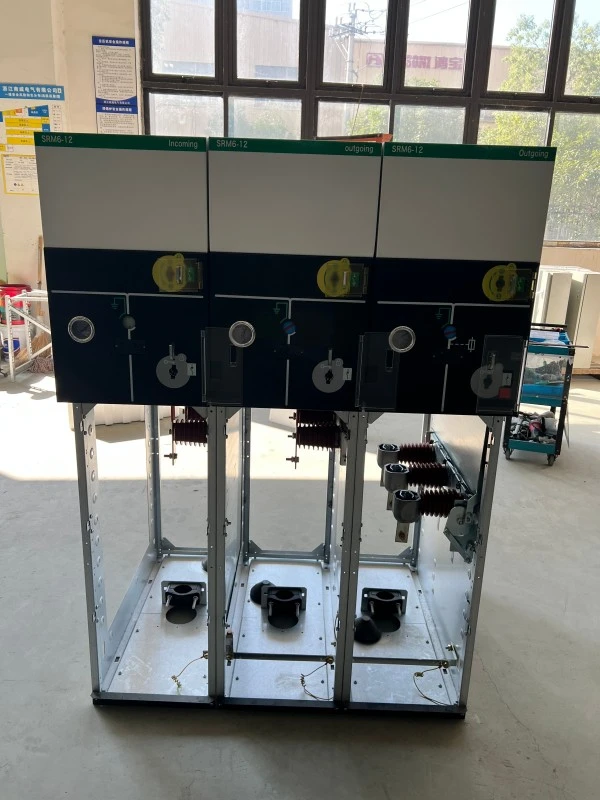

Aşağı Qaz İnterlock Sistemi metal qapalı RMU

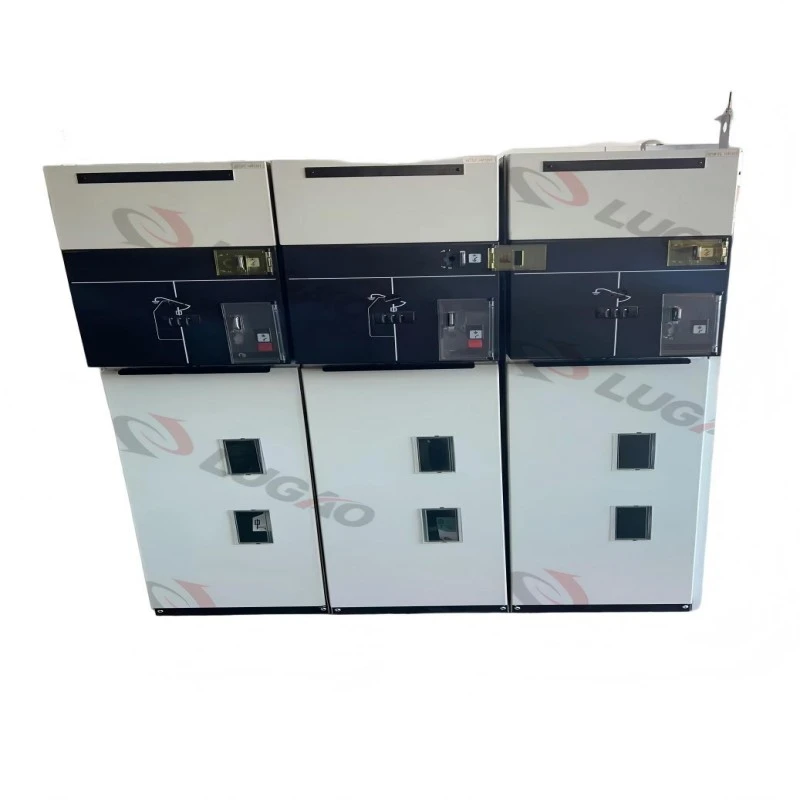

Aşağı Qazlı Kilidləmə Sistemi metal qapalı RMU (Üzük əsas vahidi) orta gərginlikli paylayıcı şəbəkələr (24 kV-a qədər) üçün nəzərdə tutulmuş zavodda yığılmış, növü sınaqdan keçirilmiş paylayıcı qurğudur. O, SF6 izolyasiyalı və ya SF6-sız qaz texnologiyasını mexaniki və elektrik aşağı qaz təzyiqli blokirovka sistemi ilə birləşdirir.

Nə edir:

RMU halqa şəbəkələrində transformatorları və kabel sxemlərini etibarlı şəkildə birləşdirir, təcrid edir və qoruyur. “Aşağı Qaz Kilidi Sistemi” daxili qaz təzyiqi təhlükəsiz hədlərdən aşağı düşdükdə avtomatik işləməyə (bağlanma və ya torpaqlama) mane olur – qeyri-kafi dielektrik gücü səbəbindən daxili qövs riskini aradan qaldırır. Metal qapalı konstruksiya möhkəm fiziki qoruma və elektromaqnit qoruma təmin edir.

Əsas funksiyalar:

● Yükləmə/sındırma

● Torpaq açarının kilidləmə ilə işləməsi

● Arızalı cərəyandan qorunma (qoruyucu və ya rele ilə)

● Aşağı qaz təzyiqi siqnalı və kilidləmə

● Metal korpus altında görünən izolyasiya

Lugao Power-dan hər bir aşağı qazlı bloklama sistemi metal qapalı RMU IEC 62271-200 və GB/T 3906 standartlarına uyğundur və smart şəbəkələrə mükəmməl inteqrasiyanı təmin edir.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər (Sual və Cavab Bölməsi ilə)

Xüsusiyyət 1: Aşağı Qaz Təzyiqli Kilitləmə Mexanizmi

Qaz sıxlığı qeyri-kafi olduqda bağlanmanın və ya torpaqlamanın qarşısını alır.

Mexanik kilid + RTU-ya köməkçi əlaqə rəyi.

Xüsusiyyət 2: Metal Qapalı, Tam Bağlanmış Çən

Lazer qaynaqlı paslanmayan polad tank.

Xarici açıq canlı hissələr yoxdur.

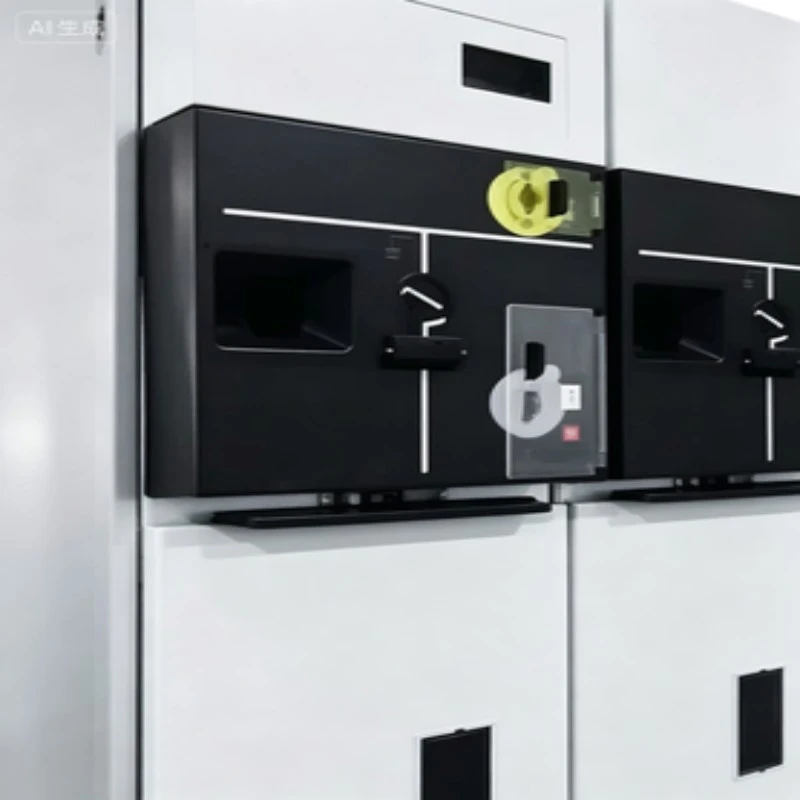

Xüsusiyyət 3: İnteqrasiya edilmiş mexaniki/elektrik kilidləri

●Yük açarı – torpaq açarı – ön qapağın bloklanması zənciri.

Açar kilidi və asma kilid müddəaları.

Xüsusiyyət 4: Kompakt və Modul Dizayn

Vahid başına 375 mm-ə qədər eni.

Hər iki tərəfdən genişləndirilə bilər.

Xüsusiyyət 5: Baxım üçün əlverişli qaz sistemi

öz-özünə sızdırmazlıq klapanları; qırmızı ilə işarələnmiş aşağı təzyiq zonası olan qaz manometri.

Tətbiqlər

1. İkinci dərəcəli paylayıcı şəbəkələr (yaşayış və ticarət kompleksləri)

2. Külək/günəş enerjisi toplama stansiyaları (ətraf mühitə uyğunlaşma qabiliyyəti)

3. Elektrik enerjisi ilə doldurma mərkəzi keçid qurğuları otaqları

4. Məlumat mərkəzi ehtiyat qidalandırıcıları

5. Sənaye zavodunun halqa şəbəkələri

Sual-Cavab --- Məhsul Xüsusiyyəti Dərin Dalış

S1: Aşağı qaz bloklaması normal iş sürətinə təsir edirmi?

A: Xeyr. Normal təzyiq altında blok şəffafdır. Yalnız qaz sızdıqda (məsələn, möhürün köhnəlməsi səbəbindən) kilid bağlanır --- adətən 10+ ildən sonra. Rutin keçid zamanı sıfır gecikmə əlavə edir.

S2: Tipik qaz doldurma intervalı nədir?

A: SF6 versiyası üçün, normal şəraitdə >20 il. Aşağı qaz bloklaması kritik səviyyədən çox əvvəl həyəcan siqnalını işə salacaq və planlı təmirə imkan verəcəkdir.

3-cü sual: Aşağı Qaz Kilidi Sistemi metal qapalı RMU ağıllı şəbəkə avtomatlaşdırılması üçün uyğundurmu?

A: Mütləq. Hər bir vahid aşağı qaz siqnalı, kilidləmə vəziyyəti və açar mövqeyi üçün köməkçi kontaktlar təmin edir --- RTU vasitəsilə IEC 61850 ilə uyğun gəlir.

İstehsal təfərrüatları

İstehsal prosesi

●Lugao Power Co., Ltd. hər bir Aşağı Qaz Kilidləmə Sistemi metal qapalı şəkildə istehsal edirRMUqazın doldurulması üçün 100.000 sinifli təmiz otaqda. Əsas istehsal addımları:

1. Tank lazerlə kəsmə və robot qaynaq ---helium sızması testi (<1×10⁻⁶ mbar·L/s).

2. Vakuum qurutma və qazsızlaşdırma --- nəmlik ≤10ppm.

3. Mexaniki bloklama montajı --- 5000 dövrlü dözümlülük testi.

4. Aşağı qaz bloklamasının kalibrlənməsi --- dəqiq təzyiq açarları və cam mexanizmlərindən istifadə etməklə.

5. Son elektrik sınağı ---güc tezliyinə tab gətirmə (12kV qurğular üçün 42kV/1dəq).

6. Unikal seriya nömrəsi --- xammal sertifikatları ilə izlənilə bilən.

Keyfiyyətə Nəzarət

Hər bir RMU IEC-ə görə 100% zavod qəbulu testindən (FAT) keçir.

●üç təzyiq nöqtəsində yoxlanılan qaz bloklama funksiyası: normal, siqnalizasiya, kilidləmə.

Qismən boşalmanın ölçülməsi <5pC 1.2Ur.

Sertifikatlar və Keyfiyyət Təminatı

Niyə Lugao Power Co., Ltd.-ni seçməlisiniz?

● Orta gərginlikli keçid qurğularında 15+ il.

● Lifecycle dəstəyi – ehtiyat hissələrinə 10 il zəmanət verilir.

● Fərdi mühəndislik – uzaqdan aşağı qaz monitorinqi, qızdırıcı və ya CT əlavə edin.

"Lugao-dan Aşağı Qazlı Kilidləmə Sistemi metal qapalı RMU satın aldığınız zaman siz təkcə məhsul deyil, həm də şəbəkə təhlükəsizliyində tərəfdaş əldə edirsiniz."

Qablaşdırma və Çatdırılma

Qablaşdırma

1. Fərdi RMU: Antistatik PE torbada + quruducuda möhürlənmişdir.

2. Yastıqlama: Taxta sandıq içərisində 30 mm EPE köpük.

3. Xarici sandıq: İstilik ilə işlənmiş faner (ixrac üçün ISPM-15-ə uyğundur).

4. İşarələmə: Kövrək, ağırlıq mərkəzi, qazla dolu etiket, kilidləmə xəbərdarlığı.

Çatdırılma

1. Liman: Şanxay / Ninqbo.

2. Təqdimat müddəti: standart 630A vahidləri üçün 25 iş günü (nümunə sifarişi 15 gün).

3. Göndərmə sənədləri: Qablaşdırma siyahısı, kommersiya fakturası, konosament, sınaq hesabatları, bloklama kalibrləmə sertifikatı.

Qaz nəqli qeydi

SF6 və ya eko-qazla doldurulmuş qurğular UN 3166 (qazlı maşın) üzrə “təhlükəli olmayan mallar” kimi göndərilir. Bütün klapanlar möhürlənmiş və qorunmuşdur.

Tez-tez verilən suallar

S1: Aşağı Qazlı Kilidləmə Sistemi metal qapalı RMU üçün zəmanət müddəti nədir?

Cavab: Lugao Power istismara verildiyi tarixdən 12 ay və ya göndərildikdən sonra 18 ay (hansı daha əvvəldir) təmin edir. Aşağı qaz bloklama mexanizmi 5 il əhatə olunur.

2-ci sual: Fövqəladə vəziyyətdə aşağı qazın bloklanmasından yan keçmək olarmı?

A: Dizaynla yox. Bypass təhlükəsizliyi məğlub edərdi. Bunun əvəzinə 30 dəqiqə ərzində təzyiqi bərpa etmək üçün müvəqqəti qaz doldurma dəsti təqdim edirik. Həmişə lockout-tagout-u izləyin.

Q3: Quraşdırma təlimi verirsiniz?

A: Bəli. Biz pulsuz uzaqdan video bələdçiliyi və 10 ədəddən yuxarı sifarişlər üçün yerində təlim təklif edirik.

S4: Quraşdırmadan əvvəl aşağı qaz bloklama funksiyasını necə yoxlaya bilərəm?

A: Qaz sıxlığı monitorunda sınaq portundan istifadə edin. Yavaş-yavaş qazı buraxın – həyəcan həddi (0.03MPa) siz həyəcan rölesini eşidəcəksiniz; kilidləmə həddində (0,02MPa) açarın işləmə şaftı mexaniki olaraq bloklanır. Bu, zavodumuzun videosunda nümayiş etdirilir.

S5: Bu RMU SF6-sız qazla uyğun gəlirmi?

A: Bəli. Lugao Power N2/SF6 qarışığı (70%/30%) və ya C4-FN əsaslı qaz ilə aşağı qazlı bloklama sistemi metal qapalı RMU təklif edir. （Qaz mühiti və bloklama hədləri seçilmiş izolyasiya sisteminə uyğun olaraq konfiqurasiya edilir.）Bloklama təzyiq hədləri hər bir qaz növü üçün yenidən hesablanır.
