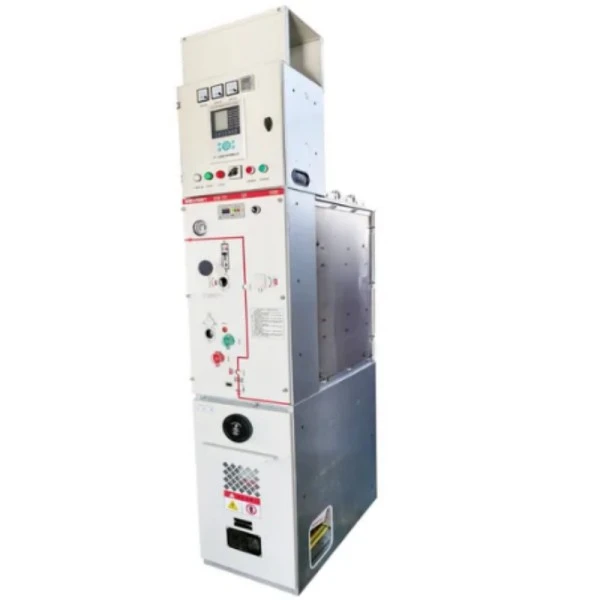

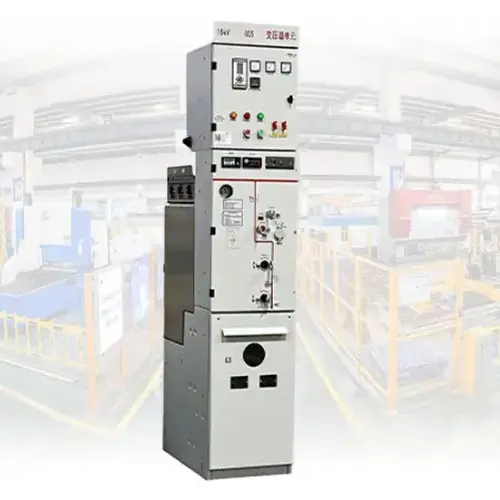

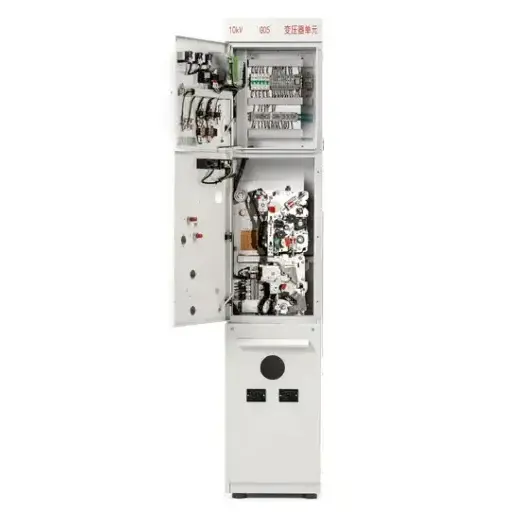

VCB ilə RMU MV HV İzolyasiyalı Kommutator Paneli

Bu nədir?

VCB ilə RMU MV HV İzolyasiyalı Kommutator Paneli zavodda yığılmış, metal qapalı elektrik paylayıcı qurğudur.Üzük əsas vahidi (RMU)Vacuum Circuit Breaker (VCB) texnologiyası ilə funksionallıq. RMU halqa şəbəkəsinin konfiqurasiyasına imkan verir - enerji hər iki istiqamətdən axıb, təchizatın davamlılığını təmin edir. Möhürlənmiş vakuum kəsicisində yerləşdirilmiş VCB, nasazlıqlar baş verdikdə millisaniyələr ərzində qövsləri söndürür.

RMU (Ring Main Unit) dövrəli elektrik şəbəkələri üçün nəzərdə tutulmuş yığcam keçid qurğusuna aiddir. Tək bir nasazlığın bütün aşağı axın yüklərinin enerjisini kəsə bildiyi radial paylama sistemlərindən fərqli olaraq, RMU sizə halqa konfiqurasiyası yaratmağa imkan verir: güc hər iki istiqamətdən axa bilər. Bir hissədə nasazlıq yarandıqda, siz sadəcə olaraq həmin hissəni təcrid edirsiniz, digər tərəfdən isə şəbəkənin qalan hissəsi alternativ qidalanmadan enerji almağa davam edir.

VCB (Vacuum Circuit Breaker) bu panelin mühafizə sisteminin ürəyidir. Möhürlənmiş vakuum kəsicinin içərisində nasazlıq baş verdikdə elektrik qövslərini millisaniyələr ərzində söndürə bilər. Kesicinin içərisində heç bir hava və ya yağ olmadığı üçün qövs demək olar ki, dərhal söndürülür, aşağı axın avadanlığının zədələnməsini minimuma endirir və əlaqə müddətini uzadır.

MV HV İzolyasiya edilmiş Kommutator bu məhsulun Orta Gərginlikdən Yüksək Gərginlik diapazonunda (adətən 12kV-dan 40,5kV-a qədər) işlədiyini və canlı hissələri ətraf mühitdən təcrid etmək üçün qabaqcıl izolyasiya texnologiyasından - ya SF6 qazından, ya da bərk dielektrikdən - istifadə etdiyini göstərir.

Nə edə bilər?

1. Gücün Paylanmasına Nəzarət – Dövrələri əl ilə və ya SCADA vasitəsilə yandırın/söndürün

2. Arızanın qorunması – 31,5 kA-a qədər qısaqapanma cərəyanlarını kəsin

3. Şəbəkə izolyasiyası – Təmir üçün çıxan kabelləri təhlükəsiz şəkildə yerləşdirin

Bu panel kommunal xidmətlərə, sənaye müəssisələrinə və kommersiya binalarına işçilərin mütləq təhlükəsizliyini qoruyarkən sıfıra yaxın dayanma müddətinə nail olmağa imkan verir. VCB ilə hər bir RMU MV HV İzolyasiyalı Kommutator Paneli ən çətin mühitlərdə işləmək üçün qurulmuşdur.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

İnteqrasiya edilmiş VCB Mühafizəsi --- Qoruyucuları olan standart RMU-lardan fərqli olaraq, VCB ilə RMU MV HV İzolyasiyalı Kommutator Panelimiz tam qiymətləndirilmiş nasazlıq kəsilməsini təmin edir. Vakuum kəsicisi ömrü boyu texniki xidmət tələb etmir.

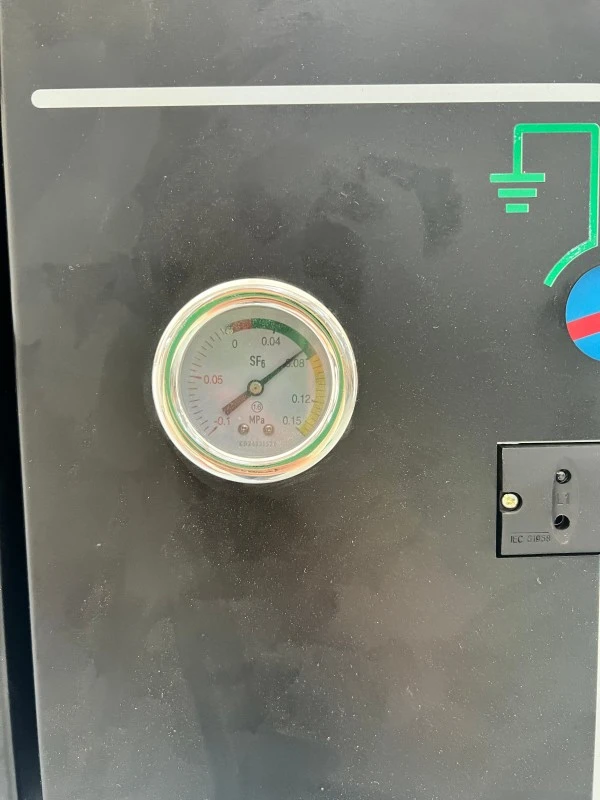

Möhürlənmiş SF6 İzolyasiya Tankı ---Bütün canlı hissələr illik <0,1% sızma ilə 3 mm-lik paslanmayan polad çəndə yerləşdirilir. Təmizləmə, izolyasiya testi, toz və ya duz dumanına məruz qalma.

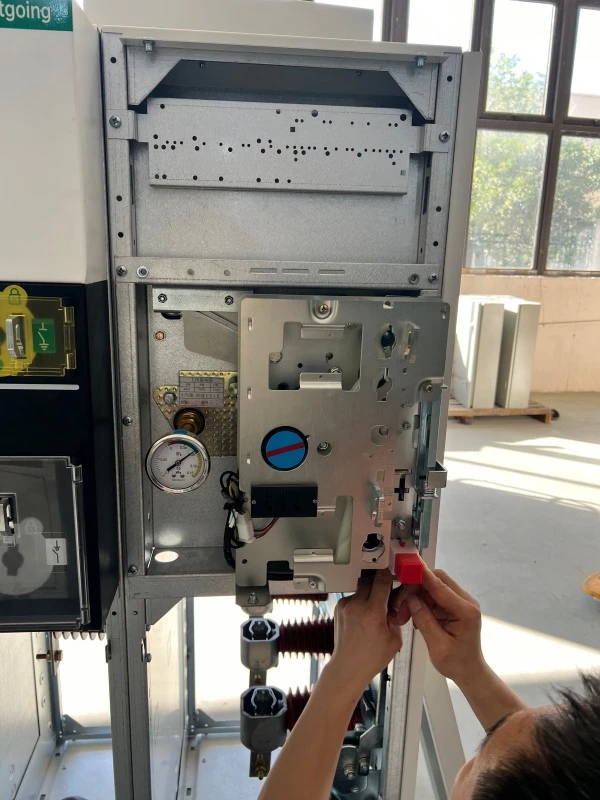

Üç Mövqeli Açar-Ayırıcı, səhv ardıcıllığın qarşısını almaq üçün mexaniki kilidləmə ilə Qoşulmuş, Ayrılmış və Torpaqlanmış mövqeləri təklif edir.

Daxili qövsə dözümlü --- İsti qazları operatordan uzaqlaşdıran təzyiq relyefi ilə 20kA/1s-də sınaqdan keçirilmişdir.

Yığcam ayaq izi --- Hava izolyasiyalı keçid qurğusundan 30-50% az yer tutur, məkan məhdud yarımstansiyalar üçün idealdır.

Uzaqdan Monitorinq --- Standart köməkçi kontaktlar və əlavə Modbus və ya IEC 61850 rabitəsi.

Tətbiqlər

● Şəhər elektrik paylanması (zirzəmi yarımstansiyaları, ticarət kompleksləri)

● Külək və günəş fermaları (vibrasiyaya, həddindən artıq temperaturlara davamlıdır)

● Sənaye zavodları (polad, sement, neft-kimya)

● Məlumat mərkəzləri (Tier III/IV iş vaxtı tələbləri)

● Dəmir yolu dartma yarımstansiyaları (25kV sistemlər)

● Mədən əməliyyatları (tozlu, rütubətli mühitlər)

Sual-cavab funksiyası

S: VCB yük kəsici açardan nə ilə fərqlənir?

A: Yük kəsici açarı yalnız normal yük cərəyanlarını kəsir. VCB ilə bu RMU MV HV İzolyasiya edilmiş Kommutator Panelindəki VCB, ionlaşa bilən mühiti olmayan vakuum kəsicidən istifadə edərək 31,5 kA-a qədər nasazlıq cərəyanlarını millisaniyələrdə kəsir.

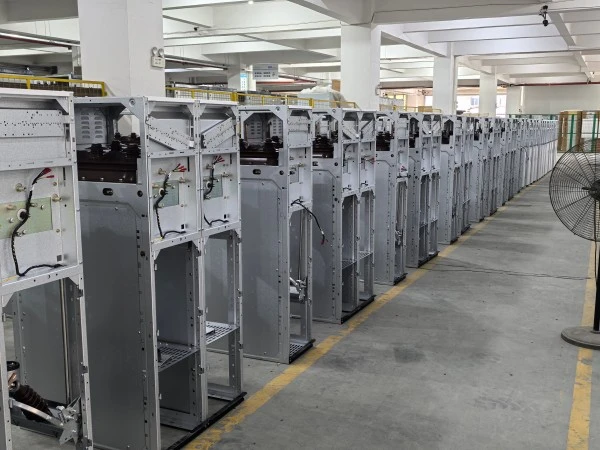

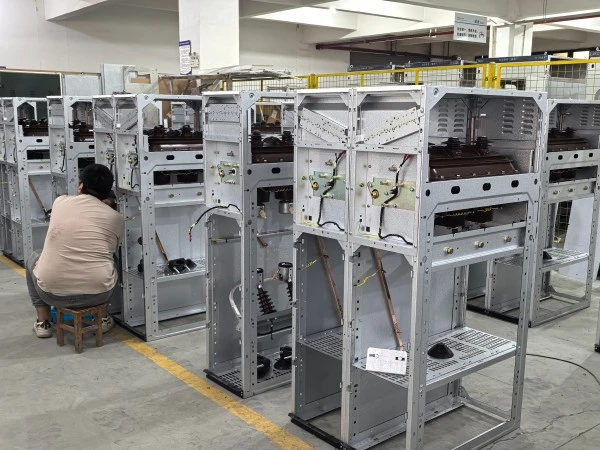

İstehsal təfərrüatları

İstehsal prosesi

● Tank istehsalı ---Lazerlə kəsilmiş 316L paslanmayan polad, robot qaynaqlı, rentgen şüaları ilə yoxlanılmış, 24 saat ərzində 0,4MPa təzyiqdə sınaqdan keçirilmişdir.

● Vakuum Kesici Quraşdırma---Hər kəsici 70kV AC yüksək gərginlik testindən və kontakt müqavimətinin ölçülməsindən keçir.

● SF6 Emalı ---Çan <10Pa-a qədər boşaldıldı, sonra SF6 qazı ilə dolduruldu (>99,97% təmizlik, şeh nöqtəsi <-50°C). Halojen sniffer bütün möhürləri yoxlayır.

● Sınaq---Mexaniki dözümlülük (1000 dövr), dielektrik (70kV/1dəq), qismən boşalma (<5pC) və daxili qövs (20kA/1s) testləri.

Keyfiyyət Təminatı və Sertifikatlar

Niyə Lugao Power seçməlisiniz?

VCB ilə RMU və Sigortalı RMU

Ümumiyyətlə, VCB RMU-lar tez-tez keçid əməliyyatları, təkmil mühafizə və uzaqdan monitorinq tələb edən orta və böyük tutumlu enerji paylama sistemləri üçün tövsiyə olunur. Sigorta RMU-ları transformatorun qorunması və nisbətən sabit yüklərə malik daha kiçik paylayıcı şəbəkələr üçün sərfəli həll yoludur.

Qablaşdırma, Göndərmə və Satışdan Sonra

Qablaşdırma

1. VCI film daxili sarğı + köpük dolgu + 9 mm faner sandıq

2. Nəqliyyat üçün SF6 təzyiqi 0,05MPa-a endirildi

Satış Sonrası və Zəmanət

1. Zəmanət müddəti: istismara verildikdən sonra 12 ay və ya göndərildikdən sonra 18 ay, hansının birinci olmasından asılı olmayaraq.

2. Əhatə: Material/işləmə qüsurları, sızma üçün SF6 doldurulması >0,5%/il, VCB vakuum itkisi.

3. İstisnalar: Yanlış quraşdırma, fors-major hallar, icazəsiz modifikasiya, istehlak materialları.

Xidmətlər:

1. Pulsuz uzaqdan nasazlıqların aradan qaldırılması (24 saat cavab)

2. Ehtiyat hissələrin 48 saat ərzində göndərilməsi (regional anbarlar)

3. Genişləndirilmiş zəmanət mövcuddur (2, 3 və ya 5 il)

Tez-tez verilən suallar

S1: Növ test hesabatları və FAT təmin edə bilərsinizmi?

A: Bəli. IEC tipli test hesabatları mövcuddur. Zhejiang fabrikimizdə Zavod Qəbulu Testi xoş qarşılanır. Üçüncü tərəf yoxlaması (SGS, BV) müştərinin hesabına mövcuddur.

S2: Zəmanət iddiaları beynəlxalq səviyyədə necə idarə olunur?

A: Fotoları/videoları e-poçt ünvanına göndərinlugaoteam@lugaoelectric.com. 24 saat ərzində uzaqdan diaqnoz. Sığortanın əhatə etdiyi qüsurlar üçün əvəzedici hissələri pulsuz göndərəcəyik.

3-cü sual: VCB ilə bu RMU MV HV İzolyasiyalı Kommutator Panelinin gözlənilən xidmət müddəti nə qədərdir?

A: SF6 çəni və şinlər: 30 il. VCB kəsici: 10.000 əməliyyat və ya 30 il. Mexanizmin əsaslı təmiri: 15-20 il. Ümumi xidmət müddəti: düzgün qulluq ilə 25-30 il.

S4: Hansı ödəniş şərtlərini qəbul edirsiniz?

A: İlk dəfə müştərilər: 30% T/T avans, 70% göndərilmədən əvvəl. Qurulmuş müştərilər: B/L surətinə qarşı 20% T/T + 80%. Baxışda L/C qəbul edilir.

5-ci sual: VCB ilə RMU MV HV İzolyasiyalı Kommutator Paneli yüksək hündürlükdə istifadə edilə bilərmi?

A: Standart dizayn ≤2000m. 3500 m-ə qədər yüksək hündürlük versiyası (artan sürüşmə, daha yüksək SF6 təzyiqi) mövcuddur. > 3500m üçün xüsusi mühəndislik.
