Halqa əsas bloku Sf6 Çıxarıla bilən keçid qurğusu

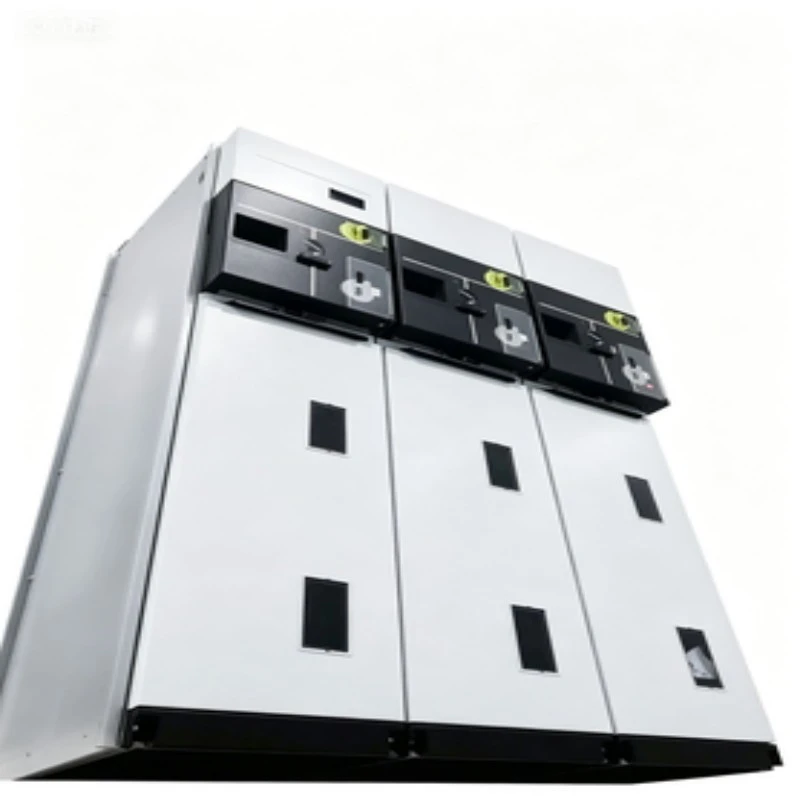

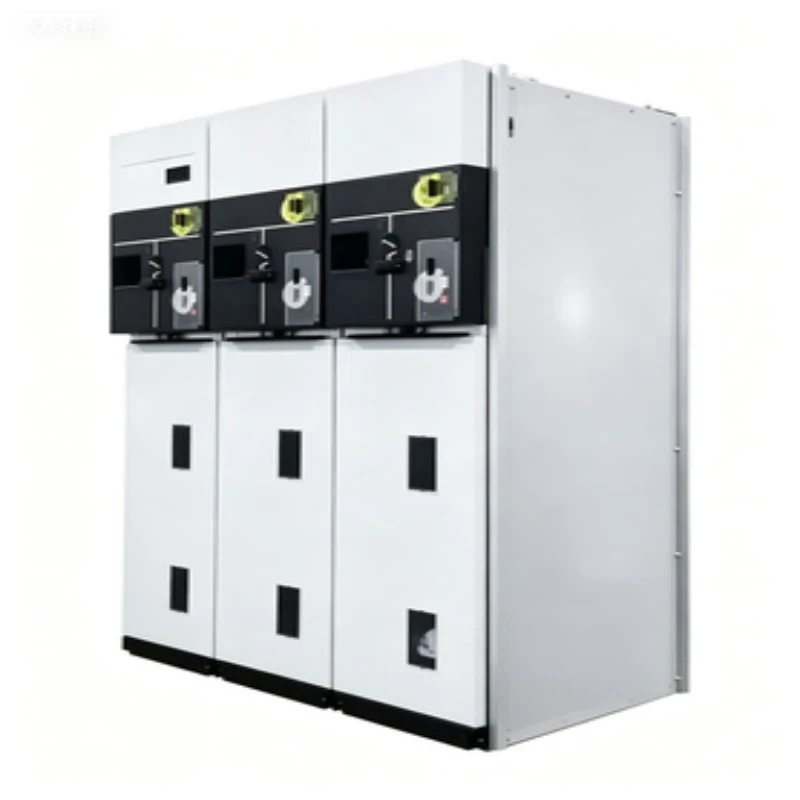

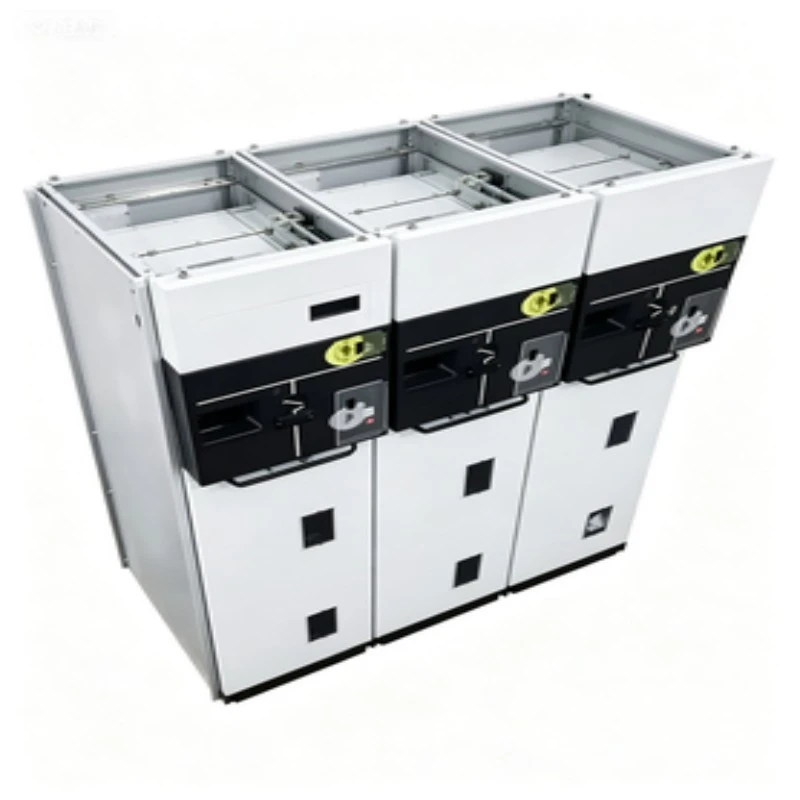

Ring Main Unit SF6 Çıxarılan Kommutator nədir?

Thekeçid qurğusuorta gərginlikli halqa şəbəkələri (24kV/36kV-a qədər) üçün nəzərdə tutulmuş zavodda yığılmış, metal qapalı, SF6 izolyasiyalı paylayıcı qurğudur. Sabit tipdən fərqli olaraqRMU-lar, bu çıxarıla bilən versiya çıxarıla bilən yük maşınına quraşdırılmış keçid cihazlarına malikdir --- adətən vakuum açarı və ya SF6 yük kəsici açarı, texniki xidmət, yoxlama və ya dəyişdirmə üçün bütün avtobusun enerjisini kəsmədən fiziki olaraq korpusdan çıxarıla bilər.

Nə edə bilər?

Bu Halqa Əsas Bölmə SF6 Çıxarılan Kommutator enerji paylanmasında üç kritik funksiyanı yerinə yetirir:

1. Ring şəbəkə bağlantısı ---Gələn qidalandırıcıları iki istiqamətdən birləşdirir, lazımsız enerji təchizatını təmin edir.

2. Transformatorun mühafizəsi --- İnteqrasiya edilmiş qoruyuculardan və ya elektrik açarından istifadə edərək 2500 kVA-a qədər paylayıcı transformatorları açar və qoruyur.

3. Baxım üçün izolyasiya ---Çıxarılan mexanizm görünən qırılma boşluğunu təmin edərək aşağı axınla işləyən personal üçün mütləq təhlükəsizliyi təmin edir.

4. Arızanın kəsilməsi --- 25kA-a qədər qısaqapanma cərəyanlarını kəsir.

5. Kabel testi və torpaqlama --- Torpaq açarı və kabel test portları kabelin təhlükəsiz işinə imkan verir.

Lugao Power-dan olan hər bir SF6 RMU kommutator qurğusu IEC 62271-200 standartına uyğundur, həm yüklənməyə / qırılma qabiliyyətinə, həm də kompakt ölçüdə (panel üçün eni 450 mm-ə qədər) nasazlıq cərəyanına davamlılıq təklif edir.

Məhsul Parametri (Spesifikasiya)

Qeyd: Texniki parametrlər seçilmiş konfiqurasiyaya görə dəyişə bilər. Son texniki məlumat vərəqi üçün Lugao Power ilə əlaqə saxlayın.

Məhsulun Xüsusiyyəti və Tətbiqi

Xüsusiyyət Sual-Cavab - Çıxarılan Üstünlüyünü Anlamaq

S1: Çıxarılan dizaynı sabit RMU-dan daha yaxşı edən nədir?

A: Sabit RMU keçid qurğusuna texniki qulluq üçün panelin tam enerjisizləşdirilməsini tələb edir. Ring Main Unit sf6 Çıxarıla bilən keçid qurğusu ilə siz sadəcə olaraq kommutasiya modulunu “əlaqəsiz” və ya “sınaq” vəziyyətinə çıxarırsınız. Busbar canlı olaraq qalır və aşağı axın dövrələrinə təhlükəsiz şəkildə xidmət göstərilə bilər. Dayanma müddəti saatlardan dəqiqələrə qədər azalır.

2-ci sual: Çıxarılan yük maşınının düzgün vəziyyətdə olduğunu necə bilə bilərəm?

Cavab: Lugao Power-in dizaynı üç fərqli mexaniki mövqedən ibarətdir ---Qoşuldu, Sınaq və Bağlantısız ---hər biri toxunma ilə əks əlaqə, yük maşınında vizual göstəricilər və uzaqdan SCADA monitorinqi üçün köməkçi kontaktlarla. Yük maşını geri çəkildikdə təhlükəsizlik qapağı avtomatik olaraq sabit kontaktları əhatə edir.

3-cü sual: Bu çəkilə bilən dizaynda SF6 qazı texniki xidmət tələb etmirmi?

A: Bəli. SF6 tankı ömürlük möhürlənmişdir (normal şəraitdə ≥30 il). Çıxarılan mexanizm qaz çəninin içərisində deyil, aşağı gərginlikli bölmədə və ya yük maşınının ön hissəsində yerləşir. Buna görə də, keçidin çıxarılması SF6 təzyiqini və ya dielektrik bütövlüyünü pozmur. Bu, SF6 Çıxarılan Üzük Əsas Birliyinin əsas fərqləndirici xüsusiyyətidir.

S4: Bu RMU uzaqdan idarəetməni dəstəkləyirmi?

A: Bəli. Çıxarıla bilən yük maşınları motorlu mexanizmlər və mövqe bildiriş sensorları ilə təchiz oluna bilər, bu da tam uzaqdan giriş/çıxış imkanı verir – IEC 61850 GOOSE mesajlaşması ilə uyğun gəlir.

SF6 izolyasiyalı keçid qurğuları üçün uyğun proqramlar

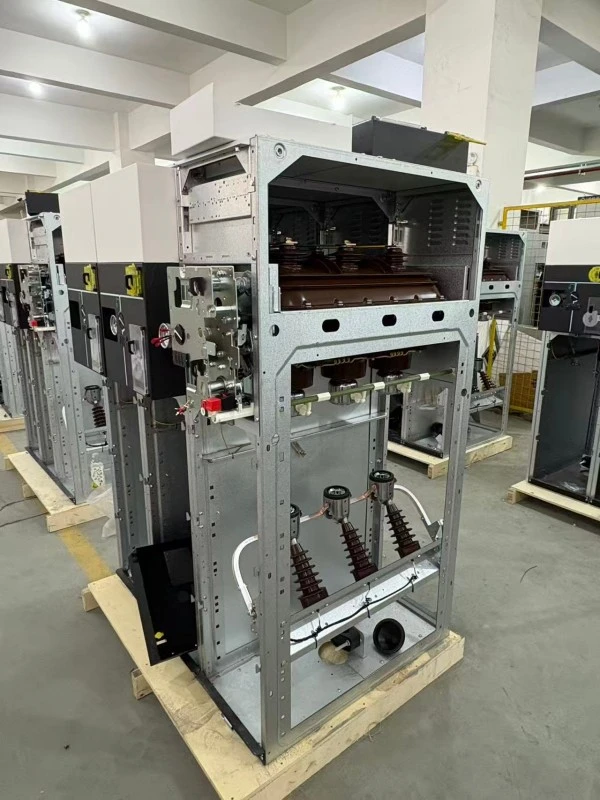

İstehsal təfərrüatları

Hər bir Ring Main Unit sf6 Çıxarılan keçid qurğusu sabit və çıxarıla bilən variantlar üçün xüsusi montaj xətləri ilə ISO 9001 sertifikatlı müəssisəmizdə istehsal olunur.

Əsas istehsal addımları:

1. Tank istehsalı ---3 mm paslanmayan polad, robot lazer qaynağı, 100% helium sızması testi (sızma dərəcəsi <1×10⁻⁶ mbar·L/s).

2. SF6 emalı --- Çiy nöqtəsi ≤ -50°C olan vakuumla doldurulma, təzyiq 20°C istinadda kalibrlənmişdir.

3. Çıxarıla bilən yük maşını yığımı ---Dəqiq istiqamətləndirici relslər, sürtünmə əleyhinə rulonlar, öz-özünə düzülən əsas kontaktlar (gümüş örtüklü mis, 12μm qalınlıq).

4. İnterlock tuning --- Mexanik kilidləri yoxlamaq üçün hər bir bölmə 200 daxiletmə/çıxarma dövründən keçir.

5. Yüksək gərginlik sınağı --- Güc tezliyinə dözümlülük: 42kV/1min (12kV ədəd); qismən boşalma <5pC 1,2Ur.

6. Temperatur artımı testi --- 1,1 × nominal cərəyanda, bütün nöqtələr standart həddlər daxilində.

7. Unikal seriya nömrəsi --- Tam izlənilmək üçün həm korpusa, həm də çıxarıla bilən yük maşınına həkk olunub.

Keyfiyyətə Nəzarət Yoxlama məntəqələri

Qablaşdırma

Hər bir Ring Main Unit sf6 Çıxarılan kommutator paneli ixrac üçün ayrıca qablaşdırılır:

Sandıq üzərində işarələr:

1. “SF6 Qaz Doldu – Düşməyin”

2. “İçəridə çıxarıla bilən yük maşını – Diqqətlə idarə edin”

3. Ağırlıq mərkəzi, qaldırma nöqtələri, kövrək etiketlər

Çıxarılan yük maşını zədələnmənin qarşısını almaq üçün panelin içərisinə (Ayrılmış vəziyyətdə) göndərilir. Birdən çox yük maşını olan sifarişlər üçün isteğe bağlı ayrıca qablaşdırma mövcuddur.

Satış Sonrası və Zəmanət

Zəmanət müddəti:

İstifadəyə verilmə tarixindən 12 ay və ya göndərilmə tarixindən 18 ay (hansı birinci baş verirsə).

Nə əhatə olunur:

1. Çıxarılan yük maşını, blokajlar, panjurlar daxil olmaqla bütün mexaniki hissələr

2. SF6 qaz sistemi (müştəri sızması səbəbindən qazın doldurulması istisna olmaqla)

3. İlkin və ikinci dərəcəli əlaqələr

4. Torpaq keçid mexanizmi

Nə əhatə olunmur:

1. Düzgün çəkilmə/yerləşdirmə zamanı zədələnmə

2. Xarici naqillərin modifikasiyası

3. Təbiət aktları (sel, ildırım)

4. Sarf materialları (qoruyucular, göstərici lampalar)

Xidmət öhdəlikləri:

1. Texniki sorğuya cavab: 2 saat ərzində (iş günü)

2. Ehtiyat hissələrinin göndərilməsi: 24 saat ərzində

3. Uzaqdan nasazlıqların aradan qaldırılması: pulsuz video zəng dəstəyi

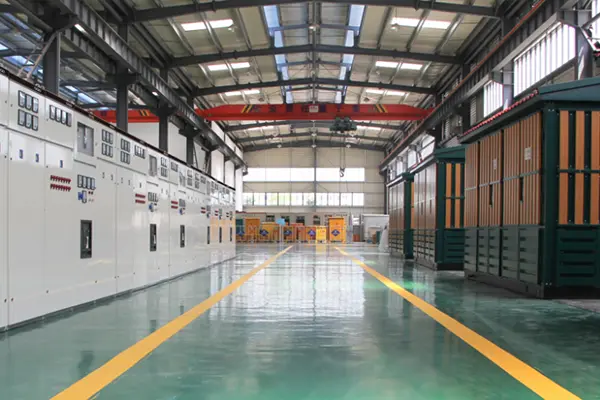

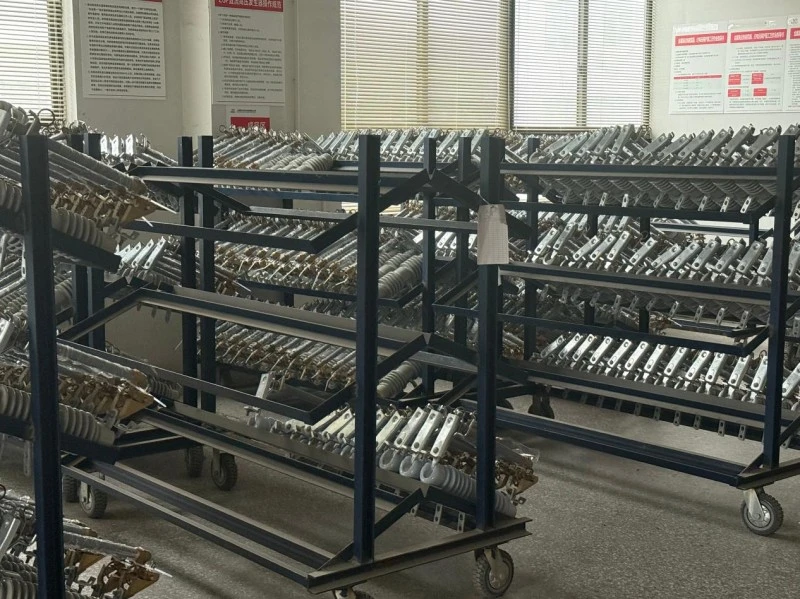

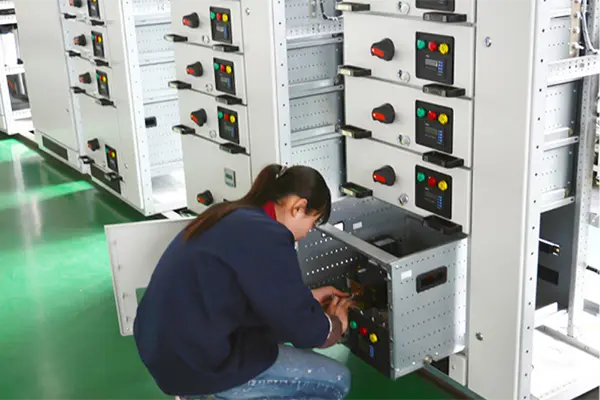

İstehsal və Keyfiyyətə Nəzarət

Lugao Power Co., Ltd. yüksək, orta və aşağı gərginlikli elektrik ötürücü və paylayıcı avadanlıqların, o cümlədən transformatorların,keçid qurğusu, elektrik açarları, ayırıcılar və əlaqəli elektrik məhsulları.

Daxili istehsal, mühəndislik və sınaq imkanları ilə Lugao Power dünya miqyasında kommunal xidmətlər, sənaye obyektləri, bərpa olunan enerji layihələri və infrastruktur tətbiqləri üçün fərdiləşdirilmiş OEM/ODM həlləri və birdəfəlik enerji paylama həlləri təqdim edir.
