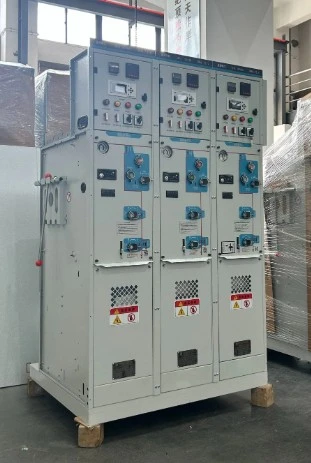

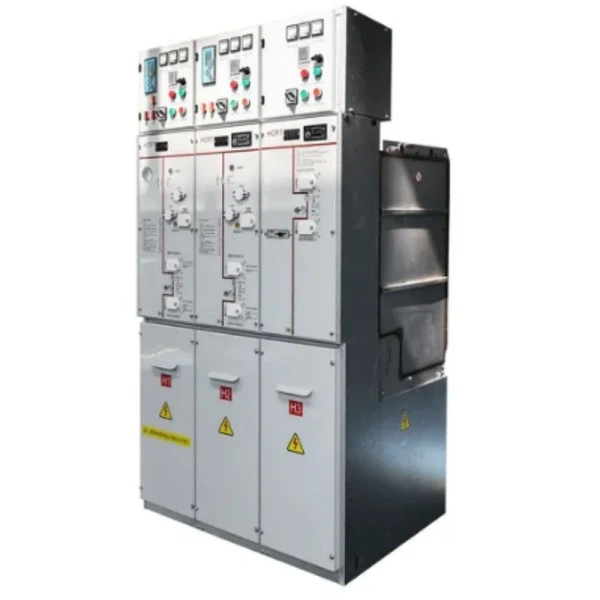

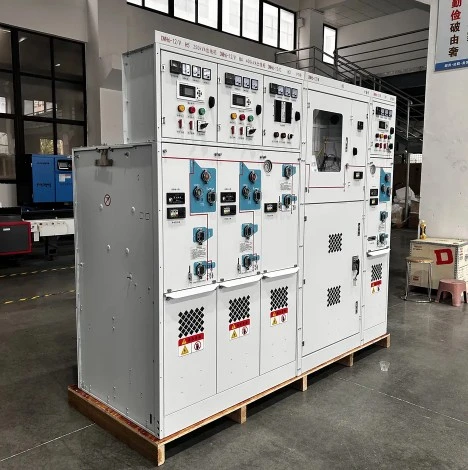

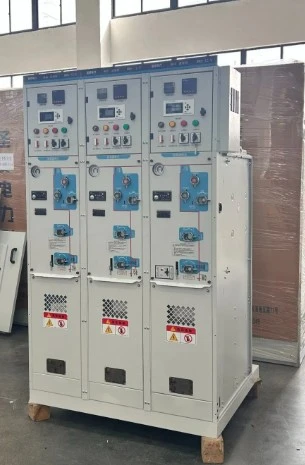

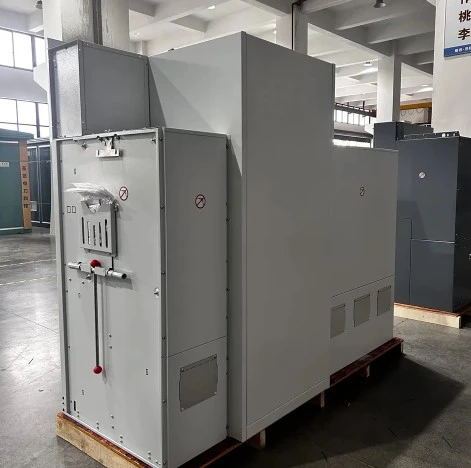

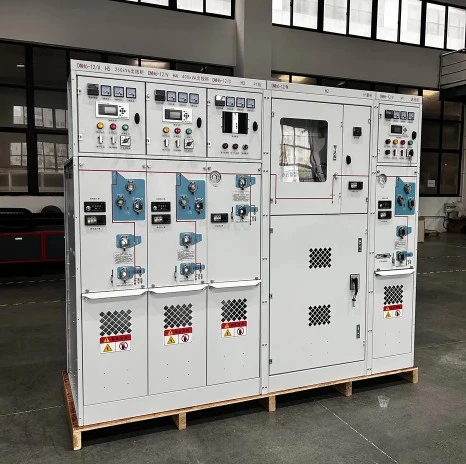

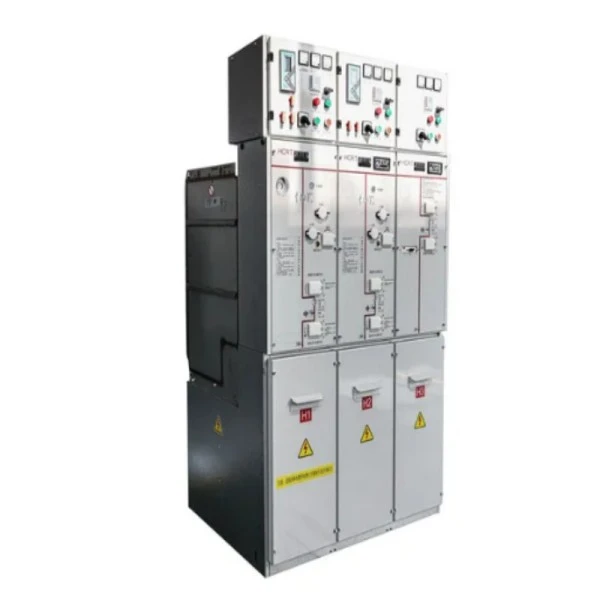

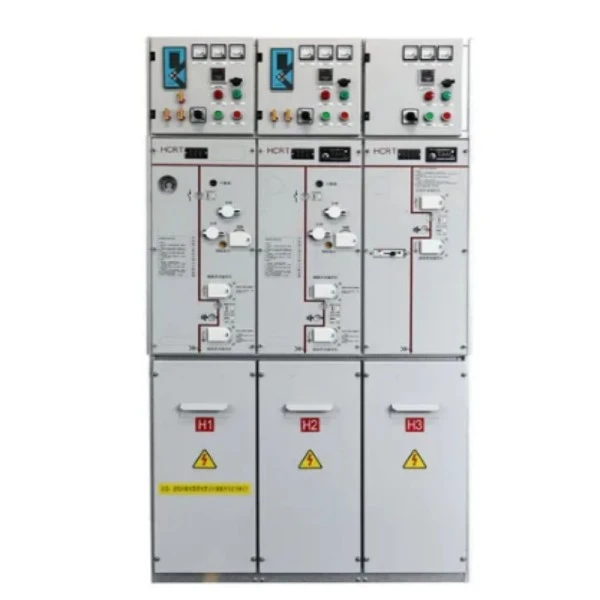

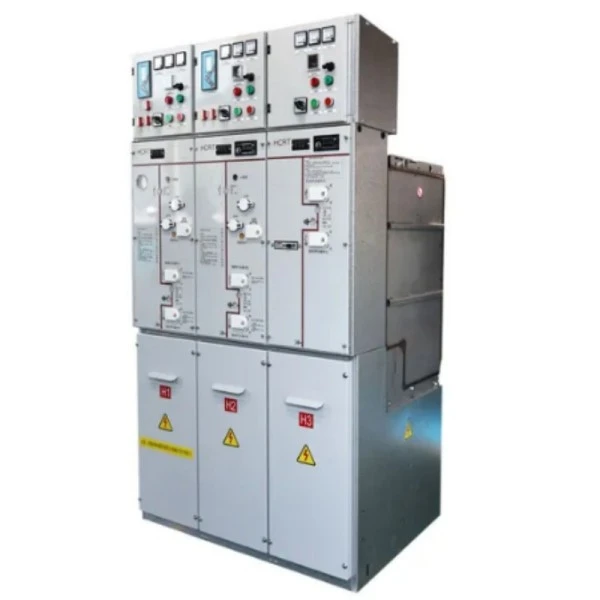

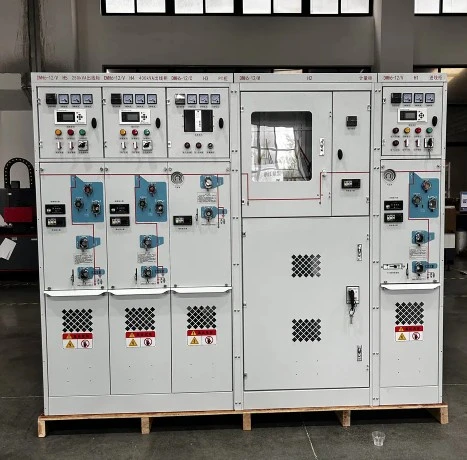

35kv Orta Gərginlikli Sf6 Mühürlü Kommutator

35 kV-luq orta gərginlikli SF6 möhürlənmiş paylayıcı qurğu zavodda yığılmış, metal qapalı elektrik cihazıdır və həm izolyasiya, həm də qövs söndürmə mühiti kimi kükürd heksaflorid (SF6) qazından istifadə edir. Adi açıq tipli keçid qurğularından fərqli olaraq, bütün cərəyan edən hissələr ---elektron açarı, ayırıcı və torpaqlama açarı daxil olmaqla--- nəzarət olunan təzyiqdə SF6 qazı ilə doldurulmuş paslanmayan poladdan hazırlanmış çənin içərisində hermetik şəkildə bağlanır.

Nə edə bilər?

İlk növbədə, bu 35 kV-luq orta gərginlikli SF6 möhürlənmiş keçid qurğusu 35 kV-luq elektrik şəbəkələrində elektrik enerjisinin qəbulu, paylanması və idarə edilməsi üçün cavabdehdir. Transformatorları, mühərrikləri və qidalandırıcıları həddindən artıq yüklənmələrdən, qısaqapanmalardan və keçici aşırı gərginliklərdən qoruyur. Bir nasazlıq baş verdikdə, SF6 elektrik açarı qövsünü millisaniyələr ərzində söndürür və aşağı axın avadanlığına minimal zərər verir. Bundan əlavə, o, uzaqdan keçid əməliyyatlarına və real vaxt rejimində vəziyyətin monitorinqinə imkan verir ki, bu da onu müasir smart şəbəkələrin əsas komponentinə çevirir. Əslində, o, yerin məhdud olduğu və ya ətraf mühit şəraitinin ağır olduğu tətbiqlərdə həcmli hava izolyasiyalı keçid qurğusunu (AIS) əvəz edir.

Məhsul Üstünlükləri

35 kV-luq orta gərginlikli SF6 möhürlənmiş keçid qurğusunu qiymətləndirərkən Lugao Power-in həlli beş əsas üstünlüklə seçilir:

1. Ultra-Yüksək Etibarlılıq: SF6 qazı üstün dielektrik gücü təmin etdiyi üçün (havadan təqribən 3 dəfə) daxili komponentlər toz, rütubət, duz dumanı və çirklənməyə qarşı immunitetlidir. Bu, son dərəcə aşağı uğursuzluq dərəcəsi ilə nəticələnir - on il istismarda 0,1%-dən azdır.

2. Kompakt ayaq izi: Möhürlənmiş dizayn fazadan fazaya və fazadan yerə klirensləri kəskin şəkildə azaldır. Tipik Lugao 35kV SF6 halqa əsas bloku AIS üçün 3,5 m² ilə müqayisədə hər qidalandırıcı üçün cəmi 1,2 m² yer tutur. Bu, kommunal xidmətlərə və sənaye müəssisələrinə mövcud bina izləri daxilində yenidən təchiz etməyə və ya genişləndirməyə imkan verir.

3. Baxımsız Əməliyyat: Bütün hərəkət edən hissələr quru, möhürlənmiş SF6 mühitində işlədiyi üçün müntəzəm təmizliyə, kontaktın tənzimlənməsinə və ya izolyasiya müqavimətinin testinə ehtiyac yoxdur. Tək tövsiyə olunan yoxlama, altı ayda bir dəfə qaz təzyiq göstəricisinin oxunmasıdır. 20 illik xidmət müddəti bu, əməliyyat xərclərinə 70%-ə qədər qənaət edir.

4. Personal üçün Gücləndirilmiş Təhlükəsizlik: Metal qapalı, qaynaqlı çən 50kA/1s-ə qədər daxili qövs nasazlığının qarşısının alınması (IAC) üçün qiymətləndirilir. Daxili nasazlıq olsa belə, təzyiq relyef klapan isti qazları təhlükəsiz egzoz kanalına yönəldir - heç vaxt operatora doğru deyil. Bütün bloklamalar IEC 62271-200 standartına uyğundur.

5. Bütün hava şəraitində Performans: Alp yarımstansiyalarında -40°C-dən səhra günəş fermalarında +55°C-ə qədər, bu 35kV-luq orta gərginlikli SF6 möhürlənmiş keçid qurğusu azalma olmadan işləyir. Korpusun içərisində heç bir iz isitmə və ya kondisioner tələb olunmur.

Məhsul Xüsusiyyətləri

● Lugao Power-ın 35kV orta gərginlikli SF6 möhürlənmiş paylayıcı qurğusu aşağıdakı spesifik texniki xüsusiyyətləri özündə birləşdirir:

1. Qaynaqlanmış Paslanmayan Polad Tank: 3 mm qalınlığında, 316L dərəcəli, ildə 0,1%-dən az helium sızması sınaqdan keçirilmişdir. Heç bir conta və ya O-halqalar atmosferə məruz qalmır.

2. Üç mövqeli açar: bir mexanizmdə inteqrasiya edilmiş yük kəsici açarı, ayırıcı və torpaqlama açarı. Mexanik bloklama səhv ardıcıllıqla əməliyyatların qarşısını alır.

3. SF6 Təzyiq Ölçer (Temperatur-kompensasiyalı): Ətraf mühitin temperaturundan asılı olmayaraq həqiqi təzyiq göstəricisini təmin edir. Yaşıl zona = 0,12–0,14 MPa (mütləq). Uzaqdan monitorinq üçün aşağı təzyiqli siqnal kontaktları mövcuddur.

4. Vakuum açarı seçimi: qidalandırıcının qorunması üçün SF6 xarici izolyasiyası olan daxili vakuum kəsici vakuumun yüksək qırılma qabiliyyətini SF6-nın izolyasiya gücü ilə birləşdirir. Nominal qısaqapanma cərəyanı: 31.5kA.

5. Kabel bölməsi: Böyük, çıxarıla bilən ön qapaq kabel qapağının quraşdırılması üçün asan giriş imkanı verir. 500 mm²-ə qədər bir nüvəli mis və ya alüminium kabellər üçün uyğundur.

6. Maqnit və ya Yay Ötürücü: Ya maqnit ötürücü (100.000 mexaniki əməliyyat üçün) və ya yığılmış enerji yay mexanizmi (qiymətə həssas layihələr üçün) kimi mövcuddur.

7. Ön Panel Mimik Avtobus: Açar mövqeyi, torpaqlama vəziyyəti və SF6 təzyiqi üçün LED göstəriciləri ilə aydın, həkk olunmuş bir xəttli diaqram.

8. Köməkçi kontaktlar: 6NO + 6NC, 220V DC üçün qiymətləndirilib, birbaşa əsas mildən idarə olunur (sürüşmək üçün kamera yoxdur).

Məhsul tətbiqi

35kV orta gərginlikli SF6 möhürlənmiş paylayıcı qurğunun çox yönlü olması onu aşağıdakı tətbiqlər üçün uyğun edir:

1. Külək stansiyaları: Hər bir turbinin qüllə bazasında və ya dəniz platformasının kollektor halqalarında istifadə olunur. Vibrasiyaya, duz spreyinə və qapalı məkanlara davamlıdır.

2. Günəş PV Elektrik Stansiyaları: Kombinator qutusunun çıxışlarında və gücləndirici transformatorun əsas tərəfində quraşdırılır. Möhürlənmiş dizayn səhra mühitlərində tozun daxil olmasına mane olur.

3. Sənaye yarımstansiyaları: Davamlı istehsalın yüksək iş vaxtı tələb etdiyi polad dəyirmanları, sement zavodları və neft-kimya müəssisələri. SF6 keçid qurğusu böyük mühərrikləri (3MW–10MW) və qövs sobalarını qidalandırır.

4. Məlumat Mərkəzləri: Ehtiyat generatorlara və UPS sistemlərinə etibarlı 35 kV-luq daxil olan təchizatı təmin edir. Onun yığcam ölçüsü İT rəfləri üçün daha çox yer ayırır.

5. Dəmiryolunun dartma yarımstansiyaları: 27,5 kV və ya 35 kV sistemlərdə elektrikləşdirilmiş dəmir yolları üçün. TheSF6 keçid qurğusukontakt aşınması olmadan tez-tez keçidləri (ildə 5000 əməliyyata qədər) idarə edir.

6. Yeraltı Yarımstansiyalar: Torpağın həddindən artıq baha olduğu şəhər mərkəzlərində və ya ticarət komplekslərində. Kommutasiya qurğusu 2,5 m hündürlüyündə bir anbarın içərisində iki pillədə yığıla bilər.

7. Kommunal İkinci Dağıtım: Yaşayış bloklarını və ya kiçik sənaye parklarını 35 kV-luq döngədən qidalandırmaq üçün halqa əsas bloku (RMU) kimi.

Uyğun olduğumuz Standartlar

Lugao Power-ın 35 kV-luq Orta Gərginlikli SF6 Möhürlənmiş Kommutatoru təhlükəsizliyi, etibarlılığı və uzun xidmət müddətini təmin etmək üçün beynəlxalq və sənaye standartlarına uyğun dizayn edilmiş və istehsal edilmişdir.

İstehsal təfərrüatları

Lugao Power-ın 35 kV-luq orta gərginlikli SF6 möhürlənmiş keçid qurğusunun hər bir bloku ciddi istehsal mərhələlərindən keçir:

● Tankların istehsalı: Lazerlə kəsilmiş 316L paslanmayan polad lövhələr robotla qaynaqlanır. Bütün qaynaqlar boya nüfuzedicisi və sancaqlar üçün rentgen şüası ilə yoxlanılır. Daha sonra hər bir çən 24 saat ərzində 0,3 MPa (2*işləmə təzyiqi) təzyiqlə sınaqdan keçirilir.

● Səthin təmizlənməsi: Xarici hissə fosfatlanmış və RAL 7035 epoksi poliester tozu ilə örtülmüşdür (minimum 80μm qalınlıq). Duz püskürtmə müqaviməti: 1000 saat.

● SF6 Qaz Emalı: Bütün daxili komponentlər (buşinqlər, kontaktlar, ötürücülər) yığıldıqdan sonra çən < 10 Pa-a qədər boşaldılır. Sonra təmizliyi >99,97% olan SF6 qazı mütləq 0,12 MPa qədər doldurulur. Çiy nöqtəsi < -50°C-də yoxlanılır.

● Mexaniki Dözümlülük Testi: Hər bir əməliyyat mexanizmi yekun montajdan əvvəl sınaq skamyasında 500 dəfə dövrələnir (açıq/bağlanır/torpaq).

● Yüksək Gərginlik Testi: 70kV/1dəq güc tezliyinə tab gətirmə gərginliyinə (quru) və 110kV/1.2/50μs ildırım impulsuna qarşı test.

● Qismən boşalmanın ölçülməsi: 1,1× nominal gərginlikdə (38,5kV) 5pC-dən azdır. Genişzolaqlı PD detektoru ilə ölçülür.

● Sızmanın aşkarlanması: Sniffer zond (halojen detektoru) hər qaynaq tikişini və kol flanşını skan edir. Sızma dərəcəsi ildə <0,1% zəmanət verilir.

● İzləmə: Hər bir keçid cihazı unikal QR kodu alır. QR kodu təzyiq testi əyriləri, PD səviyyələri və qazın doldurulma tarixi daxil olmaqla zavod test hesabatı ilə əlaqələndirilir.

SF6 möhürlənmiş keçid qurğusu və hava izolyasiyalı keçid qurğusu (AIS)

Tez-tez verilən suallar (FAQ)

1-ci sual: 35kV orta gərginlikli SF6 möhürlənmiş paylayıcı qurğunun nə qədər tez-tez doldurulması lazımdır?

A: Normal şəraitdə sızma dərəcəsi ildə 0,1%-dən aşağıdır. 0,12 MPa ilkin doldurmada həyəcan həddinə (0,10 MPa) düşmək üçün 20 ildən çox vaxt lazım olacaq. Hər 6 ayda bir manometri yoxlamağı tövsiyə edirik. Mühür nasazlığı olmadıqda, bir illik zəmanət müddəti ərzində adətən heç bir doldurma tələb olunmur.

S2: SF6 qazı ətraf mühitə zərərlidirmi? Və Lugao alternativlər təklif edir?

A: SF6 yüksək qlobal istiləşmə potensialına malikdir (GWP = 23,500). Bununla belə, Lugao-nun 35 kV-luq orta gərginlikli SF6 möhürlənmiş paylayıcı qurğusu hər bir vahid üçün 2 kq-dan az istifadə edir və möhürlənmiş çən dizaynımız emissiyaları faktiki olaraq aradan qaldırır. Yaşıl qaz tələb edən layihələr üçün bir qədər azaldılmış izolyasiya reytinqinə baxmayaraq, 99% aşağı GWP ilə isteğe bağlı "Yaşıl Qaz" (C5-FK) doldurma təklif edirik.

3-cü sual: Bu olarkeçid qurğusuəlavə qapaq olmadan açıq havada istifadə edilə bilərmi?

Cavab: Bəli, 35kV orta gərginlikli SF6 möhürlənmiş paylayıcı qurğunun özü möhürlənmiş çən üçün IP67, aşağı gərginlikli bölmə üçün isə IP4X-dir. Bununla belə, birbaşa açıq quraşdırma üçün “havaya davamlı başlıq” seçimini sifariş etməyi tövsiyə edirik (bütün kabinə IP54 reytinqi əlavə edir). Əks halda, onu əsas köşk və ya yarımstansiya binasının içərisinə quraşdırın.

4-cü sual: Bir illik zəmanət SF6 qazının özünü əhatə edirmi?

Cavab: Bəli, zəmanət müddəti ərzində sızma (sabun köpüyü və ya detektor testindən istifadə etməklə) təsdiqlənərsə, Lugao əvəzedici qaz balonunu tədarük edəcək və fitinqi heç bir ödəniş etmədən yenidən bağlayacaq. Bununla belə, əgər sızma fiziki zədələnmə nəticəsində yaranarsa (məsələn, forkliftin çənə dəyməsi), təmir ödənişlidir.

5-ci sual: Mən uzaqdan SCADA interfeysini bu keçid qurğusuna əlavə edə bilərəmmi?

A: Bütün qurğular RTU və ya PLC-yə qoşulmağa hazır olan standart 6NO+6NC köməkçi kontaktları ilə gəlir. Qabaqcıl monitorinq üçün biz Modbus RTU (RS485) və ya IEC 61850 (Ethernet) çıxışları ilə real vaxt rejimində SF6 təzyiqi, keçid mövqeyi və əməliyyat sayğac məlumatlarını təmin edən əlavə plug-in modulu təklif edirik.
