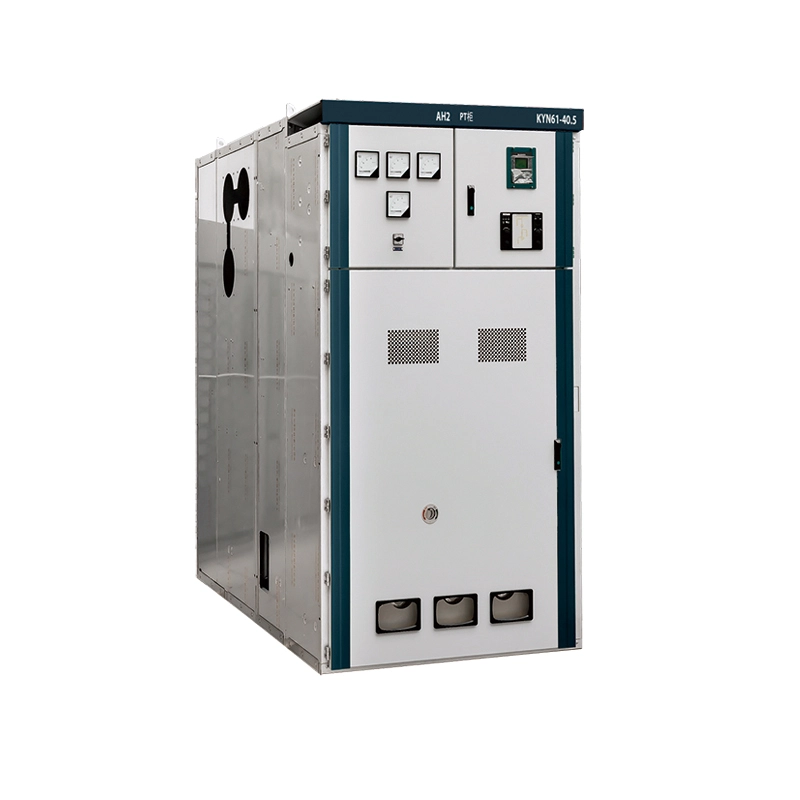

KYN Yüksək Gərginlikli Hava İzolyasiyalı Panel Kommutator

KYN yüksək gərginlikli hava izolyasiyalı panel keçid qurğusu nədir?

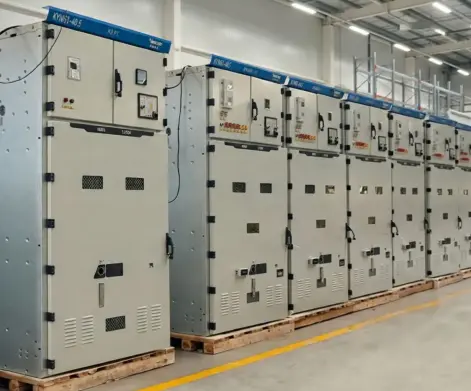

Kommutasiya qurğusu 3.6kV-dan 40.5kV-dək, 50Hz və ya 60Hz-də işləyən üç fazalı alternativ cərəyan enerji sistemləri üçün nəzərdə tutulmuş metal örtüklü, hava izolyasiyalı, qapalı orta gərginlikli keçid qurğusudur.

"KYN" təyinatı Çin milli standart adlandırılmasını izləyir

K - metal örtüklü

Y – əl arabası növü

N - daxili

SF6 istifadə edən qaz izolyasiyalı keçid qurğusundan (GIS) fərqli olaraq, KYN seriyası canlı hissələr və torpaq arasında əsas dielektrik mühit kimi atmosfer havasına əsaslanır.

Nə edə bilər?

Bu KYN Yüksək Gərginlikli Hava İzolyasiyalı Panel Kommutator qurğusu yüksək gərginlikli elektrik avadanlığının idarə edilməsi, mühafizəsi və təcrid edilməsi üçün mərkəzi mərkəz rolunu oynayır. Onun əsas funksiyalarına aşağıdakılar daxildir:

1. Elektrik enerjisini qəbul edin və paylayın – Əsas şin transformatordan və ya generatordan daxil olan gücü qəbul edir, sonra onu çoxlu çıxan qidalandırıcılara paylayır. Hər bir qidalandırıcı müstəqil olaraq dəyişdirilə bilər.

2. Elektrik xətalarından qoruyun – İnteqrasiya edilmiş vakuum açarları (çıxarılan əl arabasında yerləşdirilir) həddən artıq yüklənmə, qısaqapanma və ya torpaq nasazlığı hallarını aşkar edərkən avtomatik olaraq millisaniyələr ərzində işə düşür. Current transformers sense the fault; protective relays initiate the trip command.

3. Təmir üçün avadanlığı təcrid edin – Əl arabası açarla sabit əsas kontaktlar arasında görünən hava boşluğu yaradaraq, “sönmüş” vəziyyətə gətirilə bilər. Kepenklər canlı sabit kontaktlar üzərində avtomatik bağlanaraq, bütün shinanı enerjisizləşdirmədən açarı təhlükəsiz yoxlamağa imkan verir.

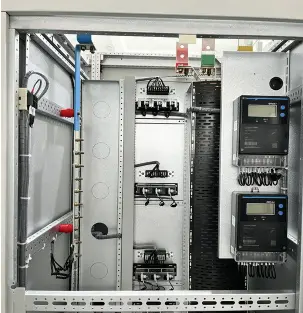

4. Real vaxt rejimində ölçmə və monitorinqi təmin edin – Kabel bölməsində quraşdırılmış cərəyan transformatorları (CT) və gərginlik transformatorları (VT) ampermetrlərə, voltmetrlərə, enerji keyfiyyəti analizatorlarına və uzaq terminal bloklarına (RTU) qidalanma siqnalları verir.

5. Təhlükəsiz torpaqlamanı aktivləşdirin – Əl arabası mövqeyi ilə mexaniki şəkildə bağlanmış əl ilə idarə olunan torpaqlama açarı, texniki işlərə başlamazdan əvvəl kabel tərəfinin təhlükəsiz şəkildə torpaqlanmasına imkan verir.

6. Mühafizə releləri ilə əlaqələndirin – Müasir mikroprosessor əsaslı relelər (isteğe bağlı) istiqamətli həddindən artıq cərəyan, diferensial, məhdud torpaq xətası və açarın nasazlığından qorunma təmin edir. Modbus və ya IEC 61850 vasitəsilə əlaqə SCADA sistemlərinə inteqrasiyanı təmin edir.

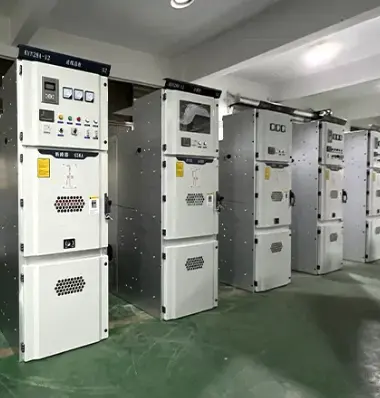

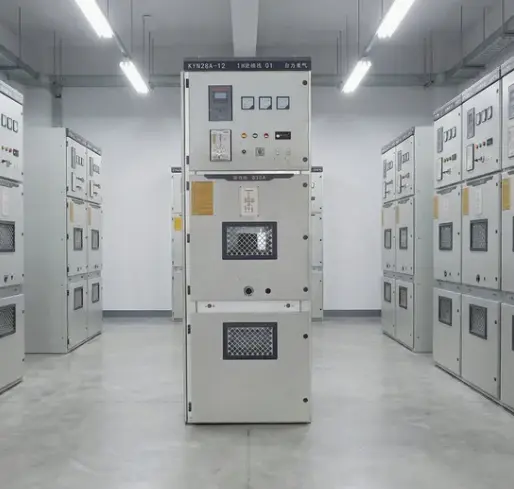

Əslində, KYN Yüksək Gərginlikli Hava İzolyasiyalı Panel Kommutator qurğusu orta gərginlikli şəbəkələrin əsas qüvvəsidir – möhkəm, şəffaf (nələrin baş verdiyini görmək üçün hava izolyasiyalıdır) və daxili qurğular üçün qənaətcildir.

Məhsul parametrləri

Məhsul Üstünlükləri

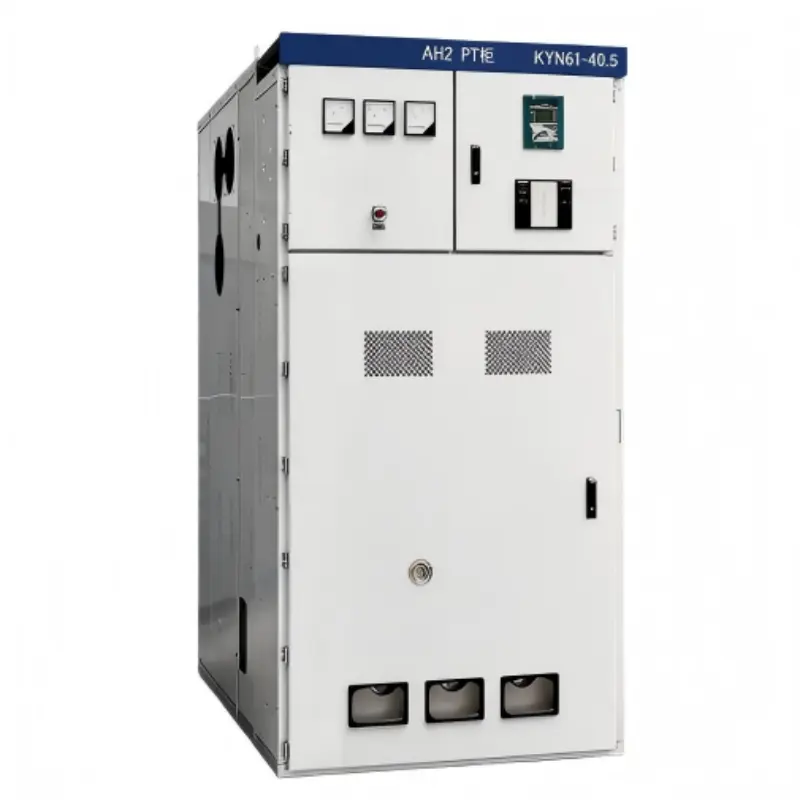

1. Bölmələrə ayrılan həqiqi metal örtüklü konstruksiya

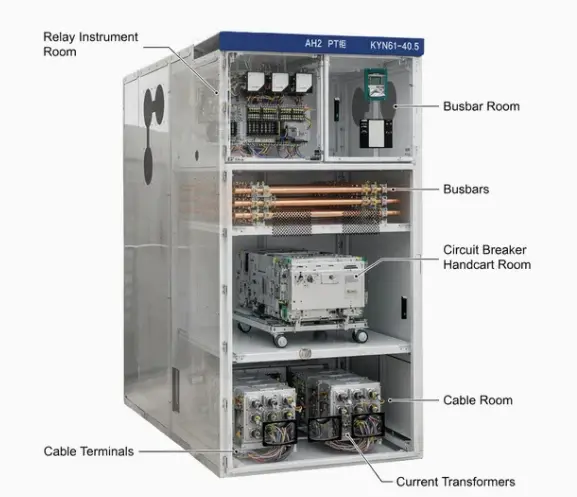

Bizim KYN keçid qurğumuz paneli dörd tam ayrılmış bölməyə ayırır:

● Şin bölməsi (üst arxa)

● Qırıcı əl arabası bölməsi (orta ön)

● Kabel bölməsi (aşağı arxa)

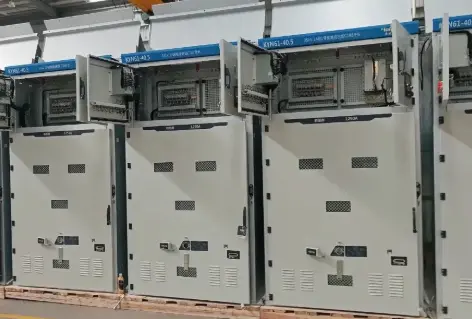

● Aşağı gərginlikli alət bölməsi (üst ön)

Hər bölmə boltli giriş qapaqları olan 3 mm qalınlığında sinklənmiş polad maneələrlə ayrılır. Bu seqreqasiya aşağıdakılara nail olur:

● Arızanın qarşısının alınması – Bir bölmədə daxili qövs yaranarsa, o, qonşu bölmələrə yayıla bilməz. Dizaynımız 1 saniyə ərzində 40kA-a qədər IAC AFLR testindən keçdi.

● Personalın təhlükəsizliyi – Şinlər canlı, lakin sabit polad maneələrin arxasında tam qapalı vəziyyətdə olarkən operatorlar əl arabasına daxil olmaq üçün açar bölməsinin qapısını aça bilər.

● Paralel texniki xidmət–Kabelin kəsilməsi işi açar bölməsinə xidmət göstərilərkən davam edə bilər.

2. Canlı kontaktdan qorunmaq üçün avtomatik panjurlar

Əl arabası qoşulmuş vəziyyətdən sınaq mövqeyinə keçdikdə, paslanmayan poladdan panjurlar avtomatik olaraq sabit əsas kontaktlar (xətt və yük tərəfləri) üzərində sürüşür. Əsas xüsusiyyətlər:

● Material – 3 mm qalınlığında paslanmayan polad (alüminium və ya plastik deyil)

● Əməliyyat – Yayla idarə olunur, nasazlıqdan qorunur (mexanizm yayı sınsa belə panjurlar bağlanır – cazibə qüvvəsi kömək edir)

● Kilidləmə – Əl arabası çıxarılmayınca və xüsusi kilid açma alətindən istifadə olunmayınca panjurlar əl ilə açıla bilməz (icazəsiz girişin qarşısını alır)

● İzolyasiya – Kepenklər induksiya edilmiş gərginliyin qarşısını almaq üçün arxa tərəfdən 2 mm izolyasiya epoksi ilə örtülmüşdür

3. Hava İzolyasiyası - SF6 qazı yoxdur

Qazla izolyasiya edilmiş keçid qurğusundan (GIS) fərqli olaraq, KYN Yüksək Gərginlikli Hava İzolyasiyalı Panel Kommutatoru izolyasiya vasitəsi kimi yalnız atmosfer havasından istifadə edir. Bu, çoxlu faydalar təmin edir:

● Sıfır istixana qazı emissiyaları – SF6 CO2-dən 23,500 dəfə çox qlobal istiləşmə potensialına malikdir. Aİ və bir çox ABŞ ştatlarında tənzimləyicilər SF6 istifadəsini məhdudlaşdırır. Hava izolyasiyalı KYN gələcəyə davamlı seçimdir.

● Qaz emalı avadanlığı tələb olunmur – GIS-in doldurulması üçün bahalı qaz arabalarına, təzyiqölçənlərə, sızma detektorlarına və sertifikatlı texniklərə ehtiyacı var. KYN-in bunların heç birinə ehtiyacı yoxdur.

● Vizual olaraq yoxlanılan hava boşluqları – Operatorlar açıq kontaktları və ya əl arabası ilə sabit kontaktlar arasındakı boşluğu görə bilər. SF6 avadanlığı hər şeyi möhürlənmiş qapaqların arxasında gizlədir.

● Aşağı həyat dövrü dəyəri – Qazın doldurulması, dövri rütubətin yoxlanılması, möhürün dəyişdirilməsi yoxdur. Hava pulsuzdur.

5. Yüksək Qısaqapanmaya Dayanma Qabiliyyəti

BizimKYN keçid qurğusunail olur:

● Qısamüddətli dayanıqlı cərəyan – 3 saniyə ərzində 50kA-a qədər

● Nominal dayanıqlı cərəyan – 125kA-a qədər

● Daxili qövs təsnifatı – IAC AFLR 40kA/1s (əlçatan ön, yan, arxa)

Bu reytinqlər tipik kommunal tələbləri aşır (adətən 3 saniyə üçün 25kA və ya 31,5kA). Yüksək davamlılıq qabiliyyəti aşağıdakılardan gəlir:

● İkiqat qatlanmış 2,5 mm şin dayaq dayaqları

● Minimum 70Nm bolt fırlanma anı ilə gümüş üzlüklü mis şinlər

● Vibrasiya altında fazadan fazaya sönmənin qarşısını almaq üçün izolyasiya edilmiş şin qolları.

Məhsul Xüsusiyyətləri

İstehsal təfərrüatları

Çərçivə və əlavə

1. Material: 2,5 mm soyuq haddelenmiş polad çərçivə; 3,0 mm bölmə maneələri

2. Formalaşdırma: Lazerlə kəsilmiş, CNC-punch, robot MIG qaynaq

3. Kaplama: Doqquz addımlı proses – Elektron qat astar + polyester toz boya, 100-120μm qalınlıq. Duz spreyi >1000 saat

4. Rəng: RAL 7035 (açıq boz) standart

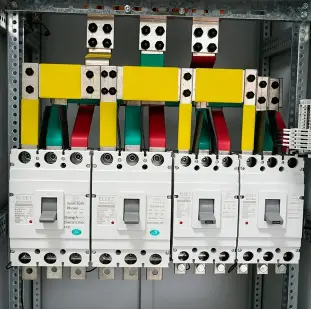

Busbar Sistemi

1. Mis: 99,95% E-Cu, keçiricilik ≥58 MS/m

2. Birləşmələr: Gümüş örtüklü (10μm) + Belleville yuyucuları, qırmızı boya işarəsi ilə 70Nm-ə qədər fırlanma torku

3. İzolyasiya: İstilik büzüşən alov gecikdirən qollar, 15kV-da qismən boşalma <5pC

4. Dəstək izolyatorları: silisium doldurucu ilə epoksi, sürüşmə ≥20mm/kV

Əl arabası istehsalı

1. Şassi: Tozla örtülmüş qara; dörd MoS2-neylon rulon (hər biri 500 kq yükləmə qabiliyyəti)

2. Racking: Acme aparıcı vint, 10 növbə sınaqdan-qoşulmağa, fırlanma anı <15 Nm

3. Açar qurğunun quraşdırılması: Lugao VCB və ya ABB VD4/Siemens 3AH üçün birbaşa bolt-on

4. Köməkçi kontaktlar: 8NO+8NC, gümüş-nikel, 250V AC-də 10A

Qablaşdırma, Göndərmə və Satışdan Sonra Xidmət

Qablaşdırma və Göndərmə

Hər bir KYN hava izolyasiyalı metal örtüklü keçid şkafı nəmə davamlı plyonka, köpük və ya künc qoruyucuları ilə qorunur və daşınma tələblərinə uyğun olaraq ixrac taxta qutulara və ya möhkəmləndirilmiş altlıqlara qablaşdırılır. Vakuum açarı əl arabaları, alətlər və aksesuarlar daşınma zamanı hərəkəti azaltmaq üçün sabit və ya ayrıca qoruna bilər. Göndərmə layihənin təyinat yerinə görə dəniz və ya quru daşımaları ilə təşkil edilə bilər.

Satışdan sonrakı xidmət

Luqaotəsdiq edilmiş sifariş müqaviləsinə əsasən quraşdırma, istismara vermə və istismara texniki dəstək göstərir. Elektrik təsvirləri, ikincil naqil diaqramları, əməliyyat təlimatları və gündəlik sınaq hesabatları göndərilməzdən əvvəl təqdim edilə bilər. Zəmanət şərtləri və ehtiyat hissələrinə dəstək müqaviləyə və təsdiq edilmiş texniki razılaşmaya əsasən həyata keçirilir.
