XGN qutu tipli Sabit tipli yüksək gərginlikli keçid qurğusu

Bu Avadanlıq Nədir?

XGN qutu tipli sabit tipli yüksək gərginlikli keçid qurğusu (XGN “Qutu tipli sabit tip” deməkdir) metal qapalı,qapalı yüksək gərginlikli keçid qurğularımontaj. O, ilk növbədə nominal gərginlikləri 6kV, 10kV, 20kV və ya 35kV və nominal tezliyi 50/60Hz olan üç fazalı AC enerji sistemlərində istifadə olunur.

Bu nə edir?

Bu avadanlıq elektrik enerjisinin qəbulu və paylanması, həmçinin elektrik xətlərinin və transformatorların idarə edilməsi, mühafizəsi və monitorinqi üçün istifadə olunur. Çıxış tipli keçid qurğusundan fərqli olaraq, XGN Box tipli stasionar tipli yüksək gərginlikli keçid qurğusu sabit quraşdırılmış elektrik açarları və görünən izolyasiya boşluqları olan ayırıcı açarlardan istifadə edərək onu daha sərt, sərfəli və bir çox orta miqyaslı sənaye və kommersiya tətbiqlərində saxlamağı asanlaşdırır.

Model Kodu Bölməsi:

XGN – Qutu tipli Sabit tipli Daxili Metal qapalı

Qutu tipli – Tamamilə qapalı metal korpus

Sabit tip - Əsas keçid komponentlərinin sabit quraşdırılması

Tipik Tətbiqlər:

Fabriklərdə, yaşayış komplekslərində, ticarət mərkəzlərində, xəstəxanalarda, məlumat mərkəzlərində və bərpa olunan enerji stansiyalarında enerji paylama otaqları.

Məhsul təsviri

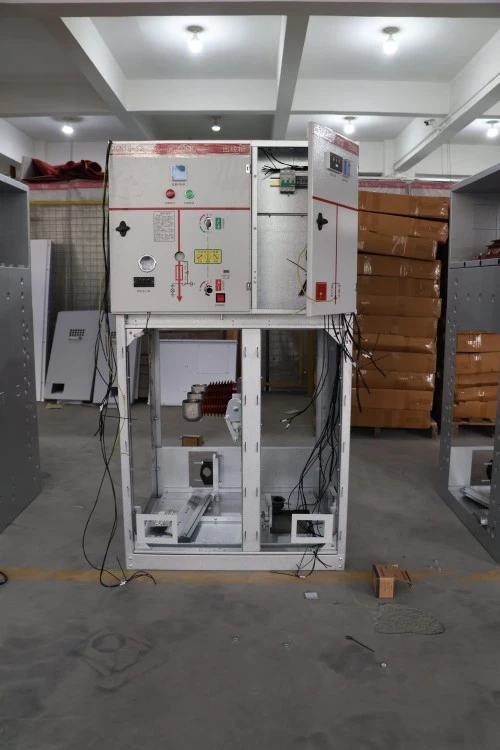

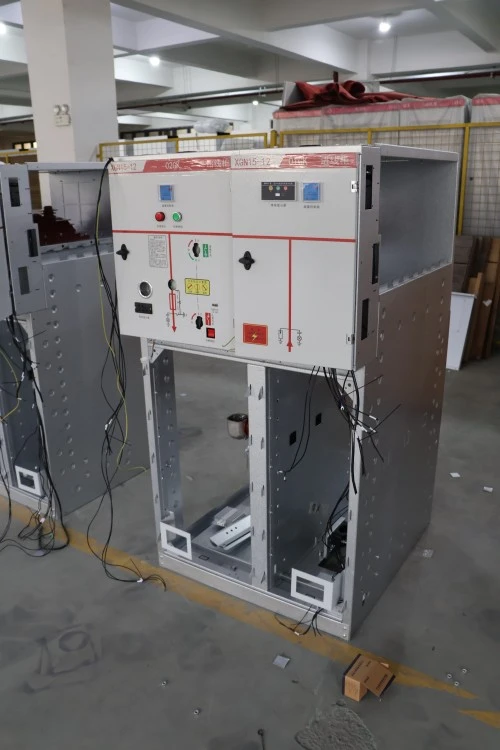

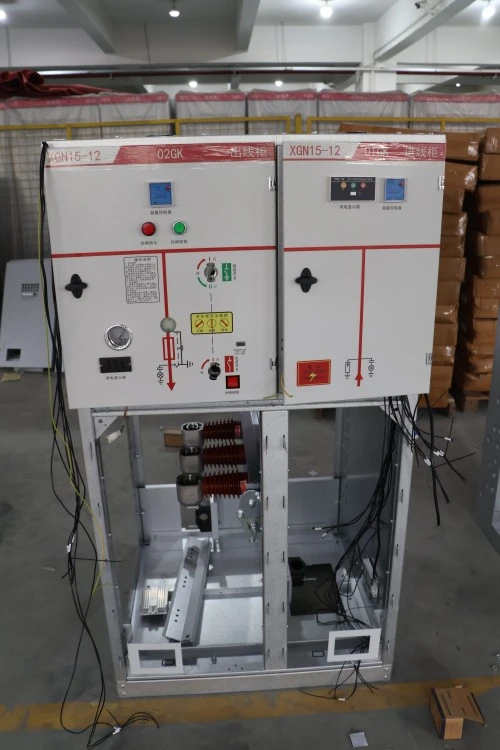

XGN Box tipli stasionar tipli Yüksək gərginlikli keçid qurğusu standartlaşdırılmış, qənaətcil və yüksək etibarlı keçid qurğusudur. Onun əsas strukturuna sabit quraşdırılmış vakuum açarı, üç mövqeli izolyasiya açarı, cərəyan transformatorları, gərginlik transformatorları və hərtərəfli kilidləmə mexanizmi daxildir. Korroziyaya mükəmməl müqavimət üçün elektrostatik tozla örtülmüş yüksək keyfiyyətli soyuq haddelenmiş poladdan və ya paslanmayan poladdan hazırlanmışdır.

Əsas elektrik parametrləri: nominal gərginlik 12kV (24kV/40.5kV isteğe bağlı), nominal cərəyan 3150A-a qədər, qısaqapanmaya 40kA-a qədər dayanıqlı cərəyan. Thekeçid qurğusuGB3906 və IEC62271‑200 standartlarına tam uyğun gəlir.

Onun yığcam dizaynı (tipik eni 800mm, dərinliyi 900mm, hündürlüyü 2200mm) qiymətli döşəmə sahəsinə qənaət edir. Bütün yüksək gərginlikli bölmələr təhlükəsiz işləməyi təmin etməklə tam qapalı və kilidlənmişdir. Ön paneldə aydın mimik diaqramlar, göstərici lampaları və təcili işə salınma düymələri var.

XGN Box tipli stasionar tipli yüksək gərginlikli keçid qurğusu sadə əməliyyat, aşağı ilkin xərc və asan texniki xidmətin çəkilmə konfiqurasiyasına üstünlük verildiyi layihələr üçün xüsusilə uyğundur.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

1. Sabit Tip Sadəlik – Aşağı Uğursuzluq Ratesi

Mürəkkəb hərəkətli dəmir yolu strukturları yoxdur. XGN Box tipli sabit tipli Yüksək gərginlikli keçid qurğusu boltlu və ya birbaşa təmaslı birləşmələrdən istifadə edərək mexaniki nasazlıq risklərini xeyli azaldır.

2. Görünən əlaqəni kəsən kontaktlar – Lokavt/Etiket üçün təhlükəsizdir

İzolyasiya açarı aydın görünən əlaqə mövqelərini təmin edir. Operatorlar texniki xidmətdən əvvəl dövrələrin ayrılmasını əyani şəkildə təsdiq edə bilər - köhnə yağ tipli və ya mini tipli dişlilərlə müqayisədə kritik təhlükəsizlik üstünlüyü.

3. Kompakt və Yerə qənaət

12kV versiyalar üçün eni 600 mm-ə qədərdir. Məhdud yeraltı yarımstansiyalarda yenidən təchiz etmək üçün idealdır.

4. Tam Kilidi - Səhv əməliyyatın qarşısını alır

Elektrik açarı, izolyasiya açarı və ön qapaq arasındakı mexaniki və elektrik bloklamaları “beş-profilaktik” tələblərinə uyğundur.

5. Sərt Mühitlərə Uyğundur

Anti-kondensasiya qızdırıcıları və IP4X ön korpus rütubətli və ya tozlu mühitlərdə etibarlı işləməyi təmin edir.

Tətbiq Sahələri

● Sənaye zavodları – istehsal xətləri üçün enerji təchizatı

● Ticarət kompleksləri – əsas paylama otağı

● Məlumat mərkəzləri – ehtiyat gücün dəyişdirilməsi

● Külək/günəş elektrik stansiyaları – orta gərginlikli yığım

● Xəstəxanalar – sabit dişli ilə ikili güc keçidi

Q&A

S: XGN Box tipli stasionar tipli yüksək gərginlikli kommutasiya qurğusu ilə çıxış tipli (KYN kimi) arasında fərq nədir?

A: Əla sual. XGN Box tipli stasionar tipli Yüksək gərginlikli keçid qurğusunda sabit quraşdırılmış elektrik açarları var. Siz açarı "çıxara" bilməzsiniz, lakin daha sərt bir quruluş, daha aşağı ilkin dəyəri və daha sadə texniki xidmət əldə edirsiniz. Yüksək əlçatanlıq ehtiyatının kritik olmadığı (məsələn, ildə 500 əməliyyatdan az) tətbiqlər üçün sabit tip daha qənaətcil və etibarlıdır.

qapı.

İstehsal təfərrüatları

1. Korpus istehsalı

Soyuq haddelenmiş polad lövhə (≥2 mm qalınlığında) və ya 304 paslanmayan polad

Evdə əyilmə, qaynaq və səthin işlənməsi

Electrostatic powder coating (thickness ≥60μm, salt spray test ≥240h)

2. Əsas komponentlər

Sabit quraşdırılmış vakuum açarı (marka: Lugao / əlavə Siemens, ABB)

Görünən fasilə ilə üç mövqeli izolyasiya açarı

Mis şinlər (qalaylanmış və ya gümüşlə örtülmüş)

Cərəyan/gərginlik transformatorları (dəqiqlik sinfi 0,5 / 0,2S)

3. Daxili məftillər

Tel nömrələri, terminal blokları və plastik kanallar aydın şəkildə qeyd edilmişdir

İkinci dərəcəli naqillər 1 dəqiqə ərzində 2kV-da sınaqdan keçirildi

Bütün naqillər alov gecikdirir və 105°C dərəcəyə malikdir

4. Zavod sınaqları

Güc tezliyi gərginliyə tab gətirmə testi

Əsas dövrə müqavimətinin ölçülməsi

Mexanik əməliyyat testi (≥200 dəfə)

Kilidləmə funksiyasının yoxlanılması

Qismən boşalmanın ölçülməsi (≤10pC)

XGN vs KYN Kommutator

XGN Sabit Tipli Kommutator və arasında seçimKYN Çıxarılan Kommutator layihə tələblərinizdən, texniki xidmət strategiyanızdan və büdcənizdən asılıdır. XGN keçid qurğusu etibarlılığa, sadə əməliyyata və aşağı investisiya xərclərinə üstünlük verən tətbiqlər üçün nəzərdə tutulmuşdur, KYN keçid qurğusu isə tez-tez texniki xidmət və ya yüksək əməliyyat çevikliyi tələb edən sistemlər üçün daha uyğundur.

Sertifikatlaşdırma və Keyfiyyət Təminatı

● IEC 62271‑200 uyğun

● GB 3906 sertifikatlı

● Daxili qövs nasazlığı sınaqdan keçirilib (IAC A-FL) – isteğe bağlıdır

● ISO 9001:2015 zavod idarəetmə sistemi

● Milli yüksək gərginlikli aparat sınaq stansiyasından (Xi'an / Pekin) test hesabatlarını yazın

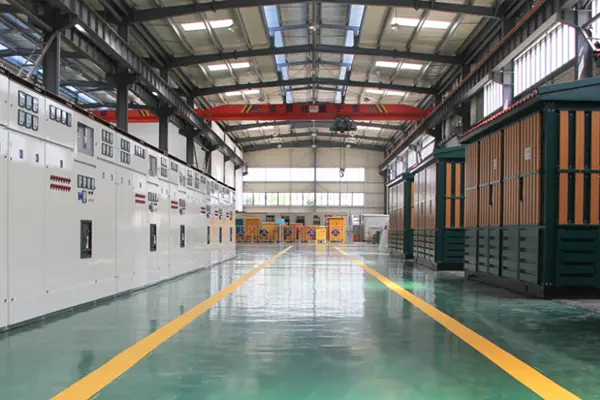

Bizim XGN keçid qurğularımız CNC lazer kəsmə maşınları, CNC əyilmə mərkəzləri, robot qaynaq sistemləri, mis şin emal xətləri və hərtərəfli yüksək gərginlikli sınaq laboratoriyaları ilə təchiz olunmuş müasir istehsal müəssisəsində istehsal olunur. XGN Box tipli sabit tipli yüksək gərginlikli keçid qurğunuz ingilis və çin dillərində sınaq hesabatlarının, naqillərin diaqramlarının və istismar təlimatlarının tam dəsti ilə göndəriləcək.

Rəqiblərlə müqayisədə üstünlüklər – Niyə Lugao-nu seçməlisiniz?

Qablaşdırma və Çatdırılma

Qablaşdırma Standartı

● Nəmə davamlı plyonka ilə fərdi yüksək möhkəmlikli faner qutular

● Komponentlər üçün daxili köpük örtük

● Bütün çıxış terminalları izolyasiya qapaqları ilə örtülmüşdür

● Şin bölmələri ayrıca etiketlərlə qablaşdırılır

Göndərmə nişanları

● Sifariş nömrəsi, təyinat yeri, çəki, “Kövrək” və “Yığın yoxdur” işarələri

Çatdırılma Seçimləri

● FOB Ningbo / Şanxay

● Çatdırılma müddəti: standart konfiqurasiya üçün 15–25 gün

Satışdan sonrakı xidmət öhdəliyi

● Zəmanət Müddəti – göndərmə tarixindən etibarən 12 ay (xidmət müqaviləsi əsasında 24 və ya 36 aya qədər uzadıla bilər)

● Texniki Dəstək – Ömür boyu pulsuz məsləhət; iş günü ərzində 2 saat ərzində uzaqdan problemlərin aradan qaldırılması

● Sahə Xidməti – Quraşdırma təlimatı mövcuddur; lazım olduqda nasazlıqların yerində həlli (zəmanət zamanı pulsuzdur)

● Ehtiyat hissələrinin tədarükü – ehtiyat hissələrinin yığılması; təcili sifarişlər üçün növbəti gün kuryer çatdırılması
