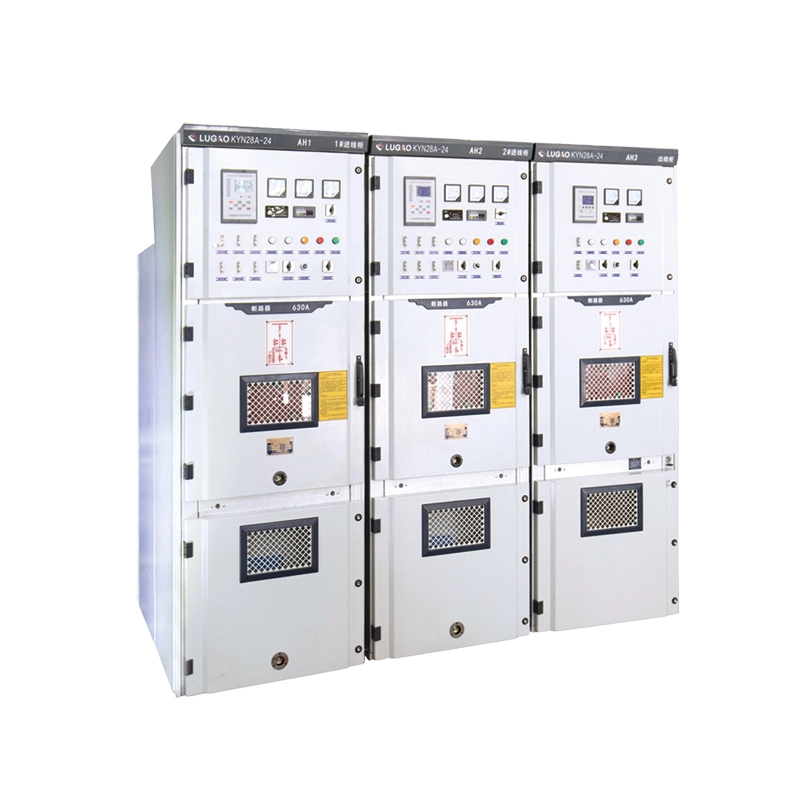

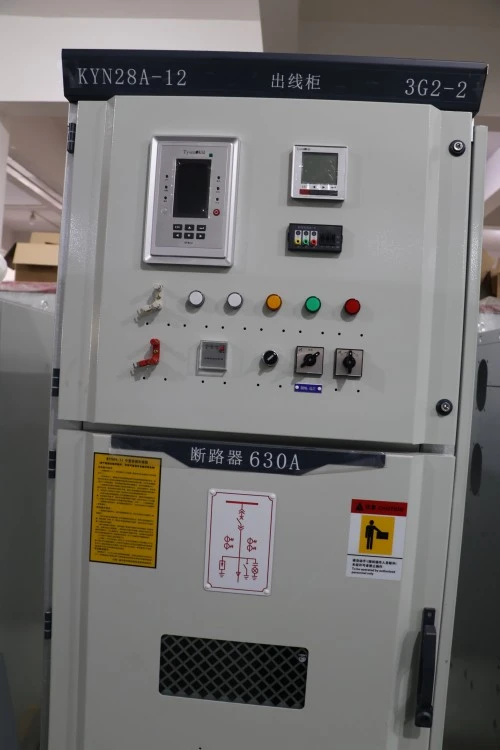

35kV KYN Yarımstansiyası Zirehli Çıxarılan Tip Ötürücü Qurğu

Bu Avadanlıq Nədir?

35 kV-luq KYN yarımstansiyası zirehli çıxarıla bilən tipli keçid qurğusu zavodda yığılmış, metal qapalı,qapalı yüksək gərginlikli keçid qurğuları40,5 kV (35 kV nominal) üç fazalı AC enerji sistemləri üçün nəzərdə tutulmuşdur. O, KYN seriyasına aiddir və kommunal yarımstansiyalarda, sənaye elektrik stansiyalarında, böyük ticarət komplekslərində və bərpa olunan enerji toplama stansiyalarında istifadə olunur.

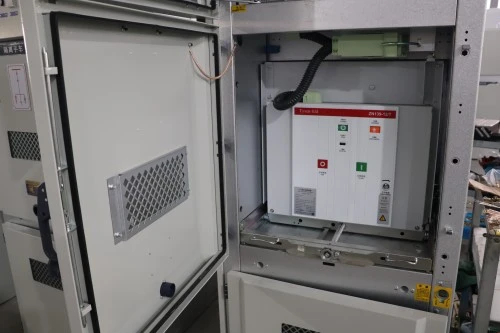

Açarların boltla bağlandığı sabit tipli keçid qurğularından fərqli olaraq, bu zirehli çıxarıla bilən tip üç fərqli mövqeyə yuvarlana bilən hərəkət edən açar arabasına malikdir: işləmə, sınaq/izolyasiya və geri çəkilmə. Bu dizayn xətalı açarı bir neçə dəqiqə ərzində bütün şini enerjisizləşdirmədən dəyişdirməyə imkan verir - fasiləsiz enerji təchizatı üçün mühüm üstünlükdür.

Nə edir?

Bu avadanlığın əsas funksiyası transformatordan və ya hava xəttindən 35 kV-luq daxil olan gücü qəbul etmək, aşağı axın şəbəkəsini elektrik açarları ilə qorumaq və elektrik enerjisini orta gərginlikli mühərriklər, ikinci dərəcəli transformatorlar, kondansatör bankları və ya böyük sənaye yükləri kimi gedən qidalandırıcılara paylamaqdır. 35 kV-luq KYN yarımstansiyası zirehli çıxarıla bilən tipli keçid qurğusu da təmin edir:

● İzolyasiya – Təhlükəsiz texniki xidmət üçün görünən ayırma

● Qoruma – Həddindən artıq cərəyan, torpaq xətası və rölelər və ya IED-lər vasitəsilə qısaqapanma

● Ölçmə – SCADA yarımstansiyası üçün gərginliyin və cərəyanın ölçülməsi

● Bir-birinə bağlanma – İnsan xətasını aradan qaldırmaq üçün mexaniki beş-profilaktik sistem

Model Kodu Bölməsi

Məhsulun Xüsusiyyəti və Tətbiqi

Məhsul Xüsusiyyəti

Xüsusiyyət 1: Əsl Zirehli Çıxarılan Konstruksiya

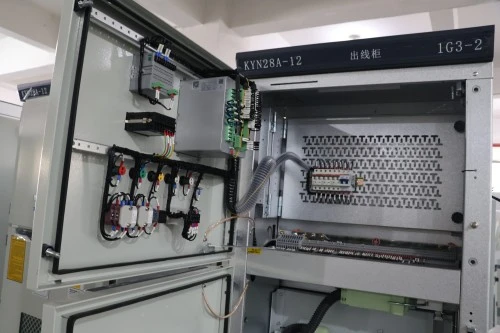

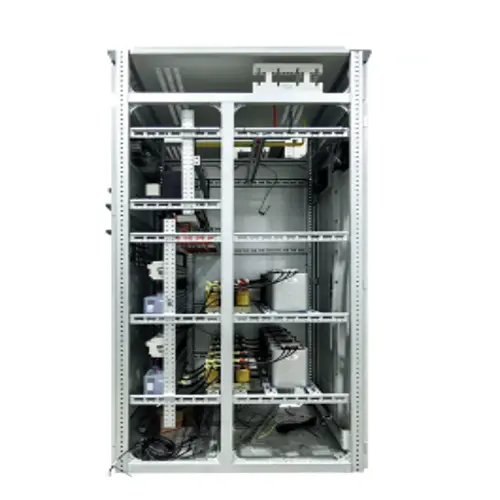

Çıxarıla bilən metal qapalı keçid qurğusu açar, şin, kabelin dayandırılması və aşağı gərginliyə nəzarət üçün ayrıca polad lövhə bölmələrinə malikdir. Hər bir bölmə torpaqlanmış və qövs flaşının yayılmasından təcrid olunmuşdur.

Xüsusiyyət 2: Beş Qarşısının Alınması Mexaniki Kilitləmə

Beşli profilaktika sistemi proqram təminatından asılı deyil, tam mexanikidir. Fiziki olaraq qarşısını alır:

1. Torpaqlama açarı bağlı halda açarın bağlanması

2. Ön qapağın açarı bağlı halda açılması

3. Canlı zaman kəsicinin mövqelər arasında hərəkət etməsi

4. Cərəyan keçiriciləri ilə işləyən torpaqlama açarı

5. Nəzarət gücü olmadan bağlanan açar

Xüsusiyyət 3: Yüksək qövs xətasının saxlanması

Daxili qövs təsnifatı (IAC) 1 saniyə ərzində 31,5 kA-a qədər sınaqdan keçirildi. Qövs qapaqları təzyiqi yuxarı və operatorlardan uzaqlaşdırır.

Xüsusiyyət 4: Yüksək Gərginlikli İzolyasiya Etibarlılığı

Fazadan fazaya və fazadan yerə klirenslər IEC 62271-200 minimumlarını aşır. Bütün şinlər istiliklə büzüşən izolyasiya edilmiş və ya antikorona qoruyucu ilə örtülmüşdür.

Xüsusiyyət 5: Ağıllı Monitorinq və Uzaqdan Əməliyyat

RS485/Modbus və ya IEC 61850 GOOSE mesajlaşması ilə standart IED (ağıllı elektron cihaz). Qırıcının vəziyyətinin, yayın doldurma vəziyyətinin, SF6 (istifadə edildikdə), temperaturun və qismən boşalmanın real vaxt rejimində monitorinqi.

Məhsulun spesifikasiyası

Niyə rəqiblərdən daha çox Lugao Power Co., Ltd-ni seçirsiniz?

Niyə müştərilər dəfələrlə bizi seçirlər:

İzolyasiya boşluğuna, şin materialına və ya bir-birinə bağlanan möhkəmliyə görə küncləri kəsmirik. Fabrikimizdən çıxan hər bir KYN Kommutatoru tam 95kV dayanıqlılıq testindən keçir – azaldılmış gərginlik “adi” testi deyil. Biz həmçinin ümumi şablonlar deyil, CAD və PDF formatında panelə xüsusi naqil diaqramları təqdim edirik.

Qablaşdırma, Çatdırılma və Satışdan Sonra Xidmət

Qablaşdırma

Hər bir 35kV KYN yarımstansiyasının zirehli çıxarıla bilən tipli paylayıcı paneli VCI pas əleyhinə kağıza + plastik filmə bükülür.

1. Sonra bütün küncləri və kənarları köpüklə doldurulmuş fumiqasiya sertifikatlı kontrplak qutuya daxil edilir.

2. Açar arabası geri çəkilmiş vəziyyətdə daşınır, nəqliyyat mötərizələri ilə bağlanır

3. Şinlər sökülür, ayrı-ayrılıqda bükülür, faza və panel nömrəsi ilə etiketlənir

4. LV bölməsinin içərisində hava şəraitinə davamlı aksesuar qutusuna yığılmış ikinci dərəcəli tıxaclar, dayaq tutacaqları, torpaqlama açarları və ehtiyat qoruyucular

5. Rütubətə həssas daşınmalar üçün əlavə edilən silisium gel quruducu çantalar (dəniz yükü)

Çatdırılma

1. Dəniz yükü: 40ft HC konteyneri 6-8 panel tutur (ölçülərdən asılı olaraq)

2. Quru yükü: Titrəməyə qarşı hava yastıqları və qayışları olan yük maşını

3. Incoterms: EXW (zavod), FOB ningbo

4. Göndərmə ilə birlikdə sənədlər

5. Ümumi tənzimləmə çertyojı (inşa edilmiş)

6. Panel nömrələməsi ilə bir xəttli diaqram

7. Naqillərin sxemi (A3 ölçüsü, laminatlı)

8. Materiallar siyahısı (açıcılar, CT-lər, VT-lər, relelər)

9. Rutin sınaq hesabatı (QA tərəfindən imzalanmış)

10. Təlimat kitabçası (ingilis və ya yerli dil)

11. Bir-birinə qarışan matrisa və açar cədvəli (əgər açar kilidindən istifadə edilərsə)

Satışdan sonrakı xidmət öhdəliyi

1. Zəmanət müddəti: Göndərmə tarixindən etibarən 12 ay (ödənişli xidmət müqaviləsi ilə 24 və ya 36 aya qədər uzadıla bilər)

2. Texniki dəstək: Ömür boyu pulsuz uzaqdan məsləhətləşmə. Mühəndislərimiz çatdırılmadan əvvəl tək xətt diaqramınızı və rele parametrlərinizi nəzərdən keçirir.

3. Sahə xidməti: Quraşdırmaya nəzarət, istismara vermə yardımı, nasazlığın diaqnostikası. Zəmanət müddəti ərzində pulsuzdur (səyahət və yaşayış qiymətinə görə ödənilir). Zəmanətdən sonra gündəlik tarifə + hissələr ödənilir.

4. Ehtiyat hissələrinin tədarükü: Aparıcı arabalar, ilkin kontaktlar, ikinci tıxaclar, rəf tutacaqları, torpaqlama açarları, temperatur tənzimləyiciləri və anbarda saxlanılan birləşən komponentlər. Kritik ehtiyat hissələri üçün DHL/FedEx vasitəsilə növbəti gün göndərmə.

Tez-tez verilən suallar

S1: 35kV KYN yarımstansiyasının zirehli çıxarıla bilən tipli paylayıcı qurğularını yığcam yarımstansiyada açıq havada istifadə etmək olarmı?

A:Standart: IP4X (yalnız daxili).

Seçim: IP54 hava şəraitinə davamlı dam və məcburi ventilyasiya ilə, çoxsaylı panelləri olan açıq korpus.

Fəaliyyət: Qiymət təklifi tələb edərkən “açıq havada” qeyd edin.

2-ci sual: Enerji vermədən əvvəl beş profilaktik kilidləməni necə yoxlamaq olar?

A: Təlimatda addım-addım testi izləyin (əsas test: 10 dəq).

Açar yoxlanışları: Açar açıq + torpaqlama bağlı → girişi bloklamalıdır. Açar qapalı → ön qapı kilidli qalmalıdır.

Tövsiyə: İstifadəyə verilmə zamanı və hər 6 aydan bir sınaqdan keçirin.

3-cü sual: İlkin ayırma kontaktlarının və dəyişdirmə göstəricisinin ömrü?

A:Gümüş örtüklü mis kontaktlar: 5000 əməliyyat üçün qiymətləndirilib.

Aşınma göstəricisi: təmas barmağında görünən qırmızı xətt → dəyişdirin.

Tipik yarımstansiya (ildə bir dəfə dayanma): 30+ il işləyir. Tez-tez işləmə (qövs sobaları): hər il təmas müqavimətini ölçün.
