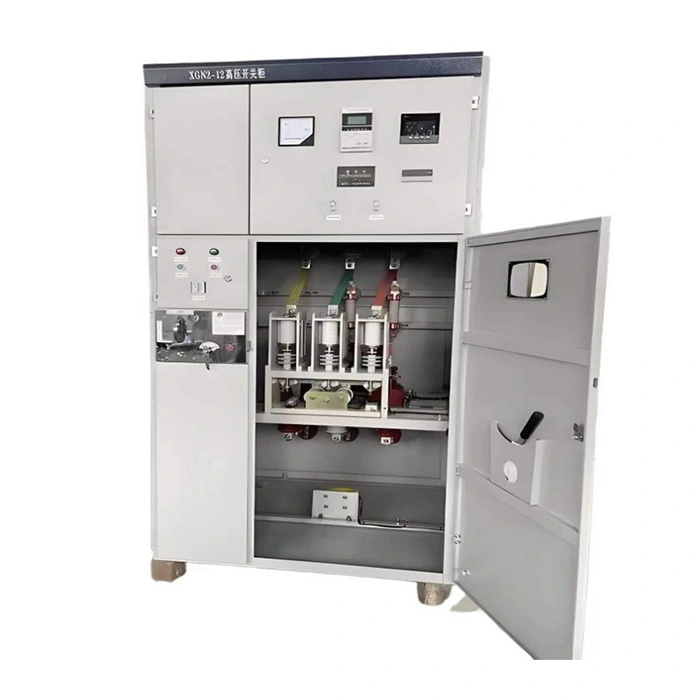

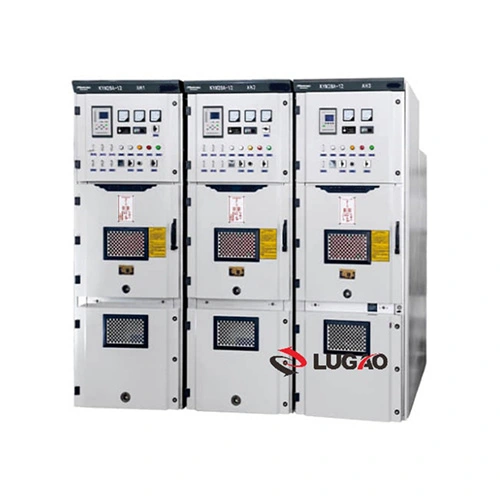

Əl arabası Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutator

Handcart Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru metal qapalı,hava izolyasiyalı orta gərginlikli keçid qurğusutək və ikiqat bar sistemləri üçün nəzərdə tutulmuş montaj. Bəs bu məhsul tam olaraq nədir və elektrik infrastrukturunuz üçün nə edə bilər?

Bu nədir:

Bu, sabit panel korpusunu əsas keçid cihazları (məsələn, vakuum açarları, kontaktorlar və ya VSD) üçün çıxarıla bilən əl arabası mexanizmi ilə birləşdirən hibrid dizayndır. Əl arabası fiziki olaraq panelin içərisinə və xaricinə yuvarlana bilər, şinlər, kabellər və köməkçi komponentlər isə korpusda sabit qalır. Bu dizayn 3kV-dan 40.5kV-a qədər nominal gərginliklər üçün IEC 62271-200 və GB3906 standartlarına uyğun olaraq standartlaşdırılıb.

Nə edə bilər:

● Güc axınına nəzarət: O, transformatorlar, mühərriklər və kondansatör bankları kimi yüksək gərginlikli yükləri təhlükəsiz şəkildə birləşdirir və ya ayırır.

● Arızanın qorunmasını təmin edin: İnteqrasiya edilmiş qoruyucu relelər və elektrik açarları həddindən artıq yüklənmə, qısa qapanma və ya torpaq xətaları zamanı avtomatik işə düşür.

● Təhlükəsiz texniki xidməti aktivləşdirin: Əl arabası təcrid olunmuş, torpaqlanmış vəziyyətə çəkilə bilər və görünən hava boşluğu yarada bilər - texniki işçilərə bütün shinanın enerjisini kəsmədən açarın üzərində işləməyə imkan verir.

● Ölç və monitorinq: Paneldə quraşdırılmış cərəyan transformatorları, gərginlik transformatorları və rəqəmsal sayğaclar real vaxt rejimində sistemin vəziyyəti haqqında məlumat verir.

● Təhlükəsiz şəkildə kilidləyin: Mexanik və elektrik kilidləri əl arabası yarı yolda olarkən açarı bağlamaq və ya canlı bölmələrə daxil olmaq kimi insan səhvlərinin qarşısını alır.

Bir sözlə, bu Handcart Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru yüksək gərginlikli şəbəkənizin qapıçısı kimi çıxış edir – təhlükəsiz, çevik və 20+ illik xidmət müddətinə davamlıdır.

Məhsul Parametrləri (Spesifikasiya)

Aşağıda Handcart Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutator üçün ətraflı texniki spesifikasiyalar cədvəli verilmişdir. Bütün dəyərlər tipik 12kV modellərə aiddir; istəyə görə digər gərginliklər mövcuddur.

Məhsul Xüsusiyyəti və Tətbiq (Sual və Cavab Formatı)

S1: Əl arabasının dizaynını tam sabit keçid qurğusundan daha yaxşı edən nədir?

A: Əl arabasının dizaynı panelin şinləri enerjili qalarkən əsas keçid qurğusunu (vakuum açarı) texniki xidmət və ya dəyişdirmə üçün paneldən fiziki olaraq çıxarmağa imkan verir. Bu, dayanma müddətini saatlardan dəqiqələrə azaldır. Bunun əksinə olaraq, sabit keçid qurğusu açara daxil olmaq üçün çox vaxt bütün bölmənin enerjisizləşdirilməsini tələb edir. Bizim Handcart Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru sizə hər iki dünyanın ən yaxşısını təqdim edir: möhkəmlik üçün stasionar şinlər, üstəgəl xidmət üçün əl arabası açarları.

2-ci sual: Raflama zamanı operatorun təhlükəsizliyini necə təmin edir?

Cavab: Kommutasiya qurğularımıza beş məcburi bloklama daxildir:

1. Əl arabası “işləmə” (qoşulmuş) vəziyyətində olmadıqda açarı bağlamaq olmaz.

2. Əl arabası açar açıq olmadığı halda, “əlaqəsiz”dən “qoşulmuş” vəziyyətə keçirilə bilməz.

3. Torpaq açarı yalnız əl arabası “sınaq/ayrılmış” vəziyyətdə olduqda bağlana bilər.

4. Kabel bölməsinin qapısı yalnız torpaqlama açarı bağlı olduqda açıla bilər.

5. Qırıcı bağlı olarkən əl arabası daxil edilə və ya çıxarıla bilməz. Bu bloklamalar həm mexaniki, həm də elektrikdir – dizaynı etibarsızdır.

S3: Əl arabası Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru açıq havada istifadə edilə bilərmi?

A: Standart qapaq IP4X-dir, daxili yarımstansiyalar üçün uyğundur. Xarici tətbiqlər üçün biz əlavə hava şəraitinə davamlı korpuslar və ya IP54 reytinqli köşklər təqdim edirik. Bir çox müştərilər külək fermalarının və ya günəş elektrik stansiyalarının yaxınlığında konteynerləşdirilmiş yarımstansiyaların və ya kiçik prefabrik binaların içərisində keçid qurğularımızı quraşdırır.

4-cü sual: Bu keçid qurğusu üçün ən çox yayılmış tətbiqlər hansılardır?

A: Bu Handcart Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru aşağıdakılarda geniş istifadə olunur:

● Elektrik təchizatı yarımstansiyaları (ilkin və ikinci dərəcəli paylama).

● Sənaye zavodları (polad dəyirmanları, sement zavodları, neft kimyası) – mühərrikin idarə edilməsi və transformatorun mühafizəsi üçün.

● Kommersiya binaları (xəstəxanalar, məlumat mərkəzləri, hava limanları) – yüksək etibarlılığın tələb olunduğu yerlərdə.

● Bərpa olunan enerji (günəş fermaları, külək fermaları) – şəbəkəyə qoşulma panelləri kimi.

● Mədən əməliyyatları – tozlu, rütubətli mühitlər üçün kifayət qədər möhkəmdir.

● Dəmiryolunun dartma enerjisi təchizatı – 27,5kV və ya 2×25kV sistemlərdə.

İstehsal təfərrüatları

1. Qoruyucu material və örtük

● Material: 2 mm qalınlığında yüksək dərəcəli sinklənmiş polad təbəqə (Baosteel-dən gətirilir), CNC bükmə maşınları ilə bükülür. İkiqat qatlanmış kənarlar sərtliyi artırır.

● Kaplama: SA 2.5 standartına uyğun qumlamadan sonra epoksi-polyester toz örtük (minimum 80μm qalınlıq). Rəng RAL 7035 (açıq boz). Duz püskürtmə testi >500 saat – korroziya yoxdur.

2. Əl arabası mexanizmi

● Material: Yüksək möhkəm neylon rulonlar + paslanmayan polad relslər.

● İstismar: Boşluq əleyhinə dizayna malik vida-burda/burda-çıxış vida mexanizmi. Hər əl arabası 2000 tam rəfləmə dövrü üçün sınaqdan keçirilir.

● Mövqe göstəriciləri: Qırmızı (qoşulub), yaşıl (test), sarı (əlaqəsiz), 5 metr məsafədən görünür.

3. Panjurlar (Avtomatik Təhlükəsizlik Baryerləri)

● Əl arabası geri çəkildikdə, yaylı metal panjurlar avtomatik olaraq sabit əsas kontaktları örtür. Bu, canlı hissələrə təsadüfən barmaq toxunmasının qarşısını alır. Panjurlarımız korroziyaya qarşı emal edilmiş 3 mm-lik alüminium ərintisindən hazırlanır.

4. Busbar sistemi

● Material: Yüksək keçiriciliyə malik E-Cu mis (99,9% təmizlik). Bütün oynaqlarda gümüşlə örtülmüşdür.

● Kesiti: Nominal cərəyanda temperatur artımını 65K-dan aşağı saxlamaq üçün hesablanmışdır. 3150A üçün hər bir faza üçün ikiqat şinlərdən istifadə edirik.

● İzolyasiya: Faza identifikasiyası və qismən boşalmaya nəzarət üçün istiliklə büzüşən izolyasiya qolları (narıncı rəng).

5. Torpaqlama açarı

● Növ: Tez hazırlanan, yükü qıran, görünən torpaqlama bıçaqları ilə.

● İşləmə: Əllə yaylı mexanizm. Tam qısaqapanma cərəyanına bağlana bilər (bir dəfə 50kA).

● Kilidləmə: Əl arabası mövqeyi ilə eksklüziv mexaniki bloklama – əl arabası sınaq/ayrılmış vəziyyətdə olmadıqda, torpaqlama açarını bağlaya bilməz.

6. Aşağı gərginlikli bölmə

● Üst cəbhədə yerləşir (hündürlük 300 mm), yüksək gərginlikli hissələrdən tam ayrılmışdır. Qoruyucu röleler (mikroprosessor əsaslı), idarəetmə açarları, göstərici lampaları və köməkçi qoruyucular var.

● Naqillər: Bütün ikinci dərəcəli kabellər nömrələnir, alov gecikdirən PVC kanallarda yığılır və ehtiyat kontaktları olan terminal bloklarında bağlanır (20% ehtiyat ehtiyatı).

7. Qismən boşalmaya nəzarət

● Bütün yüksək gərginlikli keçiricilər kəskin kənarları aradan qaldırmaq üçün yuvarlaqlaşdırılıb.

● Hər panel qismən boşalma testindən keçir (1,1×Ur/√3-də ≤10pC).

8. Zavod montajının dəqiqliyi

● Hər bir Əl arabası Tipi Sabit Yüksək Gərginlikli Panel Panel Kommutatoru lazerlə düzülmüş cig üzərində yığılmışdır. Əl arabası ilə sabit kontaktın yanlış hizalanması <0,5 mm-dir.

● Nəticə: Taşlama və ya güc tətbiq etmədən hamar rəflər – illərlə istifadədən sonra belə ilişib qalmış əl arabaları yoxdur.

Əl arabası tipli orta gərginlikli keçid qurğuları üçün niyə Lugao-nu seçməlisiniz?

· Layihə əsaslı mühəndislik: Şkafın sxemi, şinlərin reytinqi, qoruyucu rele sxemi, CT/VT konfiqurasiyası və kabel girişi tək xəttli diaqrama uyğun olaraq layihələndirilə bilər.

· Standartlara əsaslanan istehsal: Kommutasiya qurğuları IEC 62271-200, GB/T 3906, DL/T 404 və layihənin texniki xüsusiyyətlərinə uyğun olaraq istehsal oluna bilər.

· Çevik komponent seçimi: Lugao VCB, ABB, Siemens, Schneider və ya digər müəyyən edilmiş komponent markaları layihə tələblərinə uyğun olaraq konfiqurasiya edilə bilər.

· Göndərmədən əvvəl müntəzəm yoxlama: Mexanik əməliyyat, bloklama funksiyası, naqillər, izolyasiya və güc-tezliyə tab gətirmə testləri texniki müqaviləyə uyğun olaraq çatdırılmadan əvvəl həyata keçirilə bilər.

· Texniki sənəd dəstəyi: Layihə arayışı üçün ümumi tənzimləmə təsvirləri, tək xətt diaqramları, ikincil naqil diaqramları, əməliyyat təlimatları və gündəlik sınaq hesabatları təqdim edilə bilər.
