KYN Mərkəz Tipi Beşli Qarşısının Alınması Yüksək Gərginlikli Kommutator

KYN Center tipli beş-profilaktik bloklamalı yüksək gərginlikli keçid qurğusu, əsasən 3,6 kV-dan 12 kV-a qədər üç fazalı alternativ cərəyan enerji sistemlərində istifadə olunan, tam yığılmış, metal qapalı, çıxarılan tipli keçid qurğusudur. Bu, filial qidalandırıcı tətbiqləri ilə tək və ya ikiqat şin konfiqurasiyaları üçün nəzərdə tutulmuşdur.

Bu avadanlıq nədir?

Bu avadanlıq elektrik açarları, ayırıcılar, torpaqlama açarları, cərəyan transformatorları, gərginlik transformatorları və qoruyucu rölelərin yerləşdiyi yüksək gərginlikli elektrik paylayıcı şkafdır. Onun müəyyənedici xüsusiyyəti fiziki olaraq qarşısını alan "beş profilaktik bloklama" mexanizmidir:

1. Torpaq açarı qapalı halda bağlanma

2. Qabaq qapağın açarı bağlı halda açılması

3. Açar bağlı olduqda açarın daxil edilməsi və ya çıxarılması

4. Torpaqlama açarının canlı olduqda işlədilməsi

5. İdarəetmə gücü olmadan elektrik açarının bağlanması

Bu nə edir?

O, transformatordan və ya daxil olan xəttdən elektrik enerjisini təhlükəsiz şəkildə qəbul edir və onu mühərriklər, transformatorlar, kondansatör bankları və ya ikinci dərəcəli yarımstansiyalar kimi gedən qidalandırıcılara paylayır. KYN Center tipli beş-profilaktik bloklama yüksək gərginlikli keçid qurğusu orta gərginlikli sənaye və kommunal şəbəkələrin əsasını təşkil edir.

Model Kodu Bölməsi:

● KYN – K: Metal örtüklü Y: Çıxış növü N: Daxili

● Mərkəz növü – Modul mərkəz açarı konfiqurasiyası

● Beş qoruyucu bloklama – Mexanik və elektrik xətalarının qarşısının alınması

● Yüksək gərginlikli keçid qurğuları – 12kV-a qədər qiymətləndirilib

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

1. Yüksək Təhlükəsizlik – Beş Qarşısının Alınması

KYN Center tipli beş-profilaktik bloklama yüksək gərginlikli keçid qurğusu açar, təcridedici kontaktlar, torpaqlama açarı və ön panellər arasında məcburi mexaniki bloklamalara malikdir. Bu, operator xətası riskini aradan qaldırır - qövs flaş hadisələrinin №1 səbəbi.

2. Kompakt modul konstruksiya

Çıxarılan açar arabası üç fərqli mövqeyə malik relslərdə rəvan sürüşür: işlək, sınaq/izolyasiya edilmiş və geri çəkilmiş. Bu, bütün şini enerjisizləşdirmədən texniki xidmət göstərməyə imkan verir - məlumat mərkəzləri və xəstəxanalar üçün mühüm üstünlükdür.

3. Ağıllı Monitorinq və Nəzarət

İsteğe bağlı ağıllı IED-lər (relelər) təmin edir:

● Real vaxt rejimində cərəyan, gərginlik və güc monitorinqi

● Həddindən artıq cərəyan, torpaq xətası və istiqamətli mühafizə

● RS485/Modbus və ya IEC 61850 rabitəsi

● SCADA vasitəsilə uzaqdan açmaq/bağlamaq

● Qırıcı bölmənin daxilində standart temperatur və rütubət sensorları kondensasiyanın qarşısını alır.

4. Yüksək mexaniki etibarlılıq

● Qırıcı mexanizmin istismar müddəti: 30.000 əməliyyat (xidmət tələb olunmur)

● Köməkçi kontaktlar: 10.000+ elektrik əməliyyatları üçün gümüş-nikel ərintisi

● İlkin ayırıcı kontaktlar: Yay təzyiqli gümüş üzlənmiş mis

Tətbiq Sahələri

İstehsal təfərrüatları

1. Korpusun istehsalı

● 2,0 mm soyuq haddelenmiş polad (sink örtüklü) və ya 1,5 mm paslanmayan polad

● Dəqiqlik üçün lazerlə kəsilmiş və CNC əyilmiş

● Korroziyaya davamlı toz örtüklü qaynaqlı çərçivə (standart RAL 7035)

2. Beşli Qarşısının Alınması Mexanizmi

● Polad cam lövhələr və bir-birinə bağlanan çubuqlar (plastik hissələr yoxdur)

● 10.000 kilidləmə dövrü üçün nasazlıq olmadan sınaqdan keçirilmişdir

● Daxil olan/gidən və bağlama panelləri üçün düymələrin bloklanması daxildir

3. Açar arabası

● Üç mövqeli kilidlə açılan şassi

● Öz-özünə düzülən əsas ayırıcılar

● 16–32 idarəetmə sxemi olan ikincili tıxac

4. Busbar sistemi

● Yüksək keçiricilik E-Cu mis (ETP dərəcəli)

● Belleville yuyucuları ilə gümüş örtüklü birləşmələr

● Faza izolyasiyası üçün istilik-büzücü izolyasiya

5. Kabel bölməsi

● Faza başına 4×240 mm²-ə qədər kabellər üçün geniş yer

● Çıxarıla bilən kabel sıxma mötərizəsi

● Sıfır ardıcıl KT üçün təminat

6. Zavod sınaqları

● 100% dielektrik müqavimət testi

● Mexanik əməliyyat testi (minimum 50 dövr)

● Qismən boşalmanın ölçülməsi (1,2× nominal gərginlikdə ≤5pC)

● Kontakt müqavimətinin ölçülməsi (mikroohmmetr)

7. Sertifikatlaşdırma və Keyfiyyət Təminatı

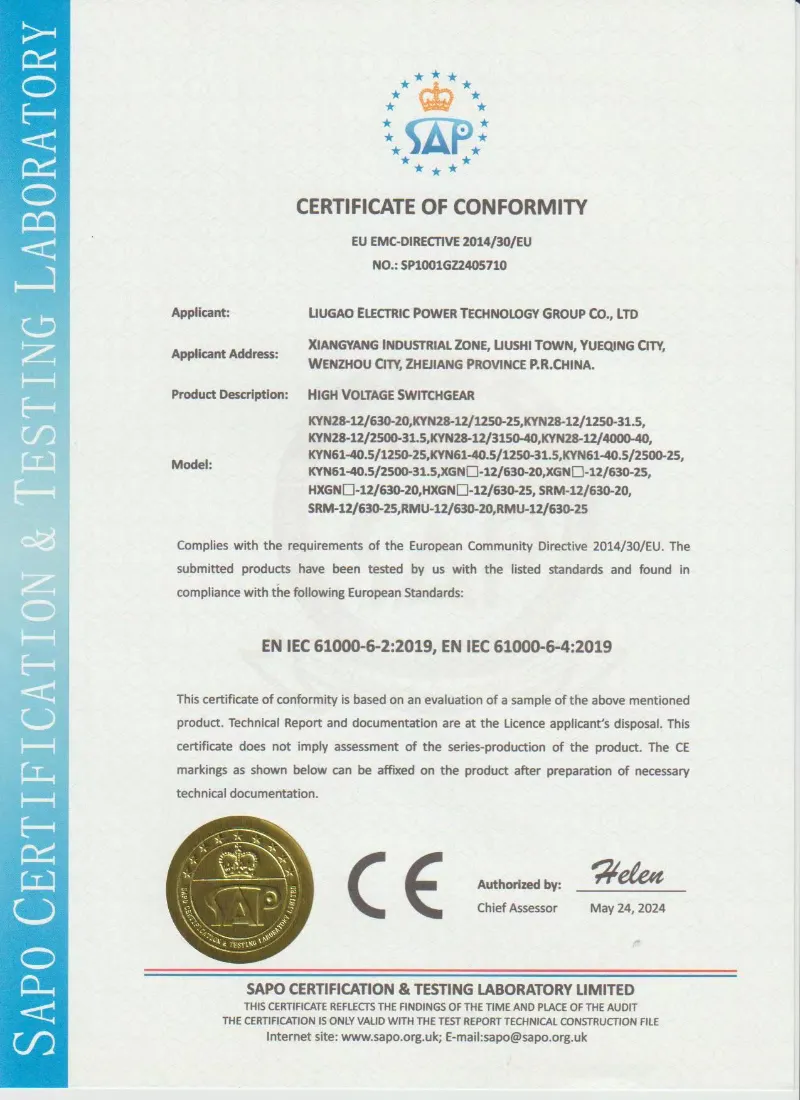

● GB/T 3906, IEC 62271-200 və DL/T 404-ə uyğun olaraq test edilmişdir

● Daxili qövs sınaqdan keçirilib (IAC AFLR 40kA/1s)

● ISO 9001:2015 sertifikatlı istehsal

● Hər bir panelə müntəzəm sınaq hesabatı daxildir

Niyə rəqiblərdən daha çox Lugao Power Co., Ltd-ni seçirsiniz?

Ümumi Müştəri Sualları

1-ci sual: Bu KYN Center tipli beş-profilaktik kilidləmə yüksək gərginlikli keçid qurğusu 24kV sistemlər üçün istifadə edilə bilərmi?

A: Xeyr, standart KYN 12kV-a qədər qiymətləndirilir. 24 kV-lik üçün biz artan izolyasiya boşluğu ilə KYN28-24 variantını təklif edirik. Qiymət tələb edərkən sistem gərginliyinizi qeyd edin.

2-ci sual: Siz KYN Metal örtüklü keçid qurğusunun bir hissəsi kimi vakuum açarını təmin edirsinizmi?

Cavab: Bəli, hər panel zavodda sınaqdan keçirilmiş vakuum açarı (VS1 növü) ilə tam yığılmış şəkildə gəlir. Biz həmçinin ABB VD4, Siemens 3AH və ya arzu olunarsa Schneider HVX kimi uyğun alternativlər təklif edirik.

5-ci sual: Siz KYN Metal Qapalı Kommutator kimi daxil olan, ölçmə, qidalandırıcı və kondansatör panelləri də daxil olmaqla, tam keçid qurğusunu təmin edə bilərsinizmi?

A: Mütləq. Biz bütün lazımi köməkçi bölmələr, avtobus qovşaqları və panellərarası bloklamalarla tam sıralar layihələndirir və istehsal edirik. Sadəcə tək sətirli diaqramınızı göndərin.

S6: Hansı sənədləri təqdim edirsiniz?

Cavab: Hər bir KYN keçid qurğusu üçün biz təmin edirik: ümumi tənzimləmə çertyojı, naqil sxemi, materialların siyahısı, sınaq hesabatı, təlimat kitabçası və bir-birinə bağlanan matrisa – hamısı ingilis dilində (və ya yerli dilinizdə).

7-ci sual: Beş qoruyucu bloklama sahəsi tənzimlənə bilərmi?

A: Xeyr – və bu qəsdəndir. Kilidləmə zavodda quraşdırılıb və müdaxilənin qarşısını almaq üçün möhürlənib. Bununla belə, komandanızın məntiqi başa düşməsi üçün aydın mexaniki təsvirlər təqdim edirik. Dəyişikliklərə ehtiyacınız varsa, mühəndislik şöbəmizlə əlaqə saxlayın.

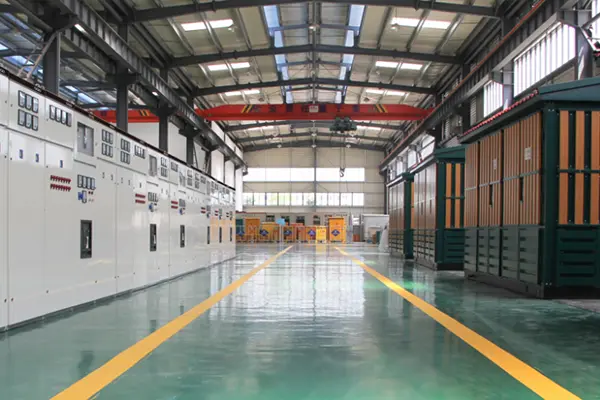

İstehsal qabiliyyəti

Lugao Power Co., Ltd.qabaqcıl istehsal, montaj və yüksək gərginlikli sınaq avadanlığı ilə təchiz olunmuş müasir istehsal müəssisəsində KYN Mərkəz Tipi Beş Profilli Qarşısının Alınan Yüksək Gərginlikli Kommutatorlar istehsal edir. Hərkeçid qurğusu paneliardıcıl keyfiyyət, etibarlı performans və beynəlxalq standartlara tam uyğunluğu təmin edən ciddi ISO 9001 keyfiyyət idarəetmə sistemi altında istehsal olunur.

İstehsal gücü
