Yüksək gərginlikli sabit AC Metal qapalı keçid qurğusu

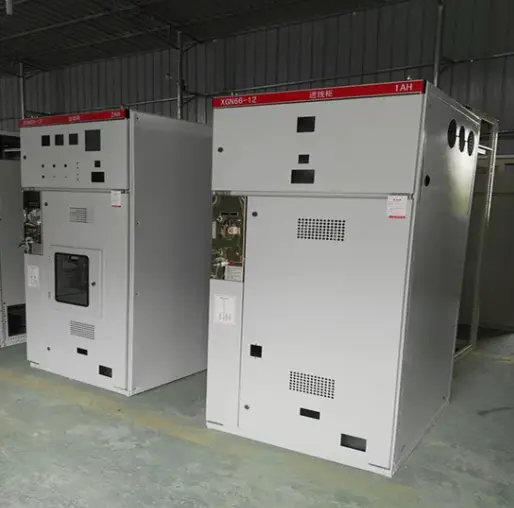

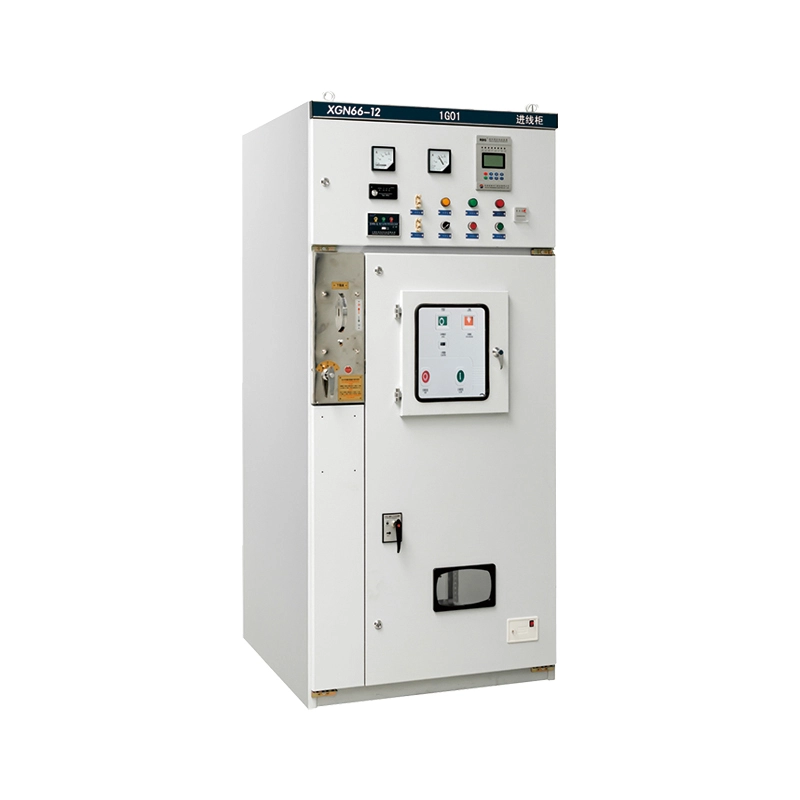

Yüksək Gərginlikli Sabit AC Metal Qapalı Kommutator (Model: XGN66-12) qapalı, hava ilə izolyasiya edilmiş tam keçid qurğusudur. 3.6kV, 7.2kV və 12kV nominal gərginliklərdə işləyən üç fazalı AC 50/60Hz enerji sistemləri üçün nəzərdə tutulmuşdur.

Çəkilə bilən variantlardan fərqli olaraq, bu Sabit AC Metal Qapalı Kommutator sabit quraşdırılmış vakuum açarı və strukturlaşdırılmış izolyasiya sistemindən istifadə edir. Bu dizayn fəlsəfəsi əsas dövrə birləşmələrini sadələşdirir, mexaniki dayanıqlığı artırır və təhlükəsizliyə güzəştə getmədən sərfəli həll yolu təqdim edir. Korpus, daşınma və istismar zamanı deformasiyaya qarşı dayanıqlı möhkəm konstruksiya yaratmaq üçün qaynaqlanmış və bolta ilə bərkidilmiş yüksək möhkəmlikli soyuq haddelenmiş polad lövhələrdən hazırlanır. Şəbəkədən elektrik enerjisini qəbul etmək və onu transformatorlara, mühərriklərə və digər yüksək gərginlikli yüklərə paylamaq üçün kritik interfeys rolunu oynayır, vahid, yığcam şəkildə inteqrasiya edilmiş idarəetmə, ölçmə və mühafizə funksiyalarını təklif edir.

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər (Sual və Cavab Stili)

S: Bu yüksək gərginlikli sabit AC Metal qapalı keçid qurğusunun "Sabit" dizaynını çıxarıla bilən növlərdən daha yaxşı edən nədir?

A: Sadəlik və Güc. Əsas komponentlər sabit olduğundan, əsas dövrə birləşmələri daha möhkəmdir və hərəkət edən əl arabaları ilə bağlı kontakt aşınması problemlərinə daha az meyllidir. Bu dizayn şkafın daha kiçik həcminə imkan verir (ənənəvi dizaynlardan təxminən 50% daha kiçik), bu da onu məkanı məhdud olan daxili yarımstansiyalar üçün mükəmməl edir. O, həmçinin səhv işləmənin qarşısını almaq üçün "beş sübutlu" bir-birinə bağlanma mexanizmini qoruyarkən ümumiyyətlə daha aşağı ilkin satınalma dəyəri təklif edir.

S: Lugao Power əməliyyat işçilərinin təhlükəsizliyini necə təmin edir?

A: Təhlükəsizlik mexanikaya daxil edilmişdir. Thekeçid qurğusuəsas açar, ayırıcı və şkaf qapıları arasında məcburi mexaniki kilidləmə sistemi ilə təchiz edilmişdir. Yüksək Gərginlikli Sabit AC Metal Qapalı Kommutator, qlobal elektrik təhlükəsizliyi standartlarına uyğun olaraq, operatorlara texniki xidmətdən əvvəl gücün söndürüldüyünü vizual olaraq təsdiq etməyə imkan verən görünən qırılma nöqtəsinə (izolyasiya açarı) malikdir. Bundan əlavə, GN30-12 ayırıcı kimi komponentlər qövs flaşına məruz qalmasının qarşısını almaq üçün tam qapalıdır.

S: Bu məhsul hansı mühitlərdə istifadə edilə bilər?

A: Bu məhsul sərt sənaye mühitləri üçün nəzərdə tutulub. O, -25°C ilə +40°C arasında dəyişən temperaturlarda və 1000 m-ə qədər yüksəkliklərdə etibarlı şəkildə işləyir (daha yüksək hündürlüklər üçün fərdiləşdirilə bilər). Geniş istifadə olunur:

1. Elektrik Stansiyaları və Yarımstansiyalar: Əsas giriş/çıxış vahidi kimi.

2. Sənaye və Mədən Müəssisələri: Ağır maşın və transformatorlara nəzarət etmək üçün.

3. Hündürmərtəbəli binalar: Zirzəmilərdə və ya texniki mərtəbələrdə elektrik paylayıcı otaqlar üçün.

4. Bərpa olunan Enerji: Külək və ya günəş fermaları üçün sinxronizasiya nöqtəsi kimi.

S: Bu yüksək gərginlikli sabit AC metal qapalı keçid qurğusu asan təmiri dəstəkləyirmi?

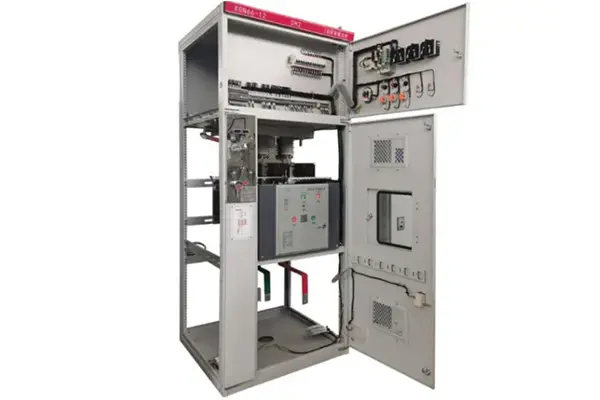

A: Mütləq. "Sabit" olmasına baxmayaraq, texniki xidmət sadədir. Ön panel elektrik açarı bölməsinə asanlıqla daxil olmağa imkan verir və şin kamerası yuxarıda təcrid olunur. Sigortanın dəyişdirilməsi (sigorta birləşmələrində) sadə və təhlükəsizdir.

İstehsal təfərrüatları və keyfiyyət təminatı

Texniki sənətkarlıq

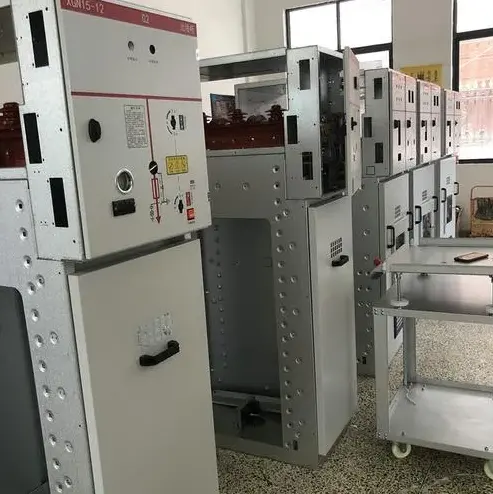

● Qabaqcıl İstehsalat: Metal korpus yüksək dəqiqliyi və bir-birini dəyişdirmə qabiliyyətini təmin edərək, CNC zımbalama, əymə və kəsmə maşınları ilə işlənir. Çərçivə qaynaq deformasiyasını aradan qaldıraraq yüksək möhkəmlikli boltlar ilə yığılmışdır.

● İzolyasiya Performansı: Sistem əsas izolyasiya vasitəsi kimi havadan istifadə edir. Bununla belə, optimallaşdırılmış şin fazaları intervalı və yüksək sürüşmə izolyatorlarının istifadəsi sayəsində Yüksək Gərginlikli Sabit AC Metal Qapalı Kommutator 42kV güc tezliyinə davamlı gərginlik testindən asanlıqla keçir.

● Qarşılıqlı Bağlama Mexanizmi: Biz etibarlı "beş-profilaktik" bloklama sistemindən istifadə edirik:

1. Torpaq açarı bağlı olduqda açarın bağlanmasının qarşısını alır.

2. Açar qapalı olduqda, torpaqlama açarının bağlanmasının qarşısını alır.

3. Qırıcı gərgin olarsa, ön/arxa panellərin açılmasının qarşısını alır.

Sertifikatlar

● Lugao Power Co., Ltd.ciddi beynəlxalq qaydalara riayət edir. XGN66-12 seriyamız tam tip sınaqdan keçirilib və IEC 62271-200 (AC metal qapalı keçid qurğusu və idarəetmə qurğusu) ilə uyğun gəlir. Biz həmçinin davamlı keyfiyyəti təmin edən istehsal müəssisəmiz üçün ISO 9001 sertifikatlarına sahibik.

Məhsul Parametri (Spesifikasiya)

Düzgün reytinqin seçilməsi vacibdir. 12kV-də 1000kVA transformator üçün potensial nasazlıq cərəyanlarını effektiv idarə etmək üçün 25kA qısa müddətə tab gətirmə qabiliyyətinə malik 630A nominal cərəyanı tövsiyə edirik. Yüklə bağlı xüsusi hesablamalar üçün mühəndislərimizlə məsləhətləşin.

Niyə Lugao Power Co., Ltd.-ni seçməlisiniz?

Kanıtlanmış İxrac Ekspertizası:Son 5 il ərzində Filippin, Vyetnam, Səudiyyə Ərəbistanı və Nigeriyada uğurla yerləşdirilən 500-dən çox bölmə ilə qablaşdırma həllərimiz (gücləndirilmiş polad qutular və VCI antikorroziya filmi daxil olmaqla) uzun məsafəli dəniz yükləri və rütubətli liman anbarları üçün döyüş sınaqlarından keçirilib.

Real Fərdiləşdirmə:RAL rəng uyğunluğundan əlavə, biz sizin mövcud qoruyucu rele sxemlərinizə (ABB/Siemens/Schneider uyğun) uyğunlaşdırmaq üçün uyğunlaşdırılmış CT/VT nisbətləri və köməkçi kontakt konfiqurasiyaları təqdim edirik.

Çevik Təchizat Zənciri:Yerli komponent ekosistemimizdən istifadə edərək, əsas komponentlərin (VS1/ZN63 vakuum kəsiciləri) keyfiyyətindən ödün vermədən, avropalı həmkarlarından əhəmiyyətli dərəcədə daha sürətli 15-20 günlük istehsal müddətinə zəmanət veririk.

Satışdan sonrakı cavab

Qaynar xətt:Texniki sorğular 2 saat ərzində (24/7) cavablandırılır.

Ehtiyat hissələri logistikası:Kritik ehtiyat hissələri 48 saat ərzində DHL/FedEx vasitəsilə göndərilir.

Rəqəmsal Sənədləşdirmə:Biz gəmi yola düşməzdən əvvəl bulud bağlantısı vasitəsilə tam ingiliscə naqil diaqramlarını, SLD-ləri və istismar təlimatlarını təqdim edirik və sayt komandanıza əvvəlcədən hazırlaşmağa imkan veririk.
