HXGN Hava ilə izolyasiya edilmiş Möhürlü Halqa Əsas Bölmə

"H" - qutu tipli qapaq,

"X" - halqa şəbəkəsi,

"G" - hava izolyasiyalı,

"N" - daxili

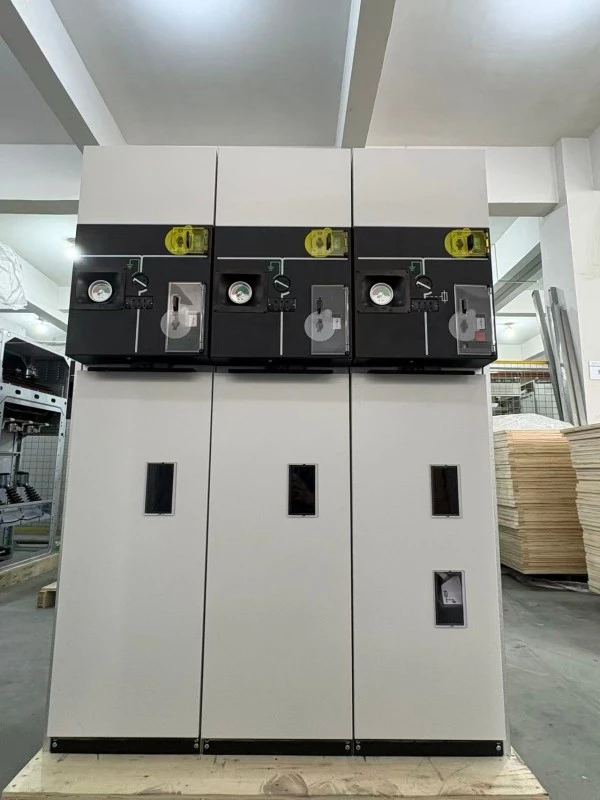

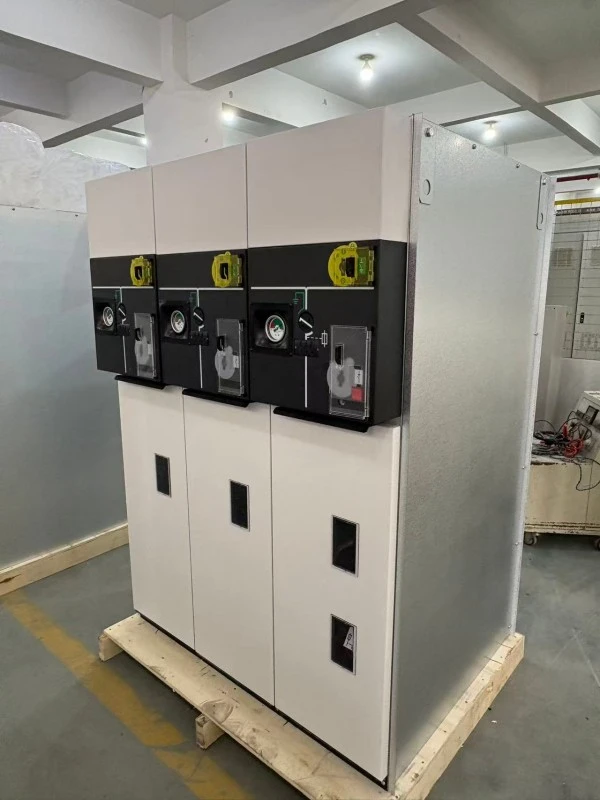

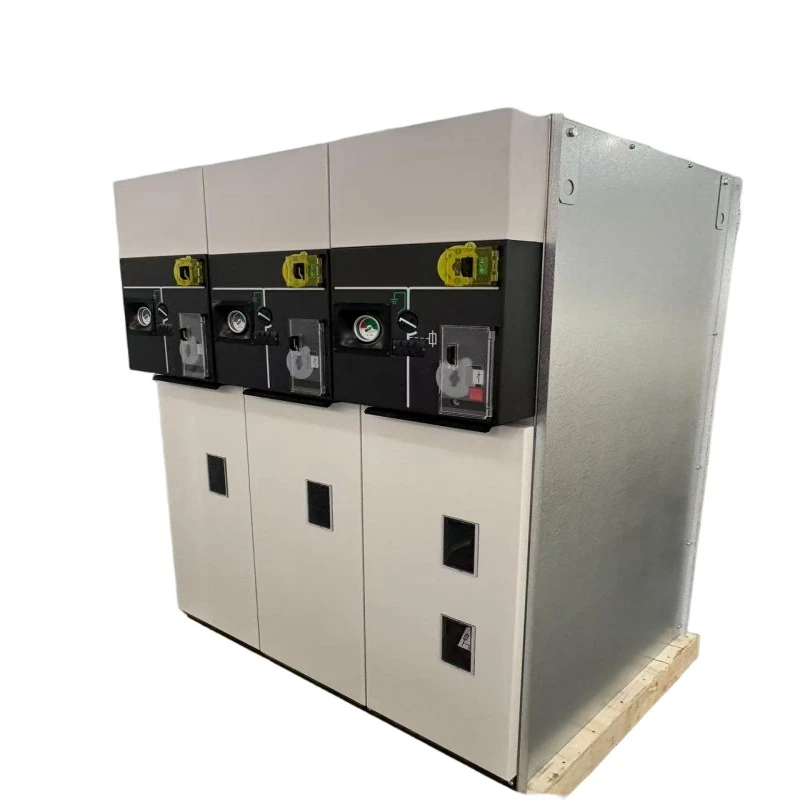

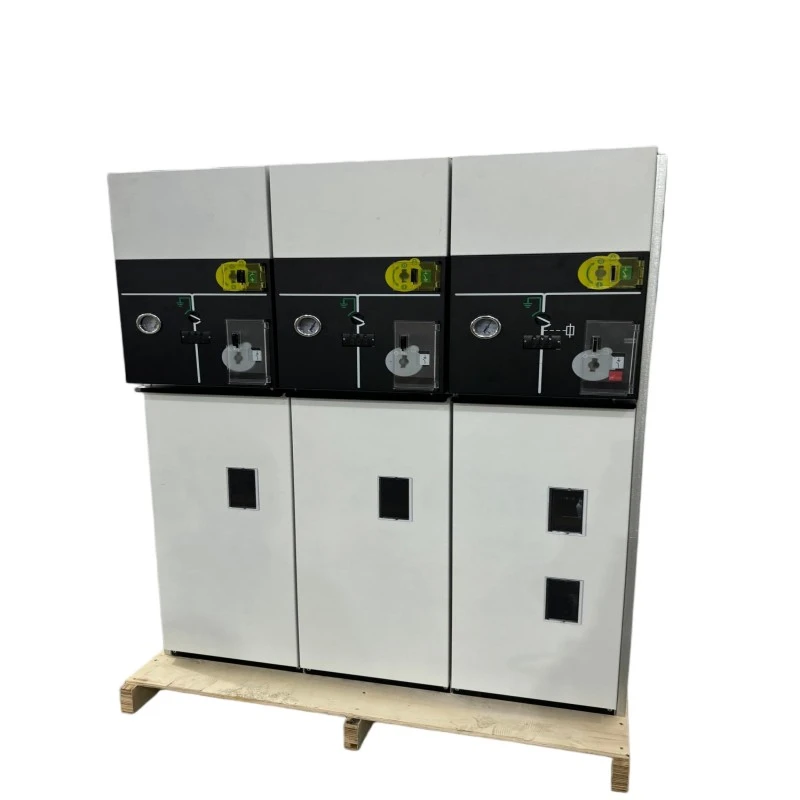

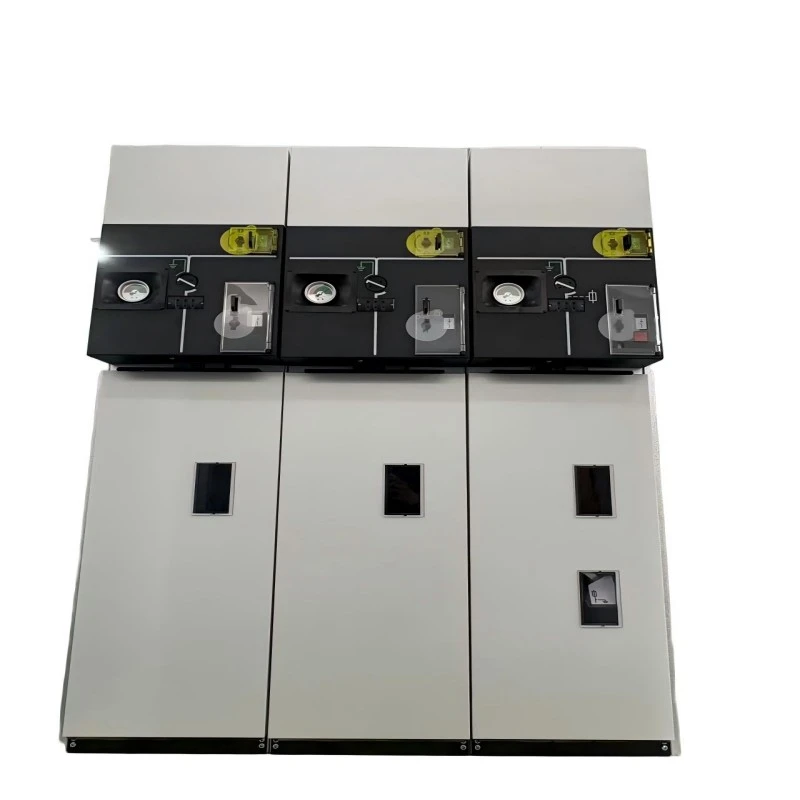

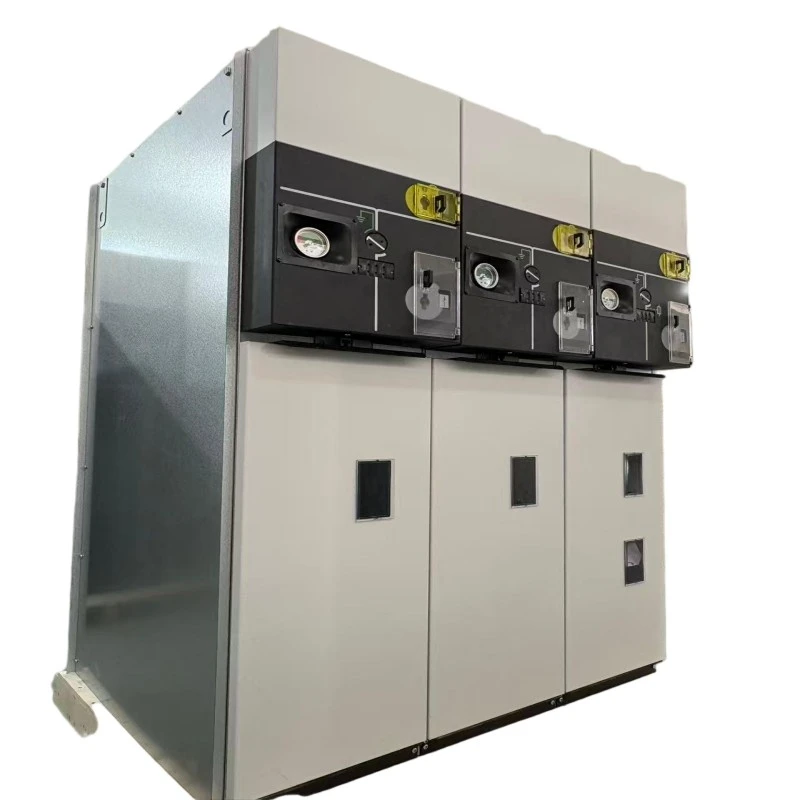

HXGN Hava ilə izolyasiya edilmiş Möhürlənmiş Halqa Əsas Blok 6kV–24kV halqa əsas və radial paylayıcı sistemlər üçün nəzərdə tutulmuş metal qapalı keçid qurğusu. FərqliSF6 izolyasiyalıRMU-lar, bu qurğu əsas dielektrik mühit kimi havadan istifadə edir, bütün canlı hissələri möhürlənmiş, tozdan qorunan metal şkafda qapalıdır.

Bu nə edir?

1. İkinci dərəcəli paylamada güc dövrələrini birləşdirir və təcrid edir

2. Paylayıcı transformatorları yük kəsici açarlar və qoruyucu birləşmələr vasitəsilə qoruyur

3. Təhlükəsiz təmir üçün görünən izolyasiya boşluqlarını təmin edir

4. Qaz izolyasiyalı keçid qurğularına iqtisadi alternativ kimi xidmət edir

HXGN Hava İzolyasiyalı Möhürlü Üzük Əsas Bölmə harada tətbiqlərdə geniş istifadə olunurSF6 qazıməhdudlaşdırılır, tez-tez görünən əlaqənin kəsilməsi tələb olunarsa və ya büdcə məhdudiyyətləri təhlükəsizliyə xələl gətirmədən sübut edilmiş, sadə texnologiyaya üstünlük verir.

Məhsul təsviri

HXGN Hava İzolyasiyalı Mühürlü Halqa Əsas Bölməmiz yarımstansiyalarda, sənaye müəssisələrində, kommersiya binalarında və kənd elektrik paylayıcı şəbəkələrində qapalı quraşdırma üçün nəzərdə tutulmuş yeni nəsil hava izolyasiyalı üzük əsas blokudur. Nominal gərginlik 6kV-dan 24kV-a qədər dəyişir, nominal cərəyan əsas şinlər üçün 630A və qoruyucu ilə qorunan transformator sxemləri üçün 125A.

Əsas texniki xüsusiyyətlər:

1. Optimallaşdırılmış faza aralığı və izolyasiya edilmiş maneələrlə hava izolyasiyası

2. Toz və gəmiricilərin daxil olmasının qarşısını alan möhürlənmiş korpus dizaynı (IP3X və ya IP4X)

3. Görünən fasilə ilə üç mövqeli yükləmə açarı (qapalı / açıq / torpaqlanmış)

4. Transformatorlar üçün inteqrasiya olunmuş cərəyanı məhdudlaşdıran qoruyucu qoruma (125A-a qədər)

5. Fiderin qorunması üçün əlavə vakuum açar modulu

6. Yanlış əməliyyatların qarşısını alan mexaniki kilidlər

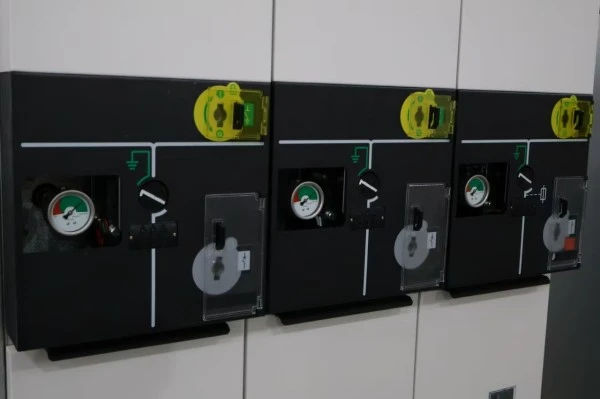

7. Aydın mövqe göstəricisi ilə ön panel mimik avtobus

HXGN Hava ilə izolyasiya edilmiş Möhürlü Halqa Əsas Bloku şəffaf, yoxlanılması asan dizayn təklif edir --- operatorlar yük açarının açıq mövqeyini vizual olaraq təsdiq edə bilər, bu xüsusiyyət texniki xidmət və kilidləmə/etiketləmə prosedurları zamanı yüksək qiymətləndirilir. Quraşdırma və ya istismardan çıxarma üçün xüsusi qaz avadanlığı tələb olunmur.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

● SF6-sız və ekoloji cəhətdən təmiz --- İzolyasiya vasitəsi kimi yalnız havadan istifadə edir, heç bir istixana qazı emissiyası yoxdur.

● Görünən qırılma---Yükləmə-break açarı təhlükəsizlik prosedurlarını sadələşdirərək aydın görünən izolyasiya boşluğu təmin edir.

● Toz və gəmiricilərə qarşı möhürlənmişdir --- Korpus IP3X və ya IP4X tələblərinə cavab verir, havadan izolyasiya edilmiş keçid qurğularının nasazlığının ümumi səbəblərinin qarşısını alır.

● Yığcam ölçü --- Vahidin eni adətən 500---600 mm, məkan məhdud daxili yarımstansiyalar üçün uyğundur.

● Effektiv--- SF6 və ya bərk izolyasiyalı RMU-larla müqayisədə daha az ilkin investisiya.

● Sadə texniki xidmət --- Qaz təzyiqinə nəzarət və ya doldurma tələb olunmur; yalnız vizual yoxlama və kontaktın təmizlənməsi.

● Kilidləmə təhlükəsizliyi --- Mexaniki bloklamalar yükləmə açarı bağlı olduqda torpaq açarının bağlanmasının qarşısını alır.

Tətbiq Ssenariləri

● Kənd və qəsəbə elektrik şəbəkələri

● Sənaye obyektləri --- Fabriklər, mədən sahələri, sement zavodları (tozdan qorunan)

● Ticarət binaları---Ticarət mərkəzləri, ofis kompleksləri, otellər

● Kiçik və orta yarımstansiyalar ---6kV-24kV paylayıcı qovşaqlar

● Bərpa olunan enerji --- Kiçik hidro, biokütlə və paylanmış günəş (qapalı quraşdırma)

● Təkmilləşdirmə layihələri --- Köhnəlmiş hava izolyasiyalı keçid qurğularının müasir möhürlənmiş qurğularla əvəz edilməsi

Q&A

1-ci sual: HXGN Hava ilə izolyasiya edilmiş Möhürlü Halqa Əsas Bloku sement zavodları və ya taxıl silosları kimi tozlu mühitlərdə necə işləyir?

A: Əla. HXGN Hava ilə izolyasiya edilmiş Möhürlənmiş Halqa Əsas Bölməsi standart olaraq IP3X (IP4X isteğe bağlı) olaraq qiymətləndirilən tam möhürlənmiş korpusa malikdir, yəni 2,5 mm və ya 1 mm-dən böyük toz hissəcikləri daxil ola bilməz. Bu, açıq tipli hava izolyasiyalı keçid qurğularında tez-tez görülən izləmə və yanmaların qarşısını alır. Şkafın vaxtaşırı təmizlənməsi ilə yanaşı, güclü tozlu ərazilər üçün IP4X versiyasını tövsiyə edirik.

2-ci sual: Yüksək rütubətli sahil bölgələrində hava izolyasiyası etibarlıdırmı?

A: Bəli, düzgün dizaynla. HXGN Hava İzolyasiyalı Möhürlü Halqa Əsas Qurğumuz hidrofobik izolyasiya edilmiş maneələrdən və 240 mm (12 kV üçün) və 360 mm (24 kV üçün) uzanan sürüşmə məsafəsindən istifadə edir. Bundan əlavə, möhürlənmiş korpus rütubətli hava sirkulyasiyasının qarşısını alır və kabel bölməsində isteğe bağlı anti-kondensasiya qızdırıcıları quraşdırıla bilər. Biz 90%+ illik rütubətli cənub sahil əyalətlərində yüzlərlə bölməni uğurla yerləşdirdik.

3-cü sual: Bu məhsul SF6 izolyasiyalı RMU ilə necə müqayisə olunur?

A: SF6 RMU daha yığcam və tam möhürlənmişdir, lakin qazla işləməyi tələb edir və daha yüksək ilkin qiymətə malikdir. HXGN Hava izolyasiyalı Möhürlü Üzük Əsas Bölmə daha böyükdür, lakin təklif edir:

● Aşağı ilkin alış qiyməti (Ümumilikdə konfiqurasiya və layihə tələblərindən asılı olaraq müqayisə edilə bilən SF6 izolyasiyalı həllərdən daha aşağı ilkin investisiya təklif edir.)

● Qaz sızması ilə bağlı narahatlıq yoxdur

● Təhlükəsiz texniki xidmət üçün görünən ayırma

● Daha asan istismardan çıxarma və utilizasiya

Həddindən artıq məkan məhdudiyyəti olmadan aşağı həyat dövrü dəyərinə və ətraf mühitə təsirə üstünlük verən müştərilər üçün HXGN ideal seçimdir.

S4: HXGN RMU ilə hansı qoruyucular uyğun gəlir?

A: Bizim qoruyucu bölməmiz standart DIN 43625 və ya BS 2692 yüksək gərginlikli cərəyanı məhdudlaşdıran qoruyucuları qəbul edir. Transformatorun mühafizəsi tələblərinə uyğun qoruyucuları təmin edə bilərik (adətən 6,3A - 125A). Sigortanın vurma pininin işləməsi bir fazalı nasazlığın qorunması üçün üç mövqeli açarla mexaniki olaraq əlaqələndirilir.

İstehsal təfərrüatları

Bağlama və Mühürleme

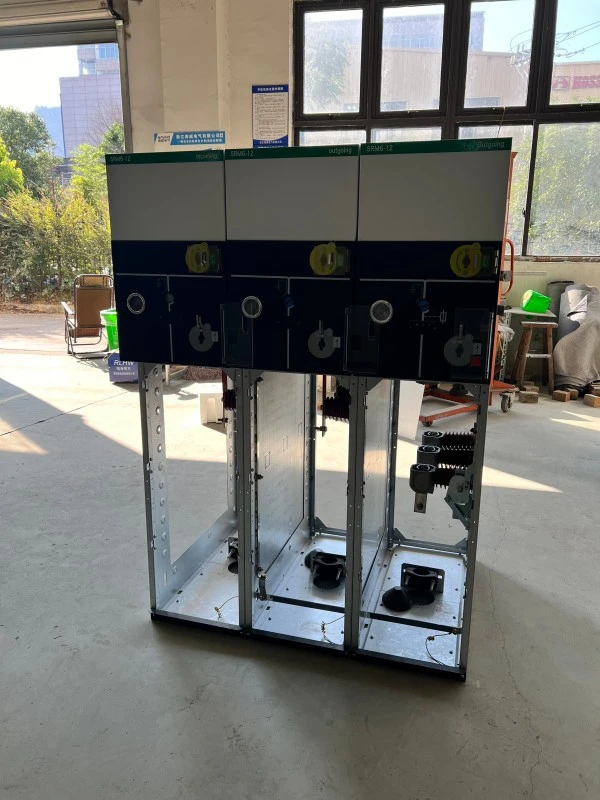

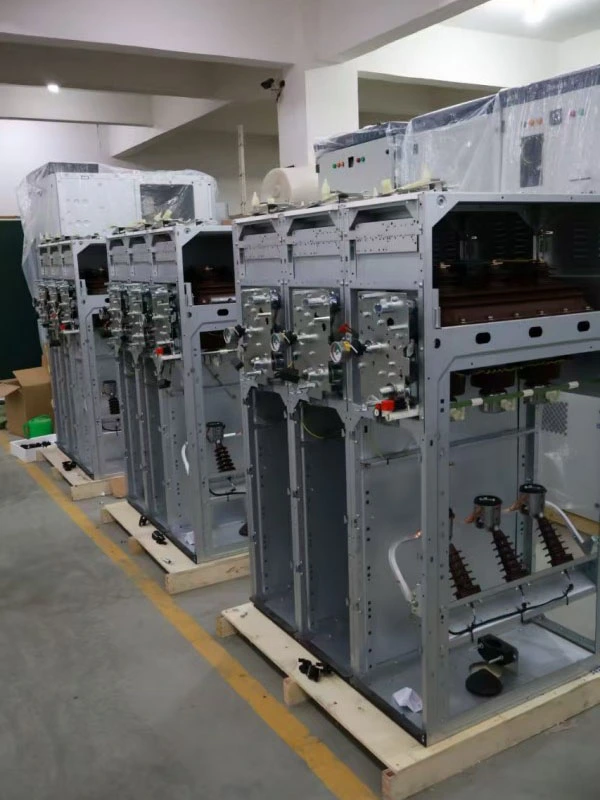

HXGN Hava ilə izolyasiya edilmiş Möhürlənmiş Halqa Əsas Bloku 2,0 mm qalınlığında soyuq yayılmış poladdan və ya isteğe bağlı paslanmayan poladdan hazırlanmış korpusa malikdir, elektrostatik toz boya ilə örtülmüşdür (minimum 80 μm qalınlıq, RAL 7035 açıq boz). Kaplama 500 saatlıq duz sprey testindən keçir. Sızdırmazlıq bütün qapı və panellərdəki poliuretan köpük contaları vasitəsilə IP3X qorunma təmin edilir. Kabel bölmələri qövsün yayılmasının qarşısını almaq üçün əsas keçid bölməsindən ayrıca möhürlənmişdir.

Yük kəsici açar dizaynı

Üç mövqeli yük kəsici açarı, özünü təmizləyən gümüşlə örtülmüş kontaktları olan fırlanan bıçaq növüdür. Qövs söndürmə kamerası 630A-a qədər yük cərəyanını kəsməyə və kabel doldurma cərəyanlarını (10A-a qədər) yaratmağa/qırmağa imkan verən izolyasiya edilmiş qövs kanalları ilə birlikdə maqnit üfürmə prinsipindən istifadə edir. Açarın iki görünən fasilə mövqeyi (açıq və torpaqlanmış) və bir qapalı mövqeyi var - hamısı ön mimik paneldə aydın şəkildə göstərilib.

Qoruyucu birləşmə vahidi

Transformatorun mühafizəsi üçün bizim HXGN Hava ilə izolyasiya edilmiş Möhürlü Halqa Əsas Bölməmiz qoruyucu bölməni vurucu ilə idarə olunan açma mexanizmi ilə birləşdirir. Bir fazalı qoruyucu işləyərkən, hücumçu mexaniki olaraq bütün üç fazanı açmaq üçün bir fazalı işin qarşısını almaq üçün yük kəsicisini işə salır. Qoruyucu bölmə torpaqlama açarı ilə bağlıdır — bölmə yalnız yük açarı açıq və torpaq açarı bağlı olduqda açıla bilər.

İzolyasiya sistemi

Bütün şinlər və birləşmələr istiliklə büzüşən borularla (sürünmə gücləndirilmiş tip) və ya epoksi toz örtüklə izolyasiya edilmişdir. Faza maneələri IEC 60243-ə uyğun olaraq qövs müqaviməti 1-ci sinifə malik DMC (xəmir üçün qəlibləmə qarışığı) və ya SMC (vərəq tökmə qarışığı) ilə hazırlanır. Minimum hava boşluğu:

● 12kV: Fazalar arasında 125mm, yerə 100mm

● 24kV: Fazalar arasında 220mm, yerə 180mm

Keyfiyyət və Test Təminatı

Hər bir HXGN Hava izolyasiyalı Möhürlü Halqa Əsas Bloku çatdırılmadan əvvəl müntəzəm sınaqlardan keçir:

● Əsas dövrə müqavimətinin ölçülməsi (mikroohmmetr)

● Güc-tezliyə davamlı gərginlik (12kV üçün 42kV/1dəq, 24kV üçün 65kV/1dəq)

● İnduksiya edilmiş gərginliyə davamlılıq testi

● Mexaniki əməliyyat testi (hər keçid üçün 200 dövr)

● Köməkçi dövrə izolyasiya testi (2kV/1dəq)

● Korpusun qorunmasının yoxlanılması (IP3X və ya IP4X zond testi)

● Qismən boşalmanın ölçülməsi (1,5× nominal gərginlikdə <20pC)

Satışdan sonrakı xidmət öhdəliyi

Zəmanət müddəti: Göndərmə tarixindən etibarən 12 ay (ödənişli xidmət müqaviləsi ilə 24 və ya 36 aya qədər uzadıla bilər)

Texniki dəstək: Ömür boyu pulsuz texniki məsləhət; bildirişdən sonra 1 saat ərzində cavab
