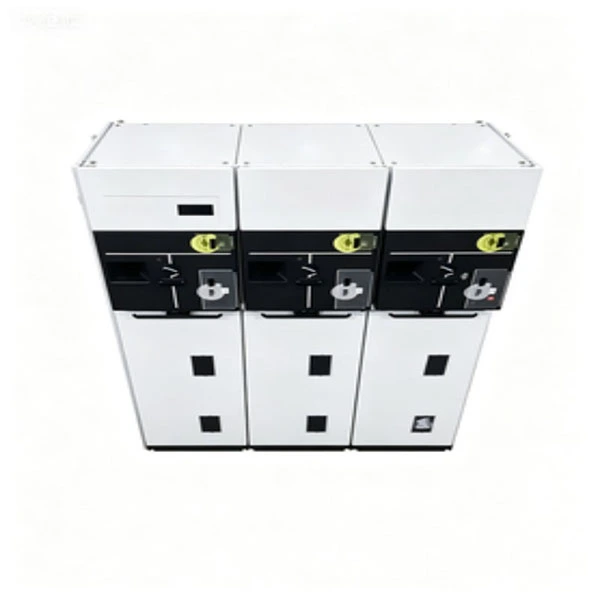

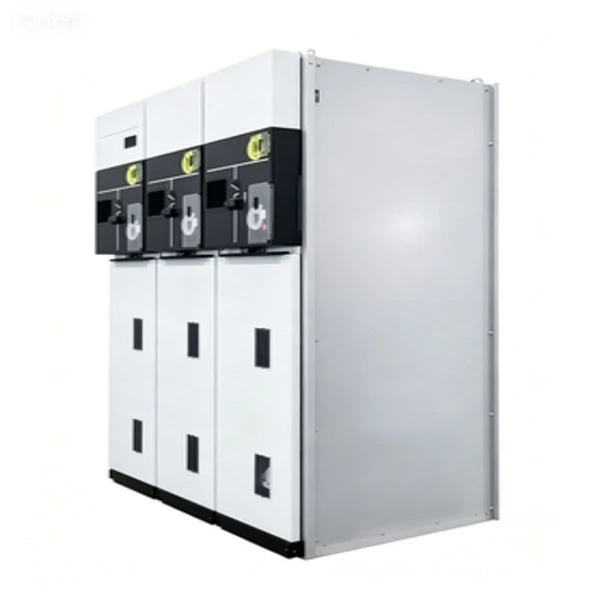

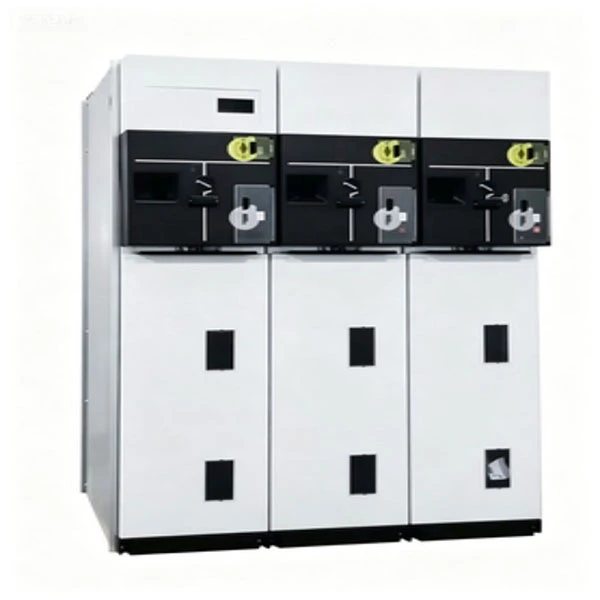

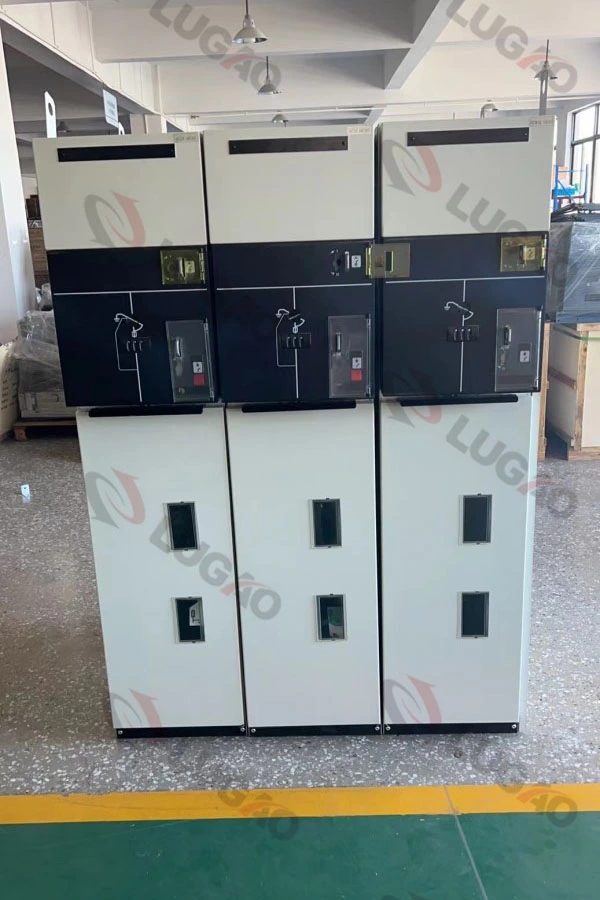

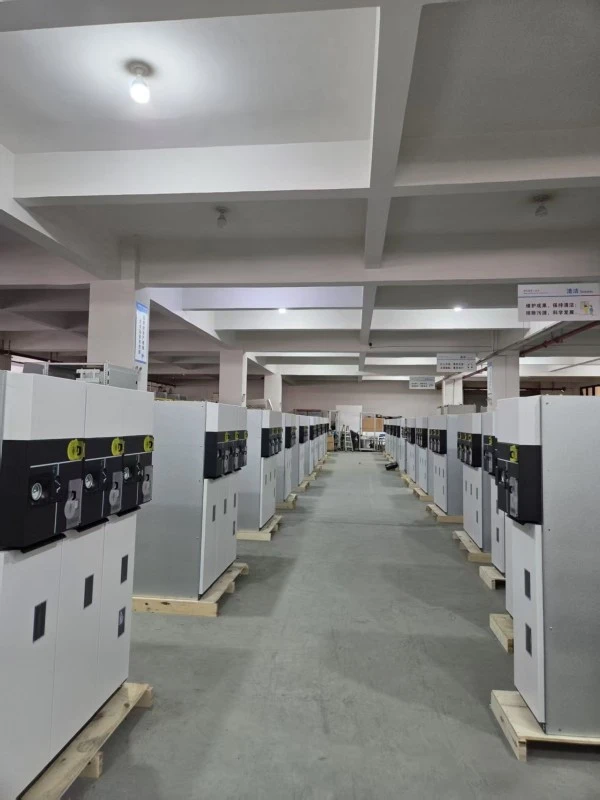

Kompakt möhürlənmiş tam izolyasiya edilmiş RMU

Kompakt möhürlənmiş tam izolyasiya edilmiş RMU (Üzük əsas vahidi) zavodda yığılmış, növü yoxlanılmış metal qapalı keçid qurğusudur. O, yük açarlarını, vakuum açarlarını, qoruyucuları və torpaqlama açarlarını tam möhürlənmiş və tam izolyasiya edilmiş paslanmayan poladdan hazırlanmış tək bir çəndə birləşdirir.

Bu nə edir?

İkinci dərəcəli paylayıcı şəbəkələrdə (6kV–24kV) güc dövrələrini birləşdirir və təcrid edir

Yüksək etibarlı elektrik şəbəkələri üçün nasazlıqların izolyasiyasını və dövrə keçidini təmin edir

Ənənəvi hava ilə izolyasiya edilmiş RMU-lardan fərqli olaraq, bu Yığcam Möhürlənmiş Tam İzolyasiya edilmiş RMU əsas izolyasiya mühiti kimi SF6 və ya ekoloji cəhətdən təmiz izolyasiya qazından istifadə edir, nəmin daxil olmasını, toz yığılmasını və heyvanların daxil olmasını aradan qaldırır --- onu sahil, səhra, yüksək hündürlük və çox çirklənmiş ərazilər üçün ideal edir.

Məhsul təsviri

Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU, şəhər enerjisinin paylanması, sənaye parkları, külək/günəş elektrik stansiyaları və hava limanları və məlumat mərkəzləri kimi infrastruktur layihələri üçün hazırlanmış yeni nəsil üzük əsas qurğusudur. Nominal gərginlik 12kV-dan 24kV-a qədər dəyişir, nominal cərəyan əsas şinlər üçün 630A və qoruyucu ilə qorunan sxemlər üçün 125A.

Əsas texniki xüsusiyyətlər:

1. Tam möhürlənmiş paslanmayan poladdan hazırlanmış çən (IP67 mühafizə dərəcəsi)

2. SF6 qaz izolyasiyası (və ya alternativ ekoloji təmiz qaz)

3. Daxili qövs təsnifatı IAC AFLR 20kA/1s

4. Mexanik istifadə müddəti: yük-break açarları üçün 5000-ə qədər əməliyyat

5. Gərginliyi aradan qaldıran inteqrasiya olunmuş kabel birləşmələri

6. Əlavə uzaqdan idarəetmə və SCADA inteqrasiyası

7. Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU daxili təmizləmə və ya kondensasiyaya qarşı isitmə tələb etmir, açıq tipli keçid qurğuları ilə müqayisədə texniki xidmət xərclərini kəskin şəkildə azaldır.

Məhsul Parametri (Spesifikasiya)

Məhsulun Xüsusiyyəti və Tətbiqi

Əsas Xüsusiyyətlər

1. Tam möhürlənmiş, tam izolyasiya edilmiş --- Rütubət, duz dumanı, toz və ya kiçik heyvanların təsiri yoxdur.

2. Yığcam struktur --- Eni adətən vahid başına 350–450 mm, döşəmə sahəsinə 50%-ə qədər qənaət edir.

3. Qövslərə davamlı dizayn --- Operatorun təhlükəsizliyini təmin edən IAC AFLR 20kA/1s ilə uyğun gəlir.

4. 20+ il ərzində baxım tələb olunmur --- Normal şəraitdə təmizləməyə, qurutmağa və ya qazla doldurmağa ehtiyac yoxdur.

5. Görünən fasilə ---Yük-breyk açarının mövqeyi üçün əlavə müşahidə pəncərəsi.

6. Yüksək mexaniki etibarlılıq --- Möhürlənmiş podşipniklərlə paslanmayan poladdan hazırlanmış mexanizm.

7. Ağıllı hazır --- Avtomatlaşdırma üçün PT, CT və motorlu əməliyyat mexanizmləri ilə təchiz oluna bilər.

Tətbiq Ssenariləri

● Şəhər elektrik paylayıcı şəbəkələri --- Yaşayış kompleksləri, ticarət binaları, xəstəxanalar, məlumat mərkəzləri.

● Bərpa olunan enerji layihələri --- Külək turbininin gücləndirici stansiyaları, günəş ferması toplama xətləri.

● İnfrastruktur tikintisi---Hava limanları, metrolar, tunellər, limanlar.

● Müvəqqəti və qəza elektrik təchizatı---Mobil yarımstansiyalar, tikinti sahələri.

● Sənaye zonaları --- Yüksək etibarlılıq və aşağı texniki xidmət tələb edən fabriklər.

Q&A

S1: Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU yüksək rütubətli sahil mühitlərində necə işləyir?

A: Əla. Tam İzolyasiya edilmiş RMU IP67 mühafizəsi ilə tam möhürlənmiş paslanmayan polad çəndən istifadə etdiyi üçün nəm izolyasiya bölməsinə daxil ola bilməz. Kondensasiya əleyhinə qızdırıcılar tələb olunmur. Bu, yüksək rütubətli bölgələrdə tez-tez daxili yanmalardan əziyyət çəkən açıq tipli keçid qurğuları ilə müqayisədə böyük üstünlükdür.

S2: Qaz sızması dərəcəsi nədir? Onun ömrü boyu yenidən doldurmalıyam?

A: Bizim istehsal prosesimizə ildə 0,1%-dən az sızma dərəcəsini təmin etmək üçün helium sızması testi daxildir. Normal iş şəraitində 30 il ərzində qazın doldurulmasına ehtiyac yoxdur. Aşağı təzyiq siqnalı erkən xəbərdarlıq üçün əlavə xüsusiyyət kimi daxil edilmişdir.

S3: Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU yanğına qarşı təhlükəsizdirmi?

A: Bəli. Tank 2 mm qalınlığında paslanmayan poladdan hazırlanır və daxili qövs testi nadir hallarda daxili nasazlıq halında qövsün isti qazları ön və ya yan tərəflərə atmadan saxlanmasını təmin edir. Yanğına həssas tətbiqlər üçün (məsələn, xəstəxanalar, məlumat mərkəzləri) biz həmçinin əlavə passiv yanğından mühafizə örtüyü təklif edirik.

S4: Mən bu RMU-nu mövcud SCADA sistemimlə inteqrasiya edə bilərəmmi?

A: Mütləq. Kompakt RMU motorlu əməliyyat mexanizmlərini, köməkçi kontaktları və rabitə modullarını dəstəkləyir (RS485, Modbus, IEC 61850 isteğe bağlıdır). Real vaxtda mövqe, nasazlıq və təzyiq statusu uzaqdan izlənilə bilər.

S5: Sizin aranızda nə fərq varRMUvə ənənəvi hava izolyasiyalı şkaflar?

A: Ənənəvi hava izolyasiyalı şkaflar müntəzəm təmizlik, böyük boşluq məsafələri və kondensasiya əleyhinə istilik tələb edir. Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU-muz bütün bu tələbləri aradan qaldırır - daha kiçik yer, daha yüksək etibarlılıq və 10-20 il ərzində daha aşağı ümumi sahiblik dəyəri.

S6: Siz 12 aylıq zəmanət təklif edirsiniz?

Cavab: Bəli, biz ödənişli xidmət müqaviləsi əsasında 24 və ya 36 aya qədər uzadılma imkanı ilə göndərilmə tarixindən etibarən standart 12 aylıq zəmanət təklif edirik. Zəmanət müddəti ərzində istənilən istehsal qüsurları pulsuz olaraq təmir edilir və ya dəyişdirilir.

İstehsal təfərrüatları

Tank və Bağlama Prosesi

Kompakt Möhürlənmiş Tam İzolyasiya edilmiş RMU-nun çəni 2 mm qalınlığında AISI 304 paslanmayan poladdan hazırlanmışdır, lazerlə qaynaqlanmış və helium sızması ilə sınaqdan keçirilmişdir. Sızdırmazlıq, yaşlanma və çatlama olmadan 30 ildən çox elastikliyini qoruyan hidrogenləşdirilmiş nitril rezindən (HNBR) hazırlanmış ikili O-halqalardan istifadə edir. Bütün kollar qismən boşalmanı aradan qaldırmaq üçün quraşdırılmış qalxanlarla epoksi tökmədir.

İzolyasiya və qövsün kəsilməsi

Yük kəsici açar SF6 qazında 0,04-0,05 MPa nisbi təzyiqdə işləyir. Puffer tipli qövs söndürmə dizaynı 630A-a qədər yük cərəyanının kəsilməsini və kabel doldurma cərəyanlarının yaradılmasını/sındırılmasını təmin edir. Transformatorun mühafizəsi üçün əlavə vakuum açar modulları mövcuddur, onlar cərəyanı məhdudlaşdıran qoruyucularla birləşdirilmiş, "kombo" vahidi formalaşdırır.

Əməliyyat mexanizmi

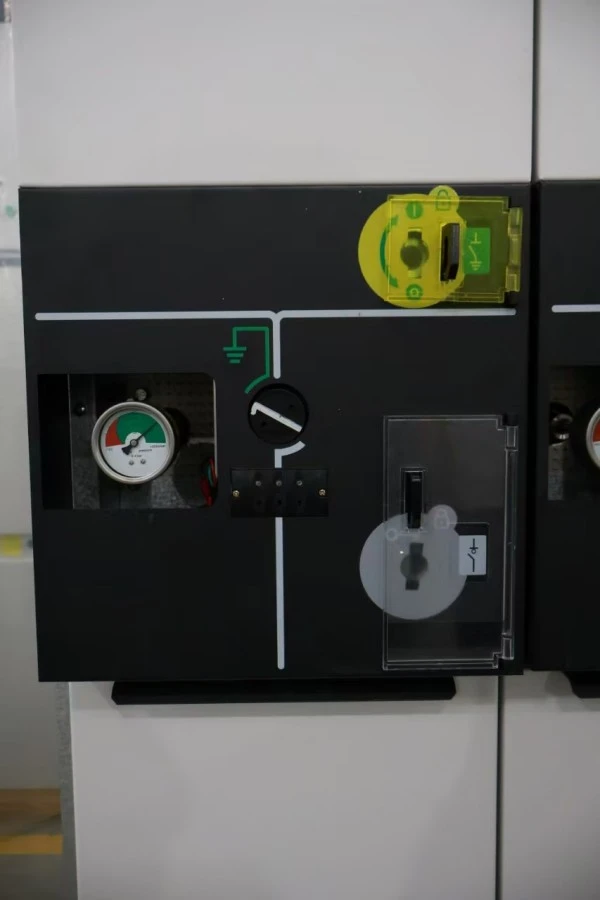

Üç mövqeli açar (qapalı / açıq / torpaqlanmış) aydın mövqe göstəricisi olan yaylı mexaniki mexanizm tərəfindən idarə olunur. Bütün hərəkət edən hissələr tankın içərisində möhürlənir, oksidləşmə və toz yığılmasını aradan qaldırır. Ön paneldə mexaniki bloklamalar var:

1. Yük açarı bağlı olduqda torpaq açarının bağlanması

2. Torpaq açarı açıq olduqda kabel bölməsinin qapağının açılması

Kabel bağlantısı və torpaqlama

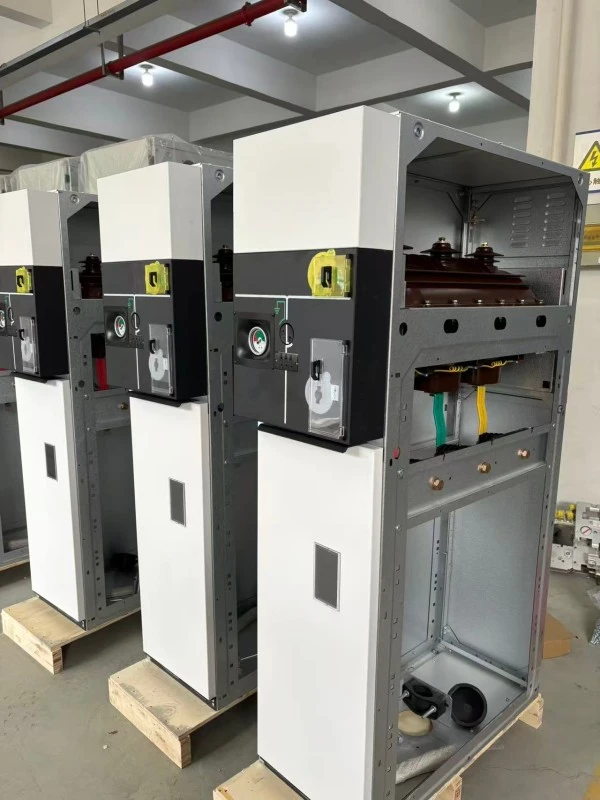

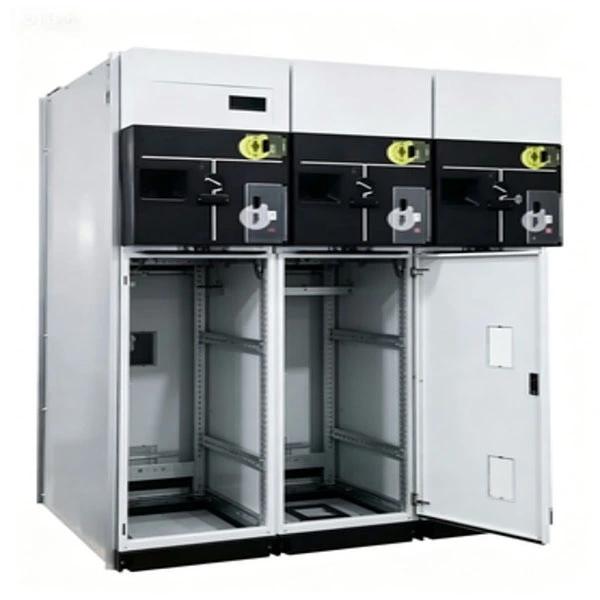

Kabel bölmələri gərginlik konus dəstəyi ilə tək və ya paralel kabellər üçün nəzərdə tutulmuşdur. Standart kabel qutuları istiliklə büzüşən və ya soyuq büzüşən sonları qəbul edir. Təhlükəsizliyə uyğunluq üçün ikili torpaqlama nöqtələri ilə inteqrasiya olunmuş mis torpaq çubuğu bütün bölmələrdən keçir.

Keyfiyyət və Test Təminatı

Hər bir kompakt möhürlənmiş tam izolyasiya edilmiş RMU göndərilməzdən əvvəl müntəzəm sınaqlardan keçir:

● Əsas dövrə müqavimətinin ölçülməsi

● Güc-tezliyə dözümlü gərginlik testi (12kV üçün 42kV/1dəq; 24kV üçün 65kV/1dəq)

● İldırım impulsunun sınağı (12kV üçün 75kV pik; 24kV üçün 125kV pik)

● Qaz sızması testi (helium kütlə spektrometriyası)

● Mexanik əməliyyat testi (200 dövr)

● Qismən boşalmanın ölçülməsi (<5pC)

● Daxili qövs yoxlanışı (tip testi, üçüncü tərəf laboratoriyası tərəfindən həyata keçirilir)

● Bütün məhsullar IEC 62271-200, GB 3906, GB/T 11022 və GB/T 3804 standartlarına uyğundur.

Qablaşdırma və Çatdırılma

Qablaşdırma: Zərbəyə davamlı köpük və nəm baryeri olan taxta ixrac qutuları. Hər bir bölmə ayrı-ayrılıqda quruducu torbalarla vakuumla bağlanmış plastikə bükülür.

Aksesuarlar: İstismar dəstəyi, torpaqlama dəsti, ehtiyat O-halqalar, kabel qapaqları və quraşdırma təlimatı.

Çatdırılma: FOB Şanxay və ya Ningbo. Sifariş təsdiqləndikdən sonra 25-35 gün ərzində standart çatdırılma. Təcili layihələr üçün hava nəqliyyatı mövcuddur.
