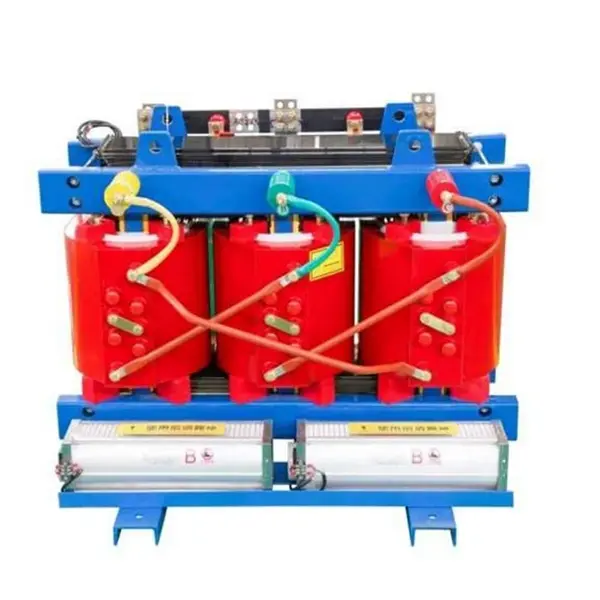

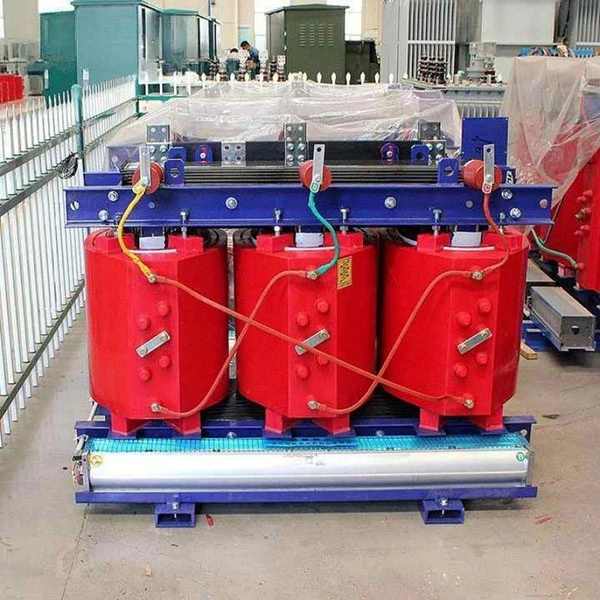

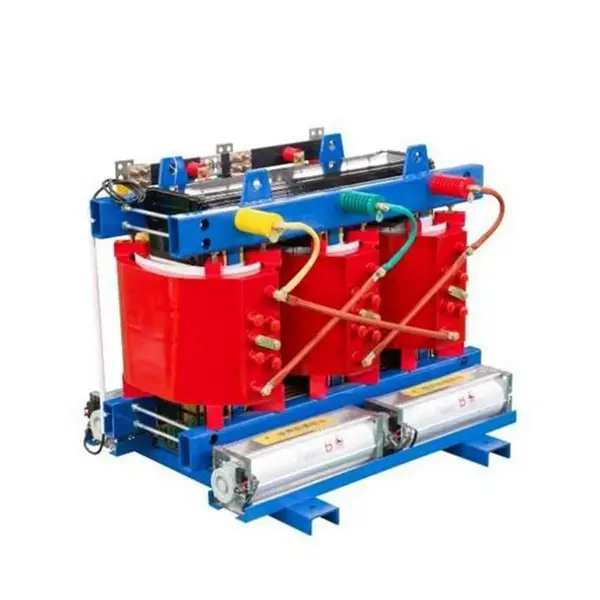

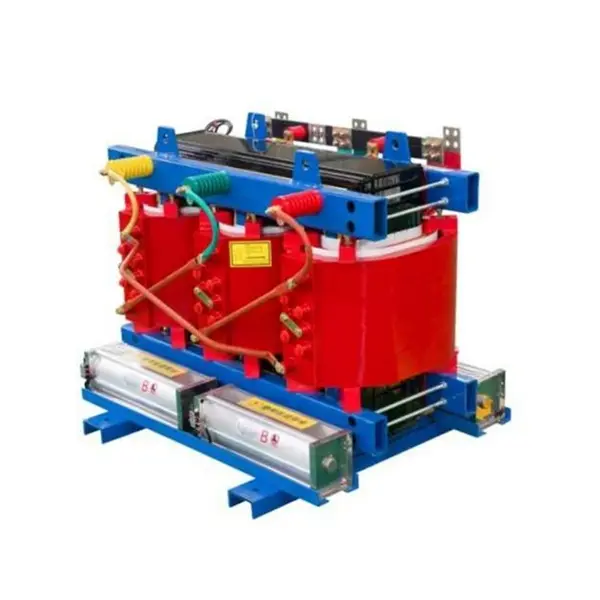

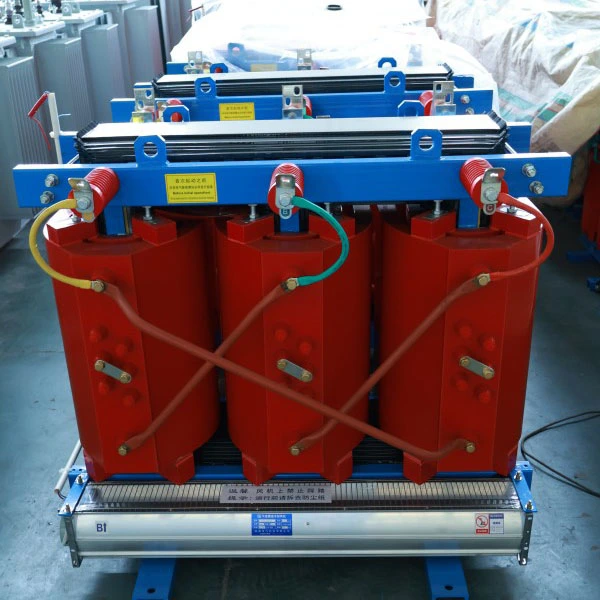

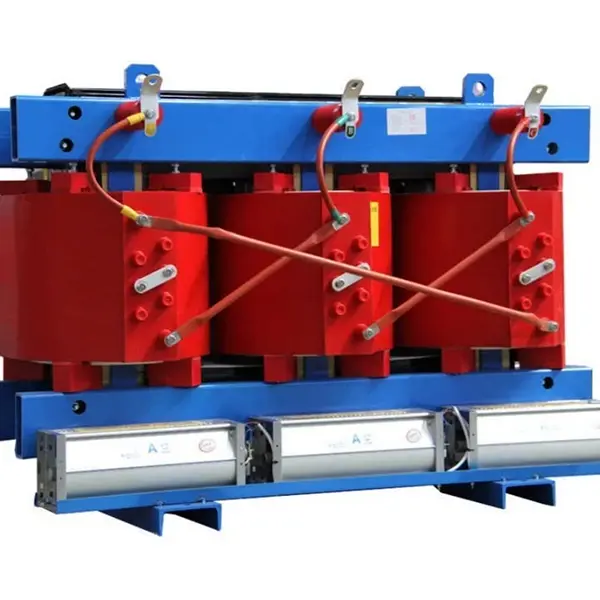

SCB13 800kva Epoksi qatranlı tökmə güc transformatoru

Bu Avadanlıq Nədir?

SCB13-800kVA Epoksi Qətranlı Tökmə Güc Transformatoru vakuum epoksi qatran tökmə prosesindən istifadə etməklə istehsal edilmiş üç fazalı güc transformatorudur. Quru tipli transformatorların enerjiyə qənaət edən ailəsinə aiddir.

Model Kodu Bölməsi:

● S – Üç Faza

● C – Tökmə Qatran (Epoksi)

● B – Aşağı gərginlikli folqa sarğısı

● 13 – Enerji səmərəliliyi səviyyəsini əks etdirən performans seriyası kodu

Bu nə edir?

Bu avadanlığın əsas funksiyası yüksək gərginliyi (10kV və ya 35kV) aşağı gərginliyə (400V/380V) endirərək müxtəlif elektrik yüklərinə təhlükəsiz və dayanıqlı enerji verməkdir. Ənənəvi yağla doldurulmuş transformatorlardan fərqli olaraq, soyutma üçün izolyasiya yağı istifadə etmir. Bunun əvəzinə təbii hava soyutma ilə birlikdə epoksi bərk izolyasiyadan istifadə edərək işləyir.

Məhsul təsviri

SCB13-800kVA Epoksi Qətranlı Tökmə Güc Transformatoru yüksək effektivliyə malikdir,üç fazalı quru tipli transformatormüasir enerji paylanması üçün nəzərdə tutulmuşdur. O, epoksi qatranlı vakuum tökmə, aşağı gərginlikli folqa sarımlarına malikdir və GB 20052-2020 Səviyyə 2 enerji səmərəliliyi standartlarına cavab verir (1-ci səviyyəyə yaxınlaşır). Enerjiyə qənaət, yanğın təhlükəsizliyi və etibarlılıq tələb edən proqramlar üçün idealdır.

10kV/0.4kV standart gərginlik nisbəti ilə 800kVA-da qiymətləndirilib (6kV, 20kV və ya 35kV-a uyğunlaşdırıla bilər). Yağsız epoksi bərk izolyasiya sızma, yanğın və partlayış risklərini aradan qaldıraraq onu hündürmərtəbəli binalar, metrolar, xəstəxanalar, məlumat mərkəzləri və kimya zavodları üçün uyğun edir.

Əsas elektrik performansı: yüksüz itki ≤1090W, yük itkisi (120°C) ≤6260W, qısaqapanma empedansı 6% (tənzimlənən 4%-10%), qismən boşalma ≤5pC və 1 metrdə səs-küy ≤55dB.

BA sisteminin inteqrasiyası üçün ağıllı temperatur nəzarət sistemi (PT100 sensorlar, avtomatik fan işə salma/dayandırma, qızdırma siqnalı və işə düşmə) və RS485 rabitəsi ilə təchiz edilmişdir. VPI tökmə prosesi nəmə davamlı, alov gecikdirən kapsulyasiyanı təmin edir. Core yüksək keçiriciliyə malik silisium poladdan pilləli birləşmələrlə istifadə edir. Standart qoruma IP20 (IP23 isteğe bağlıdır).

30 illik dizayn ömrü və minimal texniki xidmətlə SCB13-800kVA yeni və ya təkmilləşdirilmiş paylama sistemləri üçün etibarlı, qənaətcil seçimdir.

Məhsul tətbiqi

Tipik Tətbiqlər:

Hündürmərtəbəli binalar, ticarət kompleksləri, xəstəxanalar, məlumat mərkəzləri, metro stansiyaları, hava limanları, kimya zavodları, bərpa olunan enerji stansiyaları və yanğın təhlükəsizliyinin kritik tələb olduğu istənilən yer.

Məhsul Xüsusiyyəti

Yüksək Səmərəlilik və Enerjiyə Qənaət – Aşağı Əməliyyat Xərcləri

SCB11 seriyası ilə müqayisədə yüksüz itkilər 20%-37% azalıb; yük itkiləri 15-30% azalıb

Tipik 800kVA yüksüz itki ≤ 1090W, yük itkisi (120°C-də) ≤ 6260W

GB 20052-2020 Səviyyə 2 enerji səmərəliliyi standartlarına cavab verir; bəzi parametrlər 1-ci səviyyəyə çatır

İqtisadi mənfəətin hesablanması:

Standart SCB11 transformatoru ilə müqayisədə ildə $0,11/kWh olan 8,000 iş saatına əsaslanaraq, illik elektrik enerjisinə qənaət təxminən $2,000-2,700 təşkil edir. Qiymət fərqi təxminən 3 il ərzində bərpa olunur.

Təhlükəsizlik və Etibarlılıq – Yanğına davamlı və Sıfır Risklə Partlayışa davamlıdır

Əsas üstünlüklər:

Öz-özünə söndürmə: Epoksi qatranının alovlanma nöqtəsi > 300°C; alov yayılmır və istilik mənbəyi çıxarıldıqda özünü sönür

Yağsız dizayn: Yağ sızması, yanğın və partlayış risklərini tamamilə aradan qaldırır; neft saxlama çuxuruna ehtiyac yoxdur

Yüksək qısaqapanmaya davamlılıq qabiliyyəti: Vakuum tökmə ilə əmələ gələn yüksək möhkəmlikli fiberglasla gücləndirilmiş struktur qısaqapanmaya tab gətirmə qabiliyyətini 30%-dən çox artırır

Çox aşağı qismən boşalma: Qismən boşalma 5pC-dən aşağı idarə oluna bilər, bu da izolyasiyanın yaşlanmasını əhəmiyyətli dərəcədə yavaşlatır.

Həqiqi Müştəri Narahatlıqlarına Müraciət:

S: Hündürmərtəbəli binanın zirzəmisində transformator quraşdırarkən yanğına nəzarət ən çox nəyə diqqət yetirir?

Cavab: Yanğınsöndürmə orqanları ilk növbədə "yanğın yayılma riski" və "zəhərli tüstü emissiyalarına" diqqət yetirir. Our SCB13 uses epoxy resin casting, which is inherently flame-retardant and does not produce halogenated toxic gases when burned (compliant with GB/T 1094.11-2022). Bu, yağla doldurulmuş transformatorların uyğun gəlməyəcəyi böyük bir üstünlükdür. Many commercial complexes and hospital projects in first- and second-tier cities have passed strict fire safety reviews precisely because of this feature.

S: Quru tipli transformatorlar rütubətə həssasdır. Cənub rayonlarında yağışlı mövsümdə işləyə bilərlərmi?

A: Adi quru tipli transformatorlar həqiqətən nəmə qarşı həssasdır, lakin bizim SCB13 vakuum tökmə prosesindən istifadə edir, burada epoksi qatran sarğıları tamamilə əhatə edir və möhürlənmiş izolyasiya təbəqəsi yaradır. Əsas və sıxma aparatları 100% nisbi rütubətli mühitlərdə normal işləməyə imkan verən xüsusi antikorroziyaya məruz qalır. Bağlandıqdan sonra yenidən işə başlamazdan əvvəl heç bir qurutma müalicəsi tələb olunmur.

Smart Monitorinq – Bir Baxışda Temperatur

Standart Ağıllı Temperatur Nəzarət Sistemi:

Real vaxt rejimində temperaturun monitorinqi üçün hər faza sarımında əvvəlcədən quraşdırılmış PT100 platin müqavimət sensorları

Nəzarətçi dövri olaraq üç fazalı sarım temperaturlarını göstərir - oxumaq asandır

Aşağıya quraşdırılmış soyutma fanatlarını avtomatik işə salır/dayandırır (>100°C-də başlayır, <80°C-də dayanır)

Həddindən artıq temperatur siqnalı (tənzimlənən təyinat nöqtəsi) və həddindən artıq temperaturdan qorunma təmin edir

Aşağı səs-küy əməliyyatı - Sakit və Qeyri-Dağıtma

Ölçülmüş Məlumat:

800kVA və aşağı üçün, səs-küy səviyyəsi ≤ 55dB avadanlıqdan 1 metr məsafədə ölçülür

45° tam pilləli dövrə əsas birləşmə texnologiyası + vibrasiya sönümləyici yastiqciqlar səs-küyü daha da 5-8dB azalda bilər

Güclü Həddindən artıq yükləmə qabiliyyəti - Ən vacib olanda etibarlıdır

Aşırı yükləmə qabiliyyəti parametrləri:

Təbii soyutma (AN) – davamlı olaraq 100% yüklə işləyə bilər

Məcburi hava soyutma (AF) - tutum 40-50% artırıla bilər

2 saat ərzində 150% nominal yükə davam edə bilər

Tətbiq Ssenariləri:

Yay pik tələb dövrləri, kritik hadisələrdən güc qorunması, bir transformator sıradan çıxdıqda müvəqqəti yükün bölüşdürülməsi – bu “kritik anlarda” SCB13-ün həddindən artıq yükləmə qabiliyyəti enerji təchizatının davamlılığını təmin edir.

Baxımsız - Zəhmətsiz və Narahatsız

Baxım Üstünlükləri:

Yağsız - dövri yağ filtrasiyasına və ya yağ xromatoqrafiyasına ehtiyac yoxdur

Hamar dolama səthi - toz asanlıqla yığılmır

Hərəkət edən hissələr yoxdur - çox aşağı uğursuzluq dərəcəsi

Gündəlik baxım yalnız temperatur göstəricisinin yoxlanılmasını və soyuducu hava kanallarının təmizlənməsini tələb edir

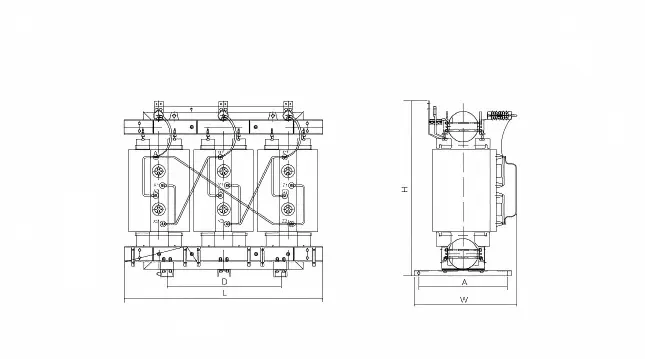

Məhsul Parametri (Spesifikasiya)

Satışdan sonrakı xidmət öhdəliyi

Zəmanət müddəti: Göndərmə tarixindən etibarən 12 ay (ödənişli xidmət müqaviləsi ilə 36 və ya 60 aya qədər uzadıla bilər)

Texniki Dəstək: Ömür boyu pulsuz texniki məsləhət; seçim mərhələsində yükün hesablanması və həllin optimallaşdırılması

Sahə Xidməti: Quraşdırma təlimatı, istismara vermə yardımı, nasazlıqların aradan qaldırılması (zəmanət müddətində pulsuz, zəmanətdən sonra qiymətə əsaslanan)

Ehtiyat hissələrinin tədarükü: Temperatur tənzimləyiciləri, fanatlar, sensorlar və anbarda saxlanılan digər ümumi hissələr; kuryer vasitəsilə növbəti gün çatdırılma
