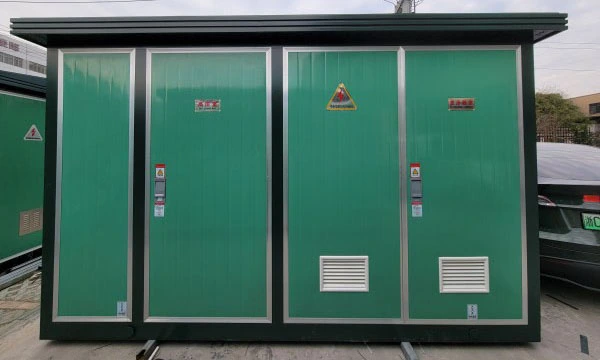

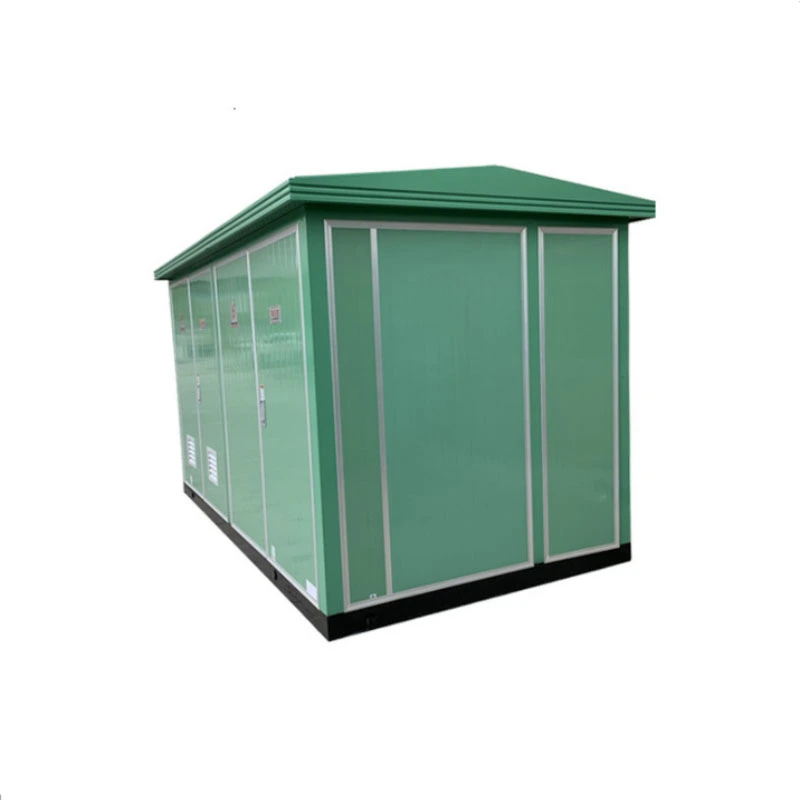

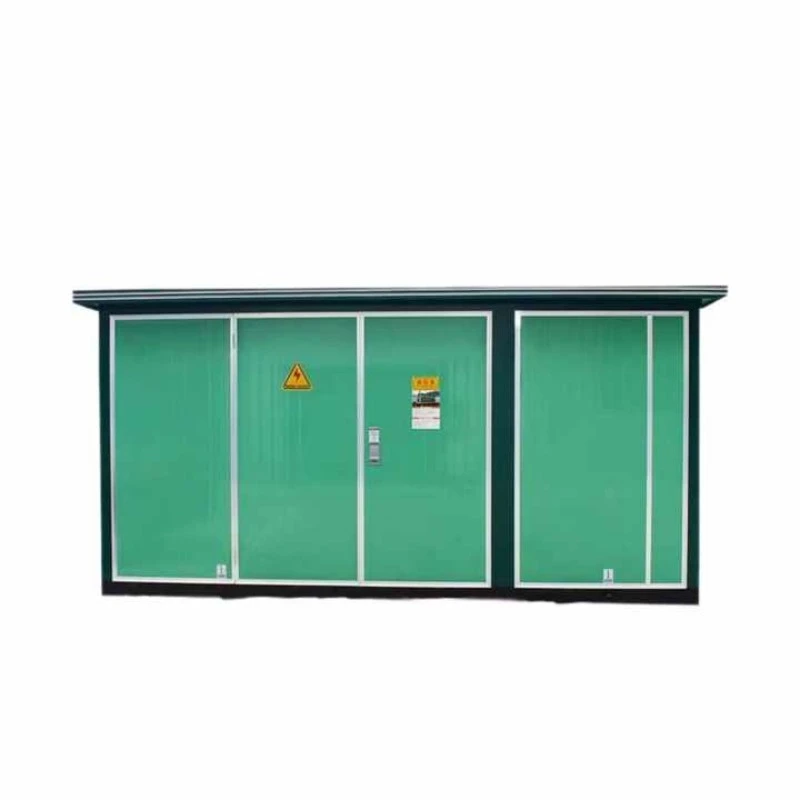

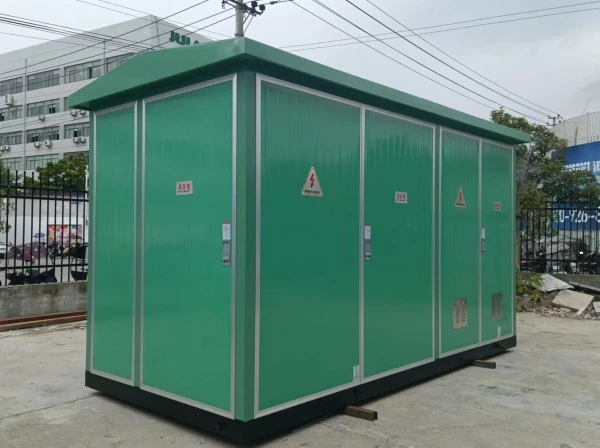

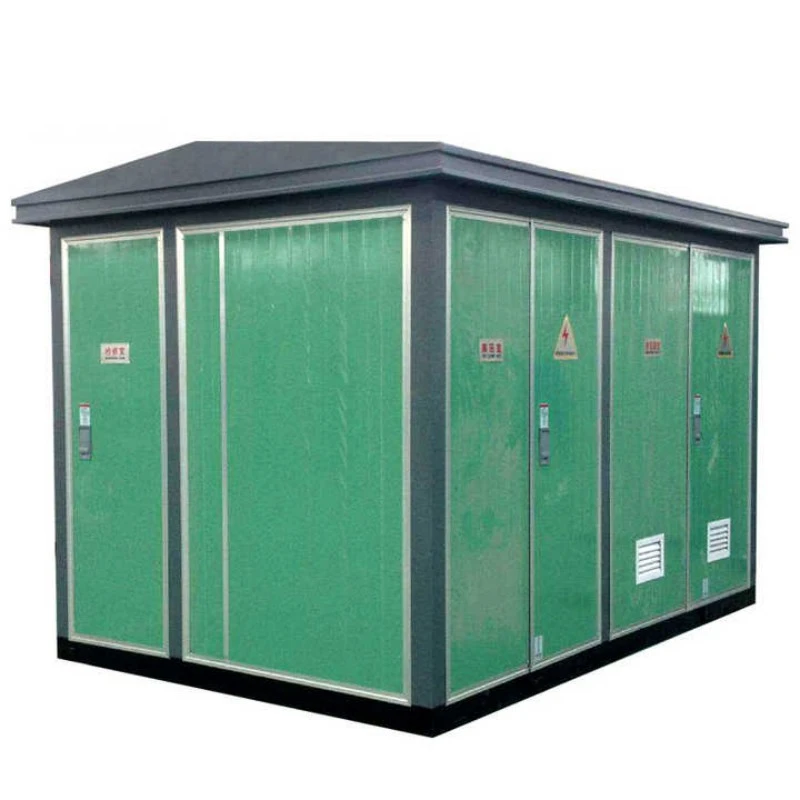

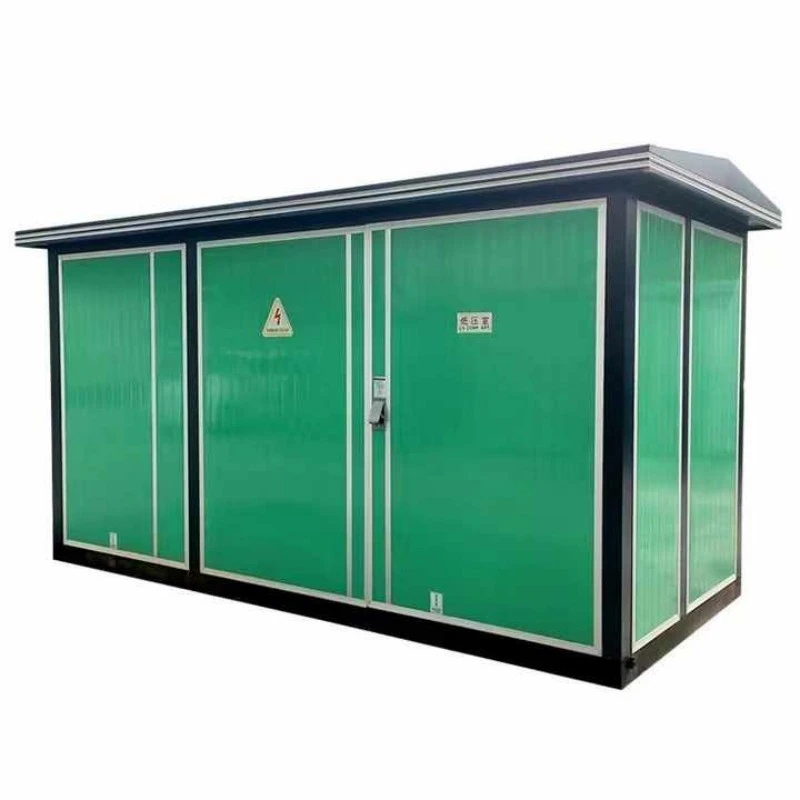

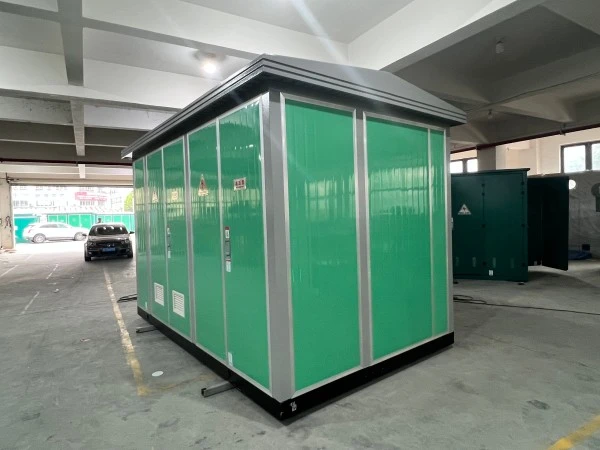

Külək Enerjisi Paketli Avropa Tipi Yarımstansiya

Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiya bir və ya bir neçə külək turbinindən orta gərginlikli elektrik enerjisini toplamaq, onu şəbəkəyə uyğun səviyyələrə endirmək (və ya yuxarı) etmək və həm turbini, həm də kommunal şəbəkəni elektrik xətalarından qorumaq üçün xüsusi olaraq hazırlanmış zavodda yığılmış, yığcam gücə çevirmə qurğusudur.

Ümumi qutu yarımstansiyalarından fərqli olaraq, bu qurğu külək istehsalının unikal tələbləri üçün nəzərdə tutulmuşdur:

● Yüksək vibrasiya tolerantlığı: Gücləndirilmiş daxili şinlər və boşalmaya qarşı aparat.

● Geniş gərginlikli yelləncək yerləşməsi: 400V (turbin terminalı) ilə 35kV (toplama şəbəkəsi) arasında çıxış dalğalanmalarını idarə edir.

● Uzaqdan monitorinq hazırdır: Turbin idarəetmə otaqları üçün inteqrasiya olunmuş SCADA portları.

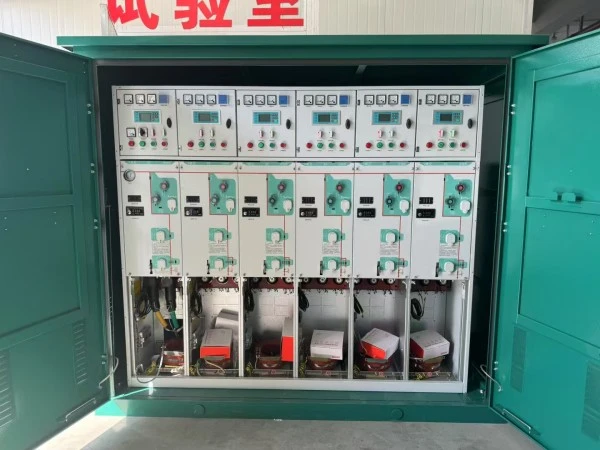

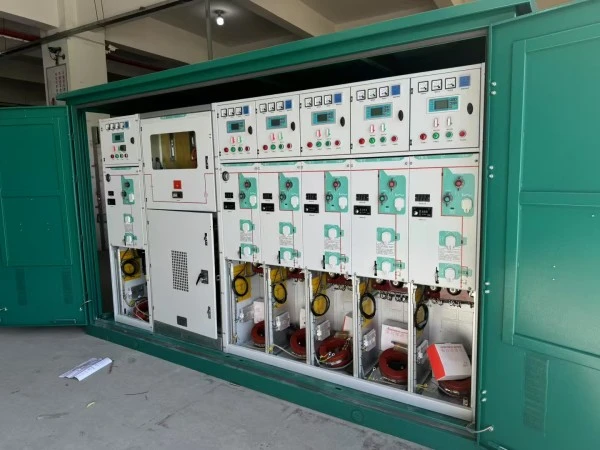

Fiziki olaraq, Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiya klassik Avropa üç bölməli arxitekturasını (YG tərəfi, transformator, LV tərəfi) saxlayır, lakin küləyə xas xüsusiyyətlər əlavə edir: xüsusi interfeys qoruyucu rele, harmonik filtrləmə terminalları və sahil duzunun səpilməsi üçün qiymətləndirilmiş hava şəraitinə davamlı korpus.

Nə edə bilər?

Əsas funksiya: Külək turbin generatoru və orta gərginlikli toplama şəbəkəsi arasında elektrik interfeysi kimi çıxış edir.

Dörd əsas iş:

1. Gərginliyin çevrilməsi:Qurğunun daxilində yerləşən gücləndirici transformatordan istifadə edərək turbinin çıxış gərginliyini (adətən 690V) toplama şəbəkəsi gərginliyinə (10kV–35kV) çevirir.

2. Arızanın izolyasiyası:Şəbəkə parametrləri (gərginlik, tezlik) icazə verilən hədlərdən kənara çıxarsa, hər iki aktivi qoruyaraq turbini avtomatik olaraq ayırır.

3. Enerji keyfiyyətinin kondisioneri:Turbin daxilində dəyişən tezlikli ötürücülər tərəfindən yaranan harmonikləri azaltmaq üçün torpaqlama, gərginlik dayandırıcılar və filtrləmə nöqtələrini təmin edir.

4. Enerjinin ölçülməsi və monitorinqi:Tarifin ölçülməsi və işin uzaqdan izlənilməsi üçün kommunal səviyyəli CT-lər və PT-lər yerləşdirir.

Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiya tam olaraq əvvəlcədən naqilli və sınaqdan keçirildiyinə görə, külək təsərrüfatının tərtibatçıları aylarla yerində elektrik quraşdırmaqdan çəkinirlər. Bir qurğu ya tək böyük turbinə (2MW–6MW) və ya “papatya zəncirinin” konfiqurasiyasında daha kiçik turbinlərin kiçik klasterinə xidmət edir.

Məhsul parametri

Aşağıda Lugao Power-dan külək enerjisi ilə paketlənmiş Avropa tipli yarımstansiyanın standart texniki xüsusiyyətləri verilmişdir. İstək əsasında fərdi reytinqlər mövcuddur.

Məhsulun Xüsusiyyəti və Tətbiqi

1-ci sual: Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiyanı standart Avropa yarımstansiyasından nə ilə fərqləndirir?

A: Üç küləyə xas xüsusiyyət. Birincisi, Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiyanın içərisindəki transformator iki istiqamətli enerji axını və tez-tez gərginlik dəyişmələri üçün nəzərdə tutulmuşdur - turbinlər daim yuxarı və aşağı enir. İkincisi, LV bölməsinə kommunal əlaqə standartlarının (məsələn, IEEE 1547, IEC 61727) tələb etdiyi kimi şəbəkə gərginliyi və ya tezlik sürüşməsi zamanı 100 ms ərzində işə düşən xüsusi şəbəkə interfeysi qoruma relesi daxildir. Üçüncüsü, bütün korpus bütün elektrik kontaktlarında vibrasiya əleyhinə qurğulardan istifadə edir; standart qurğular turbinin yanında altı aydan sonra vintlərin boşaldılmasını görürdü.

2-ci sual: Bu qurğu açıq külək fermalarında yayılmış ildırım vurmalarını necə idarə edir?

A: Hər bir Külək enerjisi ilə təchiz olunmuş Avropa tipli yarımstansiyalar həm HV, həm də LV tərəflərində Tip 1+2 gərginlik qoruyucuları ilə təchiz edilir (boşaltma qabiliyyəti hər dirəyə 25kA). Bundan əlavə, transformator çəni 120 mm² mis kabel üçün ölçülü birbaşa torpaqlama qapağına malikdir. Fabrik testimizdə biz daxili işıqlandırma olmadan 100kA-a qədər 10/350μs ildırım impulslarını simulyasiya edirik.

3-cü sual: Bu yarımstansiya həm quruda, həm də dənizdə külək üçün istifadə edilə bilərmi?

A: Quruda - mütləq. Dəniz üçün biz “Dəniz Paketi” adlı təkmilləşdirilmiş versiyanı təklif edirik. Standart Külək Enerjisi Paketli Avropa tipli yarımstansiya quruda sahil zonaları üçün uyğun olan IP54 reytinqinə malikdir. Dənizdə (turbin platformasında və ya gödəkçə təməlində) biz IP66 səviyyəsinə yüksəldirik, C5-M dəniz dərəcəli örtükdən istifadə edirik (qalınlığı 400μm-dən çox) və bütün standart polad boltlar 316L paslanmayan poladla əvəz olunur. Ətraf mühitin mühafizəsi qaydalarına uyğun olaraq transformator yağı təbii efirlə (bioloji parçalana bilən) əvəz olunur.

4-cü sual: Bu vahid üçün ən ümumi tətbiq ssenariləri hansılardır?

A: Dörd əsas tətbiq:

İstehsal təfərrüatları

Lugao Power daha yaxşı külək enerjisi ilə paketlənmiş Avropa tipli yarımstansiyanı necə qurur

Təfərrüat 1: Vibrasiyaya qarşı Mühəndislik

Külək təsərrüfatlarında əksər yarımstansiyalarda baş verən nasazlıqlar, daimi turbin salınımından (0,5-2 Hz) yaranan gevşemiş əlaqələrdən qaynaqlanır. Bizim həllimiz: hər bir şin bağlantısı bolt başlığı altında Belleville disk yaylarından istifadə edir və hətta komponentlər titrəyərkən sıxma qüvvəsini saxlayır. Terminal blokları qəfəsli sıxac tiplidir (vint sıxac deyil). Daxili kabel bağları paslanmayan poladdan bağlama qayışları ilə əvəz olunur. Nəticə: 5000 saat simulyasiya edilmiş vibrasiyadan (2g, 5–200Hz tarama) sonra fırlanma momentinin saxlanması ilkin dəyərin >90%-i olaraq qalır.

Təfərrüat 2: Külək Dövrü üçün Transformator Dizaynı

Standart paylayıcı transformatorlar sabit yükləri görür. Külək transformatorları 10 saniyədən az müddətdə 0%-dən 110%-ə qədər sürətli yelləncəkləri görür. BizimKülək enerjisi Qablaşdırılmış Avropa tipli yarımstansiya4,5 MPa (sənaye standartı 2,5 MPa ilə müqayisədə) eksenel sıxma təzyiqi olan yüksək qısaqapanmaya davamlı nüvədən istifadə edir. Sargılar, balanssız yüklər zamanı dövriyyədə olan cərəyan itkilərini aradan qaldıran, çoxlu paralel tellərdən daha çox, davamlı olaraq köçürülən keçiricilərdir (CTC). Biz həmçinin birbaşa LV sarımına daxil edilmiş fiber optik temperatur sensorlarını əlavə edirik - təkcə üst yağ termometrləri deyil - turbin nəzarətçisinə real vaxt rejimində qaynar nöqtə məlumatı verir.

Təfərrüat 3: Boyadan başqa korroziyadan qorunma

Külək stansiyaları C3 (daxili) və C5-M (dəniz) siniflərində yerləşir. Standart toz örtük kəsilmiş kənarlarda uğursuz olur. Prosesimiz:

1. Kenarların möhürlənməsi: Lazerlə kəsilmiş hər bir kənar rəngləmədən əvvəl bir epoksi kənar möhürləyici muncuq alır.

2. Sinklə zəngin astar: 80μm 95% sink tozlu epoksi astar (qurbanlıq qoruma).

3. Ara qat: 100μm yüksək quruluşlu epoksi.

4. Son qat: 80μm poliuretan (RAL 7035 açıq boz və ya xüsusi).

Ümumi DFT (quru film qalınlığı) = minimum 260μm. Duz spreyi sürünmədən 1500 saat sınaqdan keçirilmişdir (ASTM B117).

Bizim üstünlüyümüz rəqiblərə qarşı

Nə üçün külək elektrik yarımstansiyaları üçün Lugao gücünü seçməlisiniz?

10+ İllik Elektrik Avadanlıqları İstehsalı

Xüsusi Transformator və OG Kommutator Mühəndisliyi Komandası

1MVA-dan 8MVA-a qədər Külək Elektrik Yarımstansiyası Həlləri

Göndərmədən əvvəl zavod sınaqları

Quruda və Sahil Külək Layihələri üçün Xüsusi Dizaynlar

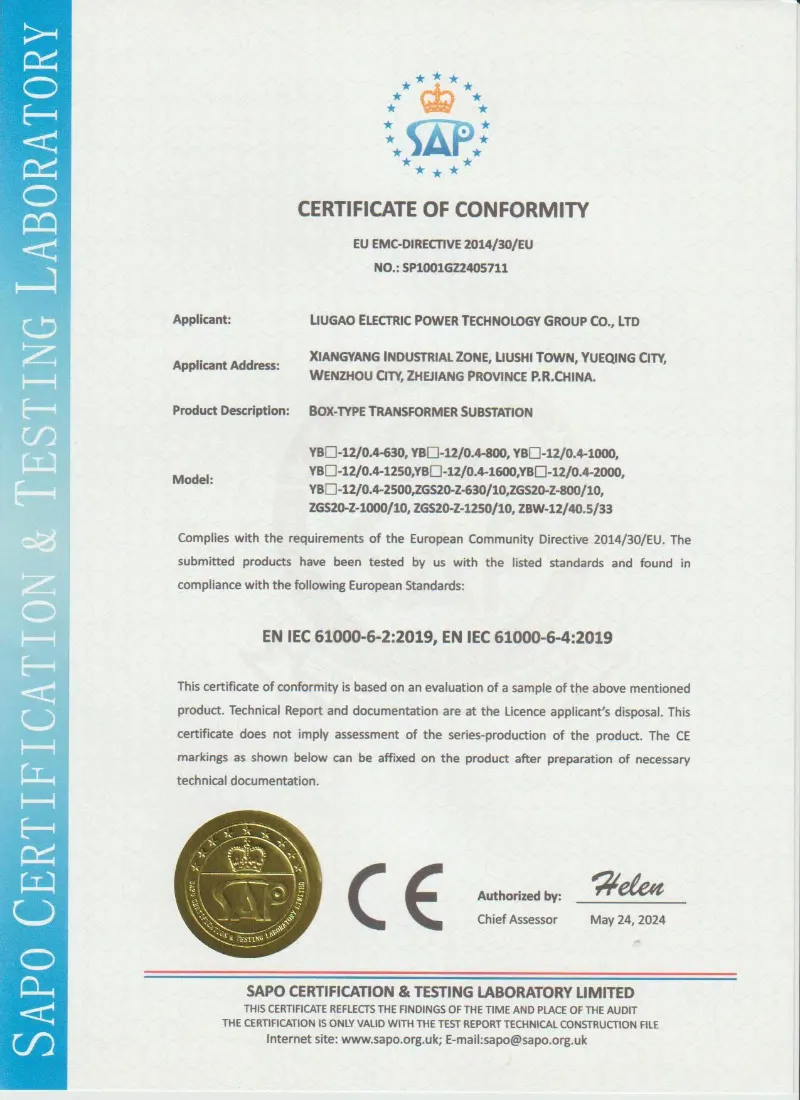

IEC-yə uyğun istehsal və sınaq
