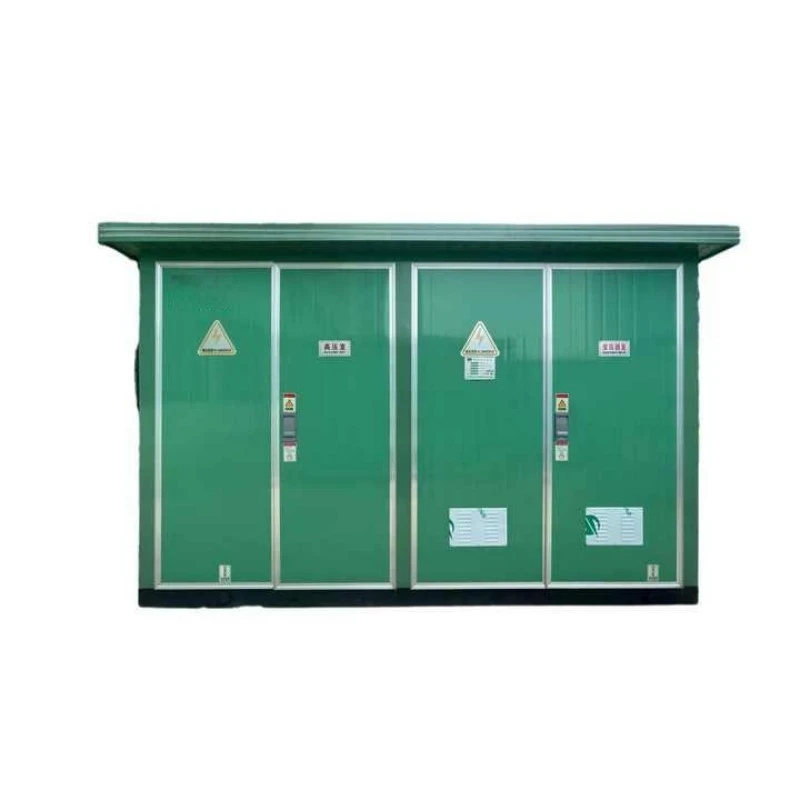

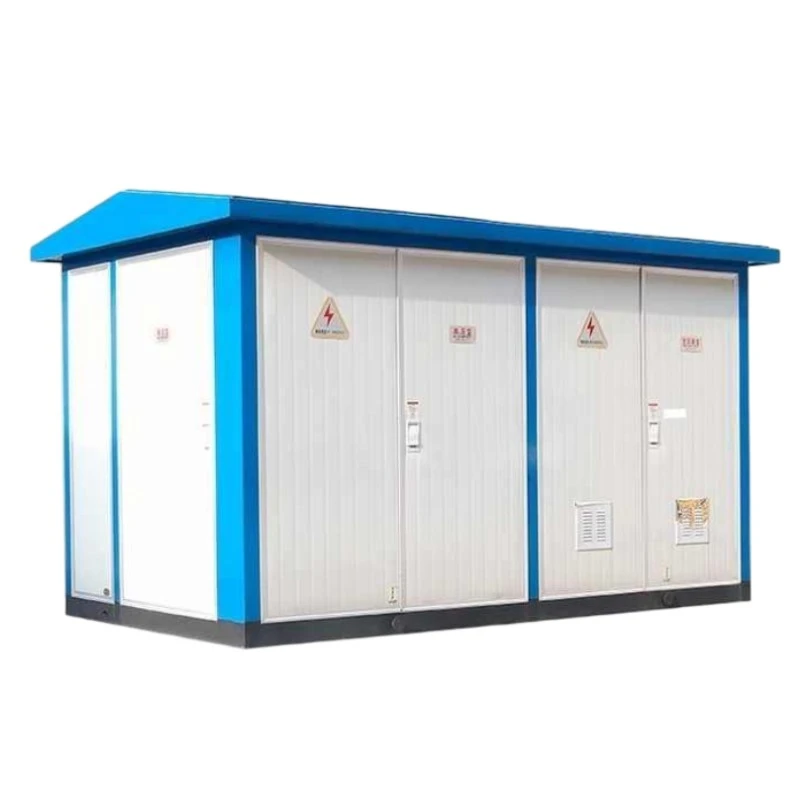

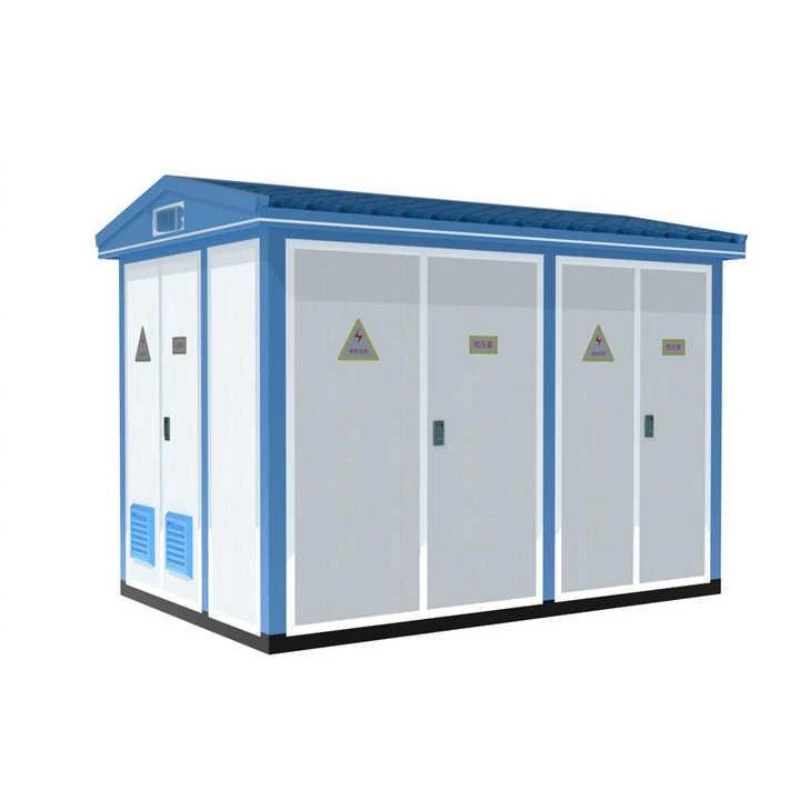

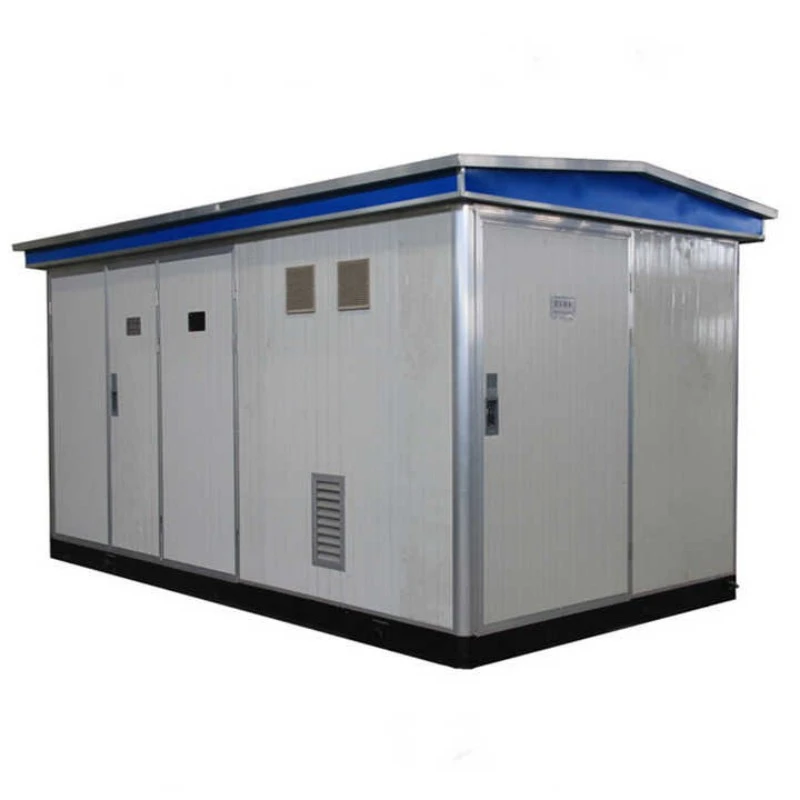

Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyası

Əvvəlcədən quraşdırılmış Avropa tipli Smart transformator yarımstansiyası zavodda yığılmış, kompakt enerji paylayıcı qurğudur.orta gərginlikli keçid qurğusu, aşağı gərginlikli paylayıcı panel və yağa batırılmış və ya quru tipli transformator tək qapalı korpusa çevrilir. Ənənəvi inşaat yarımstansiyalarından fərqli olaraq, bu Avropa tipli qurğu əvvəlcədən hazırlanır, sınaqdan keçirilir və quraşdırılmağa hazır sistem kimi çatdırılır.

Nə edir?

O, yaşayış icmalarına, ticarət binalarına, fabriklərə və bərpa olunan enerji stansiyalarına təhlükəsiz paylanması üçün orta gərginlikli elektrik enerjisini (adətən 6kV–35kV) aşağı gərginlikli səviyyələrə (400V–690V) endirir. Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyası həmçinin yükün, temperaturun və enerji keyfiyyətinin ağıllı monitorinqini dəstəkləyir, nasazlığın uzaqdan diaqnostikasını və avtomatik siqnalizasiya funksiyalarını təmin edir. Bu, onu smart şəbəkələr və nəzarətsiz yarımstansiyalar üçün ideal seçim edir.

Məhsul Üstünlükləri

1. Ağıllı Monitorinq və Uzaqdan İdarəetmə

Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyası gərginlik, cərəyan, güc faktoru və yağ temperaturu haqqında real vaxt məlumatlarını toplayan isteğe bağlı intellektual terminal bloku (ITU) ilə gəlir. Məlumatlar 4G, Ethernet və ya fiber optik vasitəsilə mərkəzi idarəetmə otağına ötürülə bilər, bu da yerində yoxlama xərclərini azaldır.

2. Yığcam Ayaq İzi və Sürətli Yerləşdirmə

Zavodda əvvəlcədən yığıldığı üçün əvvəlcədən quraşdırılmış Avropa tipli Smart transformator yarımstansiyası yerində yalnız sadə bünövrə tələb edir. Quraşdırma həftələr əvəzinə 1-2 gün çəkir, tikinti işlərində və torpağın işğalında 60%-ə qədər qənaət edir.

3. Sərt Şərtlərdə Yüksək Etibarlılıq

Korpus və içərisindəki yağa batırılmış və ya epoksi-qatran transformatorları üçün IP54 (və ya daha yüksək) qoruma dərəcəsi ilə bu yarımstansiya toz, yağış, duz dumanı və -25°C-dən +40°C-dək olan ekstremal temperaturlara davamlıdır, səhralarda, sahil ərazilərində və ya yüksək dağlıq ərazilərdə fasiləsiz işləməyi təmin edir.

4. Enerji Effektivliyi və Aşağı İtki

S11 və ya S13 seriyalı az itkili transformatorlarla təchiz edilmiş, əvvəlcədən quraşdırılmış Smart Avropa tipli transformator yarımstansiyası 20 illik istismar müddəti ərzində elektrik enerjisi ödənişlərini və karbon emissiyalarını birbaşa aşağı salmaqla, adi qurğularla müqayisədə yüksüz itkiləri 30%-ə qədər azaldır.

5. Tamamilə özelleştirilebilir

Biz çevik konfiqurasiyalar təklif edirik: mis və ya alüminium sarımlar, yük altında kran dəyişdiriciləri, avtomatik güc faktorunun korreksiyası (APFC) və gərginlik dayandırıcılar. İstər villa sahəsi üçün 200kVA, istərsə də sənaye parkı üçün 2500kVA bloka ehtiyacınız olsun, biz həlli uyğunlaşdıra bilərik.

Məhsul Xüsusiyyəti

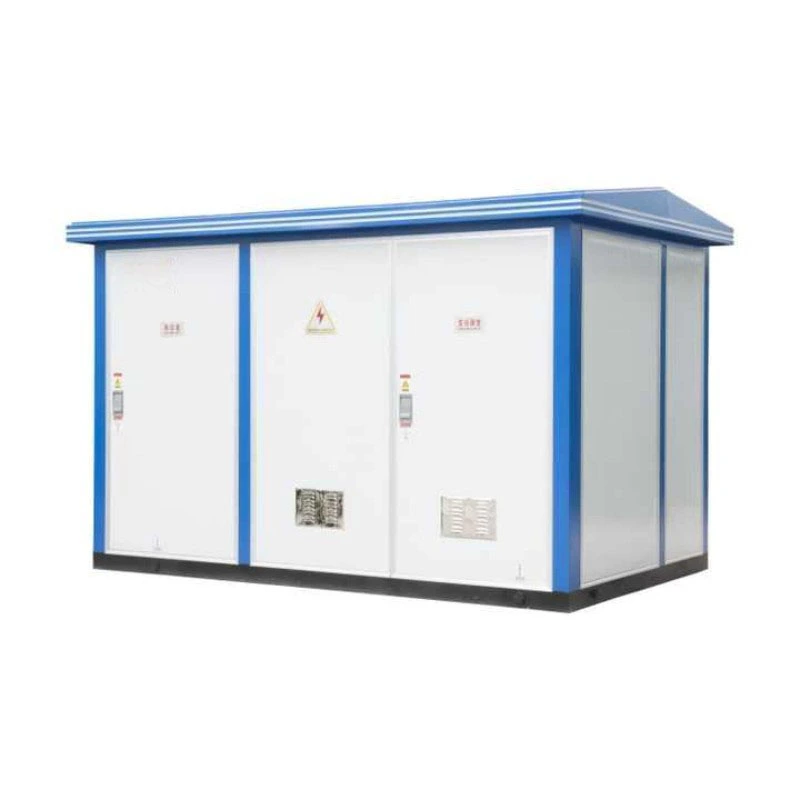

Tamamilə qapalı və hava şəraitinə davamlı korpus --- Sinklənmiş poladdan və ya alüminium ərintisindən hazırlanmış, korroziyaya qarşı boya ilə örtülmüş, açıq havada quraşdırma üçün uyğundur.

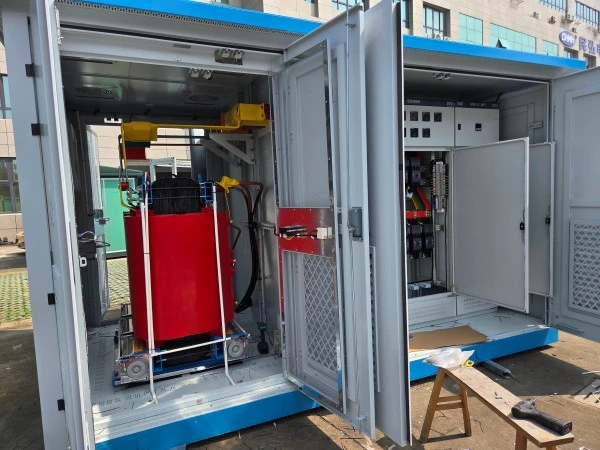

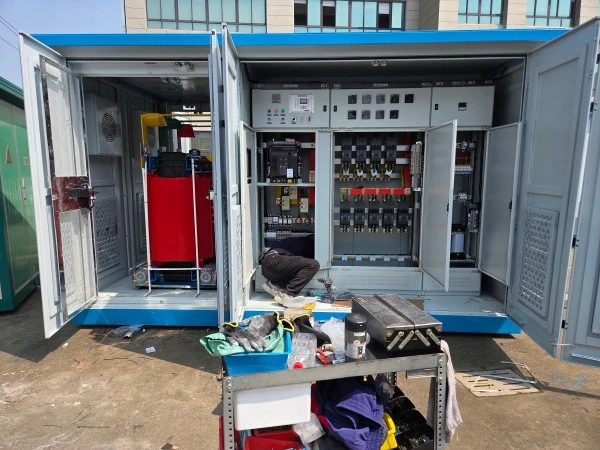

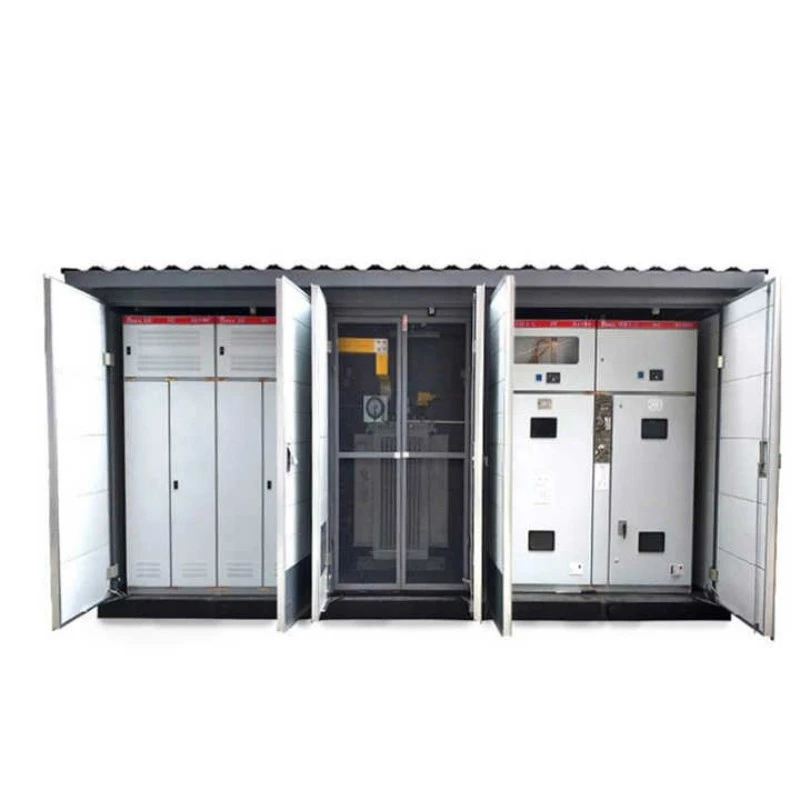

Modul Daxili Plan --- Operatorun təhlükəsizliyini təmin etmək üçün mexaniki bloklamalarla HV keçid qurğuları, transformator və LV paylanması üçün ayrıca bölmələr.

Ağıllı Soyutma Sistemi --- Quru tipli transformatorlar üçün temperaturla idarə olunan ventilyatorlar və ya yağa batırılmış qurğular üçün büzməli radiator panelləri, temperatur təyin edilmiş həddi keçdikdə avtomatik işə salınır.

Qövs Flaşı və Aşırı Yükdən Mühafizə --- IEC 62271-202 standartlarına cavab vermək üçün SF6 və ya vakuum açarları, qoruyucu açarlar və dalğalanmadan qorunma cihazları (SPD) ilə təchiz edilmişdir.

İstifadəçi dostu interfeys --- Yerli toxunma ekranı (isteğe bağlı) real vaxt məlumatları və nasazlıq qeydlərini göstərir, eyni zamanda texniki işçilər üçün smartfon proqramı vasitəsilə uzaqdan giriş mümkündür.

Aşağı səs-küylü əməliyyat --- Yaşayış tətbiqləri üçün səs səviyyəsi ≤55dB(A), vibrasiya sönümləyici qurğular və akustik izolyasiya panelləri ilə əldə edilir.

Anti-Oğurluq və Təhlükəsizlik Dizaynı---Ağır yüklü kilidlər, qapı sensorları və isteğe bağlı CCTV inteqrasiyası Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyasını uzaq, baxımsız saytlar üçün uyğun edir.

Məhsul tətbiqi

Əvvəlcədən quraşdırılmış Avropa tipli Smart transformator yarımstansiyası aşağıdakılarda geniş istifadə olunur:

Şəhər Elektrik Paylanması

Məkanın məhdud olduğu və yanğın təhlükəsizliyinin vacib olduğu yaşayış kompleksləri, ticarət mərkəzləri, otellər və xəstəxanalar.

Yeraltı dayanacaqlar və ya dam örtüyü qurğuları onun yığcam, yağ saxlayan dizaynından faydalanır.

Bərpa Olunan Enerji Layihələri

Günəş fermaları və qurudakı külək parkları sürətli yerləşdirmə və hava müqavimətini tələb edir. Bu yarımstansiya PV çeviriciləri və külək turbin çeviriciləri ilə problemsiz şəkildə inteqrasiya edir.

İnfrastruktur və İctimai Obyektlər

Hava limanları, metro stansiyaları, tunellər və körpülər fasiləsiz işıqlandırma və ventilyasiya təmin etmək üçün onun yüksək etibarlılığına və uzaqdan monitorinqinə əsaslanır.

Sənaye və Mədən Sahələri

Fabriklər, kimya zavodları və mədənlər şəbəkə nasazlıqlarını təcrid etmək və həssas mexanizmləri qorumaq üçün əvvəlcədən quraşdırılmış Smart Avropa tipli transformator yarımstansiyasından istifadə edir.

Müvəqqəti və Fövqəladə Enerji

Tikinti sahələri, fəlakətlərə qarşı yardım zonaları və açıq hava tədbirləri onun “plug-and-play” təbiətindən və asan yerdəyişmə qabiliyyətindən faydalanır.

İstehsal təfərrüatları

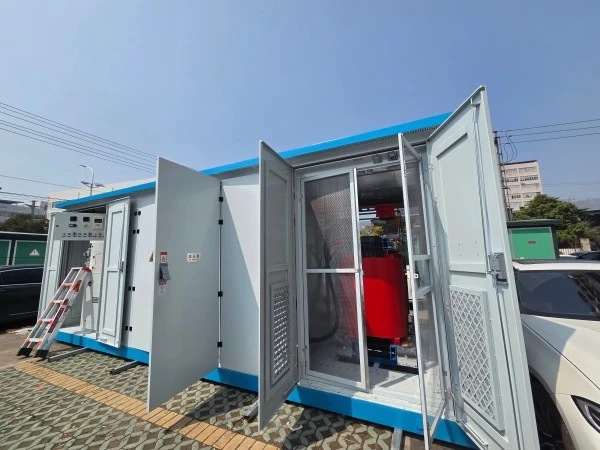

Mənzil və Mexanik Dizayn

Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyasının xarici korpusu lazerlə kəsilmiş, əyilmiş və qaynaqlanmış polad lövhələrdən istifadə etməklə istehsal olunur. Qaynaqdan sonra, bütün korpus miqyasını çıxarmaq üçün atəşə məruz qalır, ardınca minimum qalınlığı 80 µm olan elektrostatik toz örtüyü aparılır. Bu, sahil və ya sənaye mühitləri üçün C5-M korroziya müqavimətini (ISO 12944) təmin edir.

Qapılar poliuretan contalar, sıxılma kilidləri və çıxarıla bilən menteşələrlə təchiz edilmişdir. Yamaclı dam suyun yığılmasının qarşısını alır və əsas kanallara asan daşınma üçün forklift cibləri və qaldırıcı qapaqlar daxildir.

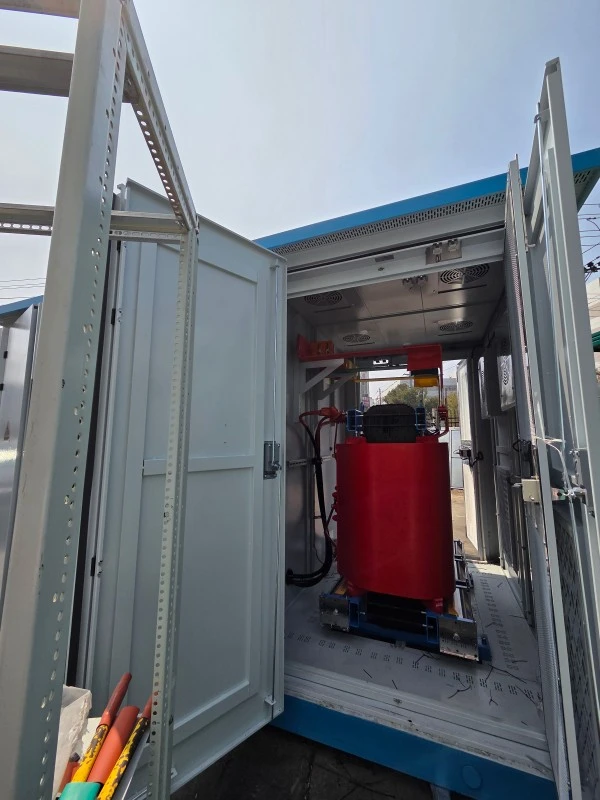

Transformatorun nüvəsi və sarğıları

Yüksüz cərəyanı azaltmaq üçün yüksək keçiriciliyə malik soyuq haddelenmiş taxıl yönümlü silikon poladdan (0,23 mm və ya 0,27 mm) pilləli birləşmələrlə istifadə edirik. Sargılar oksigensiz mis və ya alüminium folqadan (aşağı gərginlik üçün) və yuvarlaq mis teldən (yüksək gərginlik üçün) hazırlanır. Quru tipli versiyalar üçün sinif H epoksi qatranı boşluqları aradan qaldırmaq və qismən boşalma <10pC əldə etmək üçün vakuumla tökülür. Yağa batırılmış versiyalar üçün, neft genişlənməsini udmaq üçün mineral yağdan və ya büzməli çəni olan təbii efir mayesindən istifadə edirik.

Kommutator və şinlər

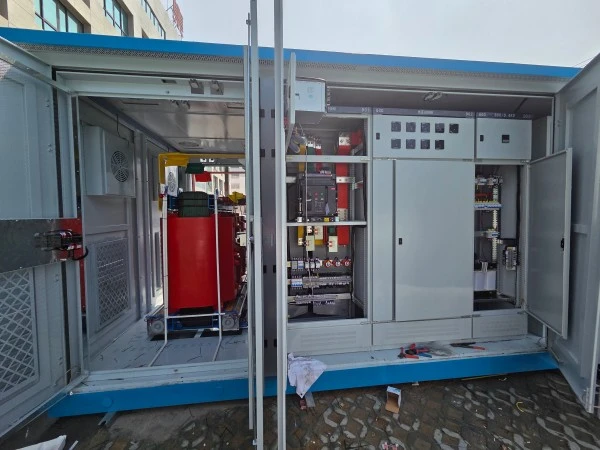

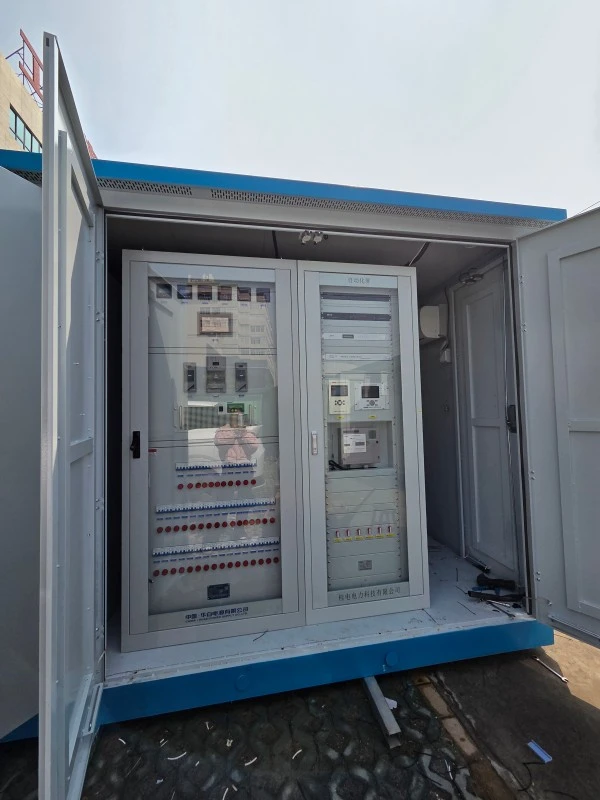

Smart əvvəlcədən quraşdırılmış Avropa tipli transformator yarımstansiyasının daxilində, HV bölməsində görünən qırılma kontaktları olan yük kəsici açar və ya dövrə açarı (SF6 və ya vakuum növü) yerləşir. LV bölməsinə əsas qəliblənmiş qutu elektrik açarı (MCCB), qidalandırıcı açarlar və 4000A-a qədər qiymətləndirilən şin sistemi daxildir. Bütün şinlər istilik-büzücü izolyasiya ilə qalay örtüklü misdir.

Ağıllı Monitorinq Sistemi (İstəyə görə)

Biz 31-ci sıraya qədər üç fazalı gərginlikləri, cərəyanları, aktiv/reaktiv gücü və harmonikləri ölçən ağıllı RTU (uzaq terminal bloku) inteqrasiya edirik. Məlumatlar hər 5 dəqiqədən bir qeyd olunur və 90 gün saxlanılır. Həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq temperatur və qapıların açılması üçün siqnallar SMS və ya e-poçt vasitəsilə göndərilir.

Keyfiyyət Testi

Əvvəlcədən quraşdırılmış hər bir Smart Avropa tipli transformator yarımstansiyası 100% zavod sınaqlarından keçir:

1. Dielektrik müqavimət testi (1 dəqiqə üçün 2,5 kV)

2. Dinamik qısaqapanma testi (imitasiya edilmiş)

3. IP54 suya giriş testi

4. Temperatur artımı testi (tam yükdə 8 saat)

5. Qismən boşalmanın ölçülməsi (quru tip üçün ≤10pC)

6. IEC 62271-202, GB/T 17467 və EN 61330 standartlarına uyğun gələn sınaq hesabatları hər göndərmə ilə verilir.
