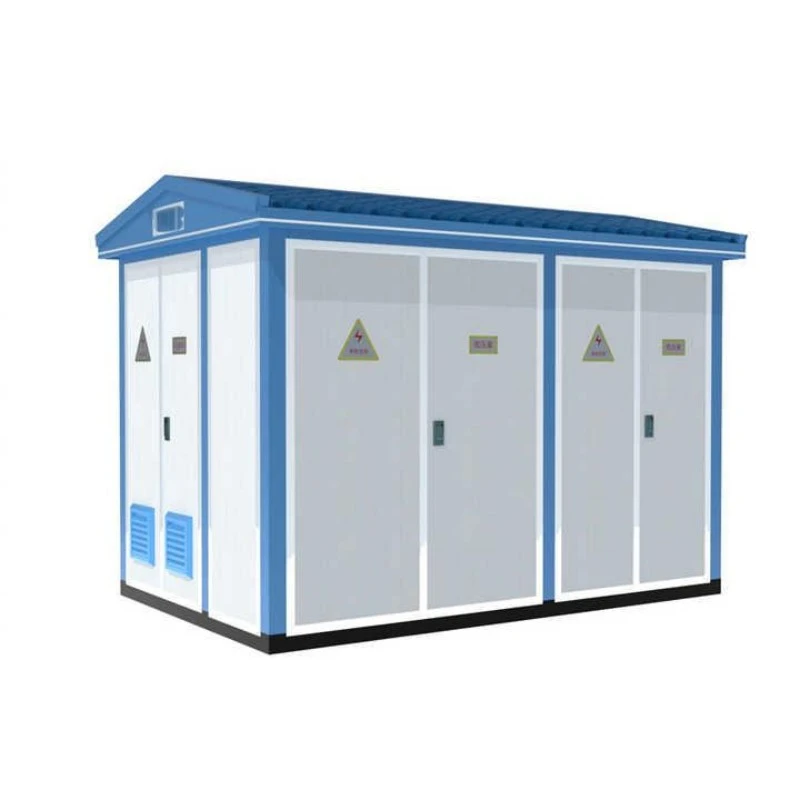

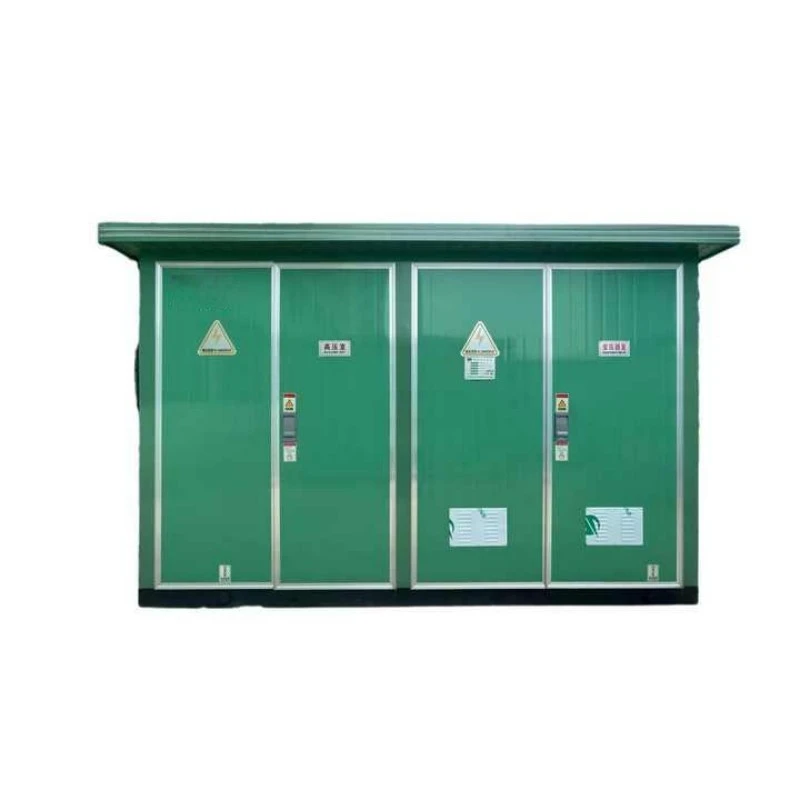

Prefabrik kompakt Avropa tipli yarımstansiya

Prefabrik Yığcam Avropa tipli yarımstansiya orta gərginlikli elektrik enerjisini aşağı gərginlikli yüklərə qəbul etmək, çevirmək və paylamaq üçün nəzərdə tutulmuş fabrikdə yığılmış, üç kameralı qapalı enerji paylayıcı qurğudur. Həftələrlə yerində tikinti tələb edən ənənəvi betondan tikilmiş yarımstansiyalardan fərqli olaraq, bu qurğu qoşulmağa hazırdır.

bu nədir?

Prefabrik yığcam Avropa tipli yarımstansiya (həmçinin aAvropa qutusu yarımstansiyası) üç fərqli, ayrılmış bölmədən ibarətdir:

1. Yüksək gərginlikli (HV) bölmə: Evlərin keçid qurğuları, qoruyucu relelər və ölçmə cihazları.

2. Transformator bölməsi: Yağlı və ya quru tipli transformatordan ibarətdir.

3. Aşağı gərginlikli (LV) bölmə: Tərkibində paylayıcı panellər, elektrik açarları və çıxış qidalandırıcıları var.

Bu üç kamera tək, havaya davamlı polad və ya kompozit korpus daxilində "I" və ya "II" formasında yerləşdirilmişdir. Arızanın yayılmasının qarşısını almaq üçün hər bir bölmə fiziki olaraq metal arakəsmələrlə ayrılmışdır.

Nə edə bilər?

Bu avadanlıq üç əsas funksiyanı yerinə yetirir:

1. Gərginliyin addım-addım çevrilməsi: Daxil olan orta gərginliyi (6kV, 10kV, 20kV, 35kV) istifadə edilə bilən aşağı gərginliyə (400V, 230V) çevirir.

2. Mühafizə və təcrid: Sigortalar və ya elektrik açarları vasitəsilə nasaz dövrələri avtomatik təcrid edir, aşağı axın aktivlərini qoruyur.

3. Yükün idarə edilməsi: Seçmə keçid, ölçmə və monitorinqi təmin edərək çoxlu çıxış dövrələrinə enerji paylayır.

Prefabrik Yığcam Avropa tipli yarımstansiya əvvəlcədən naqil çəkildiyi və fabrikdə sınaqdan keçirildiyi üçün o, məhəllədaxili mürəkkəb naqil xətalarını aradan qaldırır. Yaşayış bloklarında, fabriklərdə, günəş fermalarında və elektrik enerjisi doldurma stansiyalarında son enerji paylanması üçün sinir mərkəzi kimi xidmət edir.

Məhsul Üstünlükləri

Lugao Power-dan Prefabrik Yığcam Avropa tipli yarımstansiyanı seçdiyiniz zaman adi yarımstansiyalar və Amerika tipli alternativlər üzərində beş fərqli rəqabət üstünlüyü əldə edirsiniz.

Üstünlük 1: Üstün Personal Təhlükəsizliyi

Üç bölməli "hissələrə bölünmüş" dizayn istənilən orijinal Prefabrik Yığcam Avropa tipli yarımstansiyaların əlamətidir. Hər bir bölmə mexaniki və elektrik kilidləri ilə tam şəkildə bağlanmışdır. Məsələn, əsas açar söndürüldükdə LV qapısı aça bilməz; torpaqlama açarı QAPALI olmadıqda HV qapısı aça bilməz. Bu ardıcıl təhlükəsizlik məntiqi canlı cəbhədə ifşanın qarşısını alır, operatorlar üçün qövs parıltısı risklərini kəskin şəkildə azaldır. Amerika tipli yarımstansiyalar, əksinə, qoruyucuların dəyişdirilməsi zamanı tez-tez canlı hissələrə məruz qalırlar.

Üstünlük 2: Fasiləsiz Enerji Təchizatı İmkanı

Sigortanın dəyişdirilməsi bütün transformatorun enerjisizləşdirilməsini tələb edən Amerika tipli qurğulardan fərqli olaraq, bizim Prefabrik Yığcam Avropa tipli yarımstansiyamız müstəqil texniki xidmətə imkan verir. HV tərəfi canlı olaraq qaldığı müddətdə sayğac oxumaq üçün LV bölməsini aça bilərsiniz. Daha təkmil versiyalar, hətta yuxarı axın xətaları zamanı da aşağı axınındakı müştərilərin enerjisini saxlayan "iki giriş, iki çıxış" konfiqurasiyasına imkan verən, döngə dəyişdirən RMU (Ring Main Unit) yerləşdirə bilər. Bu, onu xəstəxanalar və məlumat mərkəzləri üçün əvəzolunmaz edir.

Üstünlük 3: Mükəmməl Termal İdarəetmə

Hər bir transformator bölməsində məcburi ventilyasiya (avtomatik termostatik idarə olunan ventilyatorlar) və təbii konveksiya panjurları var. Fiziki ayırma o deməkdir ki, transformator tərəfindən yaranan istilik HV bölməsindəki həssas elektron relelərə təsir etmir. Testlərimiz göstərir ki, yay pik yükləri zamanı daxili temperatur seqmentləşdirilməmiş dizaynlardan 15-20°C aşağı qalır və izolyasiyanın ömrünü birbaşa artırır.

Üstünlük 4: Ekstremal Ətraf Mühitə Uyğunluq

Minimum IP54 standartına uyğun olaraq (toz keçirməz və su axınına qarşı qorunur) qurulmuş korpus duz spreyinə, qum fırtınalarına və güclü yağışa davamlıdır. 40 mm hava boşluğu və anti-kondensasiya qızdırıcıları daxili nəmin qarşısını alır. İşləmə diapazonu: -40°C ilə +55°C. Bu möhkəmlik ona görədir ki, Prefabrik Yığcam Avropa tipli yarımstansiya sahil külək stansiyaları və səhra günəş layihələri üçün standart seçimdir.

Üstünlük 5: Aşağı Ümumi Mülkiyyət Dəyəri (TCO)

İlkin alış qiyməti müqayisə edilən Amerika tipli vahiddən 15-20% yüksək ola bilər, lakin 20 ildən artıq TCO 30% aşağıdır. Niyə? Avropa tipli qurğular dəyişdirilə bilən, modul komponentlərə malikdir (yalnız nasaz qoruyucu dəyişdirirsiniz, bütün shinanı deyil). Neft saxlama qabları yerin çirklənməsinin qarşısını alır. Minimum tikinti işləri (yalnız düz beton yastiqciq) beton otağın tikintisi ilə müqayisədə quraşdırma əməyinin vahidi üçün $5,000-10,000 qənaət edir.

Məhsul Xüsusiyyətləri

Aşağıda Prefabrik Yığcam Avropa tipli yarımstansiyamızın xüsusi mühəndislik xüsusiyyətləri verilmişdir:

İstehsal təfərrüatları

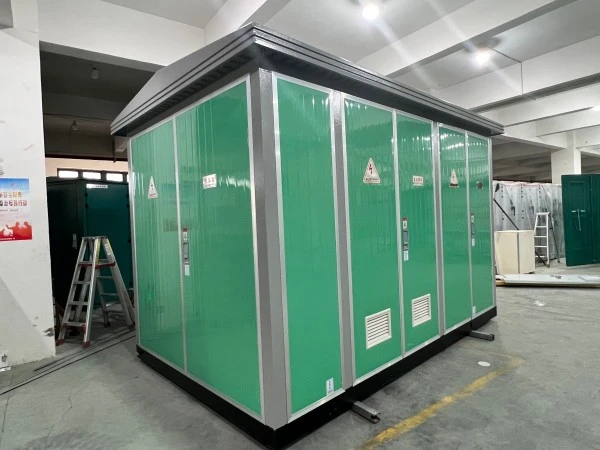

Lugao Power, ISO 9001 sertifikatlı 25.000 m²-lik fabrikimizdə hər Prefabrik Kompakt Avropa tipli yarımstansiyaları istehsal edir. Aşağıda keyfiyyətimizi fərqləndirən əsas istehsal detalları verilmişdir.

Material seçimi

Polad: İdxal edilmiş DX51D+Z275 sinklənmiş polad, kəsilmiş və CNC qüllə zımbası üzərində əyilmiş (tolerantlıq ±0,2 mm).

GRP (Şüşə Güclü Polyester): Sahil sifarişləri üçün təklif olunur - sıfır korroziya, lakin daha yüksək qiymət. Yanğın gecikdirici sinif VO (UL94).

Transformator nüvəsi: Amorf metal və ya CRGO silikon polad (M5 dərəcəli, 0,23 mm qalınlıq). Standart poladla müqayisədə yüksüz itki 70% azalıb.

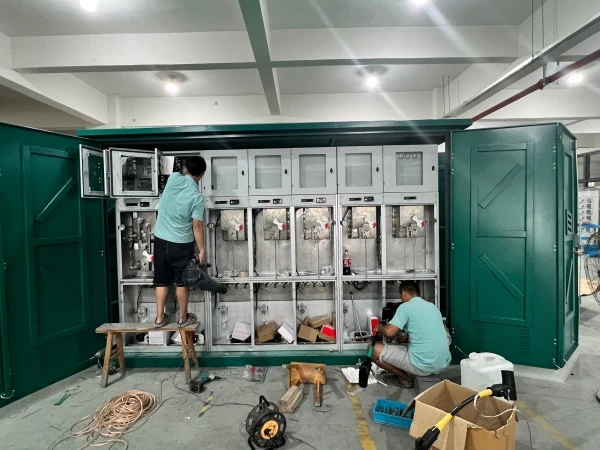

Montaj Prosesi

Bölmə istehsalı: HV, Transformator və LV bölmələri üçün ayrıca qaynaq qurğuları. Hər bölmə sabun məhlulu ilə (yağ tutma üçün) sızma testindən keçir.

Rəngləmə: İlkin müalicə (yağdan təmizləmə, fosfatlaşdırma) → Epoksi astar (80μm) → Polyester üst qat (70μm). Duz püskürtmə testi: 720 saat sürünmədən.

Daxili naqillər: Halojensiz, 90°C dərəcəyə malik mis kabellər, altıbucaqlı kalıplarla bükülmüş (çıxarma testi >200N). Bütün terminallar istilik-büzücü markerlərlə etiketlənmişdir.

Transformatorun quraşdırılması: Yağla doldurulmuş transformatorlar vakuumla qurudulur (qalıq nəm <0,5%). Quru tipli transformatorlar vakuum təzyiqi (VPI) altında iki dəfə emprenye edilir.

Keyfiyyətə Nəzarət Yoxlamaları

1. Dielektrik sınaq: HV tərəfi üçün 28kV/1dəq; LV tərəfi üçün 3kV/1dəq.

2. İstilik axını: 8 saat ərzində 40°C mühitdə tam yük; temperatur artımı 12 PT100 sensoru tərəfindən izlənilir.

3. IP sınağı: 8 saat ərzində toz kamerası, sonra su axını sınağı (100 litr/dəq-də 12,5 mm burun).

4. Funksional bloklama testi: hər keçiddə 50 açma-bağlama dövrü.

Fərdiləşdirmə Seçimləri

1. Rəng: RAL 7035 (açıq boz) standart; İstənilən RAL kodu (+15 gün müddətində).

2. Kabel girişi: Aşağıdan (plinth vasitəsilə) və ya yandan (vəz lövhələri).

3. Ağıllı xüsusiyyətlər: 4G/WiFi vasitəsilə IoT-ə imkan verən uzaqdan monitorinq (cari, gərginlik, temp, qapı vəziyyəti).

Qablaşdırma, Çatdırılma, Zəmanət

Qablaşdırma və Göndərmə

Hər bir Prefabrik Yığcam Avropa tipli yarımstansiya dörd quraşdırılmış qaldırıcı qapağın köməyi ilə qaldırılır (2x ümumi çəki ilə sınaqdan keçirilmişdir). Qablaşdırma proseduru:

● İnteryer: Transit rütubəti udmaq üçün hər bölmənin içərisinə yerləşdirilən silisium gel quruducu paketləri (2 kq).

● Kabel girişləri: Plastik qapaqlar və özünü vulkanlaşdıran lentlə möhürlənmişdir.

● Xarici: VCI (Buxar Korroziya İnhibitoru) filmi ilə streçlə bükülmüş, daha sonra ağır suya davamlı brezentlə örtülmüşdür.

● Qapaq: polad daşıma skidinə (forklift cibləri üçün 1200 mm hündürlük) bərkidilmişdir. Künc qoruyucuları və bağlama bantları.

Quraşdırma müddəti: standart 630kVA blok üçün 25 iş günü; Xüsusi sifarişlər üçün 35 gün (ağıllı ölçmə daxil olmaqla).

Zəmanət və Satış Sonrası

Zəmanət müddəti: istismara verildiyi tarixdən 12 ay və ya göndərildikdən sonra 14 ay (hansı birinci gəlir).

Əhatə: Materiallarda və ya işlənmədə olan bütün istehsal qüsurları. İldırım, daşqın, ad lövhəsindən artıq yüklənmə və ya icazəsiz dəyişikliklər nəticəsində yaranan zərərləri əhatə etmir.
