Meksika Fotovoltaik Elektrik Stansiyası üçün açıq qutu tipli yarımstansiya həlli

Saytda foto təsviri:

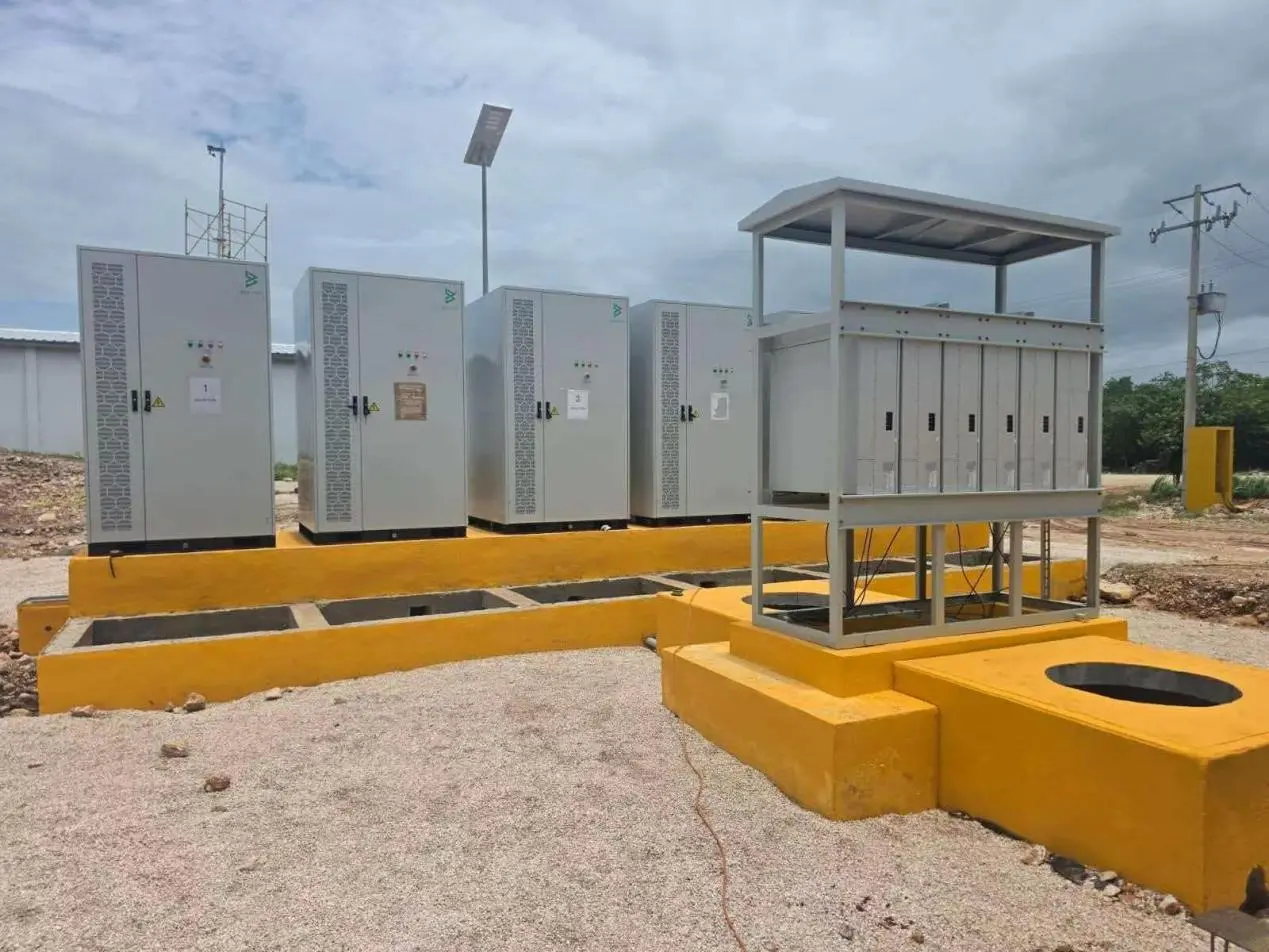

Şəkil 1: İnverter idarəetmə şkafının və aşağı gərginlikli kombinator şkafının inteqrasiya olunmuş konfiqurasiyası

Panelin sol tərəfində dörd müstəqil açıq hava fotovoltaik çevirici idarəetmə şkafı var; sağ tərəfdə, yağışa davamlı örtüklü uyğun açıq tipli aşağı gərginlikli kombinator paylayıcı çərçivə quraşdırılmışdır. Bütün avadanlıq yüksək sarı beton əsaslar üzərində quraşdırılmışdır ki, burada kabelin dibinə daxil olmasını və çıxışını təmin etmək və bununla da yer səviyyəsindəki yağış sularından və nəmdən eroziyanın qarşısını almaq üçün daxili kabel xəndəkləri var.

İnverter idarəetmə şkafı: Geniş sahəli yan konvektiv soyuducu panjurlar və toz filtrləri ilə, ön paneldə inteqrasiya olunmuş əməliyyat düymələri, status göstəriciləri və nasazlıq siqnalları ilə IP54 reytinqli xarici mühafizə korpusu. Hər bir aqreqat öz təyin olunmuş zonasında müstəqil şəkildə fəaliyyət göstərir və bütün enerji istehsal sisteminə təsir etmədən ayrı-ayrı aqreqatlara texniki xidmət göstərməyə imkan verir.

Aşağı gərginlikli paylama çərçivəsi: tropik yüksək temperaturlu mühitlər üçün təbii istilik yayılması ilə açıq yağışa davamlı dam dizaynına malikdir, çoxlu invertorlardan enerji toplamaq və yerində naqilləri sadələşdirmək üçün altı daxili çıxış portu ilə təchiz edilmişdir. Obyektə günəş enerjisi ilə işləyən monitorinq və işıqlandırma dirəkləri daxildir ki, onlar xarici elektrik enerjisi olmadan işləyir, gecə istismarı, texniki xidmət və təhlükəsizlik nəzarəti tələblərinə cavab verir.

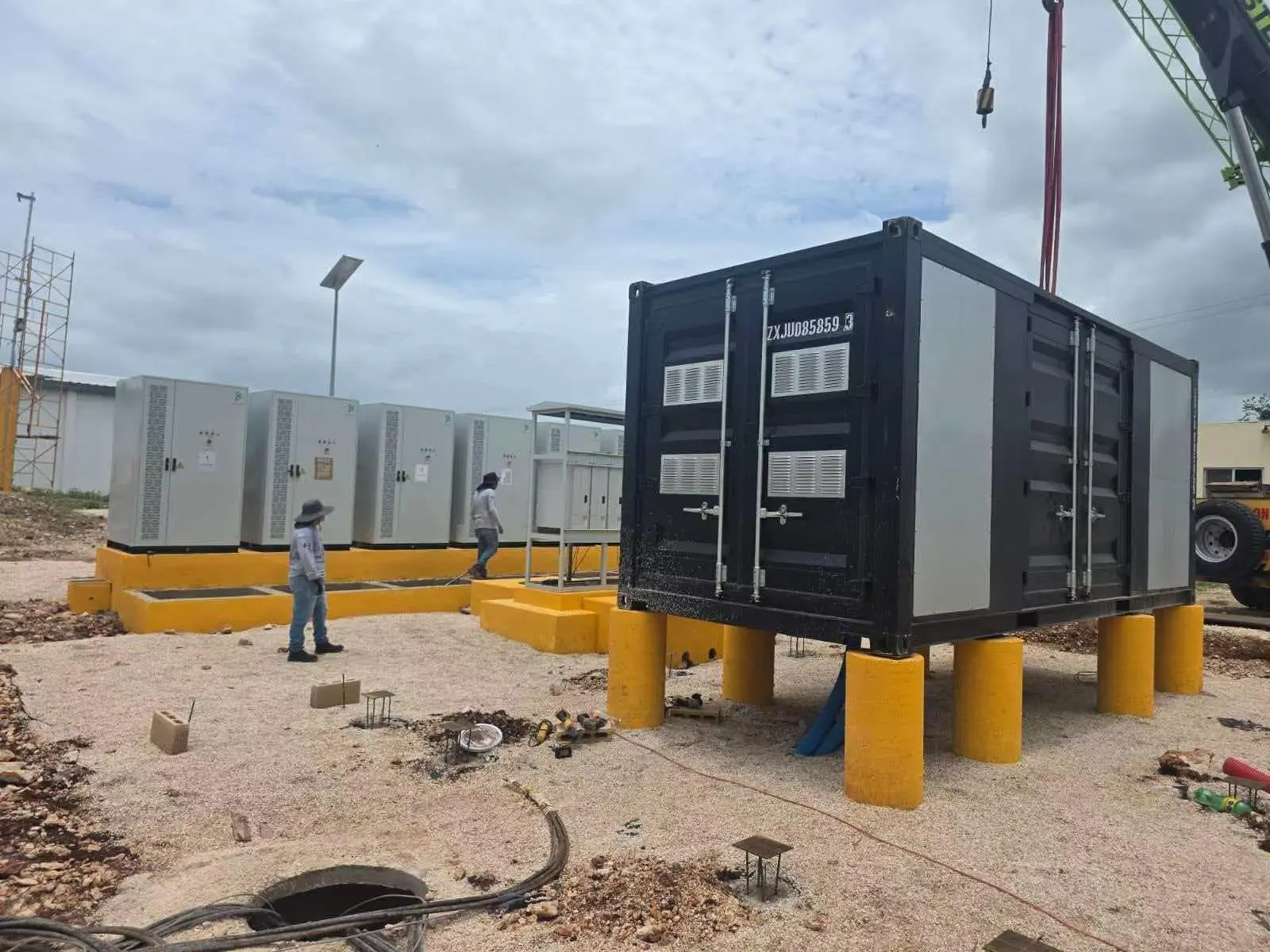

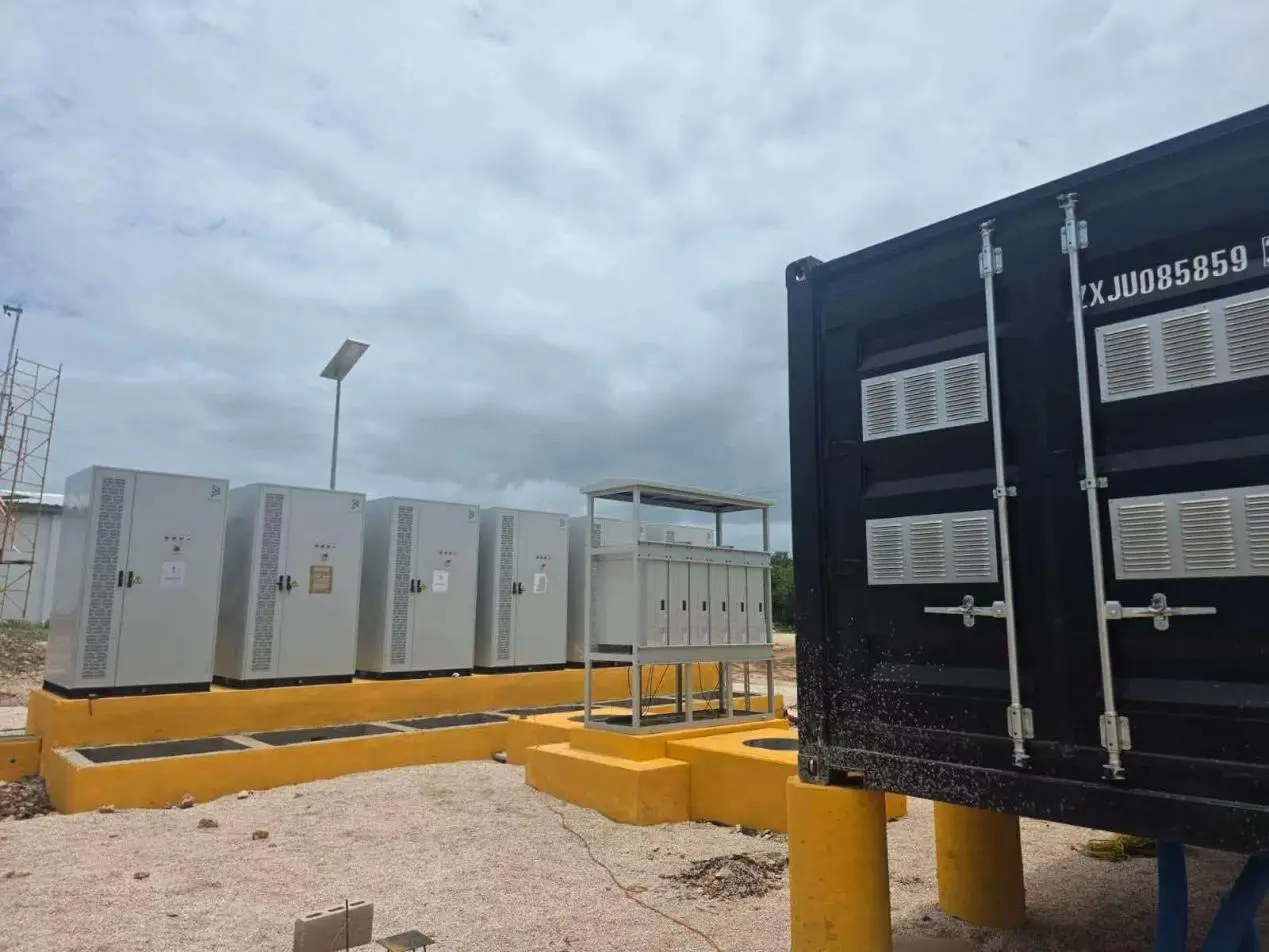

Şəkil 2 və 3: Konteynerli yarımstansiya sahəyə çatır; tam enerji paylama sahəsinin panoramik görünüşü

İnteqrasiya edilmiş qara konteynerli yarımstansiya arxaya quraşdırılmış çevirici şkaf və kombin şkafı ilə birlikdə tam fotovoltaik enerji paylama sistemini təşkil edərək sahəyə çatdırılıb. Konteynerin hər iki tərəfi yağışa davamlı ventilyasiya panjurları ilə təchiz olunub və yüksək temperaturlu mühitlərdə istiliyin yayılmasını artırmaq üçün daxili toza və suya davamlı strukturlara malikdir. Konteyner ultrabənövşəyi radiasiyadan və duz spreyi korroziyasından qorunma təmin edən açıq hava şəraitinə davamlı örtüklə örtülmüşdür ki, bu da onu Meksikada açıq hava şəraitində uzunmüddətli istismar üçün əlverişli edir.

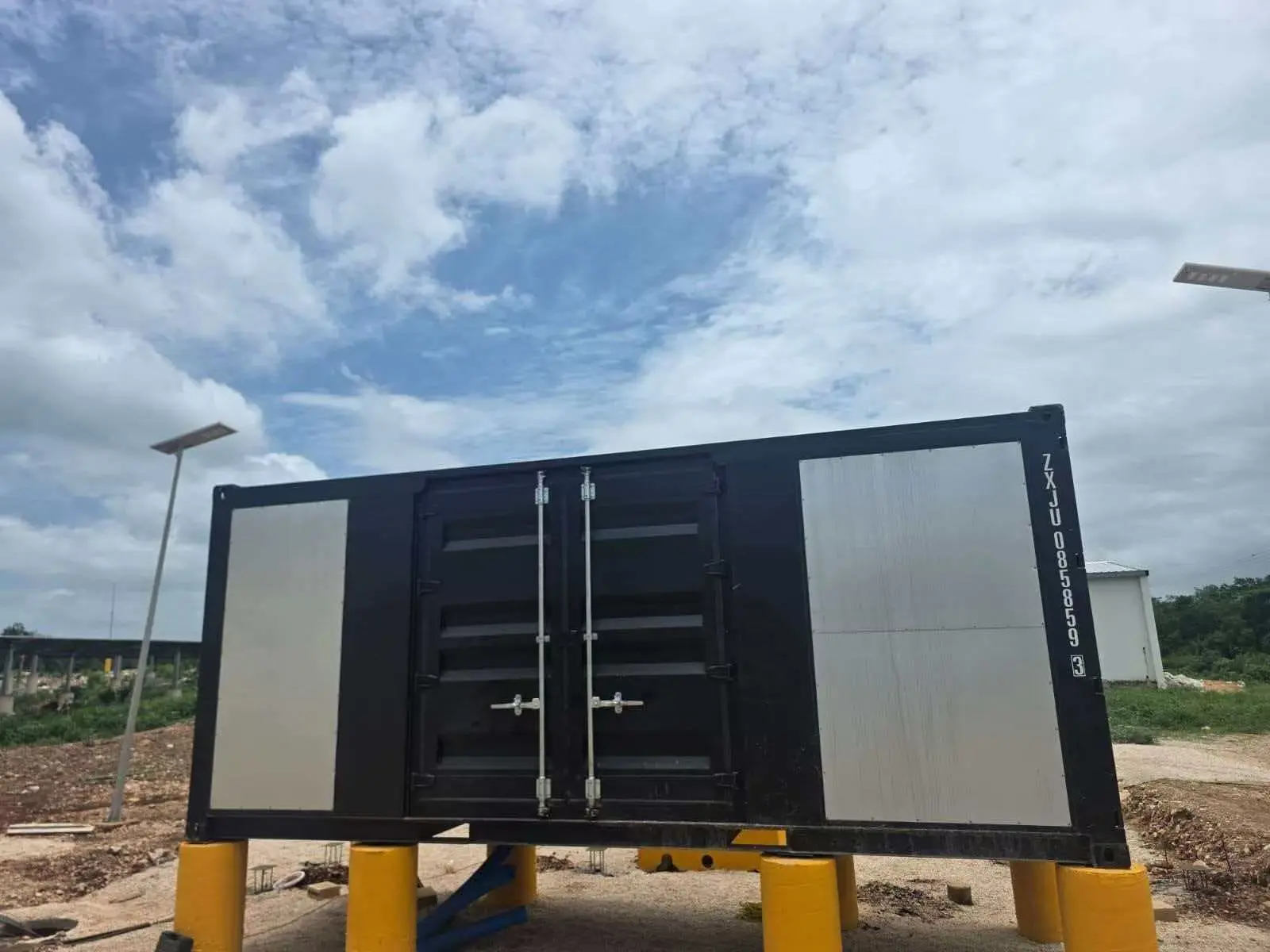

Şəkil 4: Konteyner qutusu məhsulun görünüşünə çevrildi

Asan daxili avadanlığa xidmət üçün ikiqapılı giriş kanalları və yan baxım panelləri ilə standart konteyner dizaynı; bölmələrə ayrılmış ventilyasiya strukturu suya davamlı və toz keçirməyən mühafizəni təmin etməklə yanaşı optimal istilik yayılmasını təmin edir və onu meqavat miqyaslı fotovoltaik elektrik stansiyalarında mərkəzləşdirilmiş gücləndirmə və şəbəkəyə qoşulma tətbiqləri üçün uyğun edir.

Layihənin Bazar Üstünlükləri

1.Prefabrik inteqrasiya olunmuş çatdırılma: Bütün avadanlıqlar zavodda əvvəlcədən yığılır və sınaqdan keçirilir, xaricdə yerində tikinti və istismara vermə müddətini əhəmiyyətli dərəcədə azaldır, layihənin ümumi çatdırılma dövrünü qısaldır və baş podratçı üçün ümumi əmək xərclərini azaldır.

2.Bütün sənaye zənciri ehtiyat hissələrinin və avadanlıqların texniki xidmətinin rahat alınmasını təmin edən vahid texniki standartlara uyğun olaraq müəssisədə istehsal olunan transformatorlar, keçid qurğuları, cərəyan transformatorları, qoruyucu relelər və çevirici şkaflar ilə hərtərəfli təchizat imkanlarına malikdir.

3.Tropik iqlimlər üçün fərdiləşdirilmiş bu həll Latın Amerikasının isti və yağışlı şəraitlərinə uyğunlaşdırılmış istilik idarəetməsini, rütubətə davamlılığı və korroziyaya davamlı strukturları xüsusi olaraq optimallaşdırır, yüksək temperatur səbəbindən avadanlıqların dayanması və açıq hava elektrik stansiyalarında paslanma kimi ümumi əməliyyat problemlərini effektiv şəkildə həll edir.

4. Yerli şəbəkə spesifikasiyasına uyğun, onun ümumi parametrləri Meksikanın elektrik standartlarına cavab verir, yerli elektrik şirkətləri tərəfindən birbaşa şəbəkəyə qoşulma təsdiqini təmin edir və onu Meksika, Mərkəzi Amerika və Karib dənizi regionunda fotovoltaik enerji saxlama layihələrində təkrarlama və yerləşdirmə üçün uyğun edir.

Layihənin xülasəsi

Bu Meksika inteqrasiya olunmuş fotovoltaik və enerji saxlama prefabrik yarımstansiyası layihəsi regionun tropik, isti və yağışlı iqlimi üçün xüsusi olaraq optimallaşdırılmış, nəmə davamlılıq, istilik yayılması və korroziyadan qorunma üzrə xüsusi təkmilləşdirmələri özündə əks etdirən modul, hərtərəfli enerji paylama həllindən istifadə edir. Zavod istehsalı ilə yerində sürətli quraşdırmanı birləşdirən tikinti yanaşmasından istifadə edərək, o, fotovoltaik inversiya, cərəyan toplama və paylama və şəbəkəyə qoşulma üçün gərginliyin artırılmasının tam zəncirli inteqrasiyasına nail olur. Həll yüksək standartlaşdırma nümayiş etdirir və Latın Amerikasında tropik bərpa olunan enerji elektrik stansiyaları üçün bir nümunə kimi xidmət edir, xarici PV və enerji saxlama açar təslim müştərilərə təqdim etmək üçün uyğundur.
